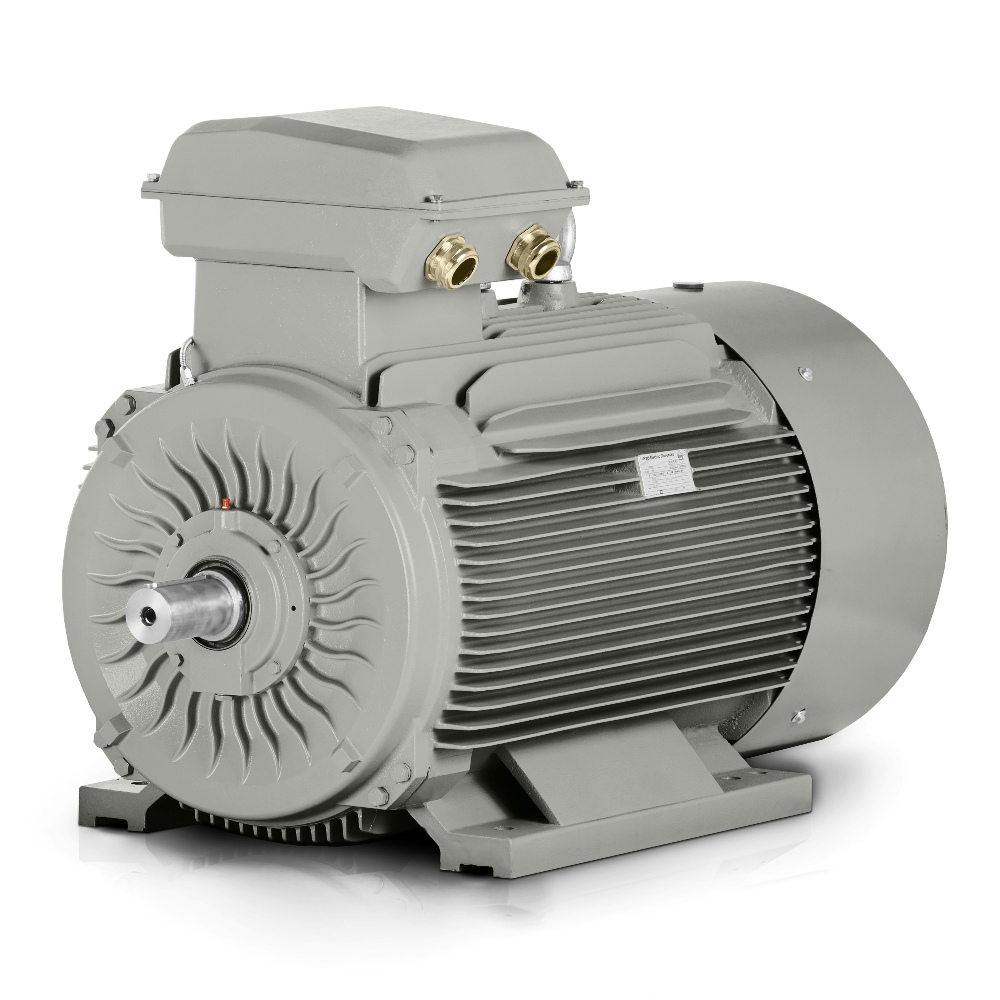

Dreiphasen-Elektromotor: 3LC-355LX1B-2, 400 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355LX1B-2 |
| Nennleistung (kW) | 400 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2985 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 655 |
| Nennstrom 690 V (A) | 380 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,92 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,4 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 7 |
| Rotorträgheitsmoment (kg·m²) | – |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | – |
| Verpackungsgewicht (kg) | 2000 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
In der Schwerindustrie, bei Förderlinien und Hauptantrieben technologischer Einheiten beeinflusst der richtige Elektromotor mit 3000 U/min täglich Stabilität und Kosten. Der 3LC-355LX1B-2 liefert 400 kW und hilft, sowohl Einsparungen als auch den Wert der Lösung dort zu erhalten, wo Stillstand und unnötige Überlastung nicht akzeptabel sind.
Die Wirkungsgradklasse IE3 ist besonders im Dauerbetrieb vorteilhaft, wo der Energieverbrauch in jeder Schicht das Budget beeinflusst. Industrielle Automatisierung erfordert einen Antrieb, der schnell beschleunigt, eine stabile Drehzahl hält und lange Serviceintervalle ohne unnötige Eingriffe ermöglicht.
Elektromotor 3000 U/min für anspruchsvolle Produktionslinien
Eine Nenndrehzahl von 2985 U/min ermöglicht einen ruhigen Betrieb in Anwendungen, in denen eine präzise Reaktion auf Last und eine konstante Leistung über die gesamte Schicht wichtig sind. Ein 400-V-Elektromotor hat bei Schaltung △ 400V einen Nennstrom von 655 A, während er bei Y 690V mit 380 A arbeitet, was die Auslegung der Stromverteilung und Dimensionierung der Anlaufkomponenten vereinfacht.
Ein robuster Gusseisenrahmen erhöht die Beständigkeit gegen Vibrationen, Staub und thermische Beanspruchung. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße helfen, die genaue Ausrichtung unter Bedingungen zu bewahren, in denen bereits geringe Bewegungen die Lebensdauer des Antriebs beeinflussen können.
- Hauptantrieb für einen Zuschlagstoffbrecher in einer Steinverarbeitungslinie.
- Extruderantrieb in einer Produktionslinie für Kunststoffprofile.
- Hauptventilator-Antriebseinheit in einem Zementwerk.
- Motor einer Kühlkreispumpe in einem Stahlwerk.
- Mischerantrieb in einer Chemieanlage mit hoher Kapazität.
- Hauptantrieb eines Förderbands in einem Logistik- und Verpackungszentrum.
Bewährte Grundlage für OEM-Projekte und Modernisierungen
Für OEM-Hersteller großer technologischer Einheiten ist wichtig, dass der Elektromotor ohne unnötige Kompromisse an der Antriebsschnittstelle in die Konstruktion integriert werden kann. Das DE-Lager 6319-C3 und das NDE-Lager 6319-C3 unterstützen langfristige Stabilität unter radialer und axialer Belastung, was bei robusten Anwendungen mit variablen Lasten von Vorteil ist.
Ein Geräuschpegel von 95 dB(A) entspricht der Leistungsklasse großer industrieller Baugruppen, während ein Verpackungsgewicht von 2000 kg eine für anspruchsvollen Betrieb vorbereitete Konstruktion widerspiegelt. Der bewährte Hersteller und Distributor VYBO Electric schafft außerdem Vertrauen in Herkunft und Kontinuität bei der Planung von Ersatzteilen und größeren Lieferungen.
400/690 V für die Integration in bestehende Stromversorgungssysteme
Eine Versorgung mit 400/690 V vereinfacht den Einsatz in Betrieben, in denen der Motor an die bestehende elektrische Infrastruktur angepasst werden muss. Ein Anlaufmomentverhältnis von 1.4, ein Kippmomentverhältnis von 2 und ein Anlaufstromverhältnis von 7 helfen Konstrukteuren, das Anlaufverhalten abzuschätzen und geeignete Schutz- und Anlaufmethoden auszuwählen.
Für den langfristigen Betrieb ist auch ein Leistungsfaktor von 0.92 wichtig, da er die sinnvolle Nutzung elektrischer Energie im System unterstützt. Dieser Wert ist besonders praktisch, wenn Netzbelastung und disziplinierter Betrieb der gesamten Linie überwacht werden.
Eine Lösung für Betriebe, die Leistung ohne Stillstand benötigen
Der 3LC-355LX1B-2 passt zu Projekten, bei denen vom Antrieb zuverlässiges Anlaufen, stabile Arbeit unter Last und langfristige Verfügbarkeit erwartet werden. Für Betreiber großer Werke ist wichtig, dass der Motor den Rhythmus der Linie aufrechterhält, ohne unverhältnismäßig viel Wartungsaufmerksamkeit zu verlangen.
In Kombination mit einem Wirkungsgrad von 95.8% ist dieser Elektromotor mit 3000 U/min eine Lösung, die zuverlässige Produktion, effizienten Betrieb und bessere Kontrolle der Technologie in anspruchsvollen Industrieumgebungen unterstützt.
