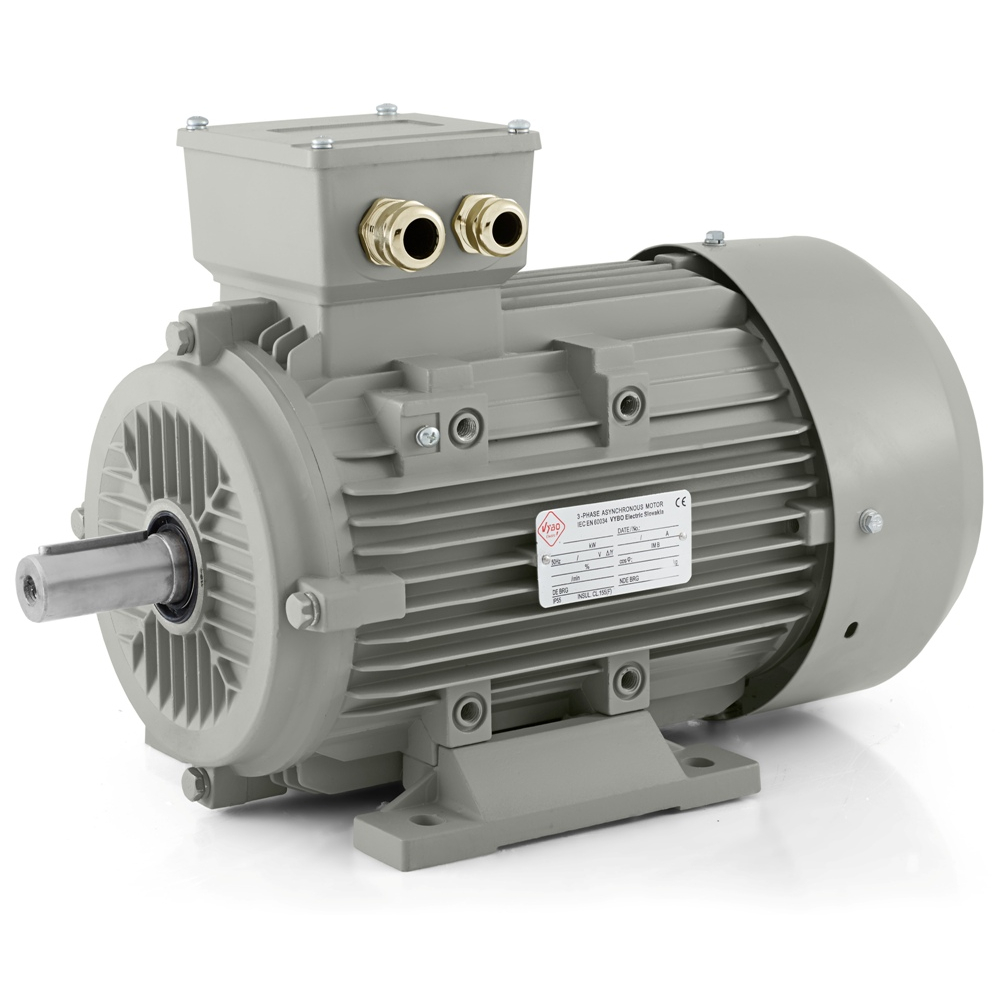

Elektromotor 3 kW, 710 U/min, 400 V, 1AL-132M-8

Eine solide Basis für langsam laufende Technologien mit regelmäßigem Arbeitszyklus

Der Elektromotor 1AL-132M-8 ist für Betriebe bestimmt, in denen ein Antrieb nicht nach Geschwindigkeit, sondern nach Stabilität, ruhigem Lauf und der Fähigkeit bewertet wird, über lange Zeit gleichmäßig zu arbeiten. Eine Leistung von 3 kW bei einer Nenndrehzahl von 710 U/min macht dieses 8-polige Modell zu einer passenden Lösung für Technologien, in denen Material in regelmäßigem Tempo bewegt, gemischt, umgewälzt oder dosiert wird. Dieser Charakter eignet sich ideal für Schneckenförderer, Bandlinien, Mischeinheiten, Umwälzpumpen, Lüftungsbaugruppen, Absaugarme, Sortiertische, Abfülllinien, langsam drehende Einheiten und Arbeitsmodule in der Verpackungstechnik. In diesen Prozessen ist sehr wichtig, dass der Antrieb die Technologie nicht zu abrupten Reaktionen zwingt, sondern einen ausgewogenen Arbeitsrhythmus unterstützt.

Installation, mechanische Montage und Position in der Maschine

Dieses Modell verwendet eine Achshöhe von 132 mm und eignet sich damit für Anwendungen, in denen bereits eine robustere Montagebasis und Sicherheit bei der Leistungsübertragung an die angeschlossene Mechanik erwartet werden. Diese Größe passt gut zu stabiler aufgebauten Maschinen, Förderern mit längeren Strecken, größeren Mischbehältern, Pumpenkreisen oder Lüftungsbaugruppen, bei denen ein stabiler Lauf mit passender Leistungsreserve kombiniert werden muss. Die 6308-2Z-Lagerung auf DE- und NDE-Seite unterstützt eine ruhige Rotation, und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt nach der Kopplung mit Kupplung, Riemenscheibe oder anderem Übertragungselement zu einem ausgewogenen Verhalten bei. Das Wuchten mit halber Passfeder entspricht üblicher Industriemontage, und der Motor kann in beide Richtungen drehen, was die Integration in verschiedene Maschinenbaugruppen ohne unnötige konstruktive Einschränkungen erleichtert.

Bei Handhabung, Lagerung und Transport sind die Verpackungsabmessungen 540 × 310 × 340 mm und das Verpackungsgewicht von 45 kg hilfreich. Die Ausführung umfasst Kabelverschraubungen 2-M32X1.5, sodass der elektrische Anschluss gemäß dem üblichen Industriestandard vorbereitet werden kann. Das Rotorträgheitsmoment von 0,0395 kg·m² unterstützt ein ausgewogenes Ansprechverhalten sowohl beim Start als auch bei Änderungen des Betriebszustands, was besonders in Anlagen wichtig ist, die mehrere Phasen des Arbeitszyklus durchlaufen.

Die Bedeutung von Leistung und Drehzahl in konkreten Prozessen

Mit 3 kW und 710 U/min handelt es sich um einen Antrieb, der sich von Natur aus für Prozesse mit gleichmäßigerer Leistungsübertragung eignet. In der Praxis bedeutet das, dass beim Mischen von Tankinhalten die regelmäßige Bewegung des Mediums leichter aufrechterhalten werden kann, auf einem Förderer das Material ruhiger läuft, auf einer Abfülllinie die Kontinuität der einzelnen Schritte leichter zu stabilisieren ist und bei einer Ventilator- oder Pumpenbaugruppe ein gleichmäßiger Betriebszustand ohne unnötig abrupte Veränderungen möglich ist. Das Modell passt daher auch gut in Technologien mit langen täglichen Laufzeiten, bei denen Wiederholbarkeit, gleichmäßige Belastung und eine zuverlässige Reaktion bei jedem weiteren Start wichtig sind.

Das Anlaufmomentverhältnis von 2,0 zum Nennmoment gibt dem Motor eine solide Grundlage beim Start. Das Kippmomentverhältnis von 1,8 hilft, übliche Änderungen des Arbeitswiderstands zu bewältigen, und das Anlaufstromverhältnis von 6,0 ist für die korrekte Auslegung von elektrischem Start und Schutz wichtig. In Technologien mit zyklischem Betrieb bedeutet dies, dass der Motor auch dort eingesetzt werden kann, wo die Anlage während einer Schicht wiederholt startet, die Last sich je nach Prozessphase ändert oder ein sicherer Hochlauf ohne übermäßigen mechanischen Stoß erforderlich ist. Das Modell ist für eine parabolische oder lineare Lastkennlinie vorgesehen und eignet sich damit für zahlreiche Industrieanwendungen mit gleichmäßigem oder regelmäßig verteiltem Widerstand.

Elektrischer Anschluss und Beständigkeit im Betrieb

Der Elektromotor 1AL-132M-8 ist für eine Versorgung von 230/400 V bei 50 Hz mit Dreieck/Stern-Schaltung ausgelegt. Der Nennstrom beträgt 12,87 A bei 230 V und 7,4 A bei 400 V und bietet damit eine klare Grundlage für die Auslegung von Sicherungen, Schützen und Schutzelementen im Schaltschrank. Der Motor eignet sich für DOL, für die Steuerung mit einem Frequenzumrichter und für einen Softstarter. Das erweitert die Einsatzmöglichkeiten von einfachen Einzelmaschinen bis zu Technologien, bei denen ein sanfterer Start oder eine Anpassung der Arbeitsgeschwindigkeit erforderlich ist. Praktisch ist dies bei Transportwegen mit empfindlicherer Produktübergabe, Materialdosierung, Mischprozessen mit variablem Widerstand oder Umwälzkreisen, deren Gesamtsystem sinnvoll hochgefahren werden muss.

Für den täglichen Betrieb ist auch der Schutz gegen Umwelteinflüsse wichtig. Der IP55-Schutz hilft, den Motor bei Staub, Feuchtigkeit und üblichen industriellen Verunreinigungen zu schützen. Die Kühlung IC411 unterstützt die Wärmeabfuhr bei Standardlast, und die Kombination aus Isolationsklasse F und Erwärmungsklasse B schafft eine geeignete thermische Basis für regelmäßigen Langzeitbetrieb. Der Betriebsfaktor 1,0 entspricht dem Standard-Industrieeinsatz. Die Betriebsarten S1, S2, S3 und S4-S9 stehen zur Verfügung, sodass der Motor im Dauerbetrieb ebenso wie in wiederkehrenden Arbeitszyklen eingesetzt werden kann. Er ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Der Geräuschpegel von 64 dB(A) unterstützt einen ruhigen Betrieb in Hallen, in denen mehrere Maschinen nebeneinander arbeiten.

Das Modell gehört zur Serie 1AL OPTIMAL, die professionelle Niederspannungsmotoren von VYBO Electric im Aluminiumgehäuse für ein breites Spektrum industrieller Anwendungen umfasst. Der Elektromotor 1AL-132M-8 bietet eine solide mechanische Grundlage, einen ausgewogenen 8-poligen Betrieb und Parameter, die überall dort sinnvoll sind, wo die Technologie während des gesamten Betriebs ruhig, zuverlässig und ohne unnötige Schwankungen arbeiten muss.
