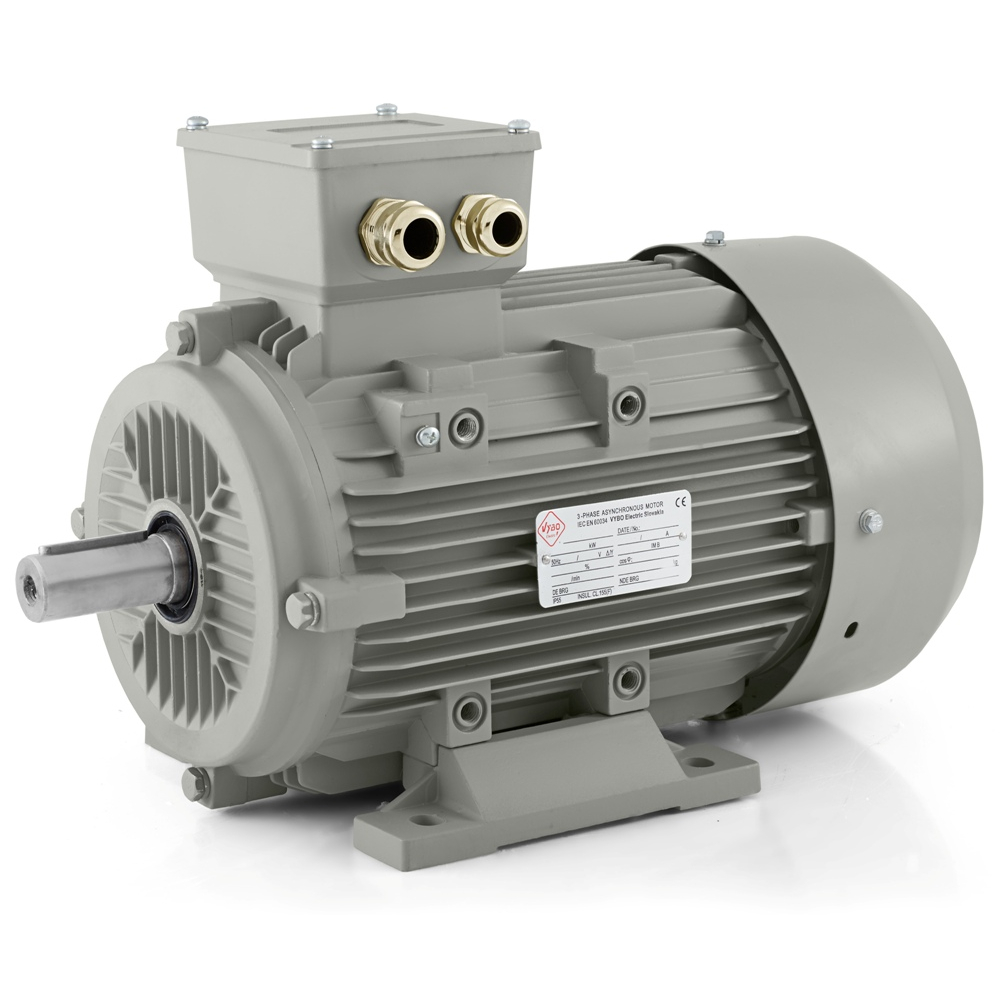

Elektromotor 3 kW, 2860 U/min, 400 V, 1AL-100L-2

Elektromotor 1AL-100L-2 3 kW für Linien und Maschinen, bei denen während der gesamten Schicht eine stabile Antriebsleistung erwartet wird

Der Elektromotor 1AL-100L-2 von VYBO Electric ist ein dreiphasiger Asynchronmotor für industrielle Technologien, bei denen zuverlässiger Betrieb, dynamischer Lauf und eine robuste Ausführung für den täglichen Arbeitseinsatz wichtig sind. Die Leistung von 3 kW, die 2-polige Bauweise und die Nenndrehzahl von 2860 U/min bei einer Frequenz von 50 Hz machen dieses Modell zu einem geeigneten Antrieb für Anlagen, die mit höherem Tempo arbeiten und auch bei regelmäßiger Belastung eine stabile mechanische Leistung benötigen. Die Nennspannung von 230/400 V und die Schaltung Dreieck/Stern ermöglichen eine einfache Integration in übliche Drehstromsysteme verschiedenster Industriebetriebe.

Die Baugröße 100 ordnet diesen Motor einer Kategorie zu, in der der Antrieb bereits einen bedeutenden Teil des Arbeitsrhythmus der Maschine trägt. In der Praxis bedeutet dies eine zuverlässige Basis für Technologien, die während der gesamten Schicht gleichmäßig laufen, regelmäßige Starts bewältigen und zugleich ein kompaktes, gut nutzbares Konstruktionsformat behalten müssen. Das Modell 1AL-100L-2 passt daher gut in moderne Produktionssysteme, bei denen Leistung, Platzbedarf und zuverlässiger Betrieb zusammenpassen müssen.

Leistungsniveau für regelmäßige industrielle Belastung

Mit einer Leistung von 3 kW erreicht der Motor bereits einen Bereich, in dem vom Antrieb nicht nur Dynamik, sondern auch langfristig stabile Arbeitsleistung erwartet wird. Der Nennstrom beträgt 10,47 A bei 230 V und 6,02 A bei 400 V, was eine solide Grundlage für die korrekte elektrische Dimensionierung und Auswahl geeigneter Systemkomponenten bietet. Der Motor arbeitet mit einem Leistungsfaktor von 0,87 und einem Wirkungsgrad von 82,6 % und bietet damit eine sehr gute technische Basis für Anlagen, die einen zuverlässigen Antrieb mit hohem Arbeitstempo benötigen.

Ein wichtiger Teil des Betriebsbildes ist auch das Anlaufverhalten. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,5 schaffen gute Voraussetzungen für das Beschleunigen in den Betriebszustand, auch bei Anlagen, die regelmäßig starten oder in wiederholten Zyklen arbeiten. In der Praxis ist dies überall dort wichtig, wo der Antrieb Förderkomponenten, lufttechnische Einheiten, Dosiermechanismen oder technologische Baugruppen mit hohem Arbeitstempo bewegt.

Starke Basis für Produktionsprozesse, die ihren Rhythmus nicht verlieren dürfen

Das Modell 1AL-100L-2 eignet sich für die Betriebsarten S1, S2, S3 und S4-S9, wodurch seine Einsatzmöglichkeiten sowohl in kontinuierlichen als auch in intermittierenden Prozessen erweitert werden. Der Betriebsfaktor von 1,0 entspricht den Nennbetriebsbedingungen und die parabolische oder lineare Lastkennlinie ermöglicht den Einsatz in Technologien mit unterschiedlichen Verläufen des mechanischen Widerstands. Dies ist besonders praktisch in Betrieben, in denen sich während einer Schicht mehrere Produktionsaufgaben abwechseln und der Motor ein zuverlässiger Bestandteil des gesamten Systems bleiben muss.

In der realen Produktion ist oft entscheidend, dass der Antrieb nicht zum schwachen Glied der Technologie wird. Wenn eine Anlage Material transportiert, belüftet, mischt, pumpt oder mechanische Bewegungen ausführt, muss der Motor die regelmäßige Arbeit ohne Instabilität und unnötige Stillstandszeiten bewältigen. Genau hier besitzt der 1AL-100L-2 sehr gute Voraussetzungen für einen langfristigen Einsatz.

Wo dieser Motor am natürlichsten eingesetzt wird

Die Leistung von 3 kW und die Drehzahl von 2860 U/min machen dieses Modell ideal für Technologien, die einen dynamischen Antrieb und stabilen Betrieb bei regelmäßiger täglicher Belastung benötigen. Es eignet sich sehr gut für Fördersysteme, Materialzuführungen, Verpackungslinien, Abfüllmodule, Etikettiergeräte, Sortiermechanismen und Dosierstationen. Ebenso findet es seinen Platz in Ventilatoreinheiten, Absauganlagen, Umwälzpumpen, Industriemischern, Handhabungsarbeitsplätzen, Montagelinien, technischen Serviceeinheiten und Hilfsaggregaten in der Produktion.

Sein Vorteil liegt darin, dass es gut in Anlagen passt, bei denen eine kompakte Bauform allein nicht mehr genügt und eine überzeugende sowie stabile Leistung wichtig ist. In Betrieben, in denen Produktionskontinuität und der ruhige Lauf einzelner Einheiten überwacht werden, stellt ein solcher Motor eine sehr praktische Wahl dar. Hohe Drehzahl und robuste Verarbeitung helfen der Technologie, ihr Tempo ohne unnötige Kompromisse zu halten.

Konstruktion für normale und anspruchsvollere Arbeitsumgebungen

Der Elektromotor 1AL-100L-2 ist in einem Aluminiumgehäuse ausgeführt und arbeitet mit der Schutzart IP55, die Schutz gegen Staub und Strahlwasser bietet. Unter industriellen Bedingungen ist dies eine wichtige Eigenschaft, da der Motor für den täglichen Einsatz in Produktionshallen, Werkstätten und Technikräumen vorbereitet ist. Die Kühlung IC411 unterstützt ein stabiles Temperaturverhalten im belasteten Betrieb. Isolationsklasse F und Erwärmungsklasse B vervollständigen die technische Grundlage für regelmäßigen und langfristigen Betrieb.

Der Motor arbeitet mit einer Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einem Geräuschpegel von 76 dB(A), was der industriellen Leistungskategorie dieses Modells entspricht. Die Auswuchtung erfolgt mit halber Passfeder und der Motor kann sich in beide Richtungen drehen, wodurch sich das Anwendungsspektrum in verschiedenen mechanischen Baugruppen erweitert. Sowohl auf der DE- als auch auf der NDE-Seite werden Lager 6206-2Z eingesetzt; die Schmierung erfolgt mit Lithiumfett Nr. 2, was einen zuverlässigen mechanischen Lauf im täglichen Betrieb unterstützt.

1AL OPTIMAL als Plattform für flexible Montage und professionellen Einsatz

Das Modell gehört zur Baureihe 1AL OPTIMAL, die für hohe Kompatibilität, bewährte Qualität und ein ausgezeichnetes Preis-Leistungs-Verhältnis bekannt ist. Diese Plattform ist für Standard- und anspruchsvolle Anwendungen ausgelegt und besitzt dank ihrer breiten Einsatzmöglichkeiten in vielen Branchen eine starke Position in der Industrie. Die Serie ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich und bietet dadurch mehr Freiheit bei der Anlagenkonstruktion und beim Austausch von Antrieben. Zu den praktischen Vorteilen gehören außerdem kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein verstärkter Klemmenkasten, verbesserter IP55-Schutz des Klemmenkastens, eine Stahl-Lüfterhaube, ein sorgfältig gestaltetes Gehäuse für höhere Kühlwirkung und verstärkte Lager.

Der Motor ist mit Kabelverschraubungen 2-M25X1.5 ausgestattet. Verpackungsmaße von 405 × 230 × 295 mm, ein Verpackungsgewicht von 24 kg und ein Rotorträgheitsmoment von 0,0109 kg·m² vervollständigen das Bild von Handhabung, Logistik und mechanischem Verhalten beim Start. Der Motor eignet sich für den Start mit der DOL-Methode und, je nach Anforderungen der Technologie, auch für die Regelung über einen Frequenzumrichter oder Sanftstarter. Der 1AL-100L-2 stellt damit einen zuverlässigen Industrieantrieb für Anlagen dar, die hohe Drehzahl, stabile Leistung und Bereitschaft für intensive tägliche Nutzung benötigen.
