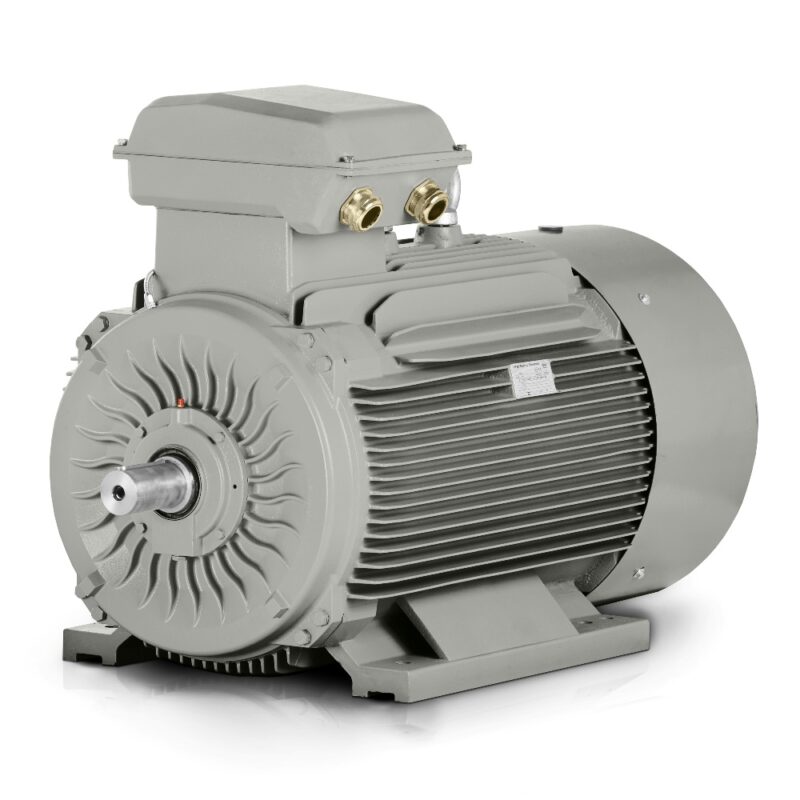

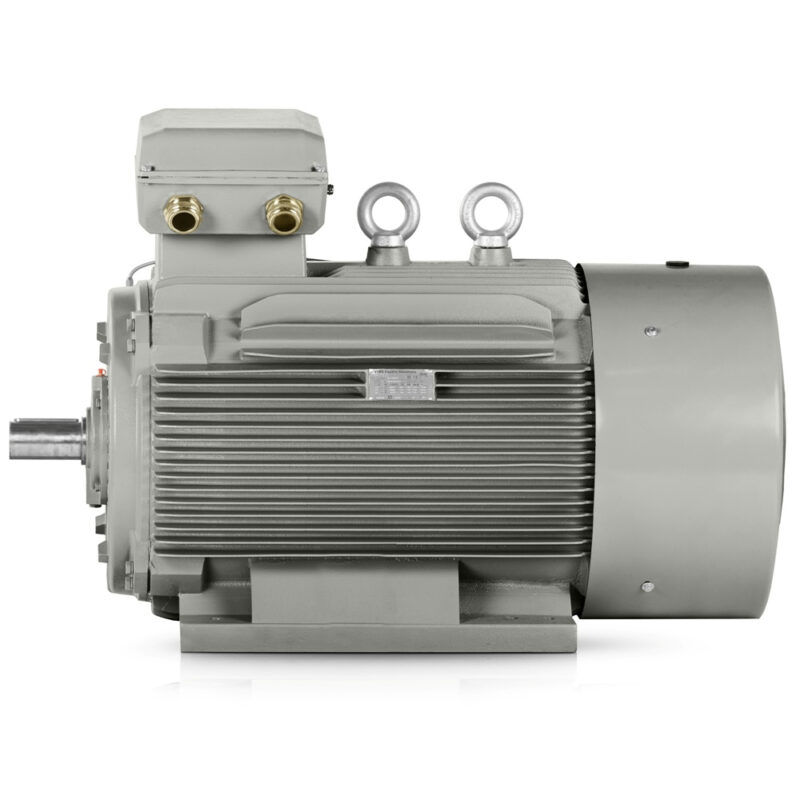

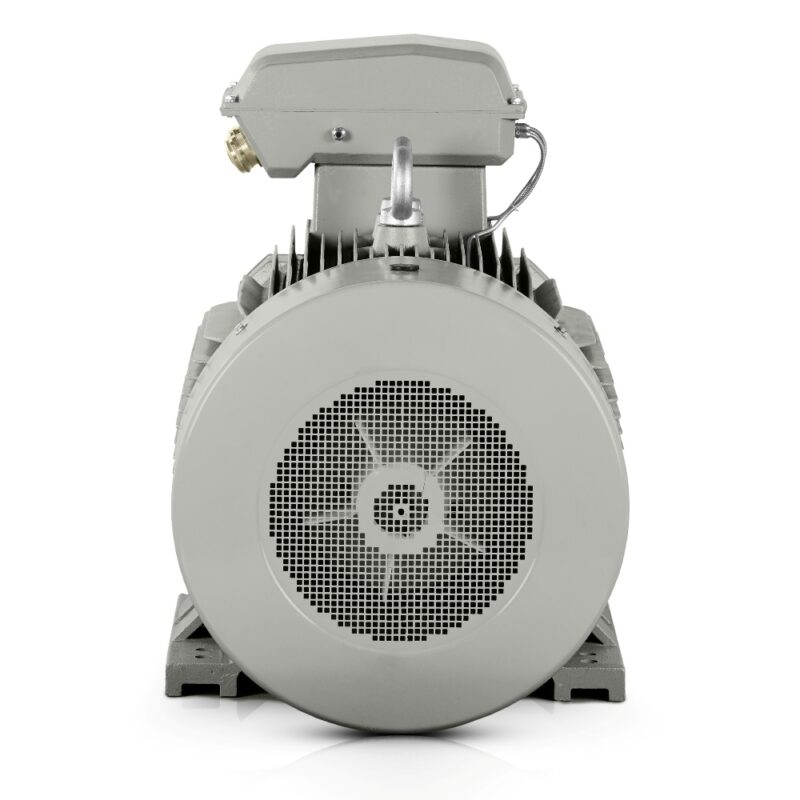

Dreiphasen-Elektromotor: 3LC-355LX1A-4, 355 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355LX1A-4 |
| Nennleistung (kW) | 355 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1490 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 593 |
| Nennstrom 690 V (A) | 344 |
| Wirkungsgrad bei 100 % Last (%) | 96 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 9,143 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1607*822*1161 |
| Verpackungsgewicht (kg) | 2020 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Die Konstruktion des 3LC-355LX1A-4 bietet Effizienz und Nutzen für Betriebe, die auch unter hoher Last eine stabile Leistung benötigen. Dieser 4-polige Elektromotor mit 355 kW Leistung und 1490 U/min ist für Anwendungen ausgelegt, bei denen Betriebssicherheit, Serviceverfügbarkeit und die Kontrolle der Energiekosten Priorität haben.
Ein robuster Gusseisenrahmen bewährt sich sowohl bei der Montage als auch unter langfristiger Beanspruchung. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße helfen, die Gesamtsteifigkeit bei Vibrationen, Axiallasten und wiederholtem Anlaufen zu erhalten. Für mittelständische Unternehmen und große Fabriken ist dies eine Konstruktion, die dem Produktionsrhythmus besser standhält und das Risiko ungeplanter Stillstände reduziert.
4-poliger Elektromotor für stabile Antriebsleistung in der Produktion
Ein 4-poliger Elektromotor eignet sich überall dort, wo die Kraftübertragung gleichmäßig bleiben muss, ohne den Antrieb unnötig zu überlasten. Ein Nennstrom von 593 A bei △ 400V und 344 A bei Y 690V bietet Flexibilität für unterschiedliche Netzanschlüsse je nach Projekt. Ein Leistungsfaktor von 0,9 und ein Wirkungsgrad von 96% unterstützen einen energieeffizienten Betrieb unter normalen Bedingungen, was besonders bei Drehstromantrieben mit langen Produktionszyklen wichtig ist.
In der Praxis eignet er sich für folgende Anwendungen:
- Hauptantrieb eines Rührwerks in chemischen Betrieben,
- Walzgerüst in einer metallurgischen Linie,
- Rauchgas-Abluftventilator,
- Kühlkreispumpe im Energiesektor,
- Gesteinsbrecher in einem Steinbruch,
- Granulator in der Kunststoffverarbeitung,
- Kompressorstation für die Drucklufterzeugung,
- Rohstoffförderer in einem Zementwerk,
- Extruder in der Gummiverarbeitung.
Robuster Gusseisenrahmen für anspruchsvolle Montage- und Betriebsbedingungen
In der industriellen Praxis ist oft entscheidend, wie sich der Motor nach dem Verschrauben mit dem Grundrahmen und nach den ersten Betriebsmonaten verhält. Ein Verpackungsgewicht von 2020 kg, Verpackungsabmessungen von 1607*822*1161 mm und Kabelverschraubungen 2-M63X1.5 erleichtern die Planung von Handhabung, Verkabelung und Lagerlogistik. In dieser Klasse werden auch das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 geschätzt, da sie zur Stabilität bei Dauerbelastung beitragen.
Bei einem Drehstrom-Elektromotor spielt die Konstruktion eine entscheidende Rolle bei der Übertragung des Drehmoments auf den technologischen Antrieb. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,1 helfen beim Start von Anlagen mit einem höheren Rotorträgheitsmoment von 9,143 kg/m². Ein Geräuschpegel von 95 dB(A) ist ein Parameter, der bei der Auslegung des Maschinenraums und akustischer Maßnahmen berücksichtigt werden muss.
IE3 für geringeren Verbrauch im Dauerbetrieb
Die IE3-Effizienzklasse bietet einen sehr hohen Wirkungsgrad, der sich besonders bei langen Betriebszeiten und stabiler Belastung bemerkbar macht. In Verbindung mit einer 400/690-V-Versorgung eignet sich dieser 400-V-Elektromotor für Projekte, bei denen die Amortisation über die Betriebskosten überwacht wird und zugleich eine konstante Leistung erforderlich ist. ISO-Zertifikate ergänzen die technische Grundlage und unterstützen die Komponentenauswahl für Produktionseinheiten mit Audit-Anforderungen.
Das Modell 3LC PRO in dieser Ausführung eignet sich für Konstrukteure, Servicetechniker und Betreiber, die eine Lösung mit längerem Servicehorizont benötigen. Lagerverfügbarkeit und Liefergeschwindigkeit sind bei der Bestellung ebenfalls wichtig und ermöglichen die Vorbereitung des Einsatzes ohne unnötige Verzögerung. Bestellen Sie den 3LC-355LX1A-4 rechtzeitig, solange er versandbereit verfügbar ist.
Einsatz in mittelgroßen Anlagen und im schweren Industriebetrieb
Dieser 4-polige Elektromotor wird in Pressenlinien, Separationsanlagen, Mischstationen, Wärmetauscherpumpen, Luftbehandlungssystemen, Förderstrecken, Trommelsortierern, Brikettierpressen und Antrieben für Maschinen zur Verarbeitung von Schüttgütern eingesetzt. In jedem Fall werden neben der Leistung auch das Anlaufverhalten, die Netzbelastung und das Lagerverhalten über lange Betriebszyklen betrachtet.
