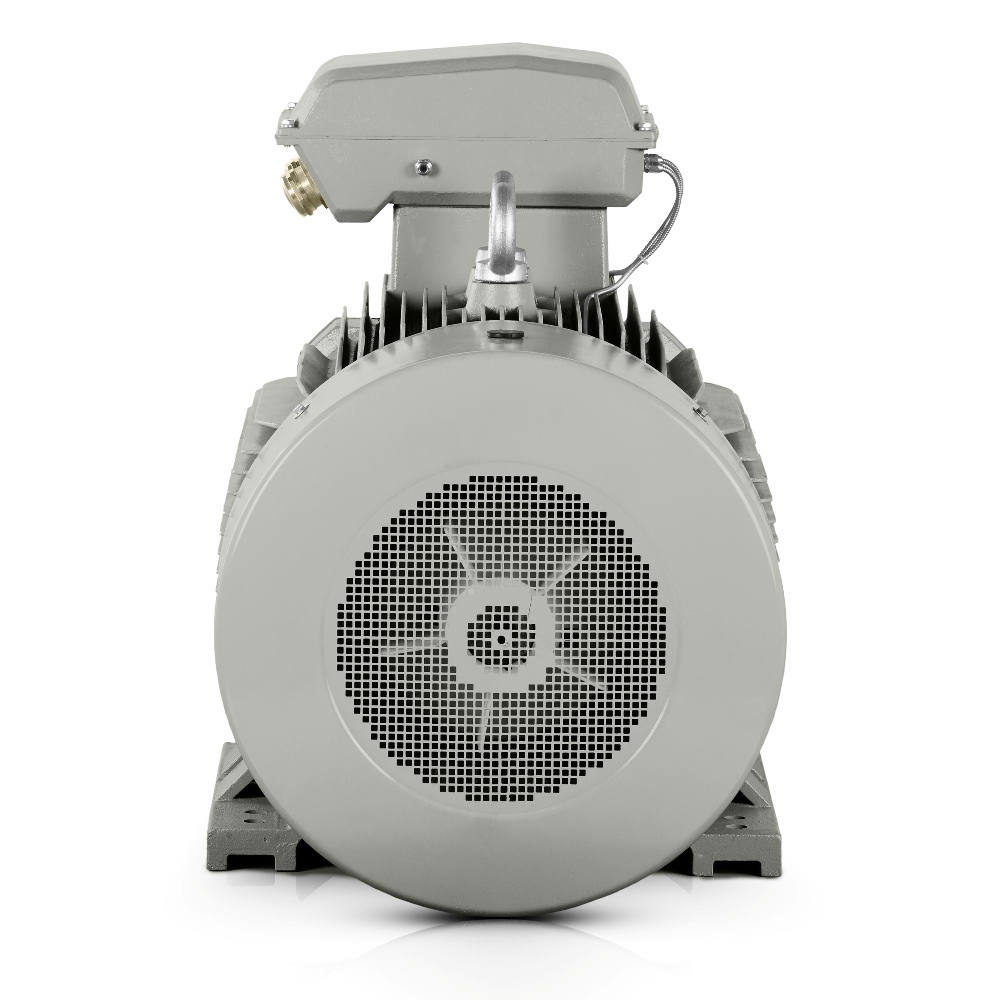

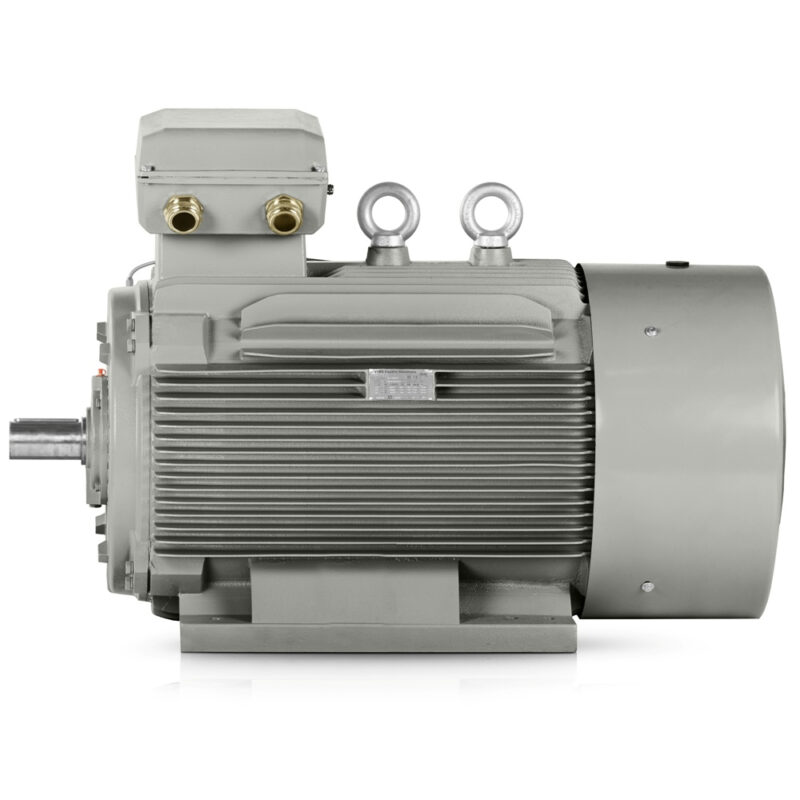

Dreiphasen-Elektromotor: 3LC-355LX1A-2, 355 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355LX1A-2 |
| Nennleistung (kW) | 355 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2985 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 581 |
| Nennstrom 690 V (A) | 337 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,92 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,4 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 7 |
| Rotorträgheitsmoment (kg·m²) | – |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | – |
| Verpackungsgewicht (kg) | 1900 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Die Konstruktion des 3LC-355LX1A-2 bietet Wirkungsgrad und Wert dort, wo ein 2-poliger Elektromotor kontinuierlich, unter hoher Belastung und mit minimalem Spielraum für Stillstand betrieben wird. Für Betreiber großer Werke und OEM-Hersteller großer technologischer Einheiten ist entscheidend, dass der Antrieb eine stabile Drehzahl hält, wiederholte Anläufe unter Last bewältigt und gleichzeitig die Energieeffizienz auf einem Niveau hält, das bei den gesamten Betriebskosten sinnvoll ist.

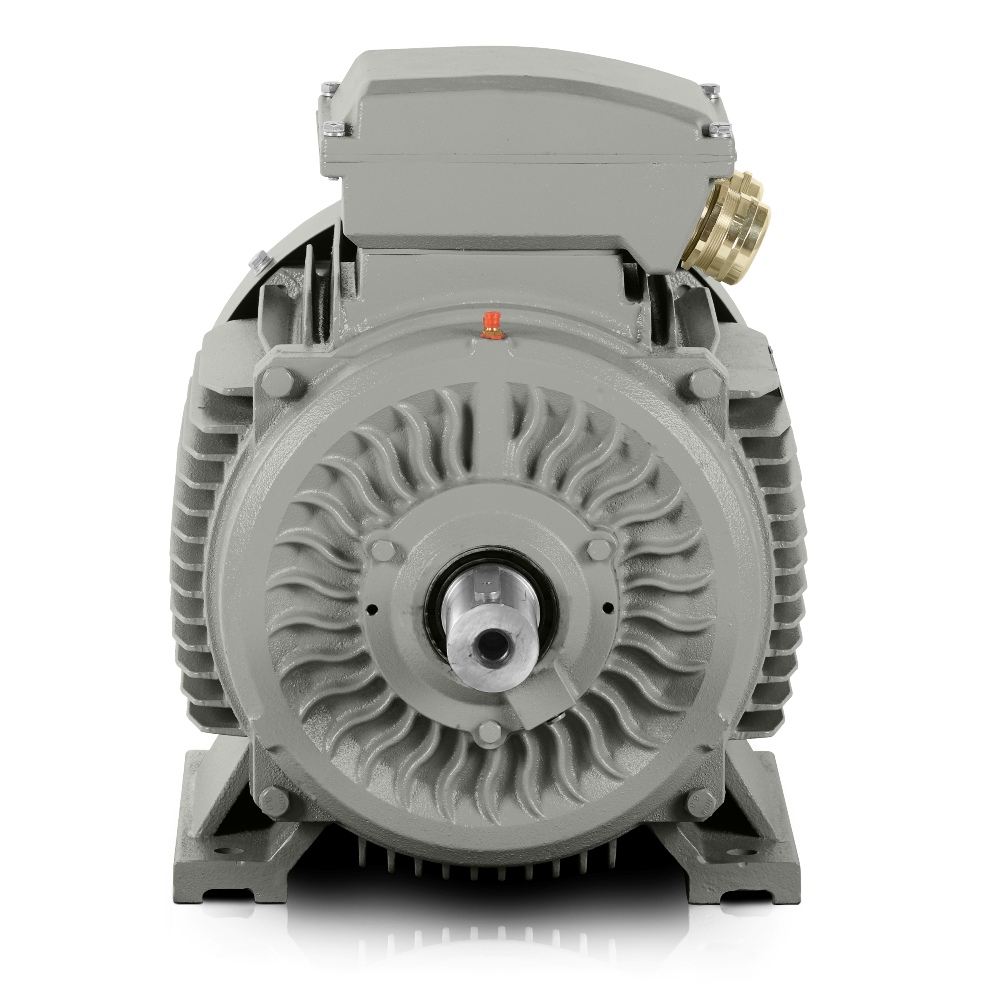

Robuster Gusseisenrahmen für lange Produktionsschichten
Der robuste Gusseisenrahmen ist für Industrieumgebungen ausgelegt, in denen vom Motor Beständigkeit gegen Vibrationen, präzise Montage und Stabilität unter langfristiger Beanspruchung erwartet werden.
- Verstärkte Gusseisen-Lagerschilde tragen dazu bei, die Steifigkeit der Baugruppe auch bei hoher mechanischer Belastung zu erhalten.
- Verstärkte Gusseisenfüße verringern das Risiko unerwünschter Bewegungen bei der Montage auf robusten Maschinen und Einheiten.
- 6319-C3-Lager auf der DE- und NDE-Seite unterstützen einen zuverlässigen Betrieb bei hohen Anforderungen an die Kontinuität.
In der Praxis sind diese Eigenschaften bei kontinuierlich belasteten Linien wertvoll, in denen der Motor in technologische Einheiten mit wenig Spielraum für häufige Stillstände integriert ist. ISO-Zertifikate bieten außerdem einen klaren Rahmen für Wartungs- und Qualitätsteams in Beschaffungs- und Serviceprozessen.
IE3 für geringere Verluste bei Dauerbelastung
Die Wirkungsgradklasse IE3 – Super-Hochwirkungsgrad unterstützt die Energieeffizienz im langfristigen Betrieb, was besonders wichtig ist, wenn der Motor jährlich viele Betriebsstunden erreicht und jede Verringerung der Verluste sowohl das Wartungs- als auch das Energiebudget beeinflusst.
Dieser Drehstrom-Elektromotor eignet sich für Lösungen, bei denen stabile Leistung, genaue Abstimmung auf die Betriebsarten und langfristige Amortisation überwacht werden. Die Kompatibilität mit einem 400-V-Netz ist auch für Integratoren und Anlagenbauer wichtig, da ein 400-V-Elektromotor direkt in standardmäßige Industriekonfigurationen integriert werden kann.
2985 U/min für hochdynamische Prozesse
Eine Nenndrehzahl von 2985 U/min bietet Betriebseigenschaften, die für Pumpen, Ventilatoren, Kompressoren und andere technologische Einheiten geeignet sind, bei denen das schnelle Erreichen des Betriebspunkts und gleichmäßige Übertragungseigenschaften erforderlich sind.
- Pumpen für Kühlkreisläufe in Stahlwerken.
- Prozessventilatoren in Trocknungsanlagen der Holzproduktion.
- Kompressorstationen für pneumatische Verteilnetze.
- Hauptmischer in chemischen Linien.
- Extruder in der Kunststoffproduktion.
- Förderantriebe in Verpackungszentren.
- Zuschlagstoffbrecher in Steinbrüchen.
- Pumpaggregate für Wasseraufbereitungstechnik.
- Prozessventilatoren in Zementwerken.
- Brikettierpressen in der Biomasseverarbeitung.
- Prozessmischer in Lebensmittelproduktionsanlagen.
Bei einem 2-poligen Elektromotor dieser Leistungsklasse ist der entscheidende Vorteil seine Eignung für die Produktion mit genau definiertem Betriebsrhythmus, in der eine stabile Leistung ohne unnötige Schwankungen gefordert wird.
Strom- und Drehmomentverhältnisse für den Anlauf unter Last
Ein Nennstrom von 581 A bei △ 400V und 337 A bei Y 690V liefert Konstrukteuren die erforderlichen Daten zur Dimensionierung von Schaltgeräten, Schutz und Kabelwegen. Ein Anlaufmomentverhältnis von 1.4, ein Kippmomentverhältnis von 2 und ein Anlaufstromverhältnis von 7 unterstützen die Auslegung in Anwendungen, in denen der Start mit dem mechanischen System abgestimmt wird. Ein Geräuschpegel von 95 dB(A) und ein Verpackungsgewicht von 1900 kg sind Parameter, die eine entsprechende Planung für Handhabung, Installation und Betriebsakustik erfordern.
Industrieteams, die mit großen Pumpstationen, technologischen Linien oder OEM-Baugruppen arbeiten, werden schätzen, dass dieser Drehstrom-Elektromotor die Auslegung eines Antriebs mit Schwerpunkt auf Betriebsstabilität und planbarer Wartung ermöglicht. Aus Sicht der Versorgung ist es daher ratsam, den Motor rechtzeitig zu bestellen, damit die Kontinuität von Installation und Service ohne Verzögerung gewährleistet bleibt.
