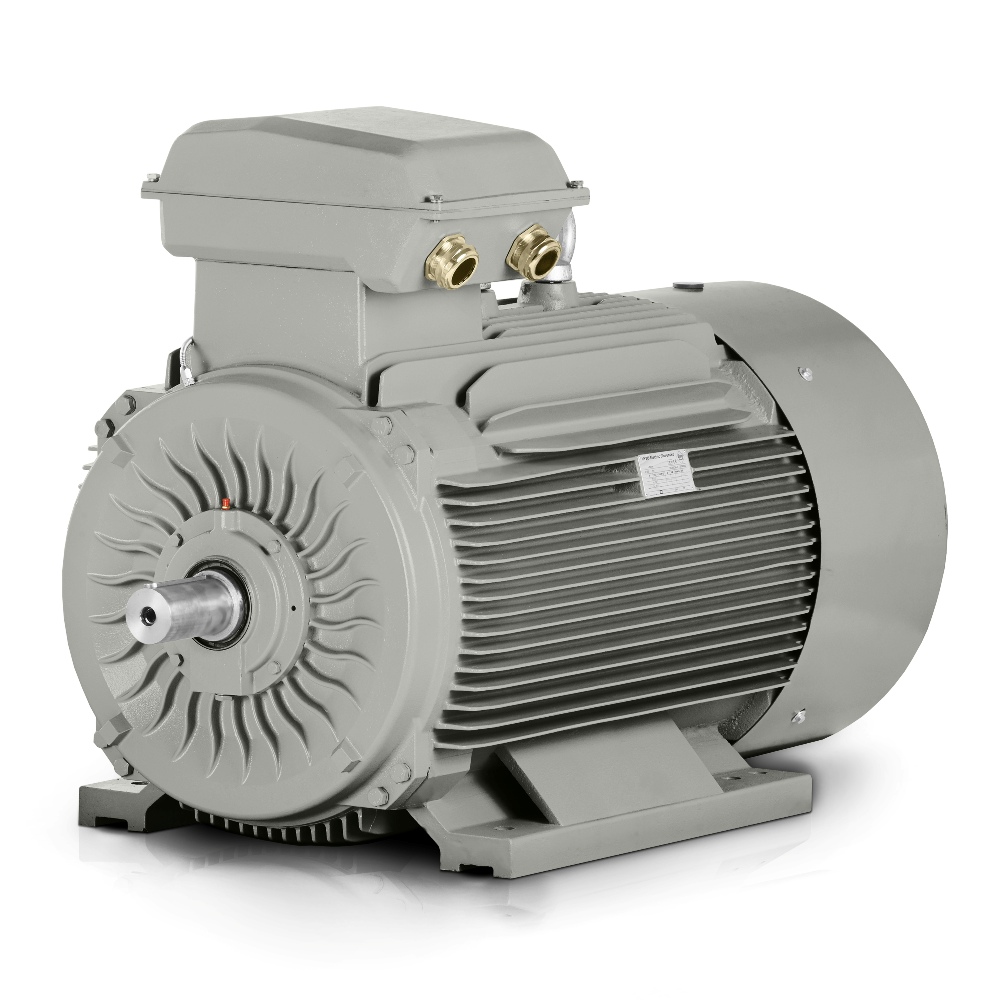

Elektromotor 315 kW, 1490 U/min, 400/690 V, 3LC-355L2-4

4-poliger Elektromotor für stabiles Drehmoment im Dauerbetrieb

3LC PRO 3LC-355L2-4 ist ein 4-poliger Elektromotor mit einer Leistung von 315 kW, der ein ideales Verhältnis zwischen Anschaffungspreis und Energieeinsparungen bietet. In der Praxis bedeutet dies einen Motor für Betriebe, in denen nicht nur Leistungsreserven, sondern auch die langfristigen Betriebskosten der gesamten Linie überwacht werden. Eine Nenndrehzahl von 1490 U/min bietet einen stabilen Arbeitspunkt für Pumpen, Förderer und technologische Anlagen, die sanftes Anlaufen und zuverlässiges Drehmoment benötigen.

Die IE3-Effizienzklasse reduziert unnötige Verluste bei normaler Belastung und hilft, den Verbrauch auch bei Anlagen mit langen Betriebszeiten unter Kontrolle zu halten. Für mittelständische Unternehmen und große Fabriken ist dies eine Lösung, die sich auf der Energierechnung bemerkbar macht, ohne Kompromisse bei der Auslegung des Antriebs zu erfordern. In der Antriebstechnik zeigt sich dieser Unterschied sehr schnell in der Jahresbilanz.

Ein robuster Gusseisenrahmen ist für Anwendungen ausgelegt, in denen der Motor Vibrationen, Staub oder häufigen Starts ausgesetzt ist. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße erhöhen die Steifigkeit der Baugruppe, was sowohl für die präzise Montage am Maschinenrahmen als auch für den langfristigen Betrieb bei höheren mechanischen Belastungen wichtig ist. Ingenieure und Konstrukteure schätzen diese Lösung, wenn sie den Motor ohne zusätzliche Änderungen am Sockel in Anlagen integrieren müssen.

IE3-Motor für Produktionen, bei denen Betriebssicherheit entscheidend ist

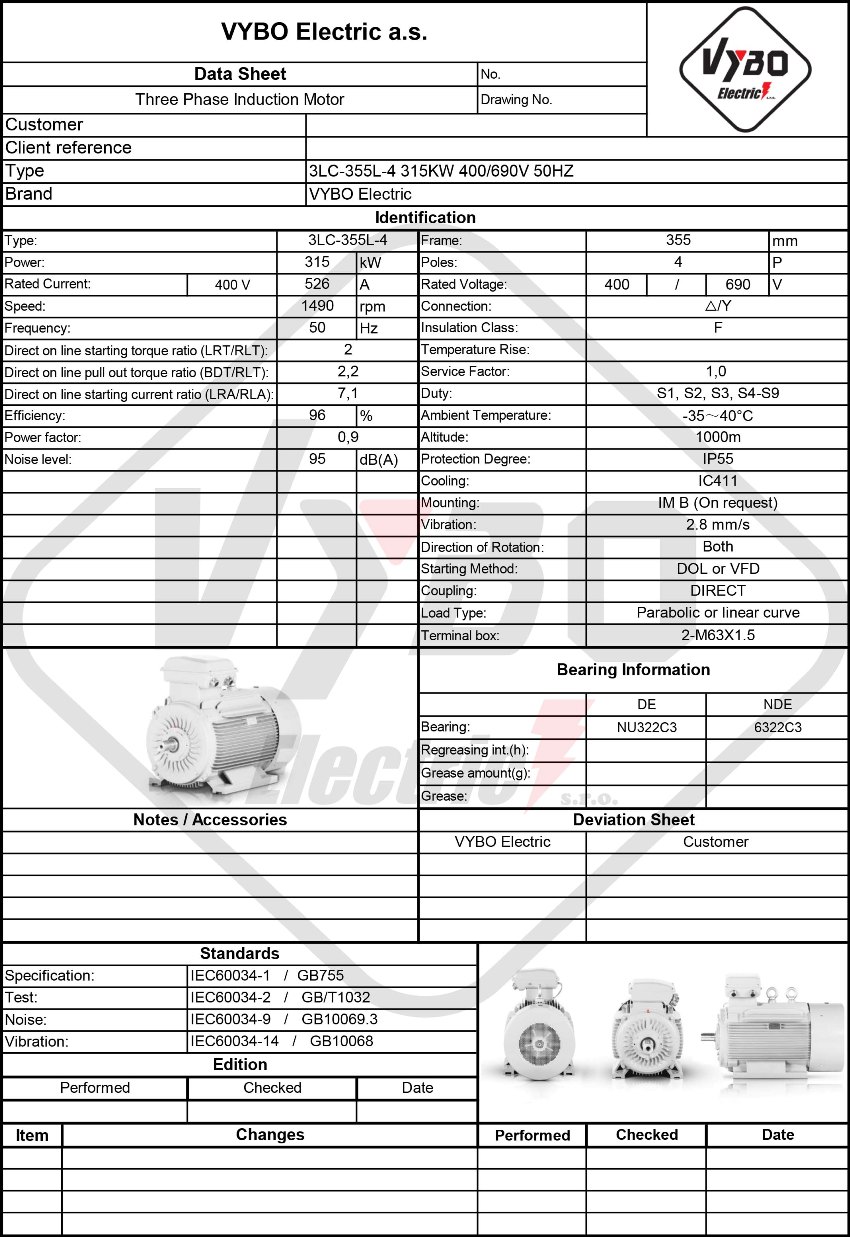

Dieser IE3-Elektromotor basiert auf Erfahrungen aus Anlagen, in denen jedes Stillstandsintervall und jeder Prozentpunkt Wirkungsgrad zählt. Ein Leistungsfaktor von 0,9 unterstützt die Auslegung der Stromversorgung in 400/690-V-Systemen, und auch die industrielle Integration beim Anschluss an bestehende Schaltanlagen wird erleichtert. Ein Nennstrom von 526 A bei △ 400V und 304,93 A bei Y 690V gibt Konstrukteuren eine präzise Grundlage für die Dimensionierung von Schutzgeräten, Kabeln und Anlaufkreisen.

Ein Anlaufmomentverhältnis LRT/RLT von 2 und ein Kippmomentverhältnis BDT/RLT von 2,2 bieten Reserven beim Anfahren belasteter Technologien. Ein Anlaufstromverhältnis LRA/RLA von 7,1 ist wichtig für die Auslegung des Netzschutzes und die Beurteilung von Spannungsabfällen in Betrieben mit mehreren großen Verbrauchern. Das Rotorträgheitsmoment von 9,143 kg/m² hilft bei der Berechnung der Antriebsdynamik, insbesondere wenn sich die Masse des Fördermediums ändert oder der Motor mit einer Einheit mit höherer Trägheit gekoppelt ist.

Konstruktion für lange Wartungsintervalle

6322-C3-Lager auf der DE- und NDE-Seite sind für hohe Belastungen und präzisen Lauf im industriellen Betrieb ausgelegt. Kabelverschraubungen 2-M63X1.5 vereinfachen robuste Anschlüsse in Umgebungen, in denen Leistungskabel ohne unnötige Improvisationen geführt werden müssen. Ein Geräuschpegel von 95 dB(A) entspricht der Leistungsklasse und sollte bei der Planung der Installation in separaten Maschinenräumen oder geschlossenen Einheiten berücksichtigt werden.

Der 3LC PRO 3LC-355L2-4 hat ein Verpackungsgewicht von 1794 kg und Verpackungsabmessungen von 1607*822*1161 mm, daher sollte die Handhabung mit Kran oder geeigneter Hebetechnik eingeplant werden. Für Wartungs- und Lagerplanung ist es von Vorteil, dass der Motor auf einer in Tausenden industrieller Installationen bewährten Lösung basiert, sodass Serviceteams und Ersatzteilhaltung auf etablierter Praxis statt auf Experimenten aufbauen können.

Anwendungen für Förderer, Pumpen und technologische Anlagen

Dank seiner Parameter und mechanischen Ausführung eignet sich der Motor für folgende konkrete Anwendungen:

• Hauptbandförderer in Sortieranlagen für Zuschlagstoffe.
• Schneckenförderer für den kontinuierlichen Transport von Schüttgütern.
• Kreiselpumpen in Wasseraufbereitungs- und Prozesskreisläufen.
• Prozessrührwerke in der chemischen Produktion.
• Lüftungsanlagen für große Industriehallen.
• Abluftventilatoren in Trocknungslinien.
• Kompressorstationen in Energieversorgung und Produktion.
• Mühlen für die Mineralaufbereitung.
• Brecher in Steinbrüchen und Recyclingbetrieben.
• Brikettierpressen für dichte Materialien.
• Extruder in der Polymerverarbeitung.
• Auf- und Abwickeleinheiten in der Bandproduktion.
• Rotationssiebe in der Lebensmittel- und chemischen Filtration.
• Prozessmischstationen in der Papierindustrie.

Stromverteilung und Dimensionierung für 400/690 V

Bei der Auslegung eines Anschlusses in einem 400/690-V-System ist es wichtig, Nennstrom, Schutz und Anlaufstrategie mit dem tatsächlichen Lastprofil zu kombinieren. Dieser Drehstrom-Elektromotor eignet sich daher für Projekte, bei denen nicht nur die Nennleistung, sondern auch die reale Betriebsdynamik und die anschließende Wartung berücksichtigt werden. Für Konstrukteure bietet er eine praktische Grundlage für den Aufbau eines stabilen und wartungsfreundlichen Antriebs.

Wenn Sie einen Motor benötigen, der sich mit Schwerpunkt auf Energieeffizienz, mechanischer Haltbarkeit und Langzeitbetrieb in die Produktion integrieren lässt, nutzen Sie das Angebot für den 3LC PRO 3LC-355L2-4. Die IE3-Effizienzklasse hilft, die Betriebskosten auch bei Anwendungen mit hoher Auslastung über das ganze Jahr unter Kontrolle zu halten.
