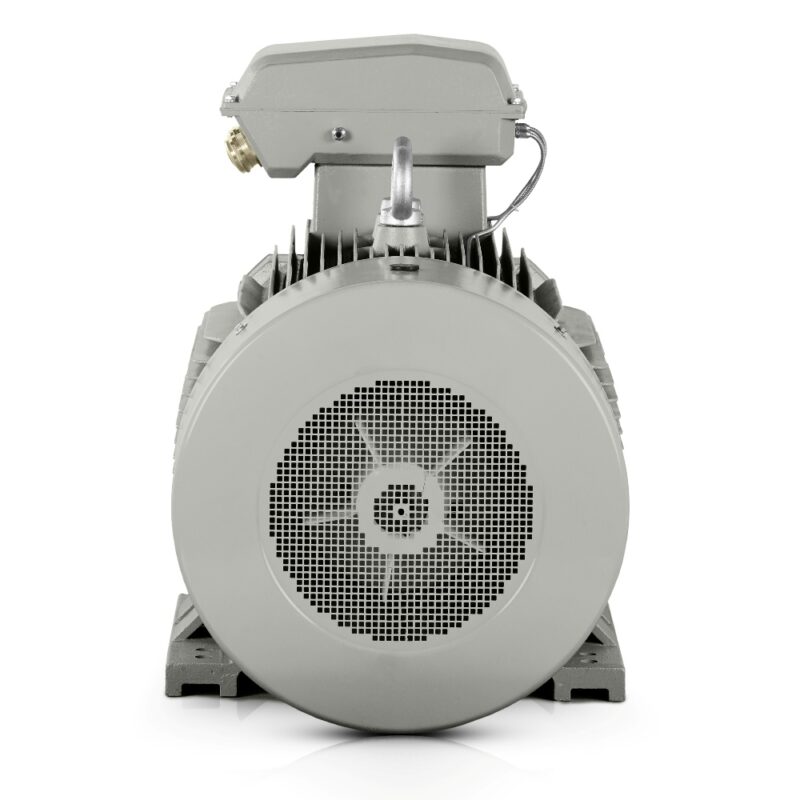

Dreiphasen-Elektromotor: 3LC-355L2-2, 315 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355L2-2 |
| Nennleistung (kW) | 315 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 522 |
| Nennstrom 690 V (A) | 303 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,91 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,6 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,2 |
| Rotorträgheitsmoment (kg·m²) | 3,903 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1607*822*1161 |
| Verpackungsgewicht (kg) | 1802 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Wirkungsgradklasse IE3 für einen 2-poligen Elektromotor in anspruchsvoller Produktion
Die Wirkungsgradklasse IE3 ermöglicht einen Betrieb, bei dem sich der Energieverbrauch in niedrigeren Kosten niederschlägt, ohne die Leistungsreserve unnötig zu reduzieren. Das Modell 3LC-355L2-2 bietet ein ausgezeichnetes Gleichgewicht zwischen Anschaffungspreis und Energieeinsparungen, was im Industriebetrieb mit langen Schichten, hohen Lasten und stabilen technologischen Prozessen wichtig ist. Dieser 2-polige Elektromotor eignet sich überall dort, wo sowohl eine schnelle Reaktion des Antriebs als auch angemessene Betriebskosten gefordert sind.
In der Praxis sind seine Parameter für Betreiber großer Werke und OEM-Hersteller großer technologischer Einheiten wertvoll, die sich mit Wirkungsgrad, Serviceverfügbarkeit und Integration in bestehende Linien befassen. Als IE3-Elektromotor hilft er, Energieverluste in Anwendungen zu reduzieren, in denen der Motor täglich viele Stunden läuft. Bei einer solchen Nutzung macht sich der Unterschied schnell bemerkbar, ohne dass Kompromisse bei der Dimensionierung des Antriebs erforderlich sind.
Robuster Gusseisenrahmen für Stabilität im Dauerbetrieb
Der robuste Gusseisenrahmen erhöht die Beständigkeit gegen Vibrationen und mechanische Beanspruchungen, die beim Anfahren, bei Lastwechseln und bei unregelmäßigem Betrieb entstehen. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße unterstützen die Befestigungssteifigkeit und übertragen Kräfte wirksamer in den Maschinen-Grundrahmen. In der Produktionsantriebstechnik trägt dies dazu bei, eine präzise Geometrie und eine längere Lebensdauer der Baugruppe zu erhalten.
Der Nennstrom von △ 400V: 522 A und Y 690V: 303 A unterstützt ebenfalls die Dimensionierung des Antriebs, da der Motor an das Stromversorgungssystem des jeweiligen Betriebs angepasst werden kann. Eine Nenndrehzahl von 2980 U/min verleiht diesem Drehstrommotor Eigenschaften, die für Anwendungen mit schnellem und stabilem Betrieb geeignet sind. Ein Leistungsfaktor von 0.91 und ein Wirkungsgrad von 95.8% unterstützen eine wirtschaftliche Leistung auch bei langfristiger Belastung.
Anlauf- und Betriebsreserve in technologischen Einheiten
Ein Anlaufmomentverhältnis von 1.6, ein Kippmomentverhältnis von 2.2 und ein Anlaufstromverhältnis von 7.2 sind bei der Auslegung eines Systems wichtig, in dem der Motor unter mechanischer Last oder über ein Getriebe startet. Das Rotorträgheitsmoment von 3.903 kg/m² hilft Konstrukteuren, die Beschleunigungs- und Bremsdynamik abzuschätzen. Ein Geräuschpegel von 100 dB(A) muss bei der Installation des Motors in Hallen mit höheren Anforderungen an akustischen Komfort und Bedienerschutz berücksichtigt werden.
Praktischer Industrieeinsatz und Servicezuverlässigkeit
Der 3LC-355L2-2 basiert auf einer in Tausenden industriellen Installationen bewährten Konstruktion und eignet sich daher überall dort, wo reproduzierbare Zuverlässigkeit zählt. Sowohl das DE-Lager 6319-C3 als auch das NDE-Lager 6319-C3 sind für höhere Belastungen ausgelegt und tragen bei korrektem Schmierregime zu einem ruhigen Betrieb bei. Ein Verpackungsgewicht von 1802 kg und Verpackungsabmessungen von 1607×822×1161 mm vereinfachen die Planung von Transport und Handhabung bei der Anlieferung des Motors an den Einsatzort oder das Servicelager.
Ein 2-poliger Elektromotor dieser Klasse bewährt sich in Anwendungen, die Leistungsreserve und stabilen Dauerbetrieb erfordern. In Kombination mit moderner Antriebstechnik kann er Anlagen bedienen, die sich ungeplante Stillstände nicht leisten können. Für OEM-Kunden bedeutet dies eine einfachere Integration in eigene Maschinen, während Betreiber von einem geringeren Risiko unausgewogenen Betriebsverhaltens profitieren.
Typische Schwerlastanwendungen
Dieser Motor eignet sich für die folgenden konkreten Anwendungen:
- Hauptantrieb eines Radialverdichters in der chemischen Produktion.
- Antrieb eines Rotationsmischers in einem Prozessbehälter zur Schlammaufbereitung.
- Antriebseinheit eines Förderbands in einer Zementproduktionslinie.
- Antrieb eines Rauchgasventilators für eine Heizwerksanlage.
- Motor für eine Kühlwasserpumpe in einer Energieerzeugungseinheit.
- Direktantrieb eines Brechers in der Zuschlagstoffaufbereitung.
Wenn Sie einen Motor für den langfristigen Betrieb mit Schwerpunkt auf Energieeffizienz, mechanischer Haltbarkeit und planbarer Wartung benötigen, ist der 3LC-355L2-2 für den Industrieeinsatz bereit. Nutzen Sie das Angebot und erhalten Sie eine Lösung, die sowohl die Prozesszuverlässigkeit als auch einen wirtschaftlichen Betrieb unterstützt.
