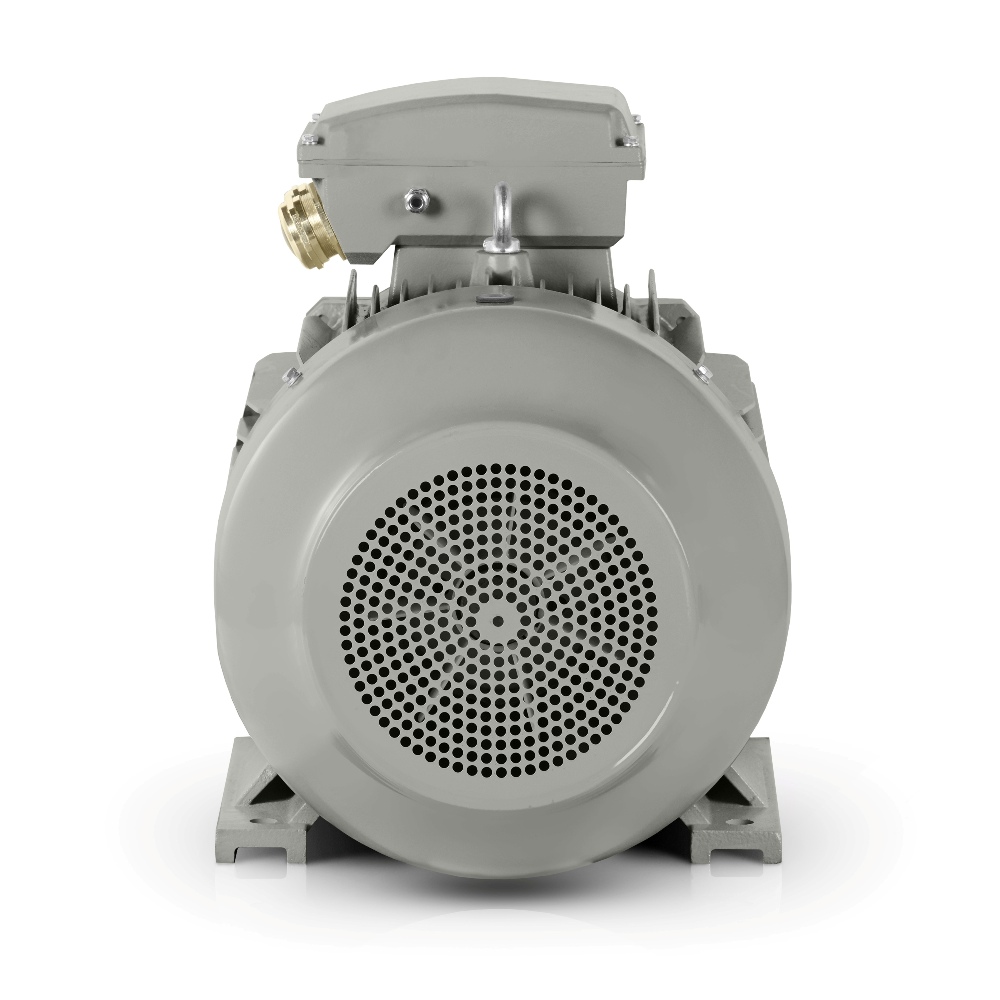

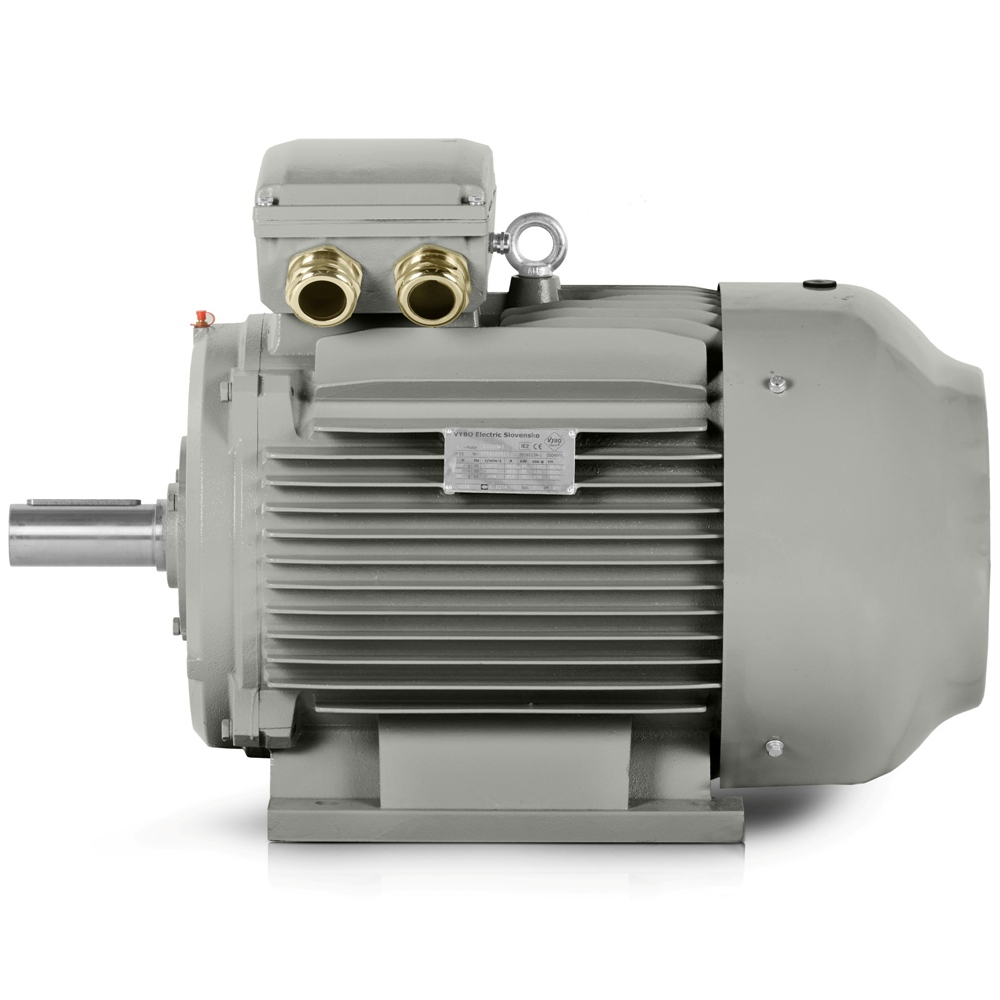

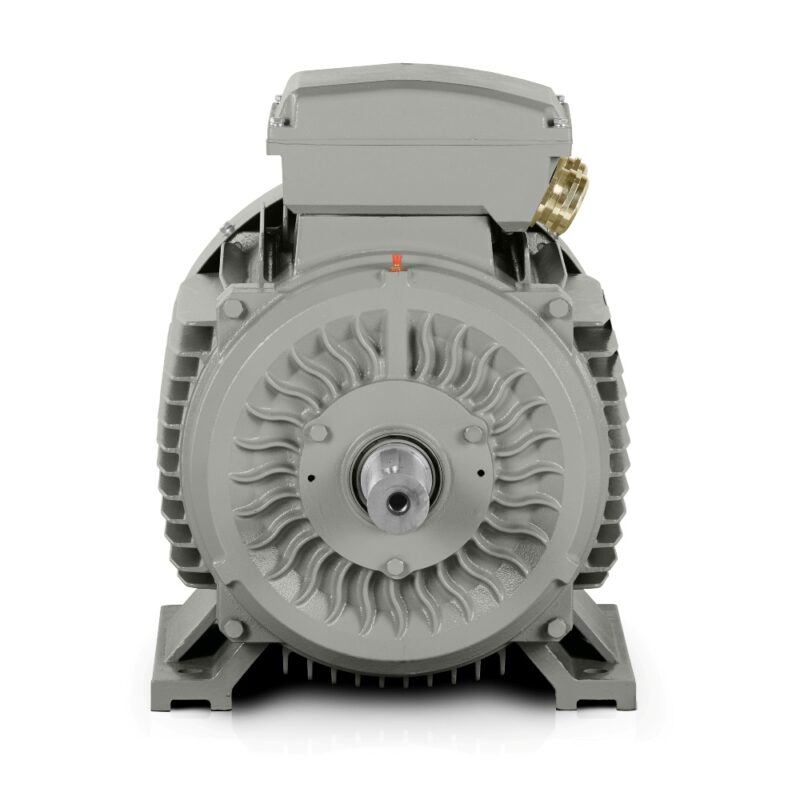

Dreiphasen-Elektromotor: 3LC-200L-4, 30 kW
| Technische Grunddaten | |
| Motortyp | 3LC-200L-4 |
| Nennleistung (kW) | 30 |
| Baugröße (mm) | 200 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1480 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 53,8 |
| Nennstrom 690 V (A) | 31,19 |
| Wirkungsgrad bei 100 % Last (%) | 93,6 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,8 |
| Rotorträgheitsmoment (kg·m²) | 0,3147 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M50X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 862*492*656 |
| Verpackungsgewicht (kg) | 279 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6312-C3/6312-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Bei Förderern, Pumpstationen und Mischtechnologien sind ruhiger Betrieb, Ersatzteilverfügbarkeit und Haltbarkeit unter dauerhafter Belastung entscheidend. Der Elektromotor mit 1500 U/min in der Ausführung 3LC-200L-4 bietet Energieeinsparungen und einen Wert, den die Leicht- und Mittelindustrie im täglichen Betrieb von OEM-Baugruppen und kleineren technologischen Einheiten schätzt.
Für diese Anwendung ist ein robustes Fundament besonders wichtig. Der robuste Gusseisenrahmen erhöht die Stabilität der Baugruppe, begrenzt Vibrationen und hilft, die präzise Ausrichtung des Rotors auch unter langfristiger Belastung zu erhalten. In der Praxis bedeutet dies einen zuverlässigeren Betrieb in rahmenmontierten Anwendungen, geringere Belastung der Kupplungen und eine längere Lebensdauer der Antriebsverbindungen.
Die Wirkungsgradklasse IE3 unterstützt einen niedrigeren Verbrauch im normalen Betrieb und ist überall dort sinnvoll, wo der Motor täglich viele Stunden läuft. Zusammen mit 30 kW Leistung und 1480 U/min ist dies eine Lösung für Technologien, die Leistung, Verbrauch und Betriebsdisziplin ausbalancieren müssen.
Elektromotor 1500 U/min für den stabilen Betrieb von Produktionslinien
Eine Nenndrehzahl von 1480 U/min bietet eine geeignete Grundlage für Antriebe, die ohne Schwankungen oder unnötige Überhitzung arbeiten müssen. Ein 400-V-Elektromotor ist in diesem Segment eine praktische Wahl für Standard-Industrieanschlüsse, während die Ausführung 400/690 V die Auslegung von Schaltanlagen und Anlaufschaltungen vereinfacht.
- Gurtförderer für die Paketsortierung in einer Logistikhalle.
- Schneckenförderer für Schüttmischungen in der Getreideverarbeitung.
- Kreiselpumpe für Umlaufwasser in einer technologischen Linie.
- Rührwerk in einem Chemikaliendosiertank.
- Granulator in einer Linie zur Verarbeitung von Kunststoffregranulat.
Gusseisenkonstruktion für zuverlässige Montage und weniger Stillstand
Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße unterstützen die präzise Montage des Motors in der Maschinenkonstruktion. Diese Lösung hilft bei Anlagen, in denen Torsionsbelastungen übertragen werden oder Stabilität bei häufigen Starts erforderlich ist.
Das DE-Lager 6312-C3 und das NDE-Lager 6312-C3 eignen sich für den industriellen Einsatz mit Schwerpunkt auf langfristiger Betriebssicherheit. Ein Rotorträgheitsmoment von 0.315 kg/m² unterstützt zudem eine ausgewogene Beschleunigung des Antriebs in technologischen Einheiten.
IE3-Wirkungsgrad für niedrigere Betriebskosten
Bei langen Lastzyklen zählt jedes Watt, das nicht in unnötige Verluste umgewandelt wird. Die Wirkungsgradklasse IE3 bietet Energieeffizienz, die besonders in Anlagen mit stabilen Lasten und wiederkehrenden täglichen Betriebsplänen spürbar ist.
Ein Leistungsfaktor von 0.86 und ein Wirkungsgrad von 93.6% unterstützen eine sinnvolle Dimensionierung des Antriebs, ohne die Technologie nur als Reserve überdimensionieren zu müssen. Für Betriebe, die sowohl Energieverbrauch als auch Serviceintervalle überwachen, ist dies ein wichtiger Gesichtspunkt bei der Auswahl eines Elektromotors für den langfristigen Betrieb.
Bereit für die Installation in OEM-Anlagen
Das Modell 3LC-200L-4 eignet sich gut für OEM-Maschinen, bei denen Wiederholbarkeit, Installationsdisziplin und Kompatibilität mit dem verfügbaren Bauraum entscheidend sind. Verpackungsabmessungen von 862*492*656 mm und ein Verpackungsgewicht von 279 kg sind auch bei der Planung von Versand und Werkstatthandhabung hilfreich.
Kabelverschraubungen 2-M50X1.5 vereinfachen die Verdrahtung bei üblichen Industrieanschlüssen, während ein Geräuschpegel von 76 dB(A) hilft, akzeptable Bedingungen in Technik- und Maschinenräumen zu erhalten. Als Drehstrom-Elektromotoren bewähren sich diese Einheiten besonders dort, wo eine gleichmäßige Leistungsübertragung und einfache Integration in bestehende Systeme erforderlich sind.
3LC PRO-Modell vom bewährten Hersteller und Distributor VYBO Electric
Im Sortiment des bewährten Herstellers und Distributors VYBO Electric ist dieses Modell eine Lösung für Betriebe, die einen zuverlässigen Motor mit praktischer Serviceunterstützung und klarer Verfügbarkeit für wiederholten Einsatz benötigen. 3LC PRO eignet sich für Technologien, bei denen langfristige Parameterkonstanz und sinnvolle Betriebskosten geschätzt werden.
Wenn Sie einen Antrieb für Pumpeneinheiten, Förderer, Mischlinien oder eigene OEM-Baugruppen benötigen, kontaktieren Sie uns.
