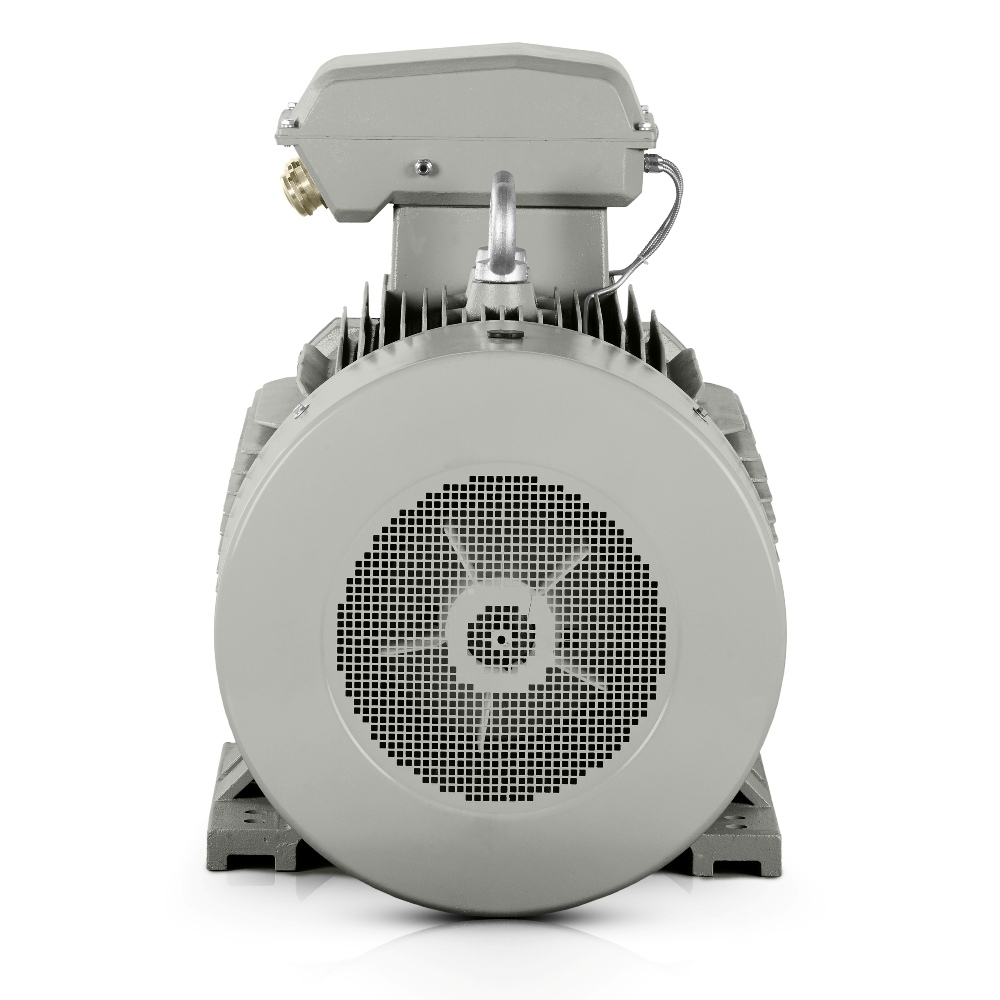

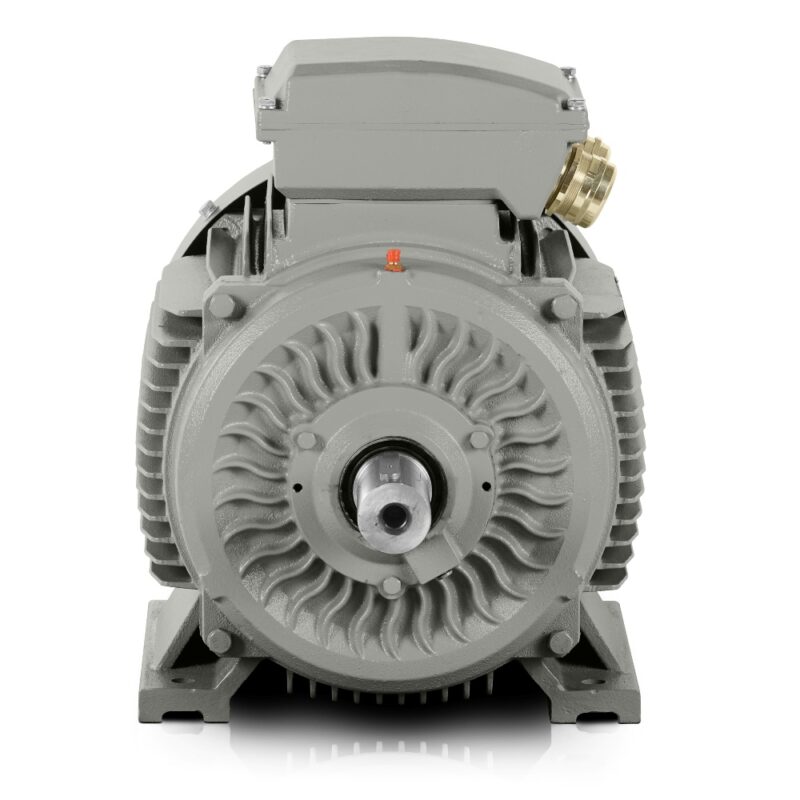

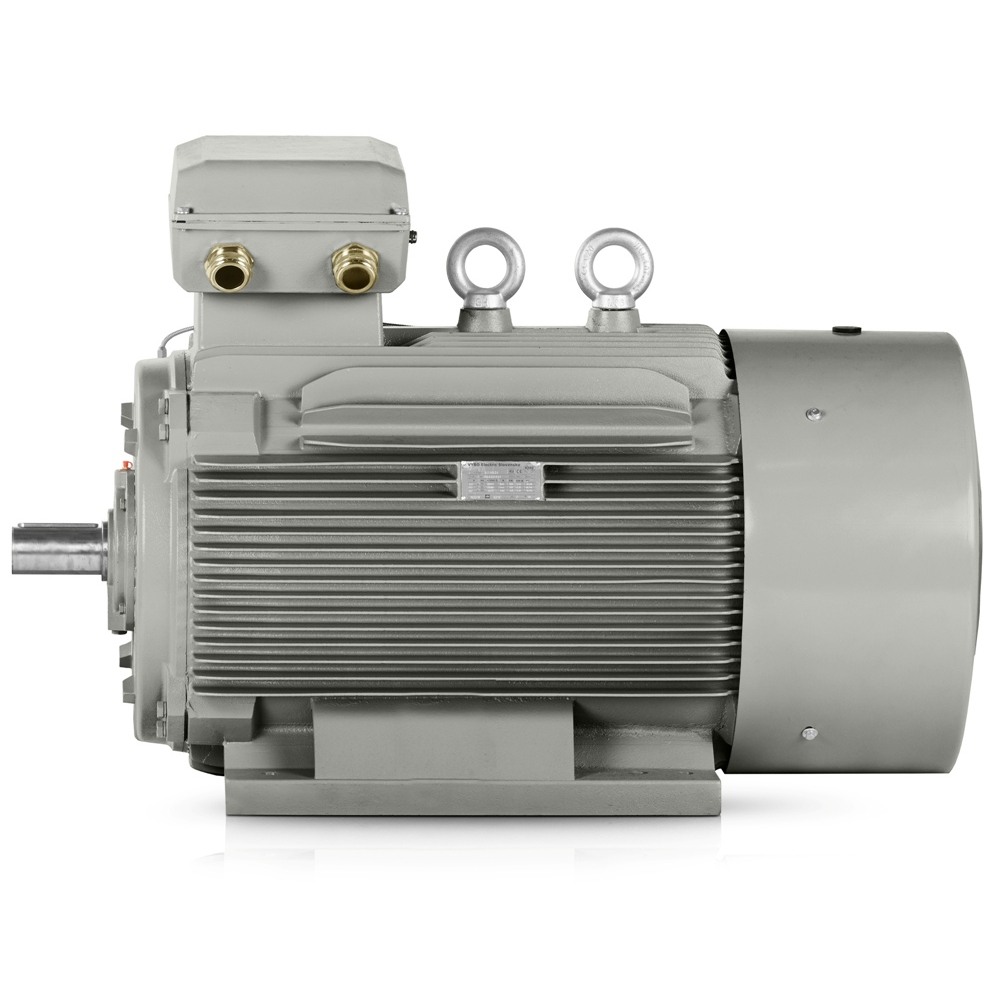

Dreiphasen-Elektromotor: 3LC-355M2-4, 250 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355M2-4 |
| Nennleistung (kW) | 250 |
| Baugröße (mm) | 355 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1490 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 418 |
| Nennstrom 690 V (A) | 242,32 |
| Wirkungsgrad bei 100 % Last (%) | 96 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 7,248 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1607*822*1161 |
| Verpackungsgewicht (kg) | 1450 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Stabiler Betrieb, geringere Verluste und Zuverlässigkeit im Langzeiteinsatz machen den 3LC-355M2-4 zu einer Lösung, die in anspruchsvollen Betrieben Effizienz und wirtschaftlichen Nutzen bietet. Dieser 1500-U/min-Elektromotor ist für Anwendungen bestimmt, in denen nicht nur die Leistung, sondern auch Betriebskosten, verfügbares Anlaufmoment und gleichmäßiger Betrieb bei wechselnder Last überwacht werden.
1500-U/min-Elektromotor für den gleichmäßigen Betrieb von Produktionslinien
Eine Nennleistung von 250 kW und eine Nenndrehzahl von 1490 U/min geben diesem Elektromotor Leistungsreserve für Technologien im Mehrschichtbetrieb. Die Wirkungsgradklasse IE3 unterstützt wirtschaftlichen Betrieb bei normaler Last und hilft in der Praxis überall dort, Energiekosten zu senken, wo lange tägliche Betriebszeiten entscheidend sind. Ein Leistungsfaktor von 0,9 verbessert die Nutzung des Stromnetzes in stabilen Industrieanlagen.
Der Asynchron-Elektromotor eignet sich für Maschinenbaugruppen, die eine langlebige Lösung mit unkomplizierter Wartung benötigen. Industrielle Automatisierung legt Wert auf vorhersehbares Anlaufen, wiederholbares Verhalten und einfache Integration in vorhandene Schaltanlagen – all dies unterstützt dieser Antriebstyp in der normalen Produktionspraxis.
Robuster Graugussrahmen für den schweren Industrieeinsatz
Ein robuster Graugussrahmen erhöht die Haltbarkeit der Baugruppe bei Vibrationen, Stoßbelastungen und Langzeitbetrieb. Verstärkte Lagerschilde aus Grauguss und verstärkte Graugussfüße helfen, die Montagesteifigkeit auch bei Installation auf massiven Grundrahmen zu erhalten. Diese Konstruktion wird besonders von mittelständischen Unternehmen und großen Fabriken geschätzt, die vom Antrieb zuverlässige Leistung ohne häufige Wartungseingriffe erwarten.
Ein Geräuschpegel von 95 dB(A) muss bei der Arbeitsplatzgestaltung und der Installation des Motors in technologischen Hallen berücksichtigt werden. Ein Rotorträgheitsmoment von 7,248 kg/m² unterstützt einen ausgewogenen Betrieb in Anwendungen mit höheren mechanischen Lasten und häufigen Betriebsänderungen.
Anlauf- und Lastregelung in anspruchsvollen Betrieben
Ein Anlaufmomentverhältnis von 2 und ein Kippmomentverhältnis von 2,2 bieten ein günstiges Verhalten beim Start unter Last. Ein Anlaufstromverhältnis von 7,1 hilft Konstrukteuren, Schutzgeräte zu dimensionieren und nachgeschaltete Steuersysteme in der Industrieautomation auszuwählen. Der Nennstrom bei △ 400V beträgt 418 A und der Nennstrom bei Y 690V 242,32 A, wodurch sich der Motor leichter an das Spannungssystem des Betriebs anpassen lässt.
Stromversorgung und Anschluss für eine praktische Wartung
Eine 400/690-V-Versorgung bietet größere Flexibilität bei der Integration des Motors in verschiedene Produktionssegmente. Kabelverschraubungen 2-M63X1.5 vereinfachen die Kabeleinführung bei der Installation des Motors in robusten Anlagen, während das DE-Lager 6322-C3 zusammen mit dem NDE-Lager 6322-C3 eine planbare Servicestrategie unterstützt. Bei diesem Elektromotor baut der Hersteller auf jahrelanger Erfahrung auf, die sich in einer für lange Betriebszyklen geeigneten Konstruktion widerspiegelt.
Konkrete Lösung für Förderer, Pumpen und Maschinenbaugruppen
Dieses Modell eignet sich für die folgenden konkreten Anwendungen:
- Hauptförderlinien in der metallurgischen Produktion.
- Prozesswasser-Pumpstationen in Fabriken.
- Kompressoreinheiten für die zentrale Druckluftverteilung.
- Mühlen zur Verarbeitung von Schüttrohstoffen in Zementwerken.
- Extruder für Kunststoffverarbeitungsbetriebe.
- Zuschlagstoffbrecher in Steinbruchtechnik.
- Lüftungseinheiten für große Industriehallen.
- Winden und Trommelantriebe in Umschlaganlagen von Stahlwerken.
Logistik und Installation mit Blick auf große Werkstätten
Ein verpacktes Gewicht von 1450 kg und Verpackungsabmessungen von 1607*822*1161 mm müssen bei Wareneingang, Lagerung und Transport zum Installationsbereich berücksichtigt werden. Diese Abmessungen erfordern vorbereitete Hebe- und Handhabungstechnik sowie geeigneten Servicezugang. Wenn Sie eine Lösung für den Industriebetrieb benötigen, bestellen Sie den 3LC-355M2-4 rechtzeitig, damit der geplante Stillstandsplan ohne unnötige Verzögerungen eingehalten werden kann.
