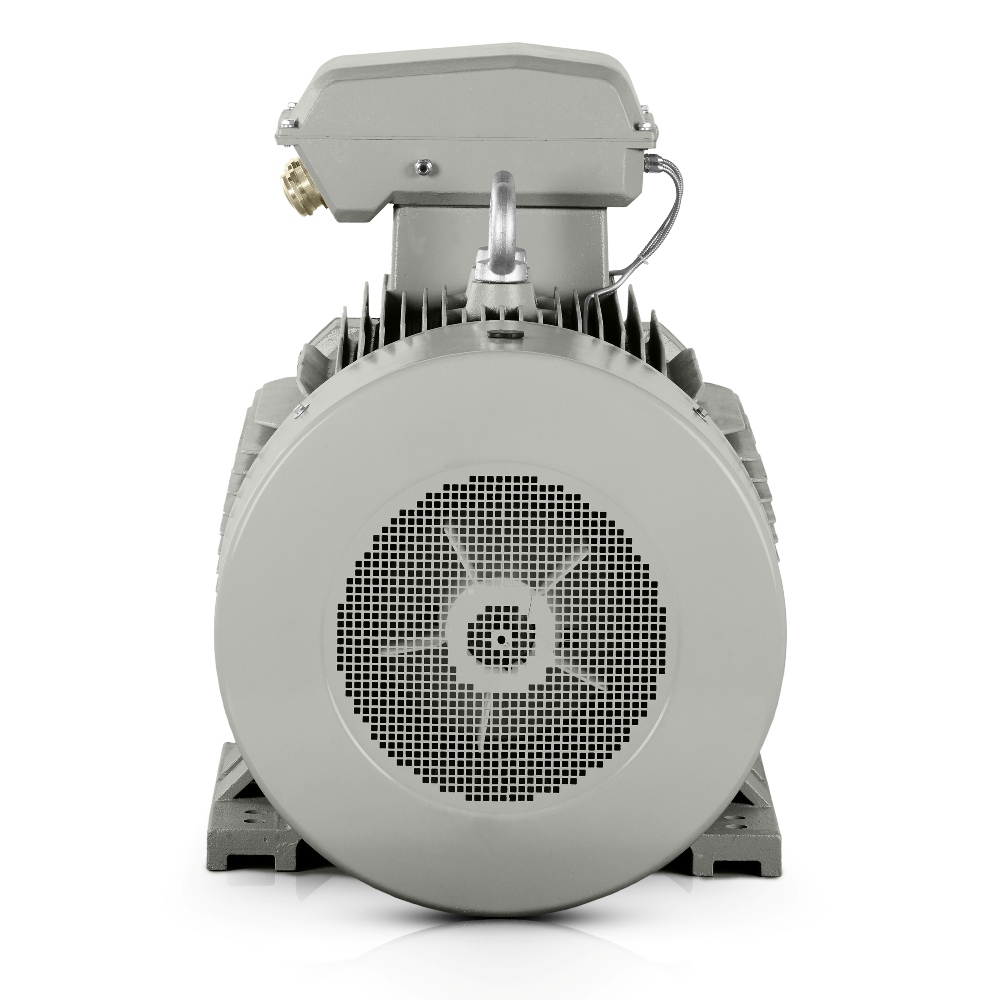

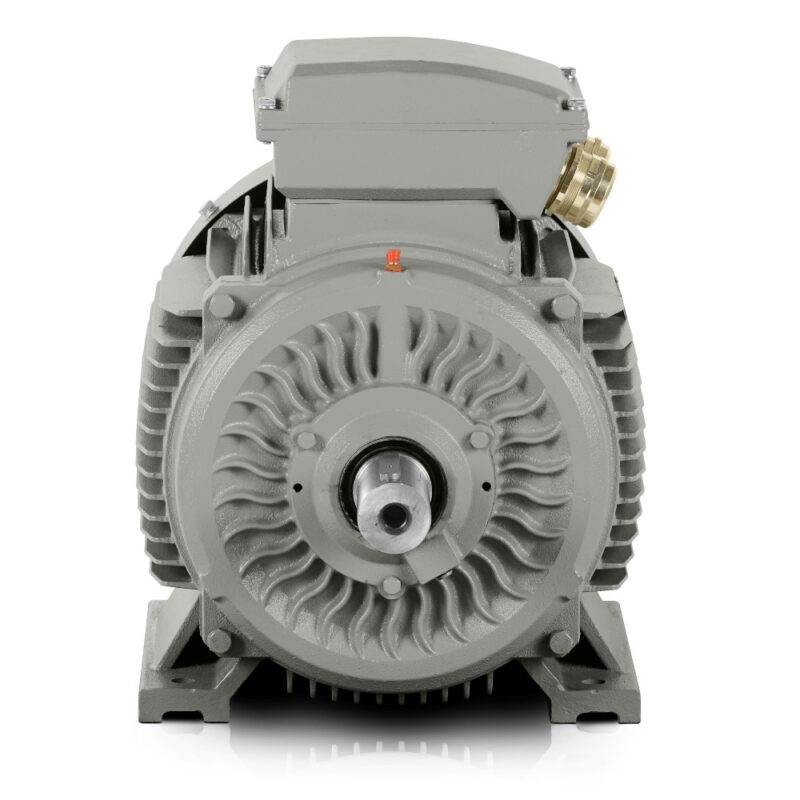

Dreiphasen-Elektromotor: 3LC-355M2-2, 250 kW
| Technische Grunddaten | |
| Motortyp | 3LC-355M2-2 |
| Nennleistung (kW) | 250 |
| Baugröße (mm) | 355 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 414 |
| Nennstrom 690 V (A) | 240 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,91 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,6 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,2 |
| Rotorträgheitsmoment (kg·m²) | 3,345 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1607*822*1161 |
| Verpackungsgewicht (kg) | 1606 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
3000-U/min-Elektromotor für stabile Leistung im Dauerbetrieb
Das Modell 3LC-355M2-2 bietet Effizienz und Wert für Betriebe, die einen zuverlässigen Antrieb mit einer Nennleistung von 250 kW und einer Drehzahl von 2980 U/min benötigen. In mittelständischen Unternehmen, großen Fabriken und der industriellen Automatisierung eignet sich ein 3000-U/min-Elektromotor dort, wo gleichmäßiger Anlauf, stabile Last und disziplinierter Langzeitbetrieb entscheidend sind.
Die IE3-Wirkungsgradklasse unterstützt einen geringeren Verbrauch unter normaler Last und hilft, die Betriebskosten auch in der Mehrschichtproduktion unter Kontrolle zu halten. Diese Reihe von Asynchron-Elektromotoren ist für Anwendungen ausgelegt, bei denen nicht nur die Leistung, sondern auch die Widerstandsfähigkeit gegen häufige Starts und lange Betriebszyklen wichtig ist.
Robuster Gusseisenrahmen für tägliche Produktionsbelastungen
Ein robuster Gusseisenrahmen, verstärkte Lagerschilde aus Gusseisen und verstärkte Gusseisenfüße bieten eine steife Basis für die Installation in technologischen Einheiten. Diese Lösung wird von Ingenieuren und Konstrukteuren geschätzt, die Vibrationen begrenzen, eine genaue Ausrichtung beibehalten und die Wartung in anspruchsvollem Betrieb vereinfachen müssen. Ein Industrie-Elektromotor mit dieser Konstruktion widersteht langfristiger mechanischer Belastung effektiver.
Parameter, die Antriebsauslegung und Schutzwahl vereinfachen
Ein Nennstrom von 414 A bei △ 400V und 240 A bei Y 690V hilft bei der Auslegung der Stromversorgung und der Dimensionierung des Schaltschranks. Ein Anlaufstromverhältnis von 7.2 und ein Anlaufmomentverhältnis von 1.6 liefern Konstrukteuren nützliche Daten bei der Beurteilung des Anlaufs unter Last. Ein Kippmomentverhältnis von 2.2 unterstützt den Einsatz in technologischen Linien, bei denen ausreichende Reserve während des Anlaufs erforderlich ist.
Ein Leistungsfaktor von 0.91 und ein Wirkungsgrad von 95.8% sind bei Anwendungen mit langen täglichen Betriebszeiten vorteilhaft. Ein Geräuschpegel von 100 dB(A) sollte bei der Auslegung von Arbeitsplatz und Einhausung berücksichtigt werden, insbesondere in Bereichen mit Bedienern und Servicezugang.
Lageranordnung und Trägheit für längere Wartungsintervalle
Sowohl das DE-Lager 6319-C3 als auch das NDE-Lager 6319-C3 unterstützen eine stabile Rotorlagerung unter Belastungen, die für kontinuierlich laufende Produktionslinien typisch sind. Das Rotorträgheitsmoment von 3.345 kg/m² hilft, Beschleunigungs- und Auslaufdynamik in Systemen zu beurteilen, in denen eine präzise Abstimmung mit Getriebe, Kupplung oder angetriebener Maschine wichtig ist.
Verpackungsabmessungen und Logistik am Installationsort
Verpackungsabmessungen von 1607×822×1161 mm und ein Verpackungsgewicht von 1606 kg vereinfachen die Planung von Transport, Lagerung und Handhabung am Installationsort. In der Praxis erleichtert dies die Kranabstimmung, Warenannahme und Installationsvorbereitung, ohne Produktionspläne zu verzögern.
Anwendungen in Anlagen mit präzise getakteter Leistung
Dieser Elektromotortyp wird in den folgenden konkreten industriellen Anwendungen eingesetzt:
- Kreiselpumpen für Prozesswasser.
- Ventilatoren für große Lüftungsgeräte.
- Kompressorstationen für Produktionsbetriebe.
- Förderbänder in Verpackungslinien.
- Zuschlagstoffbrecher in der Rohstoffverarbeitung.
- Feinmahlmühlen in der Lebensmittelproduktion.
- Extruder für Kunststoffgranulat.
- Presseinheiten in der metallurgischen Produktion.
- Drehmischer in der Baustoffproduktion.
- Brikettierpressen in der Biomasseverarbeitung.
- Separationssysteme in staubigen Umgebungen.
- Wickelmaschinen in der Papierindustrie.
Die langjährige Erfahrung des Herstellers zeigt sich in einer Konstruktion, die langfristige Belastung, Servicezugänglichkeit und stabilen Industriebetrieb berücksichtigt. Bei der Beschaffung eines Antriebs für eine Produktionslinie gehört dieser Elektromotor zu den Lösungen, die wiederholten Betrieb ohne unnötige Integrationskompromisse bewältigen können.
Bestellen Sie den 3LC-355M2-2 rechtzeitig für einen geplanten Stillstand
Wenn das Ziel darin besteht, Leistung, robuste Konstruktion und effizienten Betrieb zu kombinieren, ist das Modell 3LC-355M2-2 für anspruchsvolle Bedingungen bereit. Bestellen Sie ihn rechtzeitig, damit Installation und Inbetriebnahme wie geplant erfolgen können und die Produktionstechnik nicht auf einen Ersatzantrieb warten muss.
