Elektromotor 22 kW, 985 U/min, 400/690 V, 3LC-200L2-6

Bei Förderanlagen, Rührwerken, Pumpstationen und kleineren technologischen Einheiten hängt die Produktionskontinuität von einem 1000-U/min-Elektromotor ab, der lange Betriebszeiten ohne unnötige Stillstände bewältigen kann. Der 3LC-200L2-6 liefert 22 kW Leistung, einen praktischen Nutzen für die Leicht- und Mittelindustrie und Einsparpotenzial durch effizienten Betrieb, was Techniker sowohl bei der Antriebsauslegung als auch bei der Wartung schätzen.

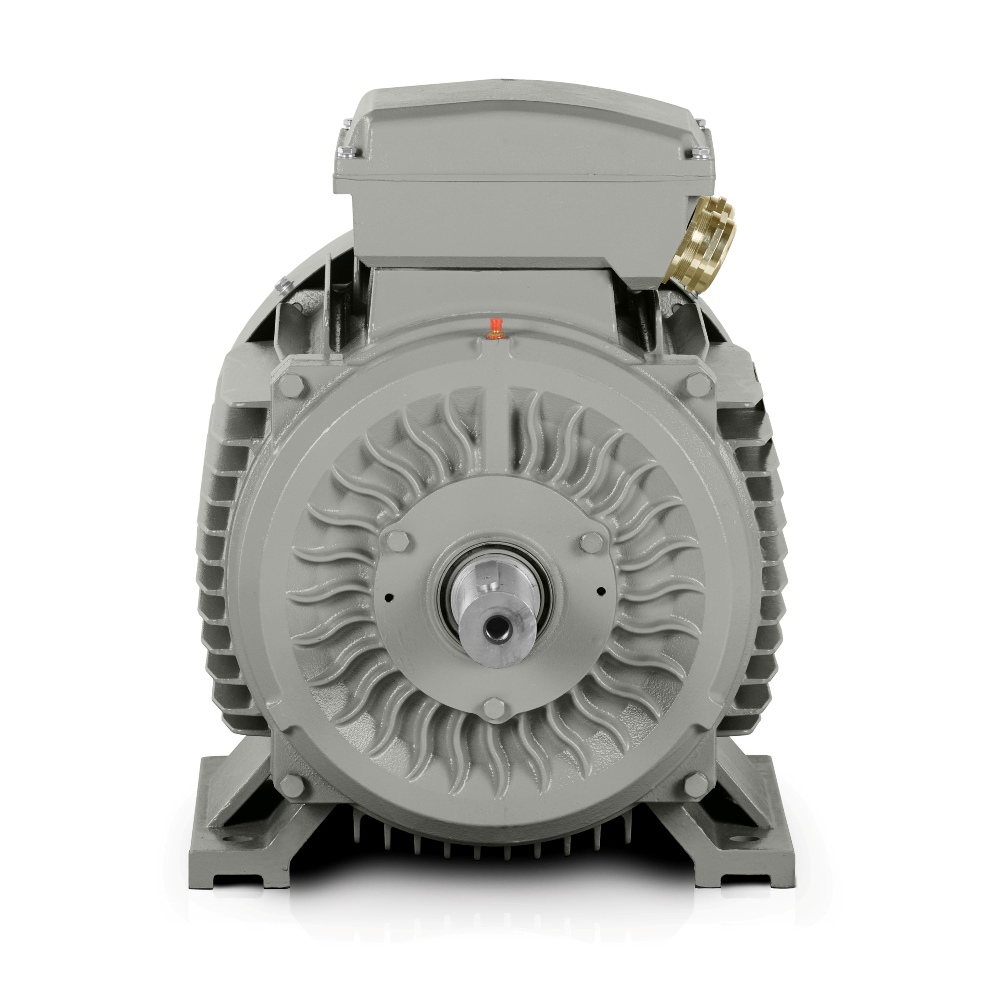

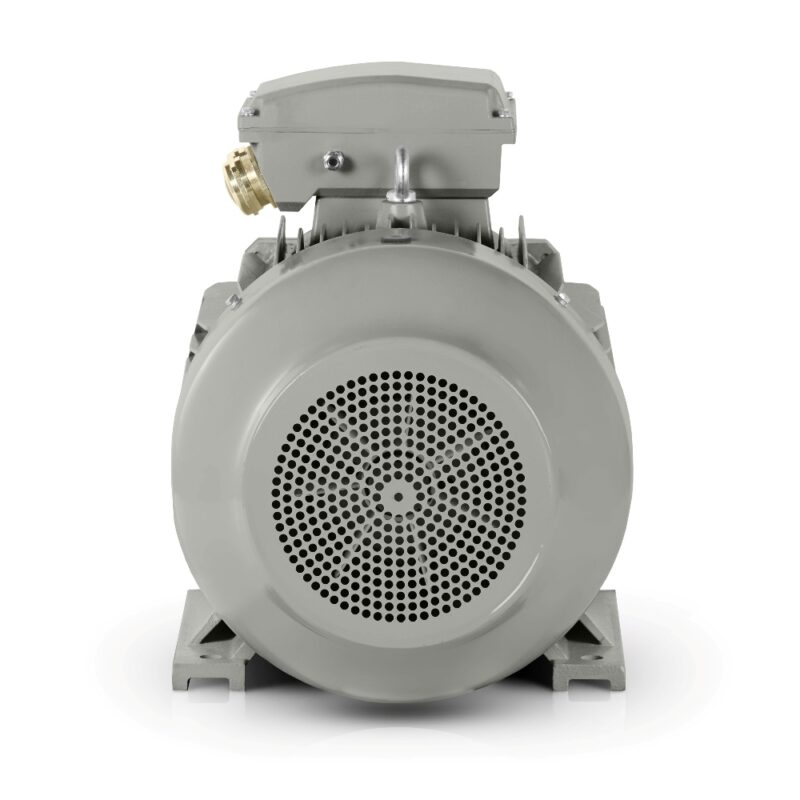

Ein robuster Graugussrahmen gibt dieser Ausführung Sicherheit beim Einbau in Maschinen, die Vibrationen, Stoßbelastungen und häufigen Starts ausgesetzt sind. Verstärkte Grauguss-Lagerschilde und verstärkte Graugussfüße helfen, die Motorgeometrie auch unter Bedingungen beizubehalten, in denen vom Elektromotor ein zuverlässiger Betrieb über die gesamte Schicht erwartet wird. Diese Lösung ist besonders praktisch, wenn der Motor in einem begrenzten Maschinenraum untergebracht ist und wiederholten mechanischen Belastungen standhalten muss.

1000-U/min-Elektromotor für den gleichmäßigen Betrieb von Produktionslinien

Eine Nenndrehzahl von 985 U/min bietet einen Betriebsbereich, der für Anwendungen mit ausgewogenem Anlauf und stabilem Produktionsrhythmus geeignet ist. In der Praxis bedeutet dies weniger abrupte Laständerungen an Getriebe, Kupplung oder Riementrieb. Für OEM-Maschinenhersteller ist dies ein Vorteil bei der Konstruktion kompakter Antriebe, die für wiederholte Belastung und eine unkomplizierte Integration in die Baugruppe vorgesehen sind.

• Materialzuführungen in Verpackungslinien.
• Bandfördererantrieb in der Lebensmittelproduktion.
• Rührwerke für Chemikaliendosierbehälter.
• Horizontalpumpen in technologischen Einheiten.
• Lüftungsanlagen für Industriehallen.

400-V-Elektromotor für Standard-Stromversorgungen von Maschinen

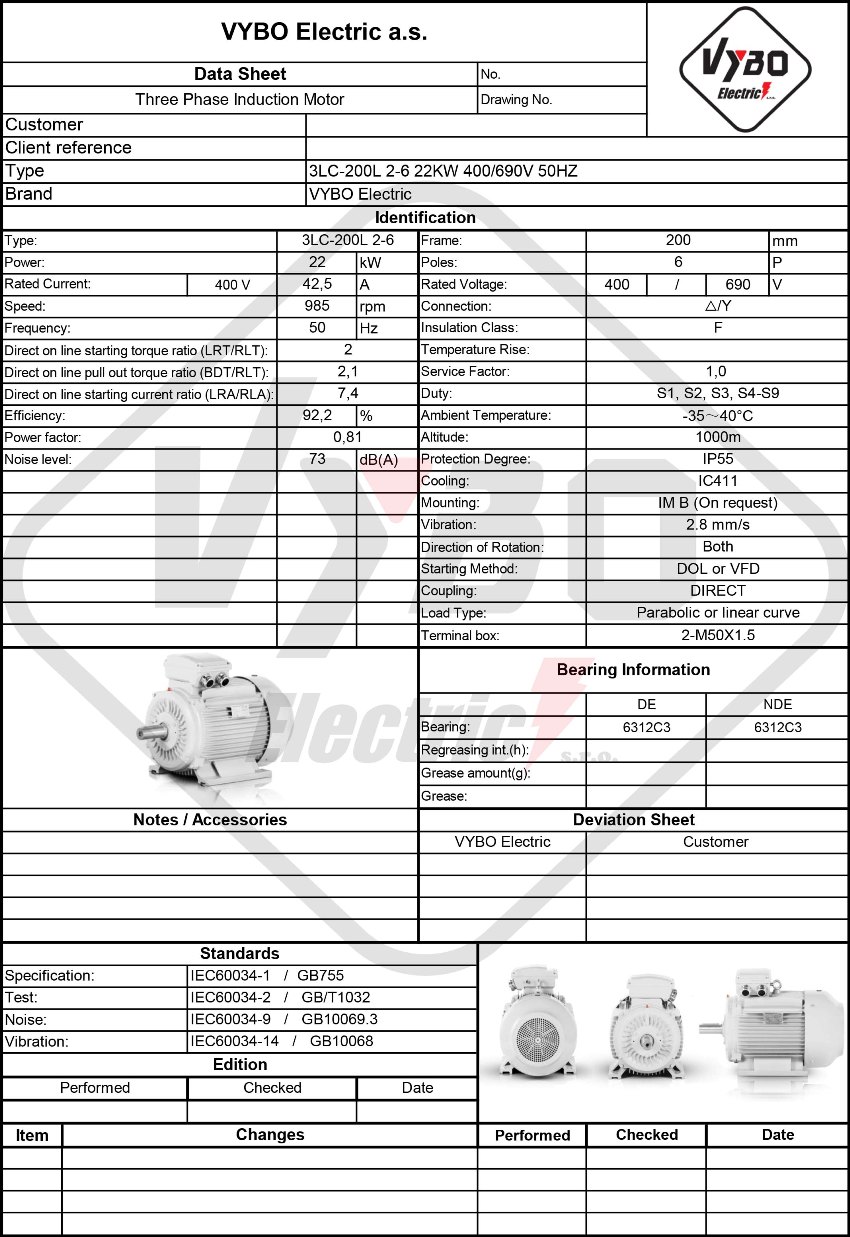

Für 400-V-Netze ist dieser 400-V-Elektromotor so ausgelegt, dass er in der normalen industriellen Praxis auch bei höheren Lasten ein gleichmäßiges Anlaufverhalten bietet. Ein Nennstrom von △ 400V 42.5 A und ein Nennstrom von Y 690V 24.64 A unterstützen die Auslegung der Schutztechnik und die Anpassung des Motors an das jeweilige Stromverteilungssystem. Zusammen mit einem Anlaufstromverhältnis von 7.4 und einem Anlaufmomentverhältnis von 2 eignet sich der Motor für Anlagen, die eine zuverlässige Beschleunigung ohne unnötige Netzbelastung benötigen.

Ein Leistungsfaktor von 0.81 und ein Wirkungsgrad von 92.2% unterstützen einen wirtschaftlicheren Betrieb, insbesondere bei langen Betriebszyklen. Die IE3-Wirkungsgradklasse zeigt ihren Vorteil überall dort, wo Elektromotoren täglich laufen und jede Verringerung der Verluste spürbare Energieeinsparungen bedeutet. Der bewährte Hersteller und Distributor VYBO Electric stellt sicher, dass diese Art von Lösung den Anforderungen von Betrieben entspricht, die einen verfügbaren und wartungsfreundlichen Antrieb benötigen.

Robuster Graugussrahmen für eine lange industrielle Lebensdauer

Maschinenanlagen sind außerdem auf Vibrationsfestigkeit, Montagepräzision und die Fähigkeit angewiesen, auch im Langzeitbetrieb stabil zu bleiben. Der Graugussrahmen hilft dem Motor, Verformungen zu widerstehen, und schützt die Lageranordnung bei anspruchsvoller Installation. Ein Geräuschpegel von 73 dB(A) ist für industrielle Umgebungen akzeptabel, während ein Rotorträgheitsmoment von 0.421 kg/m² ein vorhersehbares dynamisches Verhalten beim Beschleunigen und Auslaufen unterstützt.

• Presslinien für Metallhalbzeuge.
• Brecher für kleine Recyclingmaterialien.
• Extruder für Kunststoffgranulat.
• Spiralförderer in Schüttgutlagern.
• Kleinere Kompressorstationen.
• Entwässerungspumpen in Wasseraufbereitungsanlagen.

IE3-Effizienz für geringere Verluste im täglichen Betrieb

Die IE3-Wirkungsgradklasse eignet sich für Betriebe, die den Verbrauch unter Kontrolle halten möchten, ohne die Antriebsleistung zu beeinträchtigen. In Verbindung mit einer Leistung von 22 kW bewährt sich dieser Betriebsbereich in Maschinen, die viele Stunden laufen und Energie sinnvoll nutzen müssen. Für die Wartung ist auch die Lageranordnung 6312-C3 sowohl auf der DE- als auch auf der NDE-Seite wichtig, da sie einen zuverlässigen Betrieb bei höheren thermischen und mechanischen Belastungen unterstützt.

Verpackungsabmessungen von 862*492*656 mm und ein Verpackungsgewicht von 272 kg vereinfachen die Planung von Transport, Lagerung und Installation am Einsatzort. Kabelverschraubungen 2-M50X1.5 bieten praktische Anschlussmöglichkeiten in Produktionsbaugruppen, während die Wellenhöhe von 200 mm den Austausch eines älteren Antriebs in bestehenden Konstruktionen erleichtert. Dieser 1000-U/min-Elektromotor verbindet somit Praxistauglichkeit, Langlebigkeit und eine vernünftige Energieeffizienz für den industriellen Alltag.

11 Anwendungen für OEM-Maschinen und kleinere technologische Einheiten

Der 3LC-200L2-6 eignet sich für Fördersysteme, Mischanlagen, Pumpenbaugruppen und kleinere Linien, bei denen einfache Wartbarkeit und vorhersehbares Antriebsverhalten wichtig sind. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2.1 und ein Stromverhältnis von 7.4 helfen auch bei der Konstruktion von OEM-Maschinen, da der Ingenieur Übersetzung, Schutz und Anlaufverfahren genauer festlegen kann. In der Praxis wird der Motor in folgenden konkreten Anwendungen eingesetzt:

• Bandförderer mit kontrollierter Beschleunigung.
• Schneckenförderer für Getreide.
• Industrielles Rührwerk in einer Dosierstation.
• Kreiselpumpe für einen Kühlkreislauf.
• Ventilator für die Prozessluftführung.
• Presseinheit für eine kleinere Produktionslinie.
• Granulator für Kunststoffabfälle.
• Brikettierpresse für Holzabfälle.
• Schwerkraftförderer in der Verpackungstechnik.
• Wasseraufbereitungsstation für einen Produktionsbetrieb.
• Mischmaschine für Trockenmischungen.

Kontaktieren Sie uns, um die Lieferung auszulegen und eine geeignete Konfiguration für Ihren Betrieb auszuwählen.
