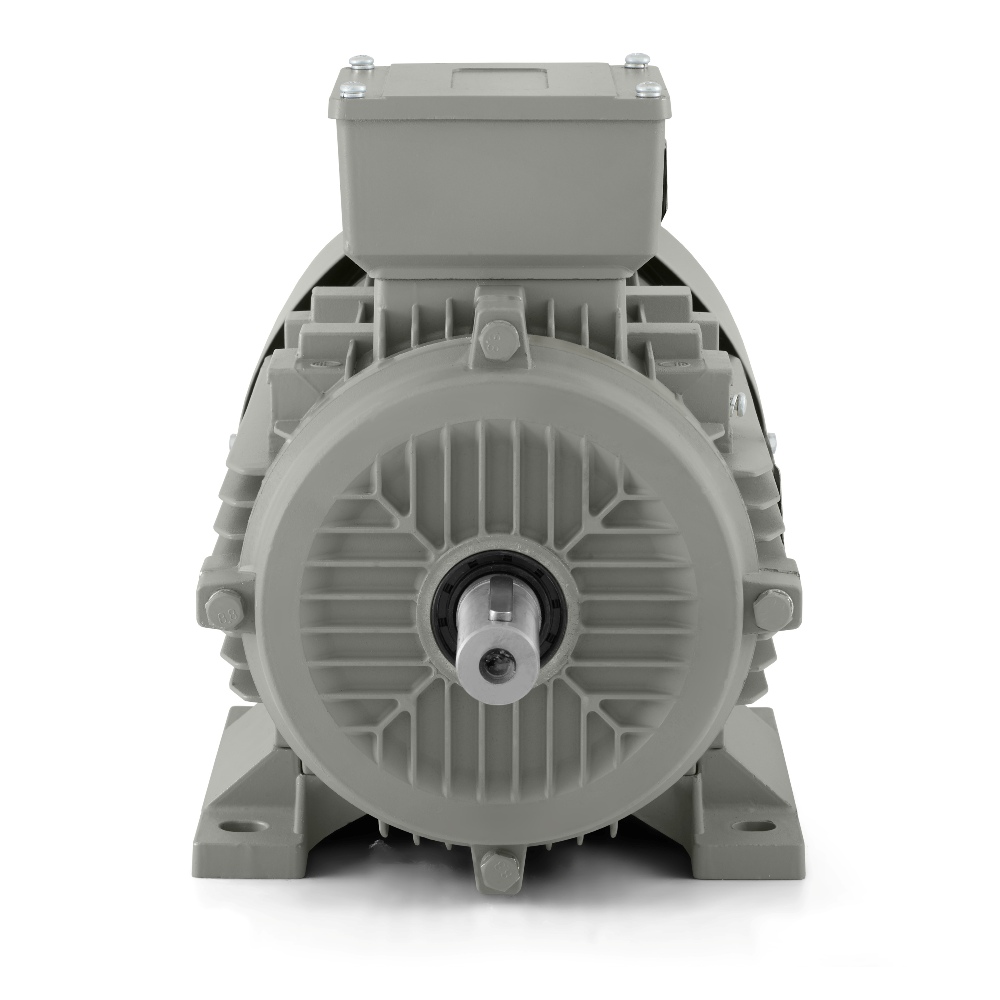

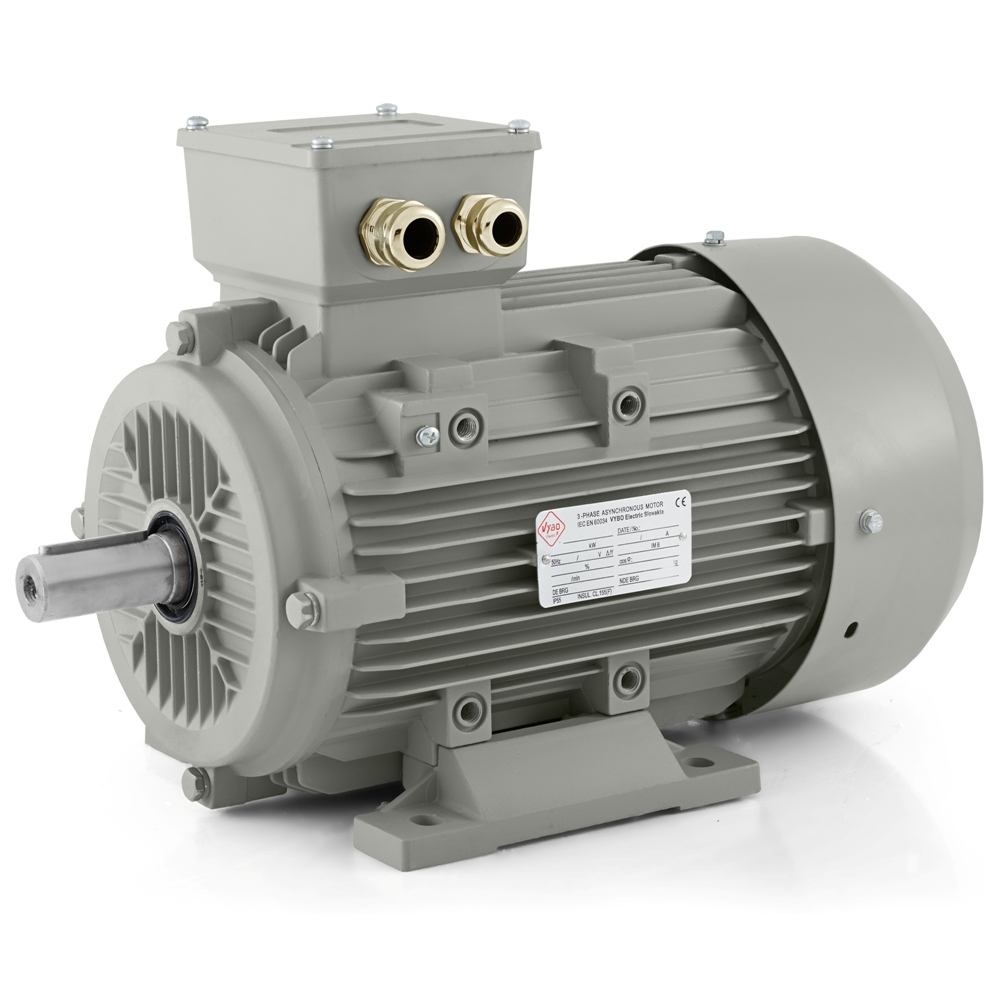

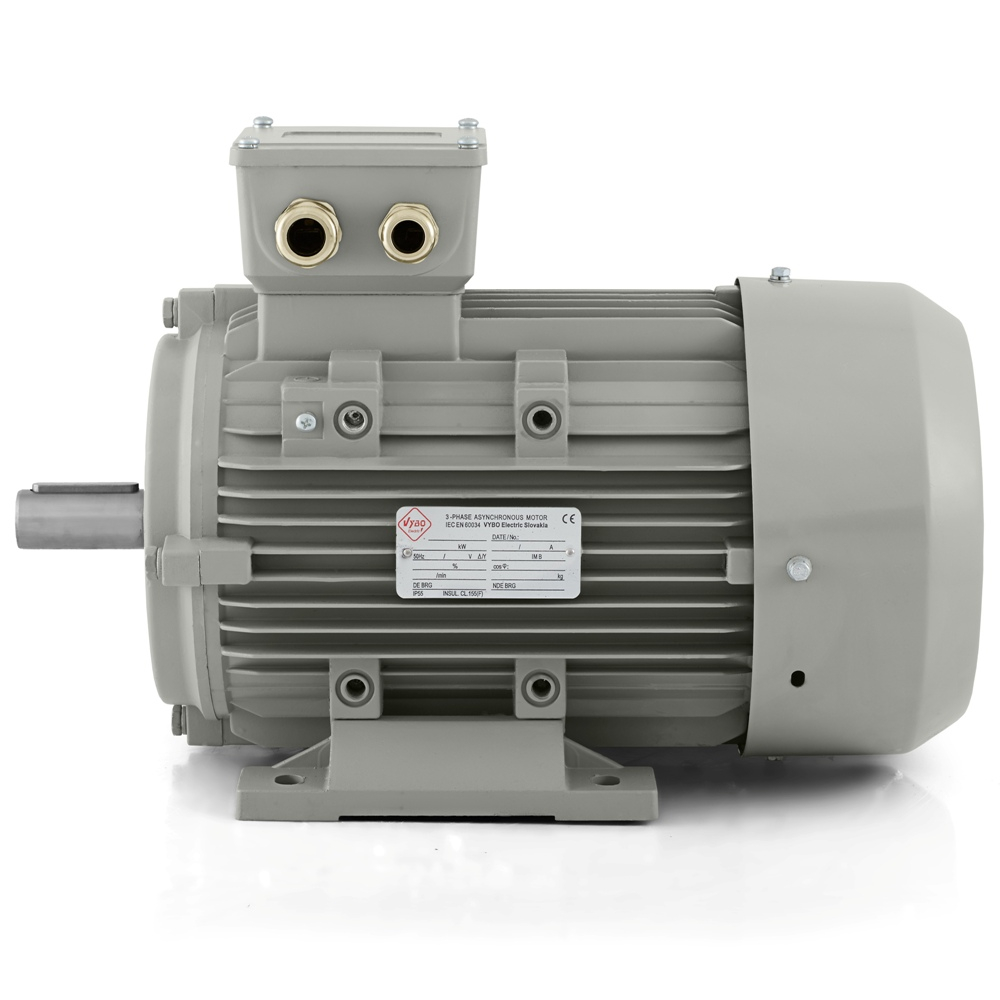

Elektromotor 2,2 kW, 710 U/min, 400 V, 1AL-132S-8

Antrieb für Technologien, die einen ruhigen und gleichmäßigen Betrieb benötigen

In vielen Betrieben ist nicht die hohe Geschwindigkeit entscheidend, sondern dass die Bewegung gleichmäßig, ohne ruckartige Reaktionen und mit zuverlässigem Verhalten während der gesamten Schicht übertragen wird. Der Elektromotor 1AL-132S-8 mit 2,2 kW Leistung und 710 U/min Nenndrehzahl ist genau für solche Anwendungen konzipiert. Er ist besonders für Technologien geeignet, in denen Material gemischt, gefördert, dosiert, umgewälzt oder gleichmäßig bewegt wird. Daher passt er zu Mischanlagen, Bandförderern, Schneckenförderern, Umwälzpumpen, Ventilatorabschnitten, Absauganlagen, Sortiertischen, Abfülllinien, Trocknungsbaugruppen und langsam drehenden Arbeitseinheiten. In solchen Anwendungen ist wichtig, dass der Motor mit dem Prozess Schritt hält und keinen unnötig abrupten Start verursacht.

Gerade die 8-polige Ausführung verleiht diesem Modell einen Betriebscharakter, der gut zu Anlagen passt, deren Mechanik ruhig und vorhersehbar arbeiten soll. Die Drehzahl von 710 U/min bei 50 Hz schafft die Grundlage für einen stabilen Arbeitsrhythmus beim Pumpen von Medien, beim Transport von Verpackungen und Produkten, bei der Luftumwälzung und beim regelmäßigen Mischen von Tankinhalten. Die Leistung von 2,2 kW bietet eine solide Basis für Betriebe, in denen Bewegung zuverlässig und langfristig übertragen werden muss – nicht nur kurzzeitig oder intermittierend. Dieser Elektromotor passt daher gut in Produktions- und Hilfsanlagen, die wiederholt oder kontinuierlich laufen und während des gesamten Arbeitszyklus ein ausgewogenes Verhalten erfordern.

Anlauf und Belastung unter realen Arbeitsbedingungen

Bei einem langsameren Industrieantrieb ist entscheidend, wie sich der Motor beim Start und bei normalen Widerstandsänderungen verhält. Ein Anlaufmomentverhältnis von 2,0 zum Nennmoment bietet eine gute Grundlage für einen sicheren Start. Ein Kippmomentverhältnis von 1,8 hilft, den Betrieb bei Lastschwankungen aufrechtzuerhalten, und ein Anlaufstromverhältnis von 6,0 ist für die Auswahl von elektrischem Schutz und Startverfahren wichtig. In der Praxis ist das beispielsweise bei Förderern mit regelmäßigen Starts, Pumpen mit gleichmäßigem Betriebsregime, Ventilatoren mit längeren Arbeitszyklen oder Mischern relevant, bei denen sich der Widerstand des Mediums je nach Prozessphase ändern kann.

Der Motor ist für eine parabolische oder lineare Lastkennlinie ausgelegt, wodurch er sich für viele Industrieaufgaben eignet. Aus Sicht der Steuerung ist er für DOL, den Betrieb mit einem Frequenzumrichter und mit einem Softstarter geeignet. So kann bei einfachen Anwendungen Direktanlauf gewählt werden, oder ein sanfterer Start, wenn Mechanik und Prozess dies erfordern. Beim Dosieren, Abfüllen, Umwälzen, Lüften oder einer stabilen Materialzuführung können sowohl Start als auch Betrieb an die jeweilige Technologie angepasst werden.

Elektrische Daten und Beständigkeit für die Standardindustrie

Der Elektromotor 1AL-132S-8 ist für eine Versorgung von 230/400 V mit Dreieck/Stern-Schaltung ausgelegt. Der Nennstrom beträgt 9,91 A bei 230 V und 5,7 A bei 400 V und bietet damit eine klare Grundlage für die Auslegung von Schutzgeräten, Schützen und der gesamten Verdrahtung im Schaltschrank. Wichtig ist außerdem, dass der Motor mit Isolationsklasse F und Erwärmungsklasse B arbeitet und damit für regelmäßigen Langzeiteinsatz vorbereitet ist. Der Betriebsfaktor 1,0 entspricht üblichem Industrieeinsatz, und die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen Dauer- wie Zyklusbetrieb.

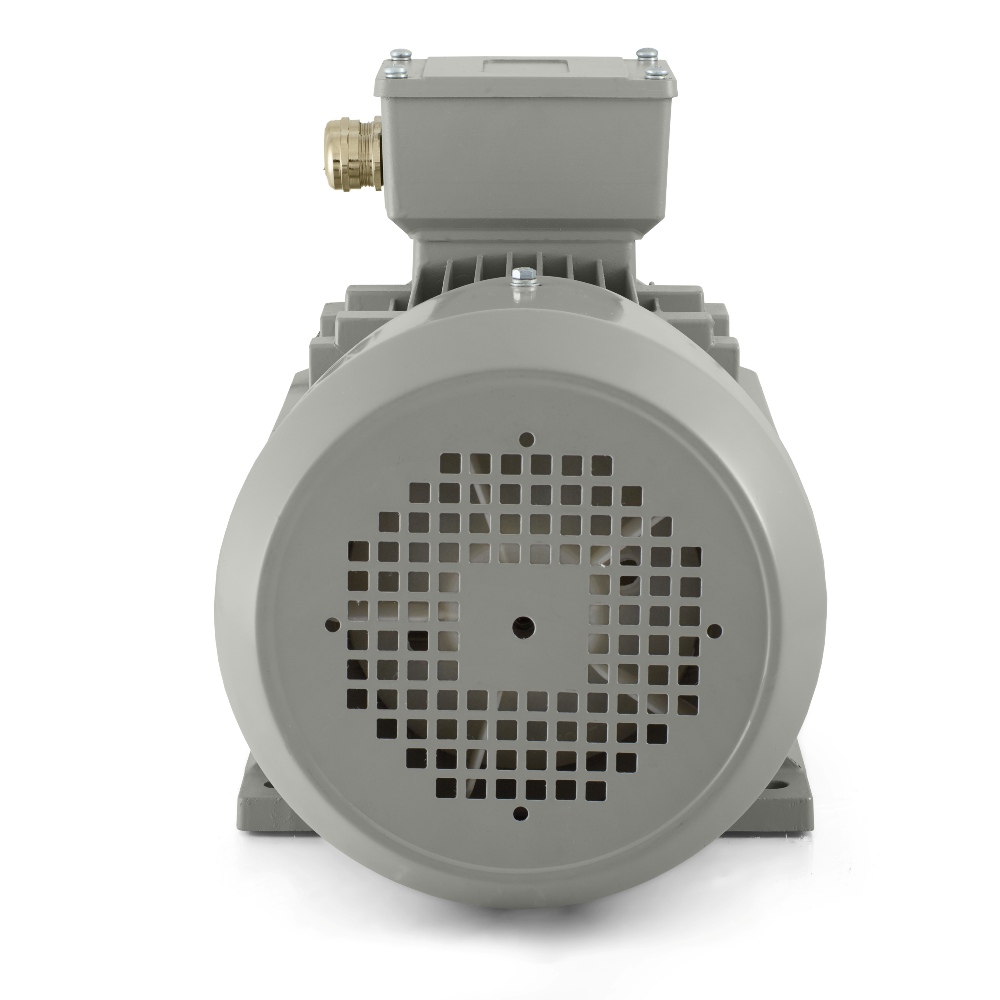

Die Umgebungsbeständigkeit wird durch IP55-Schutz unterstützt, was in Bereichen mit Staub, Luftfeuchtigkeit oder normalen industriellen Verunreinigungen wichtig ist. Die Kühlung IC411 hilft, Wärme unter Standardlast abzuführen und erhöht die Zuverlässigkeit bei längerer Betriebsdauer. Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Die Serie 1AL OPTIMAL umfasst bewährte Niederspannungsmotoren von VYBO Electric im Aluminiumgehäuse für ein breites Spektrum industrieller Anwendungen.

Mechanische Sicherheit und praktische Ausführung

Die Achshöhe 132 mm prädestiniert dieses Modell für Maschinen, bei denen das mechanische System bereits eine stärkere Basis und stabile Montage erfordert. 6308-2Z-Lager auf DE- und NDE-Seite unterstützen einen ruhigen Lauf, und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt nach der Verbindung mit Riemenscheibe, Kupplung oder anderem Übertragungselement zu einem ausgeglicheneren mechanischen Verhalten bei. Der Motor kann in beide Richtungen drehen, und das Wuchten mit halber Passfeder entspricht den üblichen industriellen Montageanforderungen. Das Rotorträgheitsmoment von 0,0314 kg·m² unterstützt ein ausgewogenes Verhalten beim Start und bei Änderungen des Betriebszustands.

Die Ausführung umfasst Kabelverschraubungen 2-M32X1.5. Bei Handhabung und Logistik sind das Verpackungsgewicht von 45 kg und die Verpackungsabmessungen 500 × 290 × 340 mm hilfreich. Die Lageranordnung verwendet Lithiumfett Nr. 2. Der Elektromotor 1AL-132S-8 ist damit ein zuverlässiger Industrieantrieb für Technologien, in denen die Bewegung ruhig, die Leistungsübertragung ausgewogen und der Betrieb vom ersten Start bis zum langfristigen Einsatz stabil sein soll.
