Elektromotor 2,2 kW, 1420 U/min, 400 V, 1AL-100L1-4

Wenn eine Produktionseinheit einen stabilen Antrieb ohne unnötige Kompromisse benötigt

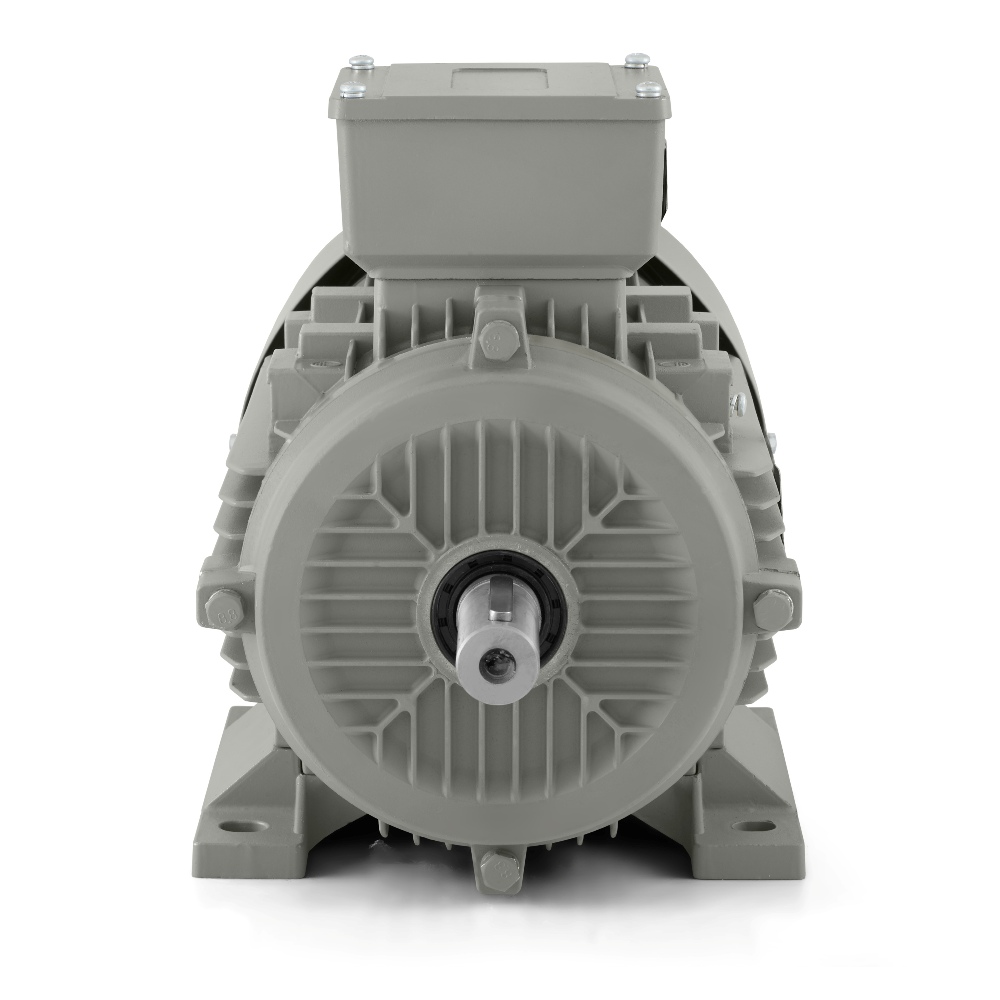

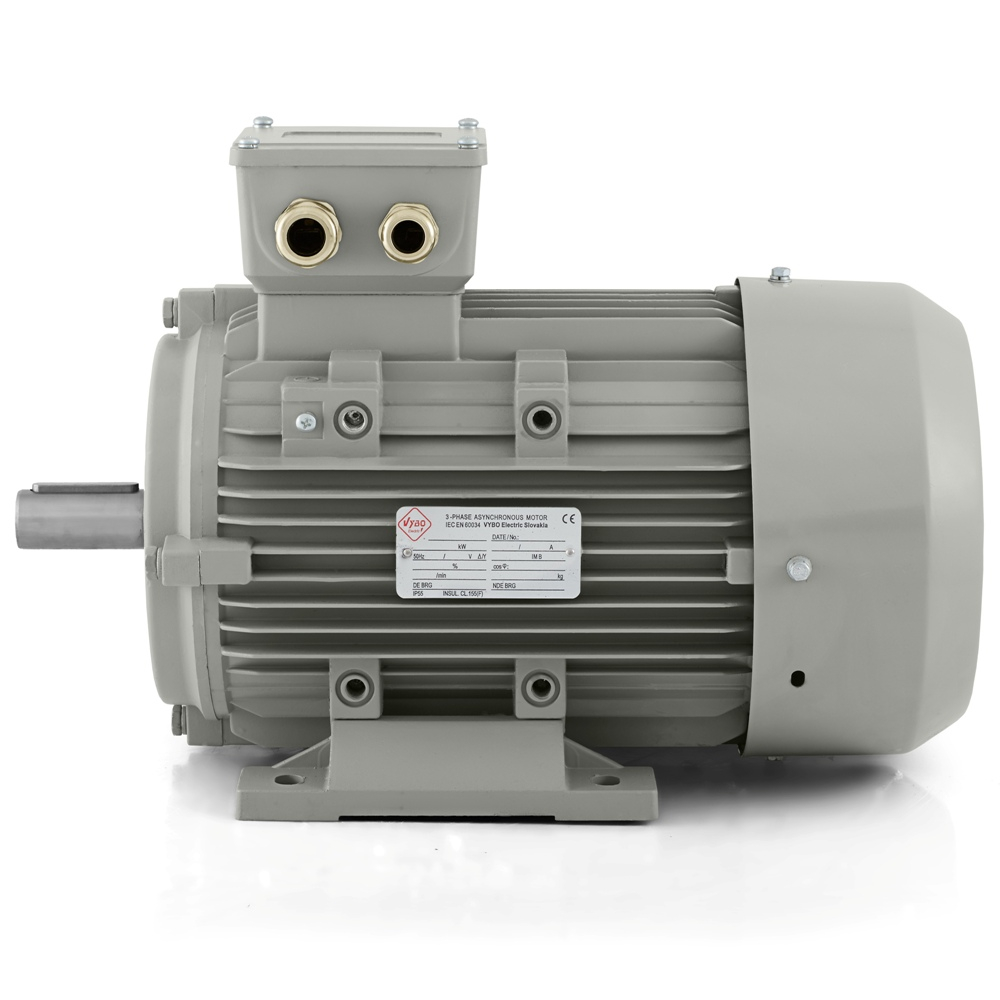

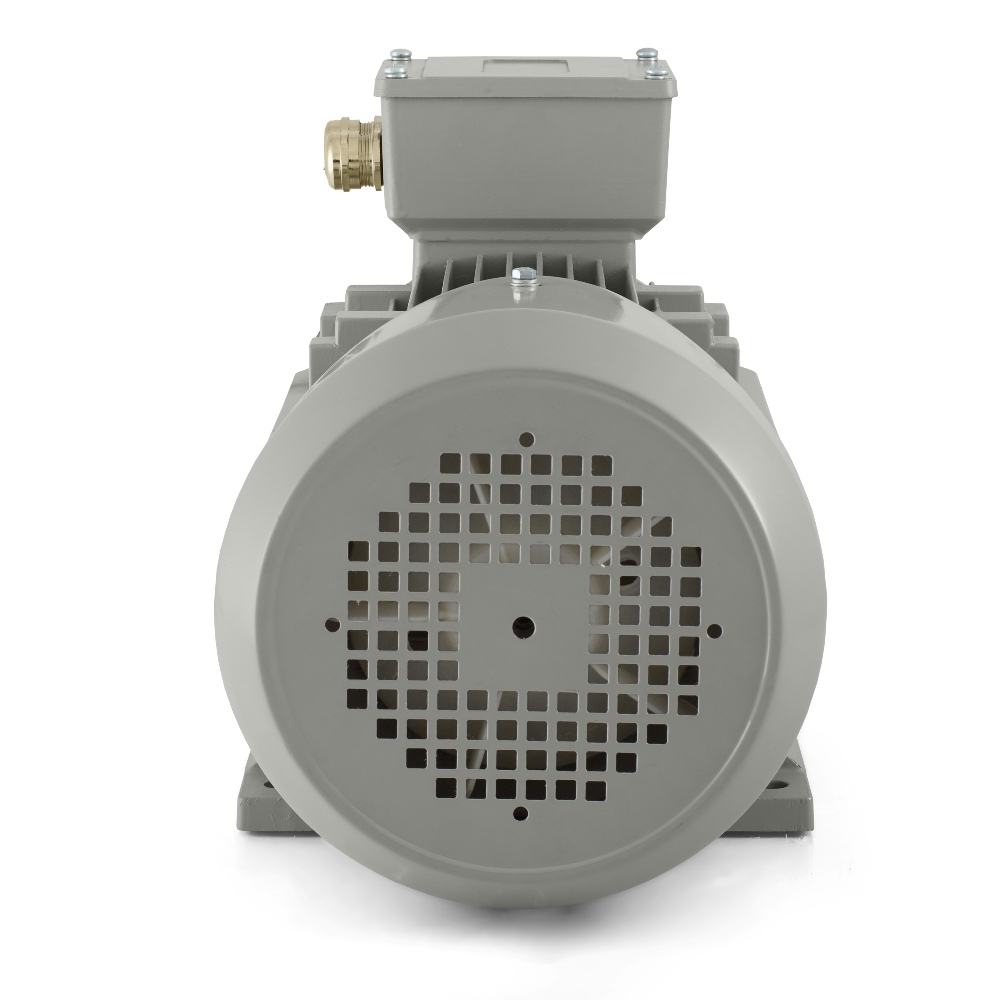

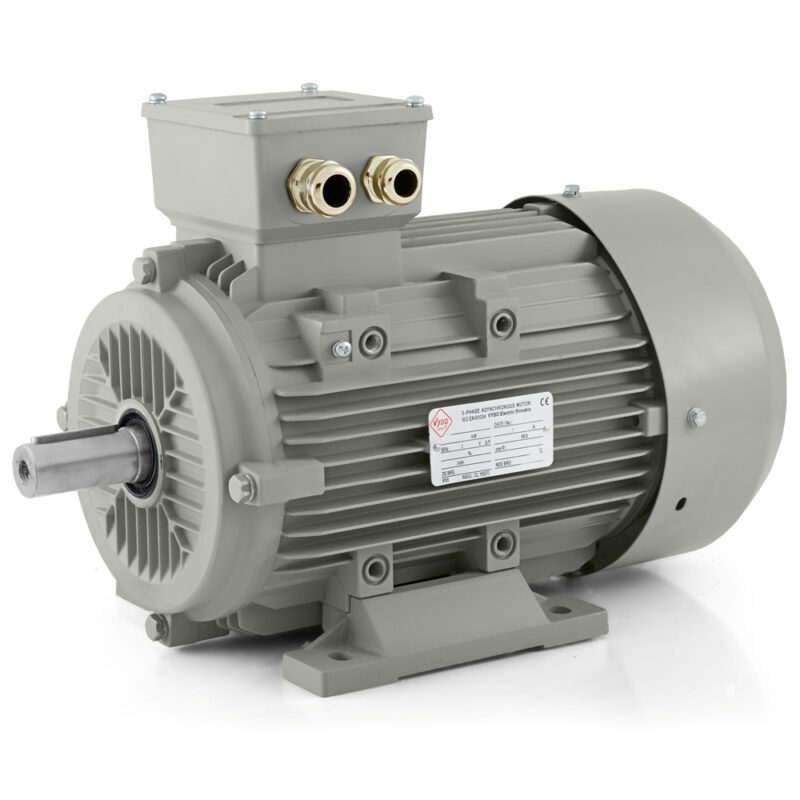

In Technologien, in denen Material gleichmäßig transportiert, in regelmäßigen Abständen dosiert oder kontinuierlich gemischt wird, kann der Antrieb nicht mehr nur ein Zubehörteil der Baugruppe sein. Er muss zuverlässig arbeiten, längere Belastungen bewältigen und sich gleichzeitig problemlos in die Maschinenkonstruktion integrieren lassen. Der Elektromotor 1AL-100L1-4 aus der Serie 1AL OPTIMAL ist ein dreiphasiger Asynchron-Elektromotor mit einer Leistung von 2,2 kW, einer Nennspannung von 230/400 V, der Schaltung Delta/Y und einer Nenndrehzahl von 1420 U/min bei einer Frequenz von 50 Hz. Er arbeitet in einer 4-poligen Ausführung; die Baugröße 100 mm, also eine Achshöhe von 100 mm, bildet eine solide Grundlage für Maschinen, bei denen der Antrieb bereits eine regelmäßige Arbeitslast übernimmt und beim Einbau dennoch vernünftig kompakt bleibt.

Dieses Modell eignet sich natürlich für Förderlinien, Verpackungs- und Abfülllinien, Dosiereinheiten, Mischbaugruppen, Lüftersysteme, Pumpenmodule, Sortierarbeitsplätze, Zuführmechanismen, Handhabungsanlagen, Absperrtechnik, Recyclinglinien und verschiedene automatisierte Produktionseinheiten. In solchen Betrieben ist wichtig, dass der Motor stabil läuft, den regelmäßigen Zyklus der Anlage unterstützt und keine unnötigen Störungen in das mechanische System einbringt.

Eine Leistungsstufe, die in der Maschine bereits eine spürbare Rolle spielt

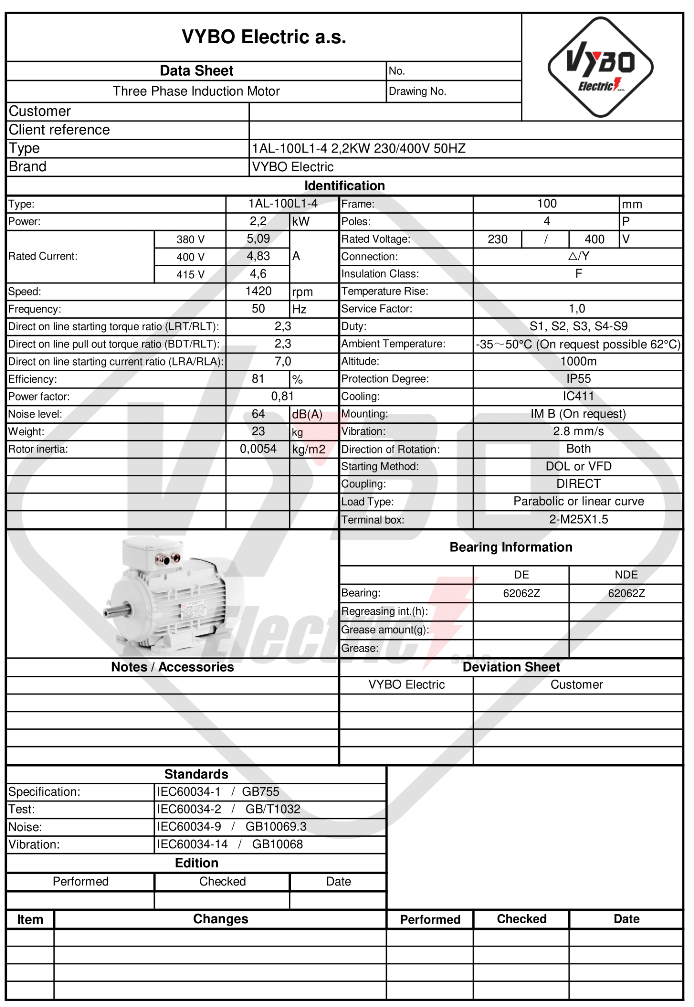

2,2 kW ist eine Leistung, bei der der Motor üblicherweise zu einem vollwertigen Antriebsteil einer technologischen Einheit wird. Der Nennstrom beträgt 8,40 A bei 230 V und 4,83 A bei 400 V, was eine klare Grundlage für die korrekte elektrische Integration in ein Industriesystem bietet. Ein Wirkungsgrad von 81 % und ein Leistungsfaktor von 0,81 unterstützen einen ausgewogenen Betrieb in Maschinen, die während der gesamten Schicht regelmäßig arbeiten oder wiederholt in den Produktionszyklus eingreifen. Die Nenndrehzahl von 1420 U/min eignet sich dort, wo eine zuverlässige mechanische Kraftübertragung ohne übermäßig aggressives Laufverhalten erforderlich ist.

Beim Start weist der Motor ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 7 auf. Im Betrieb bedeutet dies eine solide Grundlage für Technologien, bei denen der Antrieb wiederholt gestartet wird, eine regelmäßige Last überträgt und vorhersehbar reagieren muss. Die Lastart mit parabolischer oder linearer Lastkennlinie erweitert den Einsatz bei Lüftern, Pumpen und Mechanismen, deren Widerstand sich je nach Phase des Arbeitsprozesses verändert. Auch das Rotorträgheitsmoment von 0,0054 kg·m² unterstützt ein ausgewogenes Ansprechverhalten in Linien mit Chargenbetrieb, kurzen Transfers oder wiederholten Arbeitsschritten.

Im Industrieeinsatz zählt Widerstandsfähigkeit, nicht Theorie

In Produktionshallen, bei der Materialhandhabung oder in Technikräumen ist der Motor häufig Staub, höheren Temperaturen und langfristiger Belastung ausgesetzt. Der Elektromotor 1AL-100L1-4 besitzt die Schutzart IP55, die dazu beiträgt, innere Teile vor Staub und Spritzwasser zu schützen. In Verpackungstechnik, Pumpenbaugruppen, Förderern oder lufttechnischen Modulen ist dies ein wichtiger Bestandteil eines zuverlässigen Betriebs. Stabile thermische Bedingungen werden durch die Kühlung IC411 aufrechterhalten, die auch bei längerer Belastung einen zuverlässigen Betrieb unterstützt.

Der Motor verwendet die Isolationsklasse F und die Erwärmungsklasse B. Er ist für Umgebungstemperaturen bis +65 °C und eine Aufstellungshöhe bis 1000 m vorgesehen. Der Betriebsfaktor 1,0 ermöglicht zusammen mit den Betriebsarten S1, S2, S3, S4-S9 den Einsatz sowohl im Dauerbetrieb als auch in intermittierenden Prozessen. Dies ist besonders in Betrieben wichtig, in denen eine Maschine mehrmals pro Stunde startet und eine andere über lange Zeit ohne Unterbrechung läuft. Ein Geräuschpegel von 64 dB(A) und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A unterstützen ein ruhiges mechanisches Verhalten und helfen, die Stabilität der gesamten Baugruppe zu erhalten.

Mechanische Zuverlässigkeit bei Montage und Betrieb

Auf der DE- und NDE-Seite sind 6206-2Z-Lager montiert. Die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Das Auswuchten mit halber Passfeder ist bei der Montage von Riemenscheiben, Kupplungen und anderen Kraftübertragungselementen wichtig, wenn gleichmäßiger Lauf und eine zuverlässige mechanische Verbindung zählen. Der Motor kann sich in beide Richtungen drehen, was den Einsatz in reversierenden Mechanismen, bidirektionalen Zuführungen und technologischen Einheiten erleichtert, bei denen sich die Richtung je nach Prozessphase ändert.

Der Motor eignet sich für DOL-Start, für die Regelung über einen Frequenzumrichter und für einen Softstarter. Diese Kombination gibt Freiheit bei der Auslegung des Antriebs, unabhängig davon, ob ein einfacher Direktstart oder ein sanfteres Hochfahren und eine bessere Anpassung des Betriebsregimes an die konkrete Anlage gewünscht sind. Für den elektrischen Anschluss sind 2-M25X1.5-Kabelverschraubungen vorbereitet. Die Verpackungsabmessungen von 405 × 230 × 295 mm und das Verpackungsgewicht von 23 kg erleichtern zudem Lagerung, Transport und Servicehandhabung.

1AL OPTIMAL als bewährte Lösung in der Industrie
