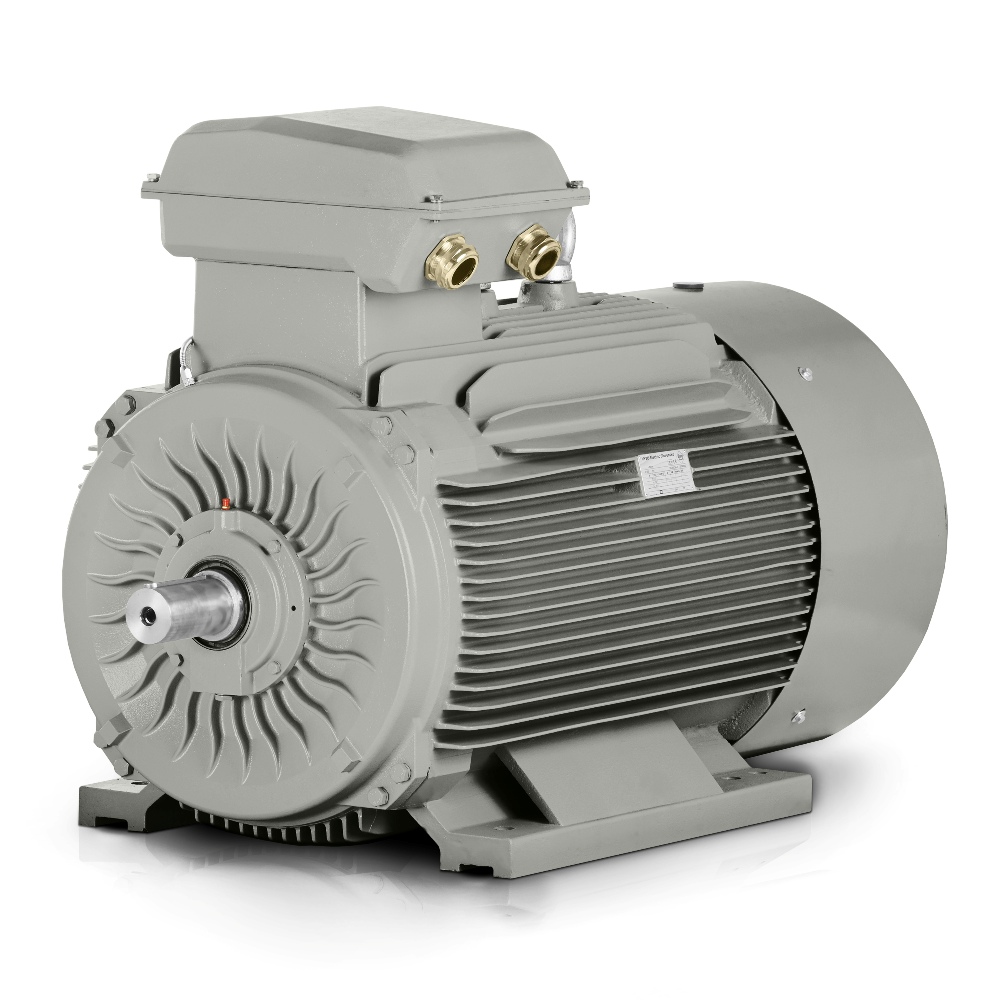

Dreiphasen-Elektromotor: 3LC-355M3-6, 200 kW

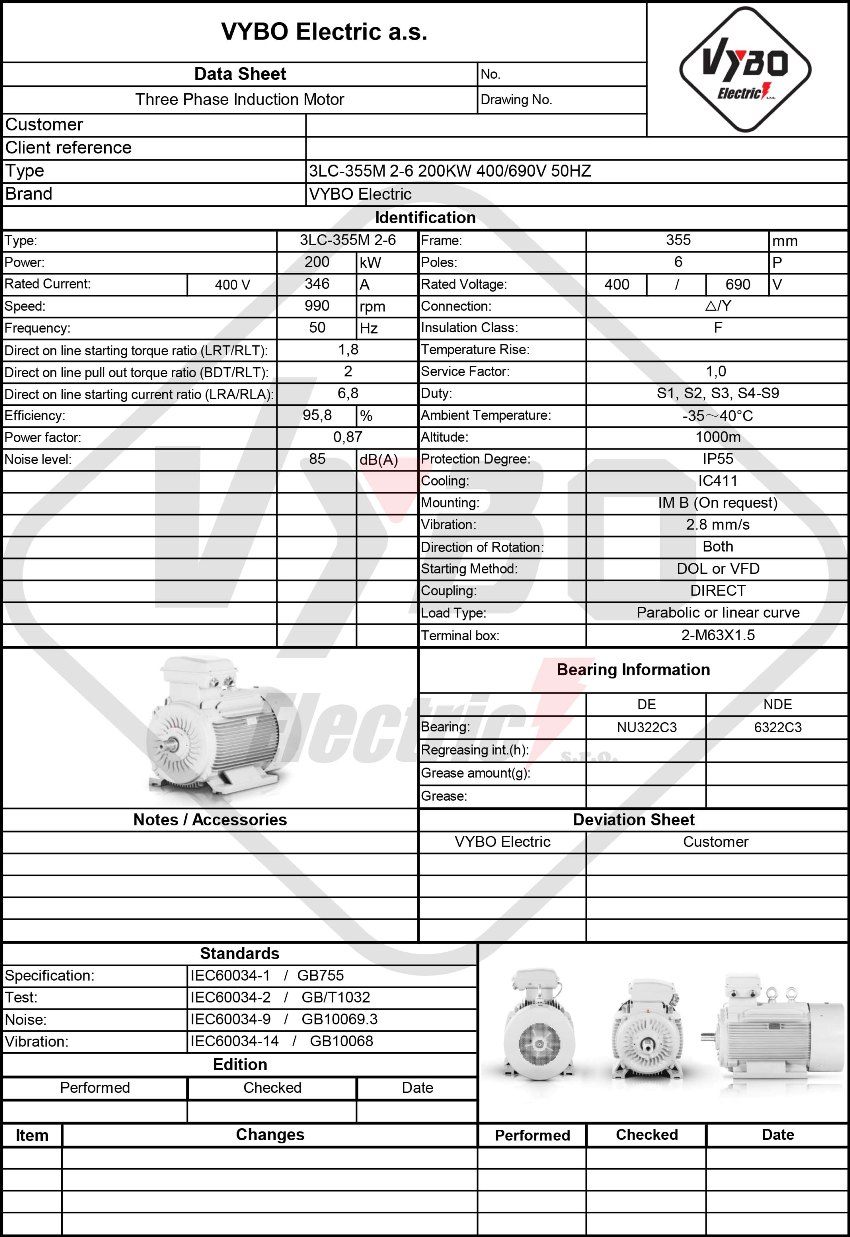

| Technische Grunddaten | |
| Motortyp | 3LC-355M3-6 |
| Nennleistung (kW) | 200 |
| Baugröße (mm) | 355 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 346 |
| Nennstrom 690 V (A) | 200,58 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,87 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,8 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 6,8 |
| Rotorträgheitsmoment (kg·m²) | 11,596 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1607*822*1161 |
| Verpackungsgewicht (kg) | 1643 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6322-C3/6322-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Effizienz und Nutzwert des Modells 3LC-355M3-6 zeigen sich in Antrieben, die stabil, wirtschaftlich und ohne unnötige Stillstandszeiten arbeiten müssen. Dieser Elektromotor mit 1000 U/min ist für Umgebungen ausgelegt, in denen langfristige Betriebssicherheit, Energiekosten und Serviceverfügbarkeit unter realen Produktionsbedingungen genau überwacht werden.
IE3-Effizienzklasse für geringere Verluste im Dauerbetrieb
Die IE3-Effizienzklasse ist besonders wertvoll in Anwendungen, in denen der Motor im Mehrschichtbetrieb läuft und jeder Prozentpunkt Einsparung die Wirtschaftlichkeit der Lösung beeinflusst. Eine sehr hohe Effizienz unterstützt einen geringeren Verbrauch sowohl im Normal- als auch im Lastbetrieb, was Betreiber von Produktionshallen, Technologen und Antriebskonstrukteure schätzen. In Verbindung mit einer Leistung von 200 kW bietet der Elektromotor Reserven für einen stabilen Anlagenbetrieb ohne unnötige Überhitzung.

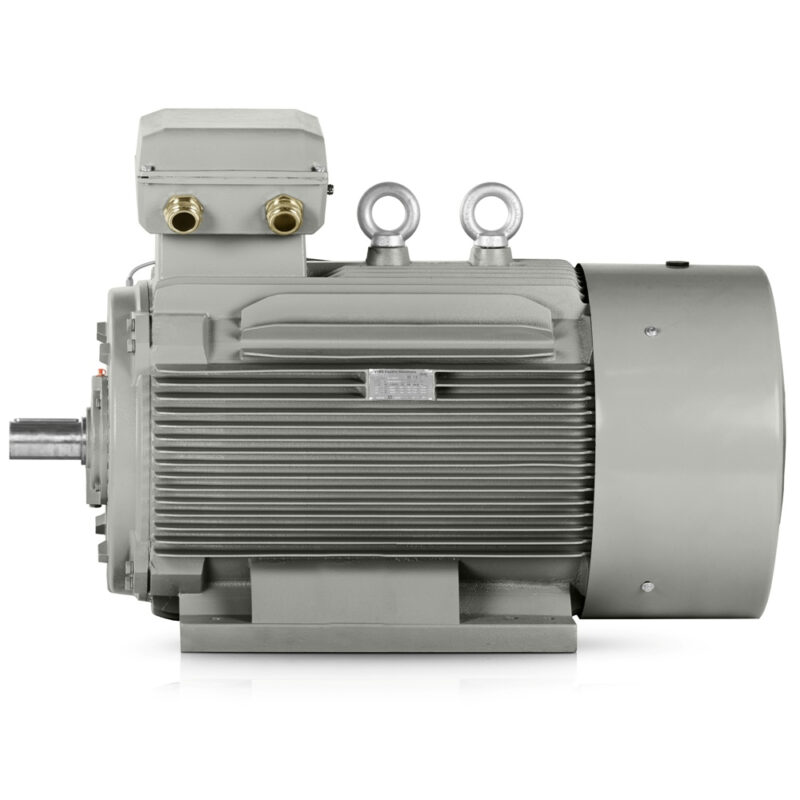

Robuster Graugussrahmen für Belastung, Vibration und steife Montage
Der robuste Graugussrahmen hilft, eine präzise Positionierung in Anlagen aufrechtzuerhalten, die langen Betriebszeiten, Vibrationen und mechanischer Belastung ausgesetzt sind. Verstärkte Lagerschilde aus Grauguss und verstärkte Graugussfüße verbessern die Abstützung bei der Installation und bei der Übertragung der Last in den Maschinenrahmen. Diese Lösung eignet sich für einen Asynchron-Elektromotor in Linien, in denen eine steife Geometrie und eine lange Lagerlebensdauer erforderlich sind.
Elektromotor 1000 U/min für technologische Systeme mit gleichmäßiger Leistungsübertragung
Die Nenndrehzahl von 990 U/min eignet sich für technologische Systeme, in denen ein ausgewogenes Verhältnis zwischen Drehmoment und Anlaufverhalten wichtig ist. Der Nennstrom △ 400V 346 A und der Nennstrom Y 690V 200.58 A vereinfachen die Auslegung der Schaltanlage und die Dimensionierung des Schutzes. Ein Geräuschpegel von 85 dB(A) entspricht dem Segment robuster Industrieantriebe, in dem ein Dauerbetrieb in anspruchsvollen Produktionshallen erwartet wird.
Anlauf und Dynamik für große Maschinen
Ein Anlaufmomentverhältnis von 1.8, ein Kippmomentverhältnis von 2 und ein Anlaufstromverhältnis von 6.8 helfen bei der Auslegung eines Systems im Hinblick auf das Anlaufen unter Last. Das Rotorträgheitsmoment von 11.596 kg/m² unterstützt einen stabilen Betrieb in Anlagen mit höherem Trägheitsmoment. Das DE-Lager 6322-C3 und das NDE-Lager 6322-C3 eignen sich für Anwendungen, in denen eine präzise Lagerung und lange Serviceintervalle wichtig sind.
Industrieautomatisierung in stark belasteten Antrieben
In der Industrieautomatisierung wird dieser Elektromotor in Baugruppen eingesetzt, in denen zuverlässiger Betrieb mit einer präzisen Kraftübertragung auf den mechanischen Teil kombiniert werden muss. Die Erfahrung des Herstellers baut auf jahrelanger Entwicklung bei der Motorisierung schwerer belasteter Betriebe auf, was sowohl bei der Integration neuer Linien als auch beim Ersatz älterer Antriebe von Vorteil ist. Die Kabelverschraubungen 2-M63X1.5 vereinfachen die Installationsvorbereitung in Baugruppen mit robuster Leistungskabelung.
Dieser Motor eignet sich für 13 konkrete Anwendungen: Betriebswasser-Pumpstationen, Hauptabsaugventilatoren, Schraubenkompressoren, Förderlinien für schweres Material, Mischer mit kontinuierlicher Dosierung, Rollenförderer in der Metallurgie, Zuschlagstoffbrecher, Granulierlinien, Brikettierpressen, Trommelmischer, Verpackungsmaschinen für Schüttgutmischungen, Prozessgebläse und Pumpaggregate im Energiesektor.
Baugröße 355 mm und Verpackung für Servicehandhabung vorbereitet
Die Baugröße 355 mm vereinfacht die Anbindung an bestehende Konstruktionen sowohl in kleineren Fabriken als auch in großen Betrieben. Ein Verpackungsgewicht von 1643 kg und Verpackungsabmessungen von 1607*822*1161 mm sind bei der Planung von Handhabung, Lagerung und Installation am Bestimmungsort wichtig. Für den Betrieb in 400/690-V-Netzen ist der Motor für Projekte vorbereitet, bei denen Versorgung, mechanische Montage und Servicezugang gemeinsam bewertet werden müssen.
Wenn Sie einen Motor für Dauerlast benötigen, bestellen Sie 3LC-355M3-6 noch heute, damit er zur Installation bereitsteht, ohne die Stillstandszeit unnötig zu verlängern.
Ein Elektromotor mit 1000 U/min und IE3-Effizienzklasse eignet sich für Betriebe, die Energieverluste reduzieren und gleichzeitig eine stabile Leistung im Langzeitbetrieb erhalten möchten.
