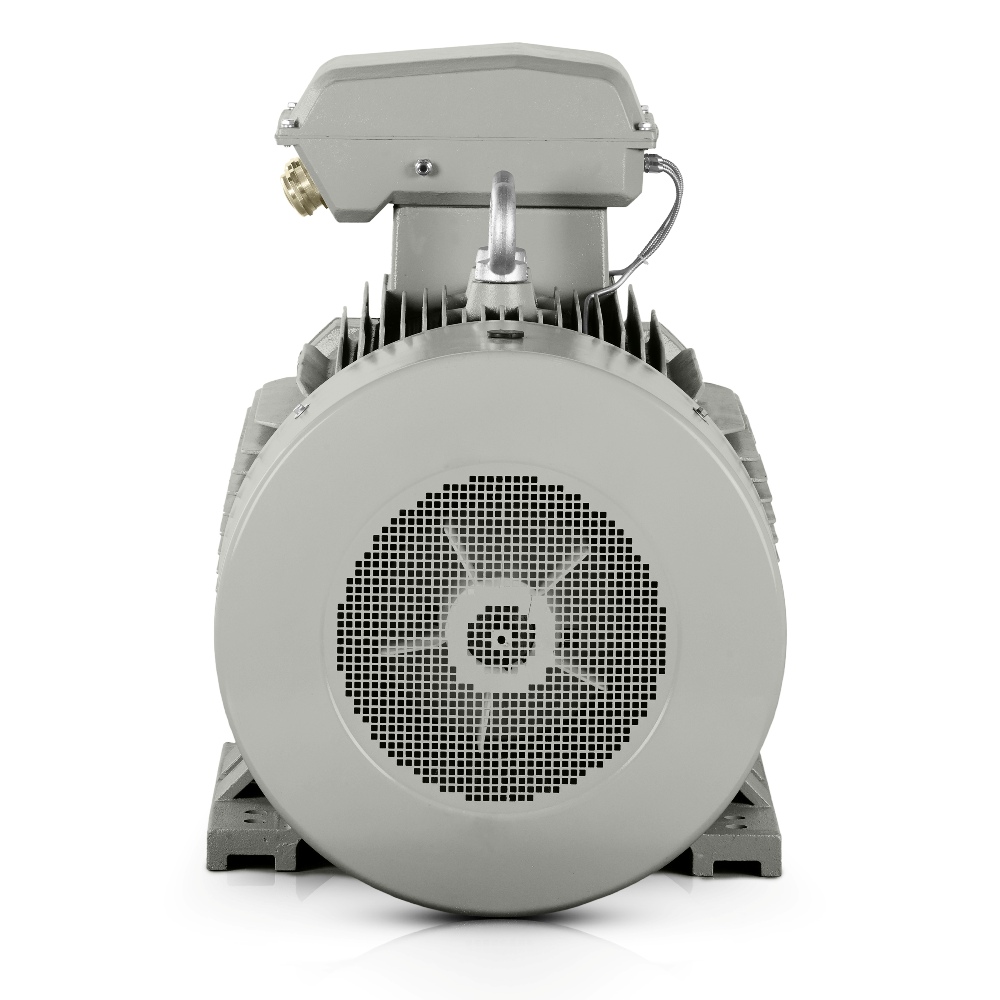

Dreiphasen-Elektromotor: 3LC-315L2-4, 200 kW
| Technische Grunddaten | |
| Motortyp | 3LC-315L2-4 |
| Nennleistung (kW) | 200 |
| Baugröße (mm) | 315 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 334 |
| Nennstrom 690 V (A) | 193,62 |
| Wirkungsgrad bei 100 % Last (%) | 96 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 5,274 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1412*727*1026 |
| Verpackungsgewicht (kg) | 1214 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Die Konstruktion des 3LC-315L2-4 ist darauf ausgelegt, Betriebseinsparungen und langfristigen Nutzen bei höher belasteten Antrieben zu bieten. Dieser 4-polige Elektromotor schafft eine solide Grundlage für Technologien, bei denen Wirkungsgrad, Anlaufmoment und Stabilität bei wiederholten Zyklen überwacht werden. Für mittelständische Unternehmen und große Fabriken bedeutet zuverlässige Leistung weniger Produktionsunterbrechungen und eine bessere Planbarkeit der Betriebskosten.
Wirkungsgradklasse IE3 reduziert den Verbrauch im Dauerbetrieb
Die Wirkungsgradklasse IE3 ist in diesem Segment besonders praktisch, wenn der Motor viele Stunden unter gleichmäßiger Last läuft. Der sehr hohe Wirkungsgrad hilft, ein sinnvolles Verhältnis zwischen Energieverbrauch und abgegebener mechanischer Leistung aufrechtzuerhalten, was in kontinuierlicher und mehrschichtiger Produktion geschätzt wird. Bei Antrieben, in denen jeder Prozentpunkt Verlust überwacht wird, schafft dies Spielraum für eine bessere Kostenplanung.
Eine Nennleistung von 200 kW und eine Nenndrehzahl von 1485 U/min unterstützen Anwendungen, die stabiles Drehmoment und gleichmäßiges Anlaufen benötigen. Mit einem 400/690-V-Anschluss eignet sich der 400-V-Elektromotor für übliche Industrienetze ohne unnötige Kompromisse bei der Schaltanlagenauslegung. Ein Nennstrom von 334 A bei △ 400V und 193,62 A bei Y 690V gibt Konstrukteuren ausreichend Flexibilität bei der Dimensionierung von Schutztechnik, Kabeln und Schaltgeräten.

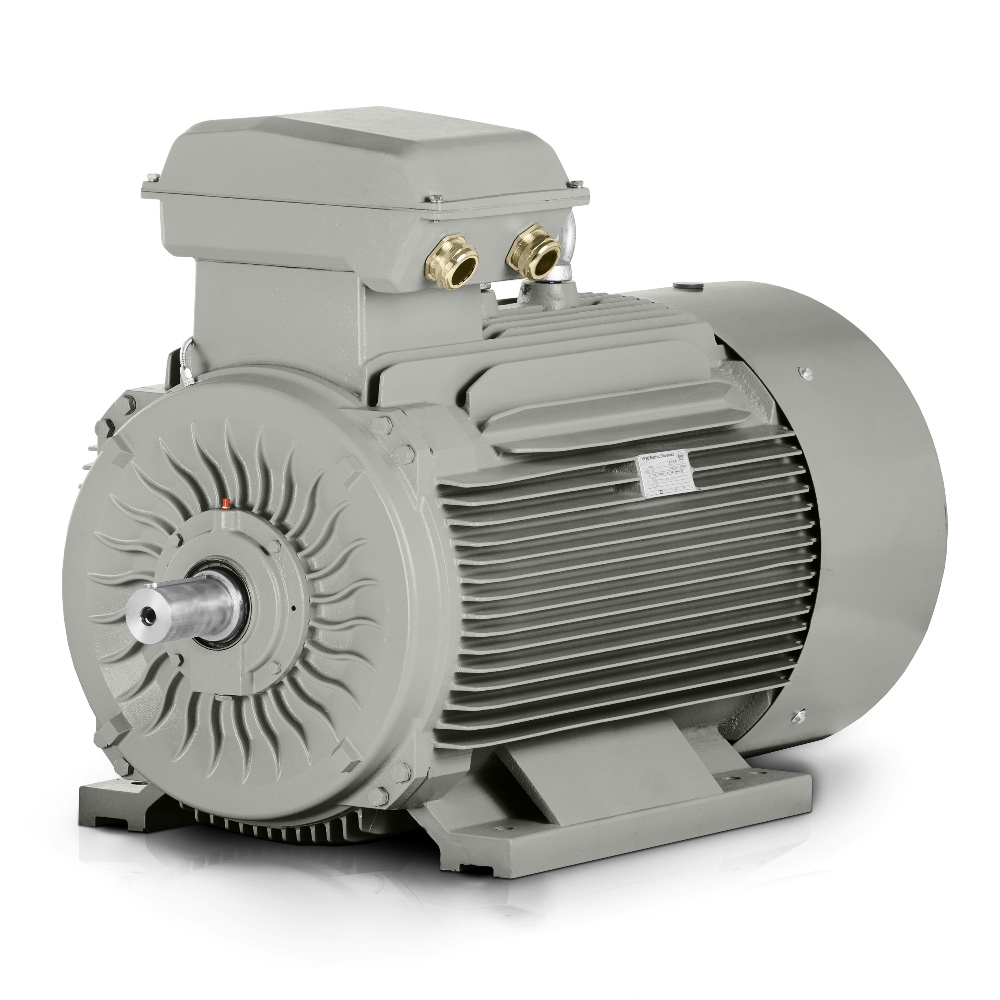

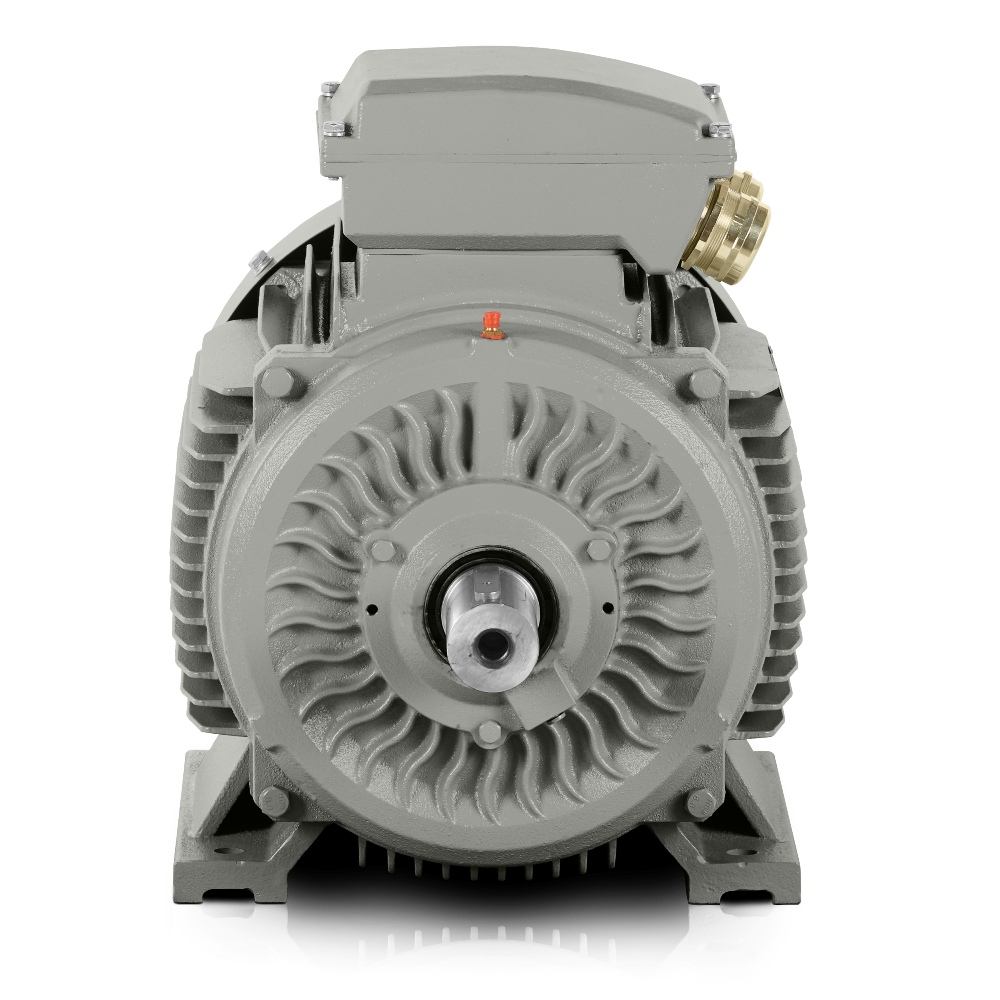

Robuster Graugussrahmen hält den Motor in anspruchsvollen Produktionslinien stabil
Ein robuster Graugussrahmen ist wichtig, wenn der Motor Vibrationen, höheren Getriebebelastungen oder Langzeitbetrieb in verschmutzten Umgebungen ausgesetzt ist. Verstärkte Lagerschilde aus Grauguss und verstärkte Graugussfüße erhöhen die Steifigkeit der Baugruppe und reduzieren die Übertragung unerwünschter Belastungen in die Befestigung. Für Konstrukteure ist dies ein Vorteil bei der Montage auf Rahmen, Grundplatten und Baugruppen mit höheren dynamischen Lasten.
Anlauf- und Bremsparameter helfen bei der Auslegung von Antrieben mit häufigen Starts. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,1 vermitteln ein wichtiges Bild davon, wie sich der Motor bei Beschleunigung und Überlast verhält. Ein Rotorträgheitsmoment von 5,274 kg/m² hilft zusätzlich bei der Beurteilung von Anlaufzeiten in Baugruppen mit stärkerer mechanischer Kopplung.
4-poliger Elektromotor für Pumpen, Förderanlagen und Mischtechnik
Dieser Drehstrom-Elektromotor eignet sich für Betriebe, die eine Kombination aus Leistung, Haltbarkeit und unkompliziertem Servicezugang benötigen. Ein Geräuschpegel von 88 dB(A) ist bei der Planung von Produktionshallen und der Abtrennung technologischer Einheiten wichtig, um sichere Arbeitsbedingungen zu erhalten. Kabelverschraubungen 2-M63X1.5 vereinfachen den Anschluss in Baugruppen mit robuster Kabelführung und industrieller Installation.
Das DE-Lager 6319-C3 und das NDE-Lager 6319-C3 unterstützen bei korrekt ausgelegter Schmierung und präziser Ausrichtung den Langzeitbetrieb. ISO-Zertifikate in den Herstellungsprozessen sind für viele Unternehmen besonders wichtig, weil sie Wareneingangskontrolle, interne Audits und eine wiederholbare Qualität bei wiederkehrenden Lieferungen vereinfachen. In der Antriebstechnik ist dieser Ansatz praktisch, da er das Risiko von Abweichungen bei Installation und späterem Service reduziert.
Konkrete industrielle Anwendungen für 3LC PRO
Der 3LC-315L2-4 verfügt über Parameter, die sich gut für anspruchsvolle Technologien mit höheren mechanischen und thermischen Belastungen eignen.
- Kreiselpumpe für Kühlwasser in einem Stahlwerk.
- Hauptabsaugventilator in einer Walzwerkhalle.
- Schüttgutförderer in einem Zementwerk.
- Gurtförderer für sortierte Zuschlagstoffe in Steinbruchtechnik.
- Mischer für Betonmischungen in einem Fertigteilwerk.
- Getreideschneckenförderer in einem Getreidesilo.
- Kompressoreinheit für Druckluft in einer Maschinenbauwerkstatt.
- Kunststoffextruder in der Polymerverarbeitung.
- Rotationssieb in einer Abfallrecyclinganlage.
- Pressenantrieb in einer Holzverarbeitungslinie.
- Brecher für Prozessmaterial in einer Rohstoffaufbereitungsanlage.
- Maschine zur Zellstoffherstellung in einer Papierfabrik.
- Pumpstation für Prozesswasser in der chemischen Produktion.
Verpackungsabmessungen von 1412*727*1026 mm und ein verpacktes Gewicht von 1214 kg sind für Logistik, Lagerung und die Planung der Handhabung im Werk wichtig. Bei der Auswahl des Motors für eine bestimmte Linie sollte auch berücksichtigt werden, wie er in die bestehende Antriebsbaugruppe passt, ob für neue Ausrüstung oder die Modernisierung einer älteren Maschine. Dieser 4-polige Elektromotor ist daher überall dort sinnvoll, wo von einer einzelnen Komponente stabiler Betrieb, lange Lebensdauer und vernünftige Betriebskosten erwartet werden.
Für technische Unterstützung bei der Auslegung, Anschlussvergleiche oder Verfügbarkeitsprüfungen kontaktieren Sie uns.
