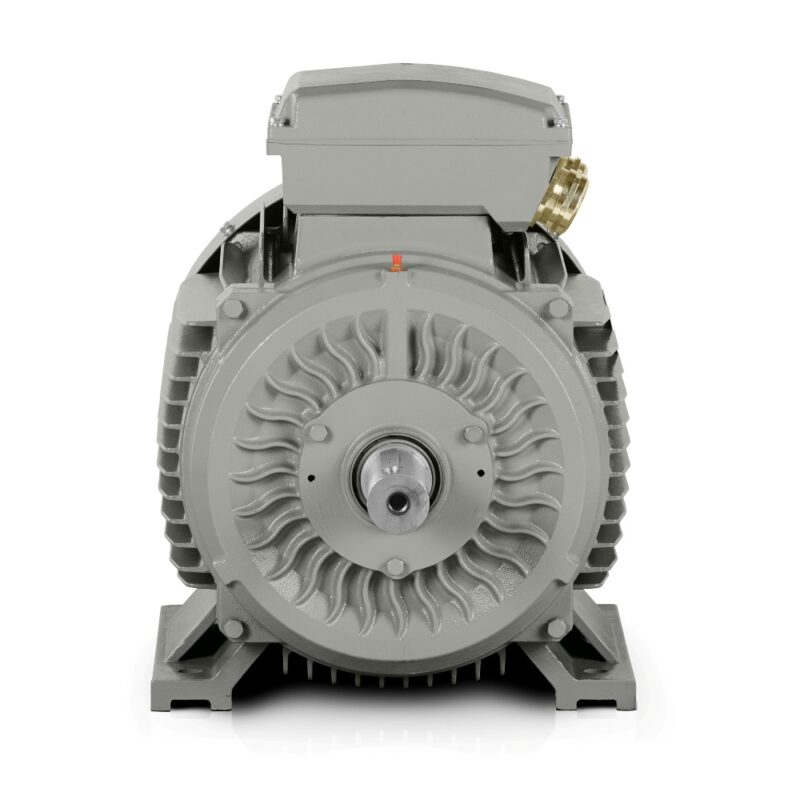

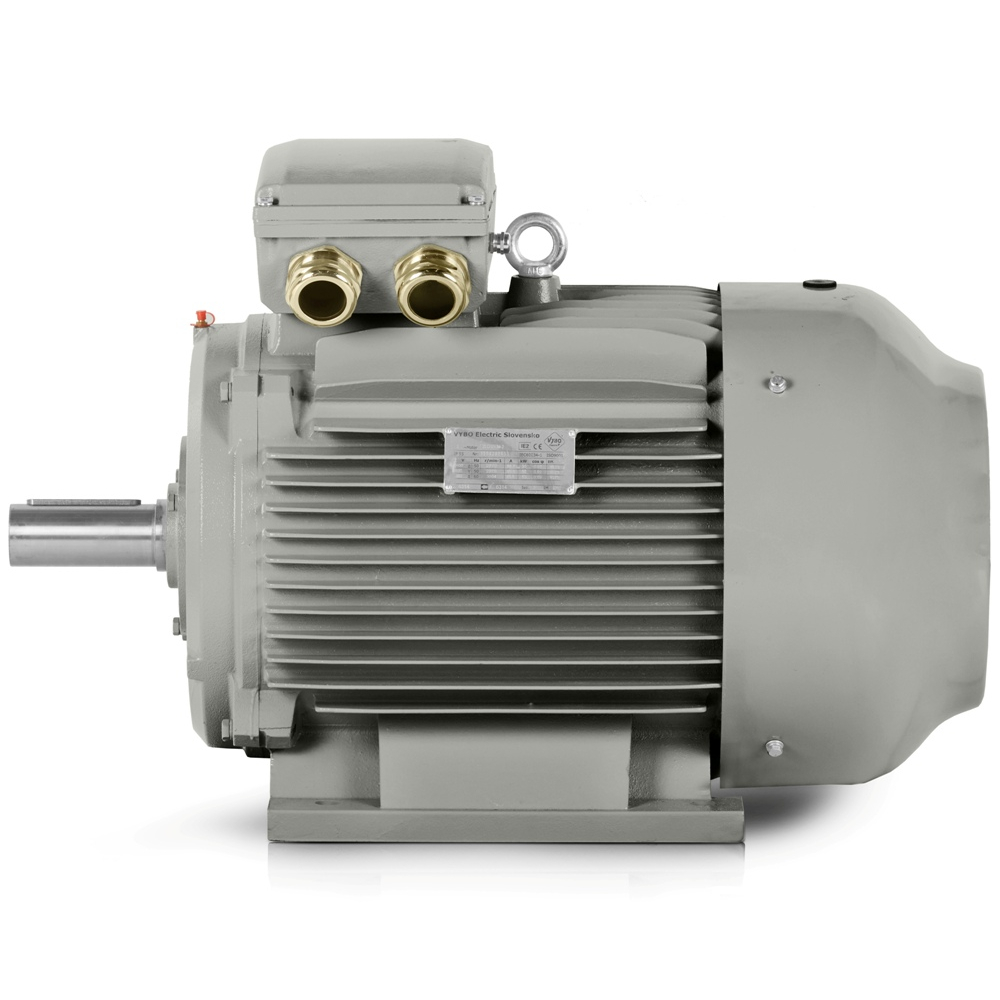

Dreiphasen-Elektromotor: 3LC-200L1-6, 18,5 kW
| Technische Grunddaten | |
| Motortyp | 3LC-200L1-6 |
| Nennleistung (kW) | 18,5 |
| Baugröße (mm) | 200 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 985 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 36 |
| Nennstrom 690 V (A) | 20,87 |
| Wirkungsgrad bei 100 % Last (%) | 91,7 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,81 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,1 |
| Anlaufstromverhältnis (LRA/RLA) | 7,3 |
| Rotorträgheitsmoment (kg·m²) | 0,36989 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M50X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 862*492*656 |
| Verpackungsgewicht (kg) | 248 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6312-C3/6312-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Die Konstruktion des 3LC-200L1-6 ist darauf ausgelegt, Effizienz und Mehrwert in Anwendungen zu liefern, in denen ein 1000-U/min-Elektromotor auch bei wechselnden Lasten stabil arbeiten muss. In der Leicht- und Mittelindustrie bietet er eine Lösung, die die Produktionskontinuität unterstützt, unnötige Stillstände reduziert und die Betriebskosten in einem vernünftigen Rahmen hält.
Die IE3-Effizienzklasse ist besonders bei längeren Arbeitszyklen wichtig, weil sie hilft, den Verbrauch auch bei normaler Last unter Kontrolle zu halten. Für Betriebe mit wiederholten Starts, Materialtransport oder kleineren technologischen Einheiten ergibt sich daraus ein praktischer Vorteil, der im täglichen Einsatz sichtbar wird.
1000-U/min-Elektromotor für ruhigen Betrieb in der Automatisierung
Die industrielle Automatisierung legt Wert auf gleichmäßige Kraftübertragung, unkomplizierten Anschluss und über die Zeit wiederholbares Verhalten. Dieser Drehstrom-Elektromotor mit einem Nennstrom von 36 A bei △ 400 V und 20,87 A bei Y 690 V eignet sich für Baugruppen, bei denen Kompatibilität mit dem Stromversorgungssystem und ein vorhersehbares Antriebsverhalten wichtig sind. Ein Leistungsfaktor von 0,81 und ein Wirkungsgrad von 91,7 % unterstützen einen wirtschaftlichen Betrieb ohne unnötige Netzbelastung.
Eine Nenndrehzahl von 985 U/min ermöglicht eine gleichmäßige Kraftübertragung in Technologien, die keinen abrupten Stößen ausgesetzt werden sollen. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2,1 und ein Anlaufstromverhältnis von 7,3 geben dem Konstrukteur Flexibilität bei der Auslegung des Antriebs, auch für Anwendungen mit häufigeren Starts.
Robustes Gusseisengehäuse für lange Lebensdauer in Industrieanlagen
Die Gusseisenkonstruktion ist eines der Elemente, die in der Werkstattpraxis die Montagesteifigkeit und Vibrationsbeständigkeit bestimmen. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße helfen, die präzise Position des Motors innerhalb der Baugruppe beizubehalten, was für Pumpen, Förderer und kompakte technologische Einheiten wichtig ist. Ein Geräuschpegel von 73 dB(A) bleibt auch für übliche Industrieumgebungen angemessen.
DE-Lager 6312-C3 und NDE-Lager 6312-C3 sind für zuverlässigen Betrieb bei längerer Belastung ausgewählt, während ein Rotorträgheitsmoment von 0,370 kg/m² bei der Beurteilung der Anlaufdynamik hilft. Kabelverschraubungen 2-M50X1.5 vereinfachen den Anschluss in Schaltanlagen und Maschinenanwendungen, bei denen eine saubere, wartungsfreundliche Kabelführung erwartet wird. Für den Betrieb als 400-V-Elektromotor ist dies eine Lösung für typische Produktionsknoten.
1000-U/min-Elektromotor für Maschinen, die ohne Stillstand laufen müssen
Dieser Drehstrom-Elektromotor eignet sich für Anlagen, die mechanische Belastung, industrielle Automatisierung und die Anforderung an langfristigen Betrieb ohne häufige Eingriffe verbinden. Verpackungsabmessungen von 862*492*656 mm und ein verpacktes Gewicht von 248 kg vereinfachen die Planung von Transport, Positionierung und Handling bei Versand und Installation. ISO-Zertifikate sind bei vielen industriellen Beschaffungen wichtig, weil sie die Konformitätsprüfung in internen Verfahren vereinfachen.
In der Praxis wird dieser 1000-U/min-Elektromotor in Zuführförderern, Mischern, kleinen Kompressorbaugruppen sowie Antrieben für Reinigungs- und Hilfstechnologien eingesetzt. Mit einer Leistung von 18,5 kW ist er für Aufgaben vorbereitet, die Leistungsreserve für Last und kurzfristige Betriebsschwankungen erfordern.
Anwendungen, in denen die Leistung im täglichen Betrieb genutzt wird
Die folgenden Einsatzbereiche decken typische Anwendungen in der Leicht- und Mittelindustrie ab:
- Hauptantrieb eines Bandförderers für eine Verpackungslinie.
- Antrieb eines Schneckenförderers für Schüttgüter.
- Antrieb eines Mischbehälters in der Lebensmittelverarbeitung.
- Antriebseinheit für einen industriellen Absaugventilator.
- Antrieb einer Prozesswasserpumpe in einer Aufbereitungsanlage.
- Einheit für das Hydrauliksystem einer kleineren Presse.
- Motor für eine Granulierlinie in der Kunststoffverarbeitung.
- Antrieb eines Trommelmischers für Baumischungen.
- Antriebsmotor für eine Kreiselpumpe in einem Kühlkreislauf.
- Antrieb eines Rollenförderers in einer Montagehalle.
- Einheit für eine Verpackungsmaschine mit intermittierendem Zyklus.
- Antrieb eines Brechers in einer Recycling-Vorsortierlinie.
- Motor für ein kleineres Prozessluft-Kompressormodul.
Für eine Beschaffung, die langfristige Betriebssicherheit gewährleisten soll, bestellen Sie den 3LC-200L1-6 rechtzeitig. Bei Lagerbedarf ist schnelle Verfügbarkeit wichtig, insbesondere wenn die Produktionslinie ohne Verzögerung wieder in Betrieb gehen muss.
