Dreiphasen-Elektromotor: 3LC-180M-4, 18,5 kW
| Technische Grunddaten | |
| Motortyp | 3LC-180M-4 |
| Nennleistung (kW) | 18,5 |
| Baugröße (mm) | 180 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1475 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 33,5 |
| Nennstrom 690 V (A) | 19,42 |
| Wirkungsgrad bei 100 % Last (%) | 92,6 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,8 |
| Rotorträgheitsmoment (kg·m²) | 0,1679 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M40X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 802*447*576 |
| Verpackungsgewicht (kg) | 182 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6311-C3/6311-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |

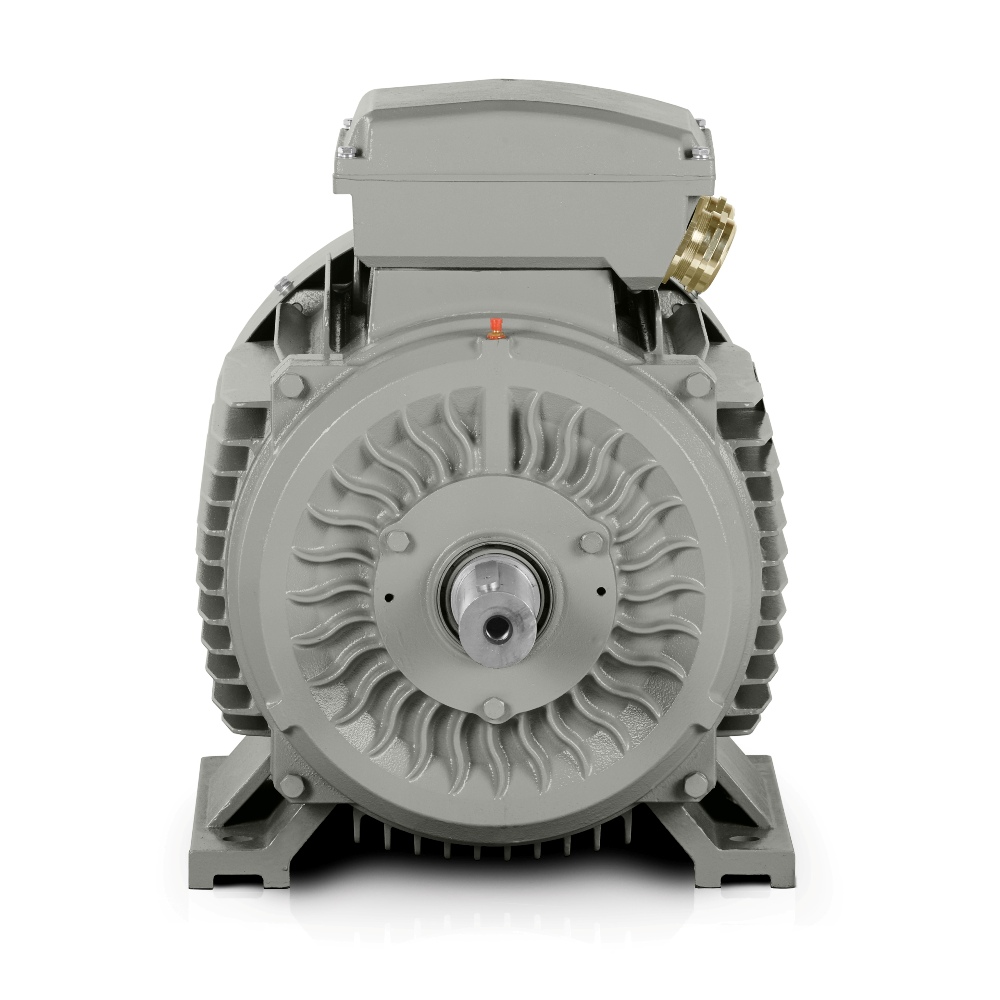

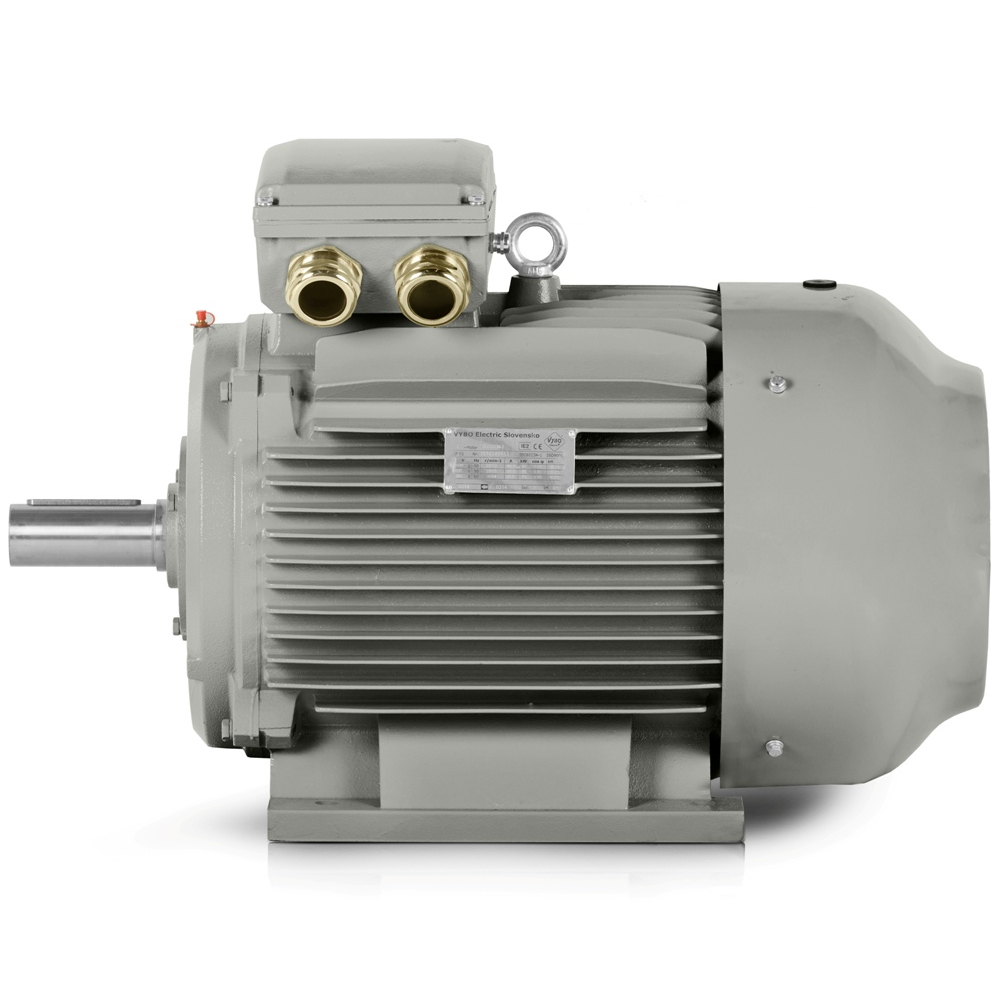

Ein robuster Gusseisenrahmen gibt diesem 4-poligen Elektromotor eine solide Grundlage für den täglichen Betrieb in der Leicht- und Mittelindustrie. Das Modell 3LC-180M-4 bietet ein ideales Verhältnis zwischen Anschaffungspreis und Energieeinsparungen, was bei Antrieben für Produktionslinien, Förderer und Verarbeitungsanlagen entscheidend ist.
Die Konstruktion mit verstärkten Lagerschilden und Gusseisenfüßen erhöht die Widerstandsfähigkeit gegen Vibrationen, ungenaue Ausrichtung und langfristige Belastung im zyklischen Betrieb. Genau deshalb bewährt sich dieser Drehstrom-Elektromotor überall dort, wo vom Antrieb stabiles Anlaufen, präzise Drehzahlhaltung und minimale Serviceeingriffe gefordert werden.
4-poliger Elektromotor für den stabilen Betrieb von Produktionstechnologien
Eine Nenndrehzahl von 1475 U/min bietet einen ausgewogenen Kompromiss zwischen Drehmoment und Drehzahl, was bei Antrieben für Rührwerke, Pumpen und kleinere Kompressoreinheiten hilfreich ist. Ein Nennstrom von 33.5 A bei △ 400 V und 19.42 A bei Y 690 V vereinfacht die Auslegung der Schaltanlage und die Dimensionierung des Schutzes in Maschinenbaugruppen.
In der Praxis wird dies sowohl von OEM-Herstellern als auch von Instandhaltungsteams geschätzt, die einen Motor ohne unnötige Kompromisse beim Anlauf und unter Last benötigen. Ein Anlaufmomentverhältnis von 2 und ein Kippmomentverhältnis von 2.3 unterstützen eine zuverlässige Beschleunigung in Anwendungen, bei denen die Anlage unter Last startet. Ein Anlaufstromverhältnis von 7.8 hilft außerdem, das Verhalten beim Einschalten genauer einzuschätzen.
IEC-Baugröße 180 mm für einfache Integration in Maschinen
Die IEC-Baugröße 180 mm erleichtert die Integration in bestehende Rahmen, Getriebe und Pumpeneinheiten. Kabelverschraubungen 2-M40X1.5 vereinfachen den Anschluss in Schaltanlagen und erleichtern die Installation in kompakten technologischen Einheiten.
- Produktionsförderer in einer Verpackungslinie.
- Schneckenförderer bei der Kunststoffgranulierung.
- Kreiselpumpe in einer Wasseraufbereitungsanlage.
- Rührwerk in einem Lebensmittelverarbeitungstank.
- Lüftungsventilator für die Belüftung einer Werkhalle.
- Presseinheit in der leichttechnischen Produktion.
- Betriebsantrieb für eine kleinere Kompressoreinheit.
IE3-Elektromotor reduziert den Energiebedarf bei stabiler Last
Die Wirkungsgradklasse IE3 unterstützt Energieeffizienz, die sich bei längeren Lastzyklen ebenso wie bei wiederholtem täglichem Einsatz bemerkbar macht. Sehr hoher Wirkungsgrad ist besonders vorteilhaft in Anlagen, in denen der Motor einen großen Teil der Schicht läuft und jeder Prozentpunkt Unterschied bei den Verlusten die Kosten beeinflusst.
Ein Wirkungsgrad von 92.6% und ein Leistungsfaktor von 0.86 helfen, die zugeführte Energie in typischen industriellen Anwendungen besser zu nutzen. Ein Geräuschpegel von 76 dB(A) eignet sich für Produktionsbereiche, in denen auch die akustische Belastung am Arbeitsplatz überwacht wird. Ein Rotorträgheitsmoment von 0.168 kg/m² unterstützt ein vorhersehbares Verhalten beim Starten und Stoppen.
Bewährter Motor für Tausende industrielle Installationen
Dieser IE3-Elektromotor basiert auf einer Lösung, die sich in Tausenden industriellen Installationen bewährt hat, von kleineren technologischen Einheiten bis zu seriellen OEM-Baugruppen. Das DE-Lager 6311-C3 und das NDE-Lager 6311-C3 tragen zur langfristigen Betriebsstabilität bei, was sowohl in der kontinuierlichen Produktion als auch bei häufigen Starts wichtig ist.
Ein Verpackungsgewicht von 182 kg und Verpackungsabmessungen von 802*447*576 mm vereinfachen die Logistik beim Versand zum Einsatzort oder in ein Montagelager. Das Modell 3LC-180M-4 ist für Anwendungen bereit, bei denen zuverlässiger Betrieb, unkomplizierte Integration und kontrollierte Betriebskosten erwartet werden. Nutzen Sie das Angebot und rüsten Sie Ihren Antrieb mit einem Motor aus, der Energieeffizienz und langfristige Betriebssicherheit unterstützt.
