Elektromotor 18,5 kW, 2930 U/min, 400 V, 1AL-160L-2

Elektromotor 1AL-160L-2 18,5 kW für Technologien, bei denen Dauerbetrieb und hohe Betriebssicherheit wichtig sind

In vielen Industriebetrieben zählt nicht nur die Motorleistung selbst, sondern vor allem, wie sich der Motor bei kontinuierlicher Arbeit, wiederholtem Start und längerer Belastung unter realen Bedingungen verhält. Der Elektromotor 1AL-160L-2 von VYBO Electric ist genau für eine solche Umgebung ausgelegt. Es handelt sich um einen dreiphasigen Asynchron-Elektromotor mit einer Leistung von 18,5 kW, einer 2-poligen Ausführung und einer Nenndrehzahl von 2930 U/min bei 50 Hz. Die Nennspannung von 400/690 V mit Dreieck/Stern-Schaltung entspricht industriellen elektrischen Systemen, in denen eine zuverlässige Leistungsübertragung und stabiler Betrieb in einer höheren Leistungsklasse erforderlich sind.

Die Baugröße 160 ordnet dieses Modell Technologien zu, in denen der Motor zu den tragenden Teilen des Antriebs gehört. In Anlagen, die einen kontinuierlichen Materialtransport, eine stabile Absaugung, Medienzirkulation oder einen regelmäßigen Mischprozess gewährleisten, muss der Antrieb ohne unnötige Schwankungen arbeiten. Genau hier passt der 1AL-160L-2 besonders gut. Er eignet sich für Fördersysteme, Ventilatorbaugruppen, Absauganlagen, Umwälzpumpen, Mischtechnik, Verpackungslinien, Sortierstationen, Dosierbaugruppen, Handhabungsarbeitsplätze und technologische Systeme, die einen schnelllaufenden Motor mit solider Leistungsreserve benötigen.

Zuverlässige Grundlage für leistungsstärkere Industrieantriebe

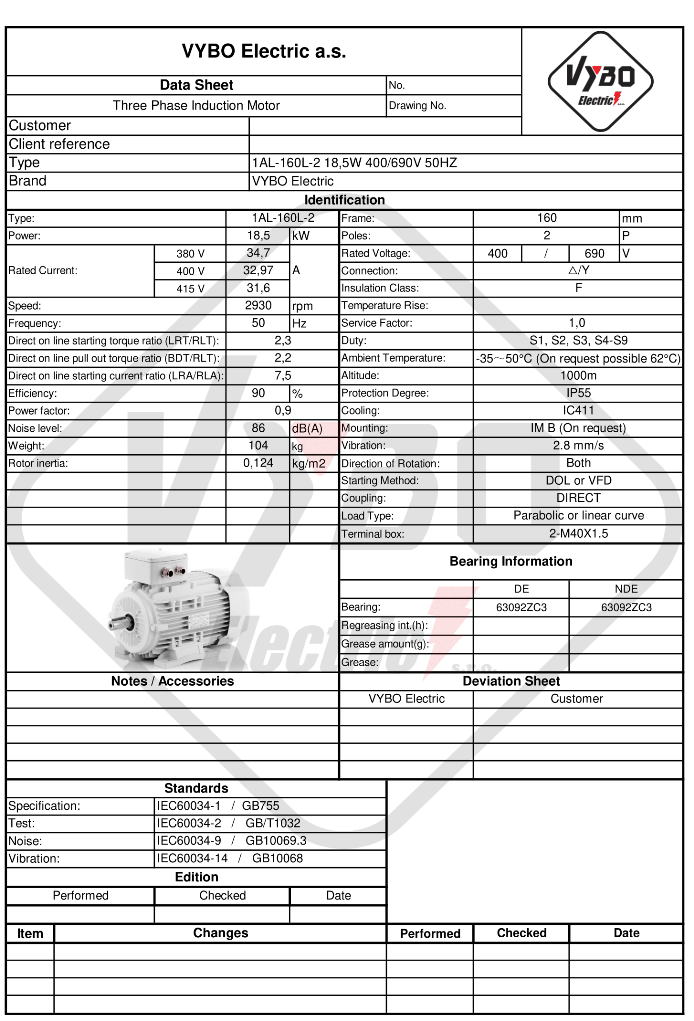

Das Modell 1AL-160L-2 arbeitet mit einem Leistungsfaktor von 0,9 und einem Wirkungsgrad von 90%. Der Nennstrom beträgt 31,6 A bei 400 V und 19,11 A bei 690 V. Für Anlagen dieser Klasse sind dies wichtige Werte für die Auslegung von Stromversorgung, Schutz und der gesamten elektrischen Lösung. Die Leistung von 18,5 kW in Verbindung mit einer Drehzahl von 2930 U/min bildet eine passende Grundlage für Technologien, die einen dynamischen Antrieb und stabile Leistung während längerer Arbeitszyklen benötigen.

Beim Anlauf verhält sich der Motor mit Parametern, die seinem Leistungsniveau entsprechen. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,5 eignen sich für Anlagen, in denen der Motor wiederholt startet oder nach dem Start schnell in einen stabilen Betriebszustand übergehen muss. In der Praxis profitieren davon eine Förderlinie mit regelmäßigem Hochlauf, eine Ventilatoreinheit mit Fokus auf gleichmäßigen Betrieb sowie ein Pumpen- oder Mischsystem, das bei jedem Start Sicherheit benötigt.

Konstruktion für Industrieumgebungen und regelmäßige Belastung

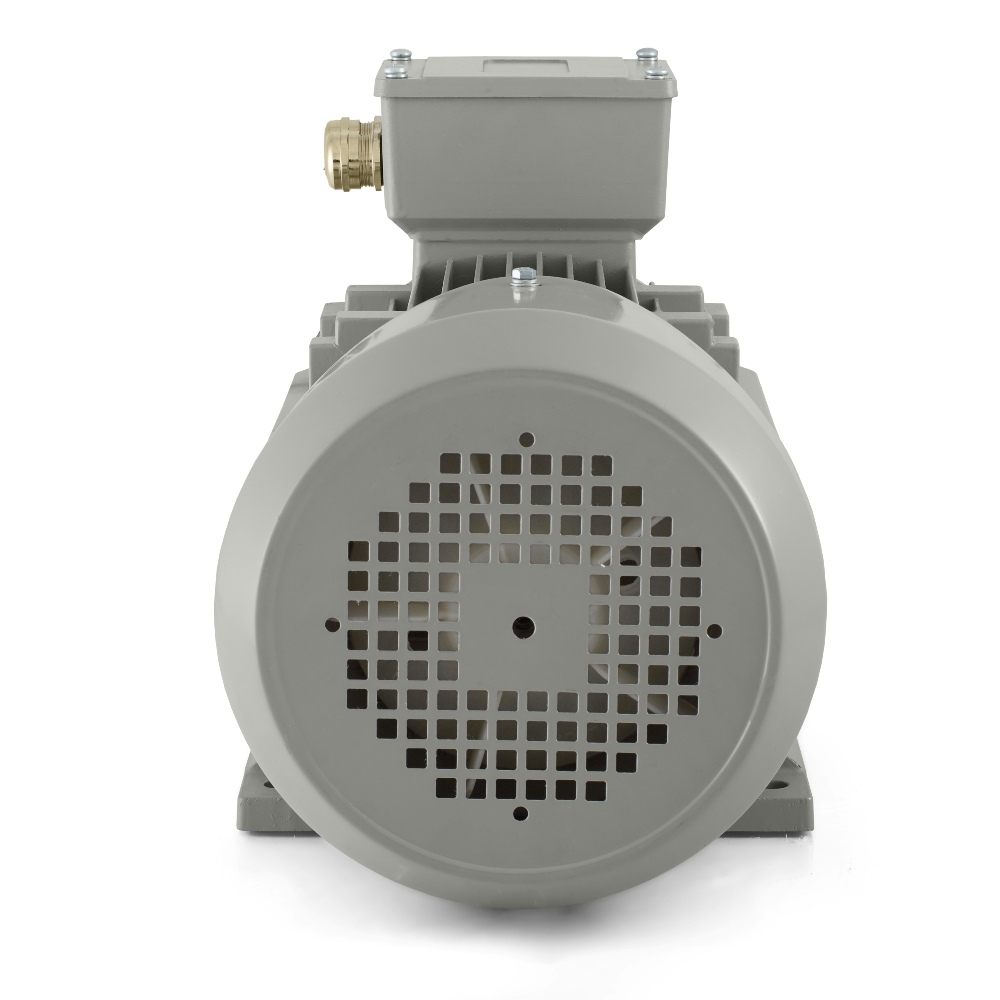

Der Elektromotor 1AL-160L-2 ist in einem Aluminiumgehäuse ausgeführt und arbeitet mit Schutzart IP55. Dieser Schutz ist überall wichtig, wo der Motor Staub, normaler Betriebsfeuchtigkeit oder Strahlwasser ausgesetzt ist. In Industriehallen, Technikräumen, Maschinenbaubetrieben und technologischen Baugruppen ist dies ein praktischer Vorteil, da der Antrieb für den täglichen Einsatz in einer realen Arbeitsumgebung vorbereitet ist. Die Kühlung IC411 unterstützt unter höherer Belastung und bei längerem Betrieb ein stabiles thermisches Verhalten. Isolationsklasse F und Erwärmungsklasse B ergänzen eine konstruktive Grundlage für den regelmäßigen Betrieb in leistungsstarken Anlagen.

Mechanisch arbeitet der Motor mit einer Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einem Geräuschpegel von 86 dB(A). Die Auswuchtung erfolgt mit halber Passfeder und der Motor kann in beide Richtungen drehen. Das schafft mehr Flexibilität bei der Maschinenkonstruktion und bei Lösungen, die eine Drehrichtungsumkehr oder universellere Montage des Antriebs erfordern. Auf DE- und NDE-Seite werden Lager 6309-2ZC3 eingesetzt. Die Schmierung erfolgt mit Lithiumfett Nr. 2, passend zum industriellen Einsatz in dieser Leistungsklasse.

Betriebsarten für moderne Produktionsprozesse

Der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Dies ermöglicht einen breiten Einsatz im Dauerbetrieb sowie in Prozessen, in denen der Betrieb regelmäßig unterbrochen wird oder sich entsprechend dem Arbeitsablauf ändert. Der Servicefaktor von 1,0 entspricht den Nennbetriebsbedingungen, und die parabolische oder lineare Lastkennlinie erweitert die Einsatzmöglichkeiten in verschiedenen Arten technologischer Anlagen. In einem Betrieb kann dieses Modell einen gleichmäßigen Transport gewährleisten, in einem anderen die Lufttechnik, andernorts einen Pumpenprozess oder die regelmäßige Bewegung einer Produktionseinheit.

Als Startmethode eignet sich DOL. Der Motor kann außerdem mit einem Frequenzumrichter oder einem Sanftstarter gesteuert werden, wenn die jeweilige Technologie dies erfordert. In der Praxis ist das bei der Modernisierung von Anlagen, bei gewünschtem kontrolliertem Start oder bei einer präziseren Anpassung des Antriebs an eine bestimmte Aufgabe nützlich.

Die Plattform 1AL OPTIMAL und flexible Montage

Das Modell 1AL-160L-2 gehört zur Baureihe 1AL OPTIMAL, die für ein ausgezeichnetes Preis-Leistungs-Verhältnis, hohe Kompatibilität und bewährte Qualität in der industriellen Praxis bekannt ist. Die Serie ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich, was die Installation in neuen Maschinen und modernisierten Anlagen erleichtert. Zu den praktischen Vorteilen der Plattform gehören ein verstärkter Klemmenkasten, verbesserter IP55-Schutz des Klemmenkastens, eine Stahl-Lüfterhaube, kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein sorgfältig gestaltetes Gehäuse zur Steigerung der Kühlleistung und verstärkte Lager.

Der Motor ist mit Kabeleinführungen 2-M40X1.5 ausgestattet. Das Rotorträgheitsmoment von 0,124 kg·m² ergänzt das Bild des Verhaltens beim Start und bei Änderungen des Betriebszustands. Der Elektromotor 1AL-160L-2 ist damit eine Lösung für Technologien, die eine Leistung von 18,5 kW, eine Drehzahl von 2930 U/min, Schutzart IP55 und eine für stabilen und langfristigen Industriebetrieb vorbereitete Konstruktion benötigen.
