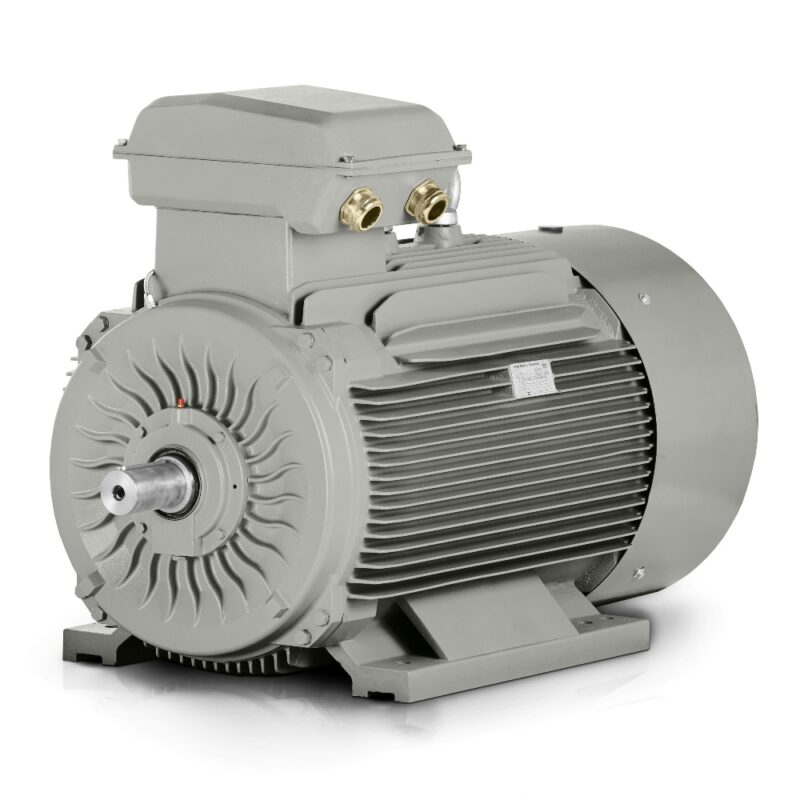

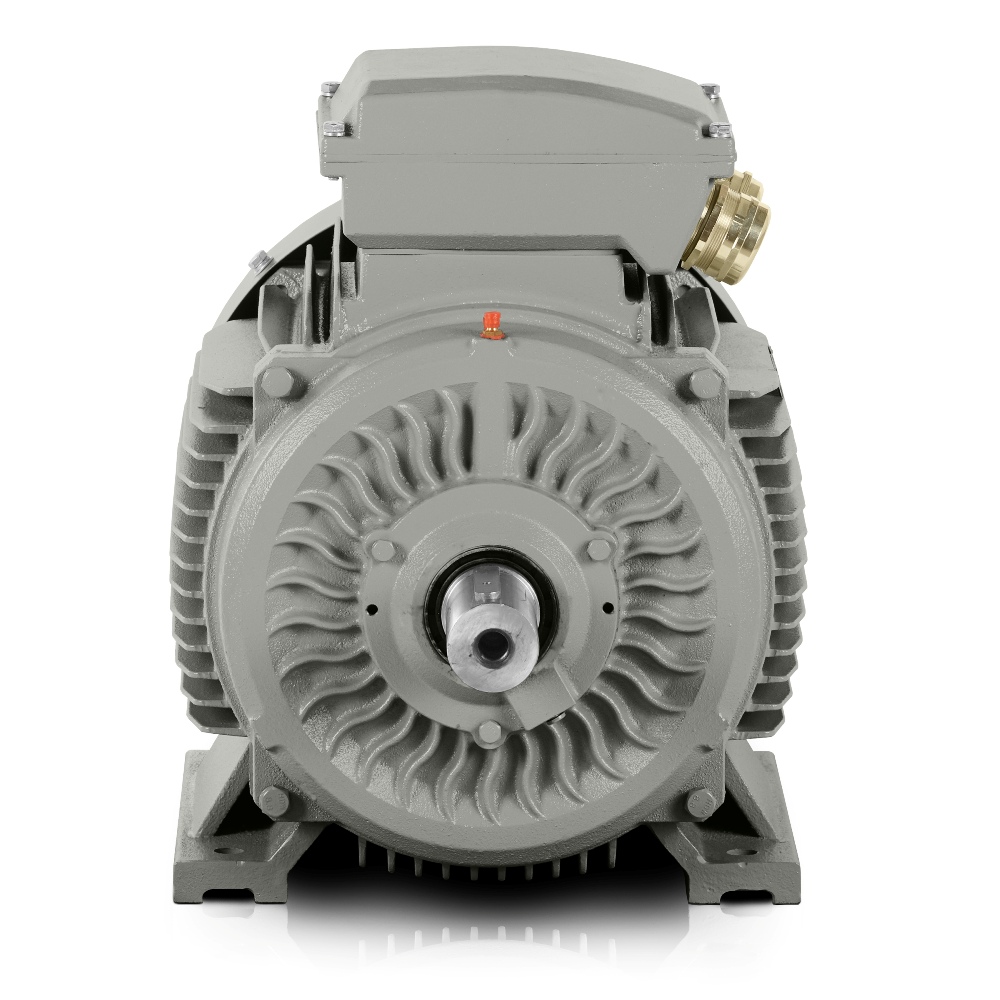

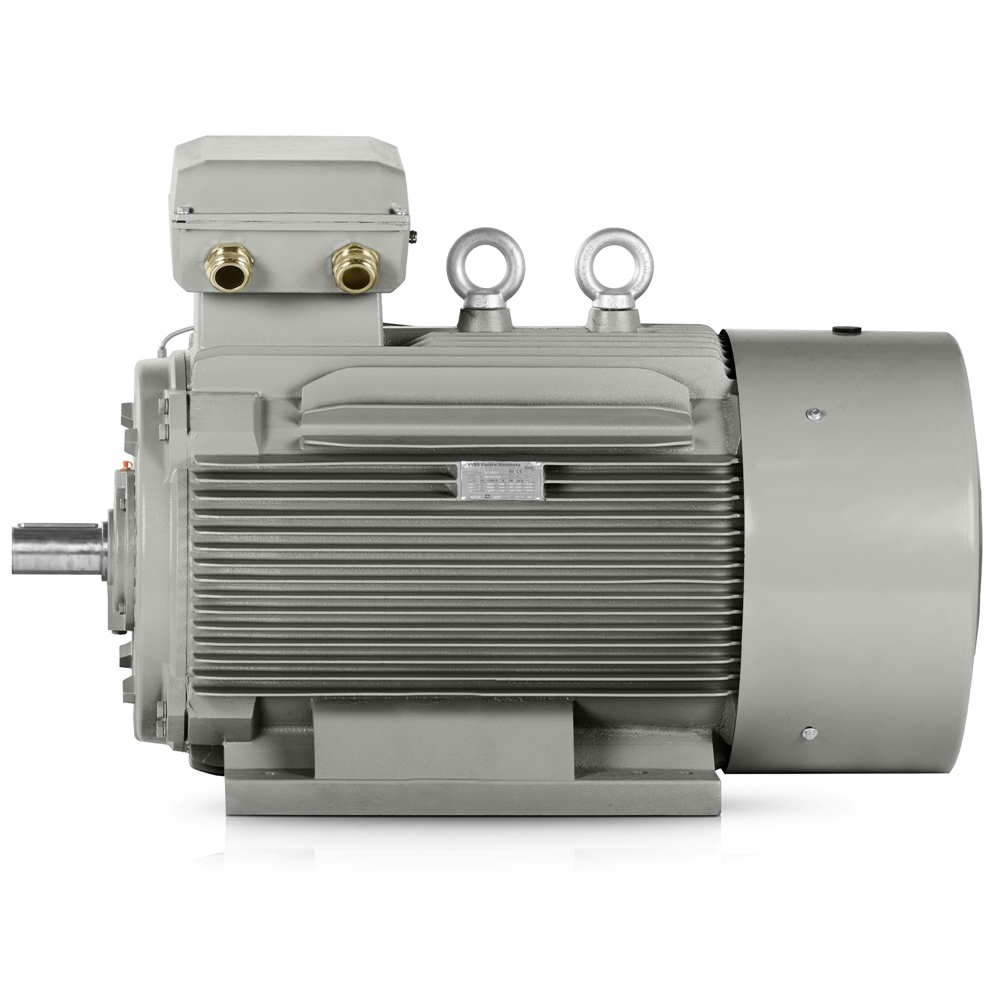

Dreiphasen-Elektromotor: 3LC-315L1-4, 160 kW
| Technische Grunddaten | |
| Motortyp | 3LC-315L1-4 |
| Nennleistung (kW) | 160 |
| Baugröße (mm) | 315 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1485 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 271 |
| Nennstrom 690 V (A) | 157,10 |
| Wirkungsgrad bei 100 % Last (%) | 95,8 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,89 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2,2 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 4,605 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1412*727*1026 |
| Verpackungsgewicht (kg) | 1088 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Ein robuster Graugussrahmen gibt diesem 1500-U/min-Elektromotor eine solide Grundlage für den Langzeitbetrieb in Mehrschichtfabriken, in denen Vibrationen, Wärme und häufige Starts zu erwarten sind. Das Modell 3LC-315L1-4 verbindet Effizienz und wirtschaftlichen Nutzen, die von mittelständischen Unternehmen und Betreibern großer Produktionseinheiten bei der Auslegung eines neuen Antriebs oder beim Austausch einer bestehenden Maschine geschätzt werden.
1500-U/min-Elektromotor für den stabilen Betrieb von Produktionslinien
Eine Nenndrehzahl von 1485 U/min eignet sich gut für Anwendungen, die eine gleichmäßige Kraftübertragung ohne unnötige Schwankungen erfordern. Ein Drehstrom-Elektromotor in dieser Ausführung unterstützt den zuverlässigen Start von Förderern, Rührwerken und technologischen Einheiten im Dauerbetrieb. In der Praxis bedeutet dies weniger Wartungseingriffe und eine bessere Vorhersehbarkeit bei der Planung von Stillständen.
Bei längerer Belastung hilft auch ein Leistungsfaktor von 0,89, indem er zu einer sinnvolleren Nutzung der zugeführten Energie beiträgt. Ein IE3-Elektromotor lohnt sich daher überall dort, wo die Betriebskosten monatlich überwacht werden und jeder Effizienzpunkt die Bilanz der gesamten Linie beeinflusst. Gleichzeitig hält dieser 1500-U/min-Elektromotor auch unter anspruchsvolleren Betriebsbedingungen eine stabile Leistung.
Robuster Graugussrahmen für Betrieb mit Vibrationen und Stoßbelastungen
Der Graugussrahmen zusammen mit verstärkten Lagerschilden und starren Füßen hilft dem Motor, Montage- und Betriebskräften standzuhalten, wie sie in metallurgischen, verarbeitenden und Verpackungslinien üblich sind. Aus konstruktiver Sicht hilft der robuste Körper, die Übertragung von Vibrationen in die Maschinenbefestigung zu dämpfen und das Risiko einer Fehlausrichtung im Langzeitbetrieb zu reduzieren. Dies ist besonders in großen Fabriken ein praktischer Vorteil, in denen Maschinen während der Schicht wiederholt gestartet werden.
In Betrieben mit höherer mechanischer Belastung bewähren sich auch das DE-Lager 6319-C3 und das NDE-Lager 6319-C3. Diese Anordnung hilft, den Betrieb auch bei höheren Wellenlasten innerhalb akzeptabler Toleranzen zu halten und das Risiko vorzeitigen Verschleißes zu senken. Zusammen mit einem Rotorträgheitsmoment von 4,605 kg/m² erhält der Betreiber einen Motor, der für Technologien geeignet ist, bei denen gleichmäßige Beschleunigung und stabiler Lauf ohne unerwünschten Schlupf wichtig sind.
Wirkungsgradklasse IE3 reduziert den Druck auf die Betriebskosten
Die Wirkungsgradklasse IE3 bietet einen sehr hohen Wirkungsgrad, der sich besonders bei Motoren bemerkbar macht, die täglich viele Stunden laufen. Mit einer Leistung von 160 kW und einem Wirkungsgrad von 95,8 % kann diese Lösung den Energiebedarf langfristig reduzieren, ohne Änderungen am Betriebsrhythmus der Maschine zu erfordern. Ingenieure profitieren außerdem davon, dass der Motor für ein breites Anwendungsspektrum geeignet bleibt und sich gut in Projekte zur Modernisierung von Antrieben integrieren lässt.
Ein Nennstrom von 271 A bei △ 400 V und 157,1 A bei Y 690 V bietet ausreichende Flexibilität für die Schaltanlagenauslegung und die Dimensionierung von Schutzgeräten. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,1 unterstützen die Beurteilung von Starts unter Last, was für Konstrukteure von Förderern, Pumpen, Kompressoreinheiten und Mühlen wesentlich ist. Kabelverschraubungen 2-M63X1.5 vereinfachen den Anschluss in beengten Installationen.
Bewährt in Tausenden industrieller Installationen
Die tägliche Praxis in Werken bestätigt, dass Drehstrom-Elektromotoren dieser Klasse in Tausenden industrieller Installationen eingesetzt werden. Sie treiben Gurtförderer, Banddosierer für Schüttgüter, Kreiselpumpen für Kühlwasser, Ventilatoreinheiten, Schraubenkompressoren, Mischer für Prozessmedien und Granulationslinien an. Diese Einsatzbreite zeigt, dass der Motor sowohl in neue Projekte als auch als Ersatz für bestehende Antriebe ohne aufwendige Anpassungen integriert werden kann.
Ein Geräuschpegel von 88 dB(A) ist ein Wert, der bei der Planung von Maschinenraum und Einhausung berücksichtigt werden kann. Verpackungsabmessungen von 1412*727*1026 mm und ein verpacktes Gewicht von 1088 kg sind für Logistik, Positionierung und die Vorbereitung von Hebe- und Handhabungstechnik wichtig. Wenn Sie einen Motor für anspruchsvolle Produktionstechnik benötigen, bestellen Sie ihn rechtzeitig, um Stillstandszeiten zu verkürzen und den Produktionsplan einzuhalten.
