Elektromotor 1,5 kW, 2850 U/min, 400 V, 1AL-90S-2

Elektromotor 1AL-90S-2 1,5 kW für Anwendungen, bei denen hohe Drehzahl, kompakte Bauform und zuverlässiger Einsatz zusammenkommen

Der Elektromotor 1AL-90S-2 von VYBO Electric ist ein dreiphasiger Asynchronmotor für industrielle Anlagen, die einen zuverlässigen Antrieb mit hoher Arbeitsgeschwindigkeit und robuster Ausführung benötigen. Die Leistung von 1,5 kW, die 2-polige Bauweise und die Nenndrehzahl von 2850 U/min bei einer Frequenz von 50 Hz machen dieses Modell zu einer ausgezeichneten Wahl für Geräte, bei denen eine dynamische mechanische Leistung, stabiler Betrieb und gute Eignung für die tägliche Belastung erwartet werden. Die Nennspannung von 230/400 V und die Dreieck/Stern-Schaltung ermöglichen eine einfache Integration in übliche Drehstromsysteme.

Die Baugröße 90 bietet bereits eine spürbar solidere Basis für technologische Einheiten, in denen der Antrieb während der gesamten Schicht regelmäßige Arbeit bewältigen muss und zugleich vernünftige Einbaumaße beibehalten soll. Genau hier zeigt sich der praktische Wert des Motors: Er verbindet hohe Drehzahl, kompakte Industriebauweise und Betriebssicherheit in einem Umfeld, in dem von der Technik langfristige Zuverlässigkeit erwartet wird.

Kräftiger Arbeitsrhythmus für dynamische Technologien

Beim Modell 1AL-90S-2 ist vor allem entscheidend, wie es sich im realen Betrieb verhält. Der Nennstrom beträgt 5,72 A bei 230 V und 3,29 A bei 400 V, was eine solide Grundlage für die korrekte elektrische Dimensionierung bietet. Der Motor arbeitet mit einem Leistungsfaktor von 0,84 und einem Wirkungsgrad von 78,5 % und bietet damit ein ausgewogenes Verhältnis zwischen Leistung, Drehzahl und industrieller Nutzbarkeit.

Auch die Anlaufparameter sind sehr wichtig. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7 schaffen eine gute Grundlage für Anlagen, die einen zuverlässigen Start und stabiles Verhalten bei wechselnder Last benötigen. In Technologien, in denen Start, Dauerlauf und wiederholter Neustart wechseln, ist das vorhersehbare Verhalten des Motors für einen reibungslosen Gesamtbetrieb von großer Bedeutung.

Wo dieser Motor den größten Nutzen bringt

Die Leistung von 1,5 kW und die Drehzahl von 2850 U/min machen dieses Modell ideal für Anlagen, die einen dynamischen Antrieb und stabile Arbeitsdynamik benötigen. Es eignet sich sehr gut für Fördersysteme, Materialzuführungen, Verpackungslinien, Abfüllmodule, Dosierstationen und Sortiermechanismen. Ebenso findet es seinen Platz in Ventilatoreinheiten, Absaugsystemen, Umwälzpumpen, Industriemischern mit leichter bis mittlerer Belastung, Etikettiermaschinen, Montagelinien, Handhabungsarbeitsplätzen und technischen Serviceeinheiten.

In solchen Anwendungen ist wichtig, dass der Motor die Maschinenkonstruktion nicht unnötig verkompliziert und dennoch genügend Arbeitsreserve bietet. Das Modell 1AL-90S-2 passt gut in Technologien, bei denen Platz, Zuverlässigkeit, Drehzahl und tägliche Betriebsbelastung als Ganzes betrachtet werden müssen. Dadurch eignet es sich für eine breite Palette industrieller Branchen, von Produktionslinien bis zu technischen und Service-Systemen.

Betriebsarten nahe an der realen Anwendung

Der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet und kann daher sowohl im Dauerbetrieb als auch in Prozessen mit intermittierendem oder zyklischem Lauf eingesetzt werden. Der Betriebsfaktor von 1,0 entspricht den Nennarbeitsbedingungen und die parabolische oder lineare Lastkennlinie erweitert die Einsatzmöglichkeiten bei unterschiedlichen mechanischen Aufgaben. In der Praxis bedeutet dies, dass der Motor zuverlässig in Anlagen mit verschiedenen Widerstandsverläufen während des Arbeitszyklus arbeiten kann.

Diese betriebliche Flexibilität ist in modernen Technologien wichtig, in denen Fördern, Dosieren, Absaugen, Mischen oder Materialtransfer häufig in unterschiedlichen Intervallen kombiniert werden. Soll das Gesamtsystem reibungslos laufen, muss der Antrieb regelmäßige Arbeit ohne Instabilität und ohne unnötige Anforderungen an eine komplizierte Integration bewältigen.

Robuste Industriebauweise für zuverlässigen Alltagseinsatz

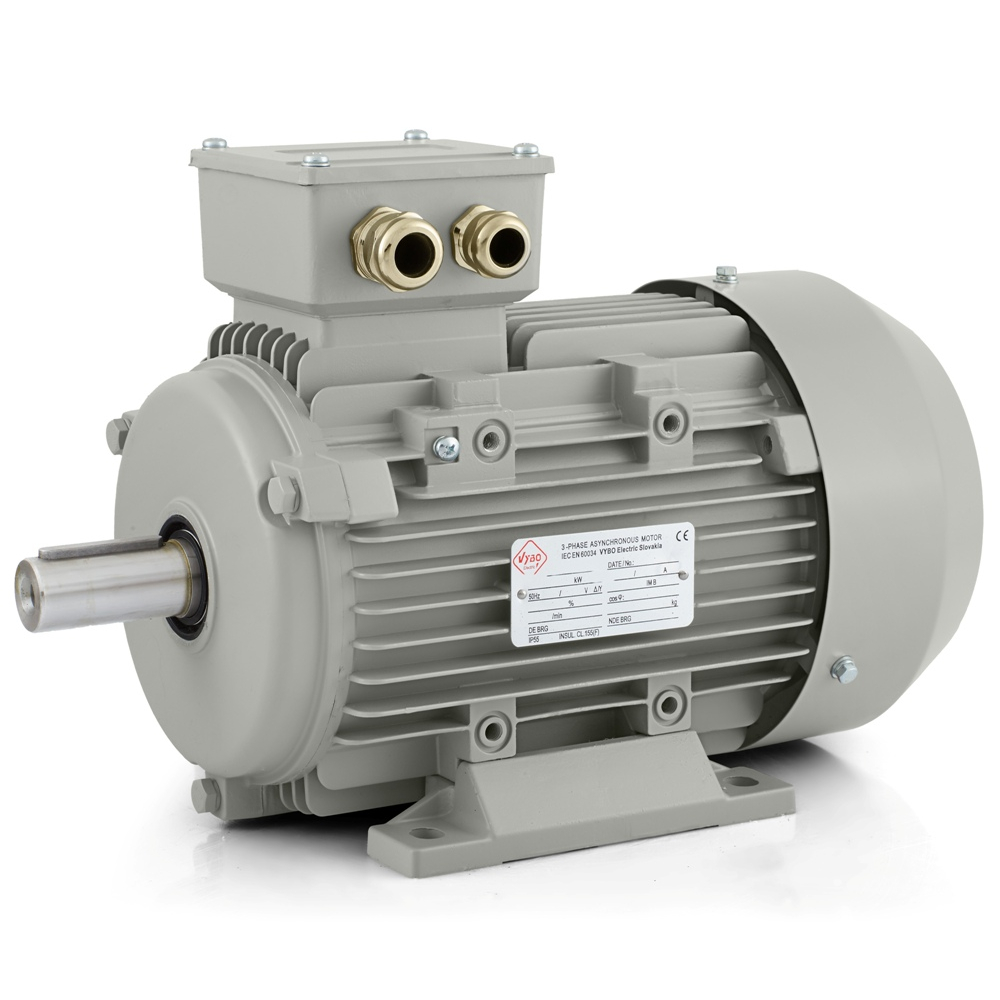

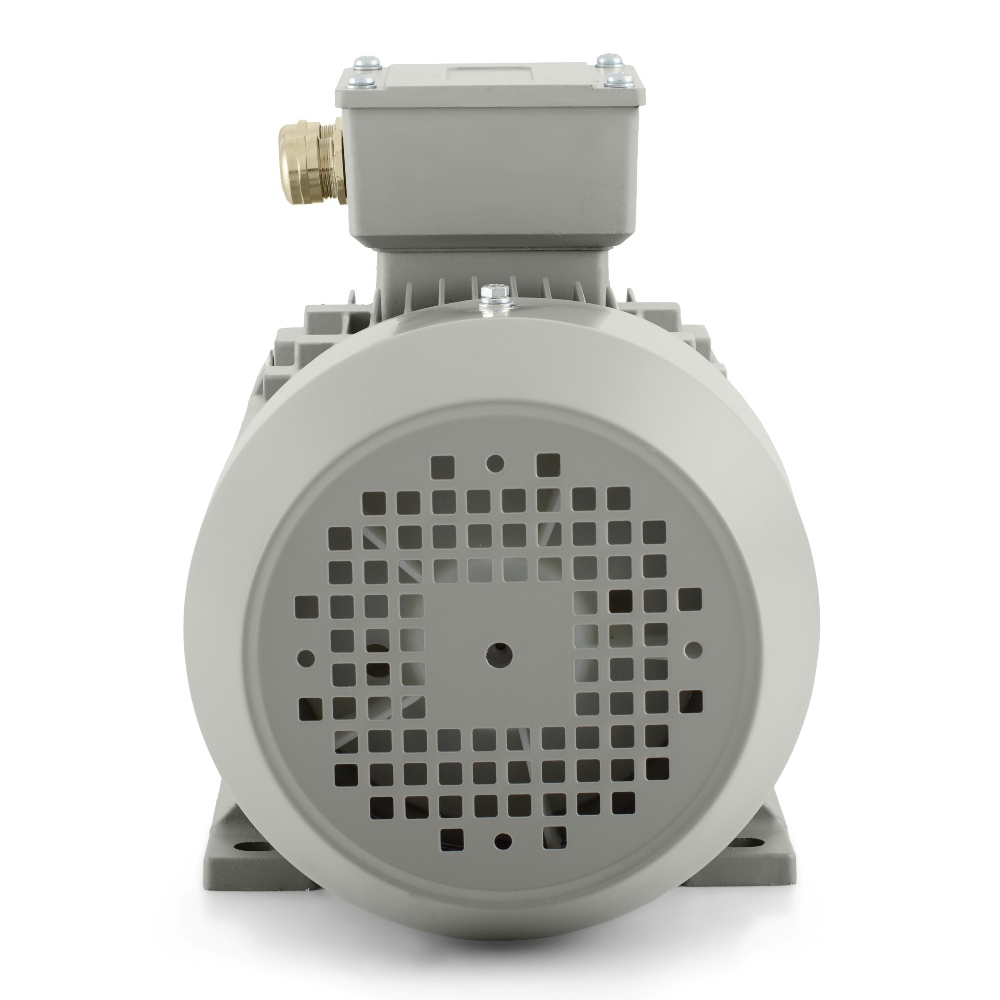

Der Elektromotor 1AL-90S-2 ist in einem Aluminiumgehäuse ausgeführt und arbeitet mit der Schutzart IP55, die Schutz gegen Staub und Strahlwasser bietet. In Werkstätten, Produktionshallen, Technikräumen und Industrieanlagen ist dies eine sehr wichtige Eigenschaft. Die Kühlung IC411 unterstützt ein stabiles Temperaturverhalten bei längerem Betrieb. Die Isolationsklasse F und die Erwärmungsklasse B vervollständigen die technische Grundlage für den regelmäßigen Arbeitseinsatz.

Die Laufruhe wird durch eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einen Geräuschpegel von 72 dB(A) unterstützt. Der Motor kann sich in beide Richtungen drehen, was die konstruktiven Möglichkeiten für universelle Mechanismen oder reversierende Baugruppen erweitert. Die Auswuchtung erfolgt mit halber Passfeder. Sowohl auf der DE- als auch auf der NDE-Seite werden Lager 6205-2Z eingesetzt; die Schmierung erfolgt mit Lithiumfett Nr. 2, was ein zuverlässiges mechanisches Verhalten im täglichen Betrieb unterstützt.

Montage, Kompatibilität und die Plattform 1AL OPTIMAL

Der Motor gehört zur Baureihe 1AL OPTIMAL, die in der Industrie als bewährte Plattform mit ausgezeichnetem Preis-Leistungs-Verhältnis, verlässlicher Qualität und hoher Kompatibilität bekannt ist. Die Baureihe ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich, was die Integration in verschiedene Maschinentypen und technologische Einheiten erleichtert. Zu den praktischen Vorteilen zählen außerdem kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein verstärkter Klemmenkasten, verbesserter IP55-Schutz des Klemmenkastens, eine Stahl-Lüfterhaube und ein sorgfältig gestaltetes Gehäuse zur Steigerung der Kühlwirkung.

Der Motor ist mit Kabelverschraubungen 2-M25X1.5 ausgestattet. Verpackungsmaße von 355 × 210 × 270 mm, ein Verpackungsgewicht von 13 kg und ein Rotorträgheitsmoment von 0,0029 kg·m² vervollständigen das praktische Bild hinsichtlich Handhabung und Anlaufverhalten. Der Motor ist für den Start mit der DOL-Methode geeignet und kann je nach Anforderungen der Anlage auch über einen Frequenzumrichter oder Sanftstarter gesteuert werden. Der 1AL-90S-2 ist damit eine zuverlässige Wahl für industrielle Antriebe, bei denen Dynamik, Robustheit und Bereitschaft für den regelmäßigen Betrieb zusammenkommen.
