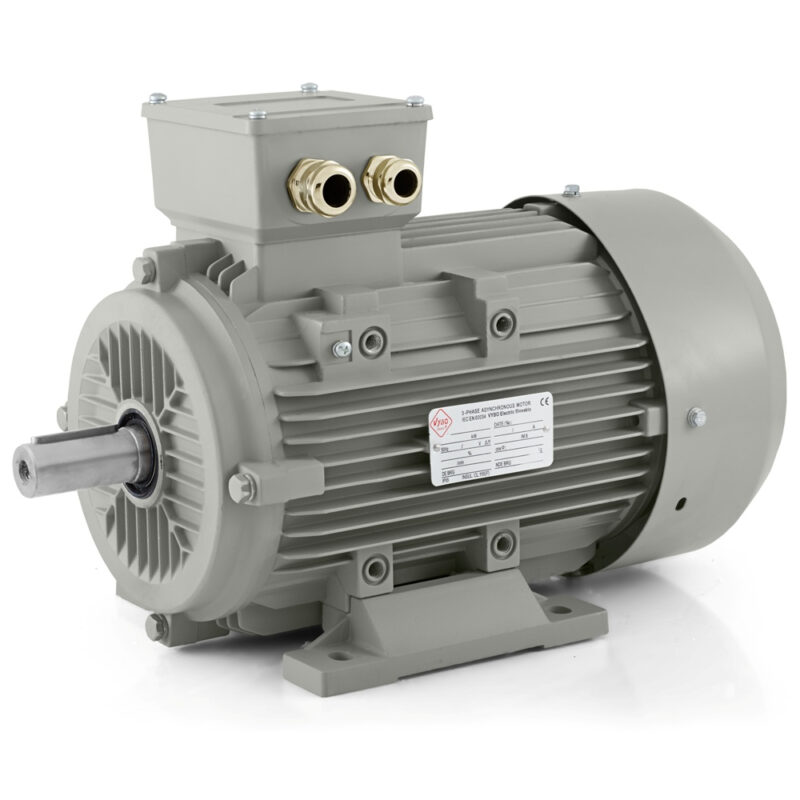

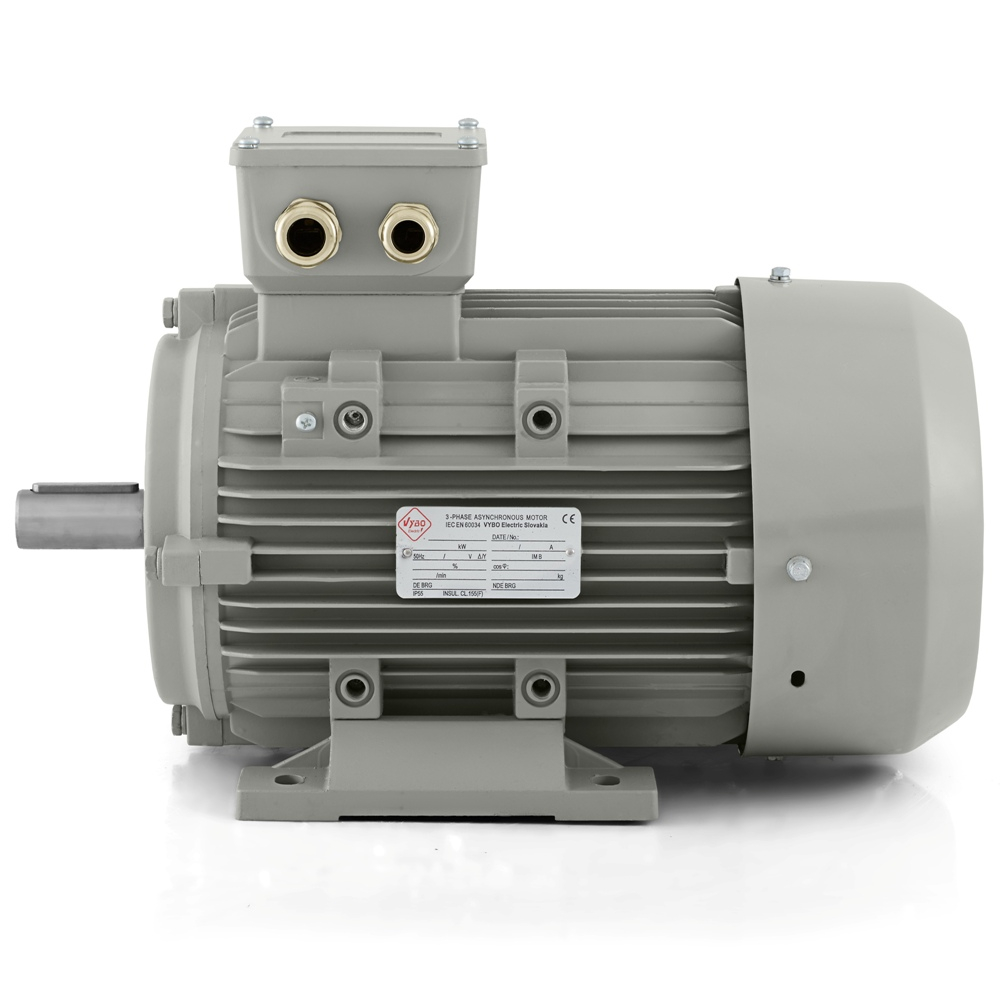

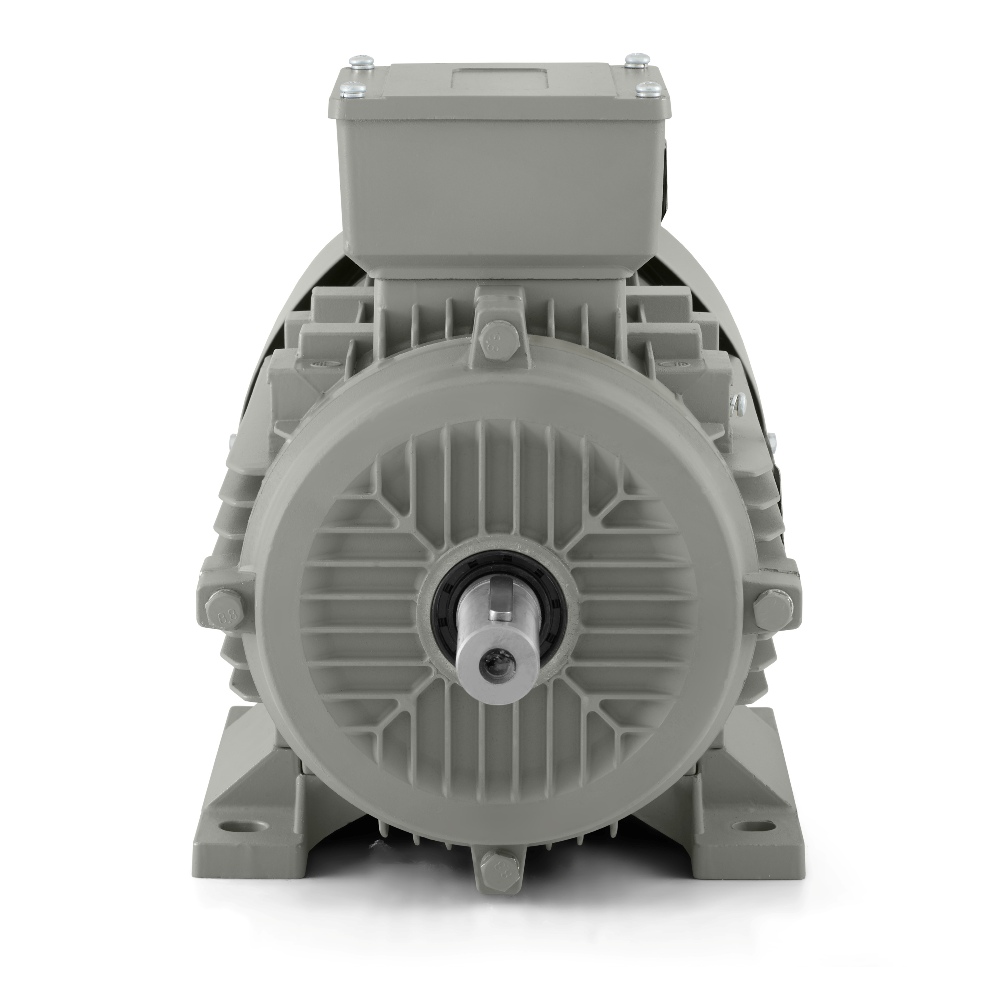

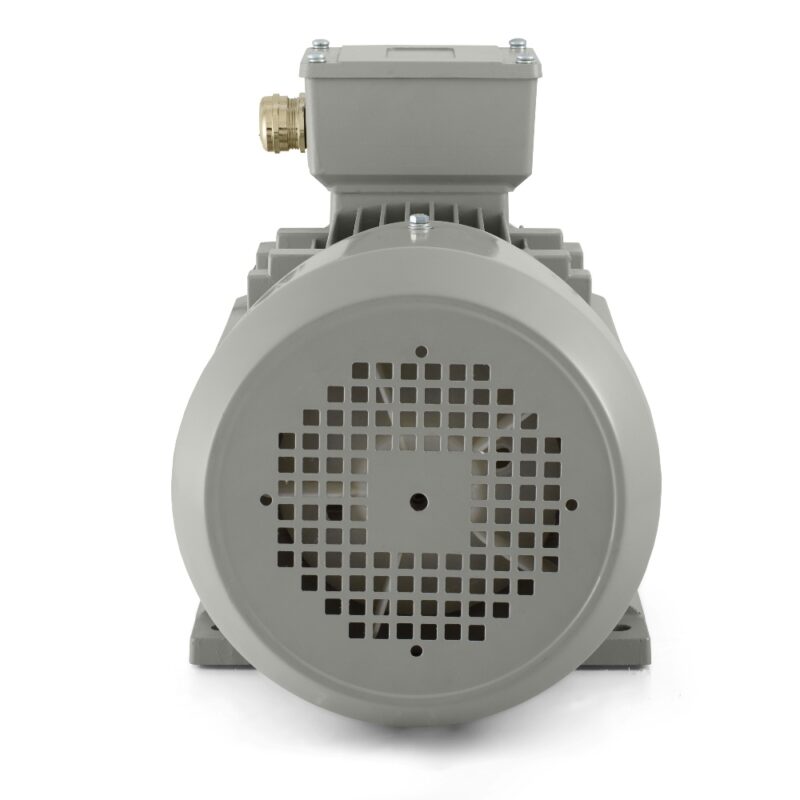

Elektromotor 15 kW, 2930 U/min, 400 V, 1AL-160M2-2

Elektromotor 1AL-160M2-2 15 kW für Anlagen, in denen hohe Drehzahlleistung und stabiler Betrieb unter höherer Belastung erforderlich sind

Der Elektromotor 1AL-160M2-2 von VYBO Electric ist ein dreiphasiger Asynchron-Elektromotor für Technologien, in denen der Antrieb intensiv, regelmäßig und ohne Spielraum für Instabilität arbeitet. Mit einer Leistung von 15 kW, einer 2-poligen Ausführung und einer Nenndrehzahl von 2930 U/min bei 50 Hz ist er eine Lösung für schnelllaufende Industrieanlagen, in denen eine solide Arbeitsgrundlage und korrektes Verhalten während des gesamten Betriebs erforderlich sind. Die Nennspannung von 400/690 V und die Dreieck/Stern-Schaltung erleichtern die Integration in industrielle elektrische Systeme sowohl bei neuen Projekten als auch beim Austausch vorhandener Antriebe.

Die Baugröße 160 gibt diesem Modell Raum für Anwendungen, in denen hohes Arbeitstempo, regelmäßige mechanische Belastung und hohe Anforderungen an die Betriebssicherheit zusammenkommen. Das Modell 1AL-160M2-2 eignet sich für Fördersysteme, Ventilatorbaugruppen, Absauganlagen, industrielle Pumpenmodule, Mischtechnik, Verpackungslinien, Sortierstationen, Handhabungsarbeitsplätze, Abfüllanlagen und technologische Einheiten, in denen der Motor in langen Zyklen arbeitet und eine stabile Drehzahl ohne Schwankungen halten muss.

Drehzahl und Leistung in einem Antrieb

Bei einer Motordrehzahl von 2930 U/min und einer Leistung von 15 kW wird in der Praxis erwartet, dass der Antrieb regelmäßig höhere Lasten überträgt und dabei dynamisch arbeitet. Diese Ausführung ist vorteilhaft in Anlagen, in denen Material gleichmäßig transportiert wird, Lufttechnik ihre Leistung halten muss, Pumpentechnik einen sicheren Anlauf benötigt und Mischprozesse einen ausgeglichenen Betriebszustand erfordern. Der Nennstrom beträgt 26,2 A bei 400 V und 15,88 A bei 690 V, wodurch Konstrukteure eine genaue Grundlage für die Auslegung von Stromversorgung und Schutz erhalten.

Der Motor arbeitet mit einem Leistungsfaktor von 0,89 und einem Wirkungsgrad von 89 %. In Verbindung mit seinem schnelllaufenden Charakter ist dies eine geeignete Lösung, wenn eine effiziente Energieübertragung und stabiler Betrieb unter industriellen Bedingungen erforderlich sind. Die Anlaufeigenschaften entsprechen einer Leistungsklasse, in der ein sicherer Hochlauf in den Betriebszustand erwartet wird. Ein Anlaufmomentverhältnis von 2, ein Kippmomentverhältnis von 2,2 und ein Anlaufstromverhältnis von 7,5 bieten eine passende Grundlage für Technologien, die während einer Schicht wiederholt gestartet werden oder mit höherem Takt arbeiten.

Konstruktion für längeren Betrieb

1AL-160M2-2 ist in einem Aluminiumgehäuse ausgeführt und arbeitet mit Schutzart IP55, die gegen Staub und Strahlwasser schützt. Diese Kombination ist im Maschinenbau, in der Fertigung, in technischen Nebenbereichen und Technikräumen sehr praktisch. Der Motor ist für den täglichen Einsatz vorbereitet, bei dem die Umgebung hohe Anforderungen an Haltbarkeit und Zuverlässigkeit stellt. Die Kühlung IC411 unterstützt ein stabiles thermisches Verhalten bei längerem Betrieb. Isolationsklasse F und Erwärmungsklasse B ergänzen die konstruktive Grundlage für regelmäßigen Betrieb unter höherer Last.

Das mechanische Verhalten wird durch eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einen Geräuschpegel von 86 dB(A) unterstützt. Der Motor kann in beide Richtungen drehen, was die Konstruktionsmöglichkeiten für universelle und reversierende Baugruppen erweitert. Die Auswuchtung erfolgt mit halber Passfeder. Sowohl auf DE- als auch auf NDE-Seite werden Lager 6309-2ZC3 eingesetzt, die mit Lithiumfett Nr. 2 geschmiert werden. In Betrieben, in denen der Motor lange läuft und größere Einheiten startet, unterstützt diese mechanische Lösung Stabilität und ruhigen Betrieb.

Betriebsarten ohne unnötige Einschränkungen

Der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Damit kann er sowohl im Dauerbetrieb als auch in Anlagen eingesetzt werden, in denen sich der Arbeitszyklus in Sequenzen wiederholt oder die Last während einer Schicht verändert. Der Servicefaktor 1,0 entspricht den Nennbedingungen und der Lasttyp parabolische oder lineare Lastkennlinie erweitert das Einsatzspektrum in Technologien mit unterschiedlichen mechanischen Widerstandskennlinien. In einem Betrieb kann dieses Modell eine Absaugung antreiben, in einem anderen eine Umwälzpumpe, andernorts einen Produktionsförderer oder einen Mischprozess. Die Art des Betriebs kann sich ändern, der Motor bleibt jedoch für eine breite Palette industrieller Aufgaben geeignet.

Für Anlauf und Hochlaufregelung ist der Motor für die DOL-Methode geeignet. Er kann auch mit einem Frequenzumrichter oder Sanftstarter gesteuert werden, wenn dies die konkrete Technologie oder Antriebsanordnung erfordert. Diese Flexibilität ist besonders bei modernisierten Anlagen und in Betrieben nützlich, in denen ein geregelter Anlauf oder eine Anpassung des Betriebszustands erforderlich ist.

Montagemöglichkeiten und die Plattform 1AL OPTIMAL

Der Motor ist mit Kabeleinführungen 2-M40X1.5 ausgestattet, passend zu seiner Leistungsklasse und dem industriellen Einsatz. Das Verpackungsgewicht von 90 kg und das Rotorträgheitsmoment von 0,075 kg·m² vervollständigen das technische Bild hinsichtlich Handhabung, Logistik und Anlaufverhalten. Bei Anlagen dieser Größe werden diese Daten bei der Planung von Installation und Serviceeinsätzen berücksichtigt.

Die Baureihe 1AL OPTIMAL ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich. Die Plattform umfasst hohe Kompatibilität, einen verstärkten Klemmenkasten, verbesserten Schutz des Klemmenkastendeckels nach IP55, eine Stahl-Lüfterhaube, kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein sorgfältig gestaltetes Gehäuse zur Steigerung der Kühlleistung und verstärkte Lager. Diese Eigenschaften machen die 1AL OPTIMAL-Serie zu einer geeigneten Lösung für Standard- und anspruchsvolle Betriebe, in denen langfristige und professionelle Nutzung erwartet wird.

Der Elektromotor 1AL-160M2-2 kombiniert eine Leistung von 15 kW, eine Drehzahl von 2930 U/min, Schutzart IP55 und eine für den regelmäßigen Betrieb unter höherer Belastung ausgelegte Konstruktion. Für Technologien, die einen schnelllaufenden Motor mit solider Betriebsreserve, stabilem Lauf und guten Montagemöglichkeiten benötigen, ist er eine professionelle Wahl aus dem Portfolio von VYBO Electric.
