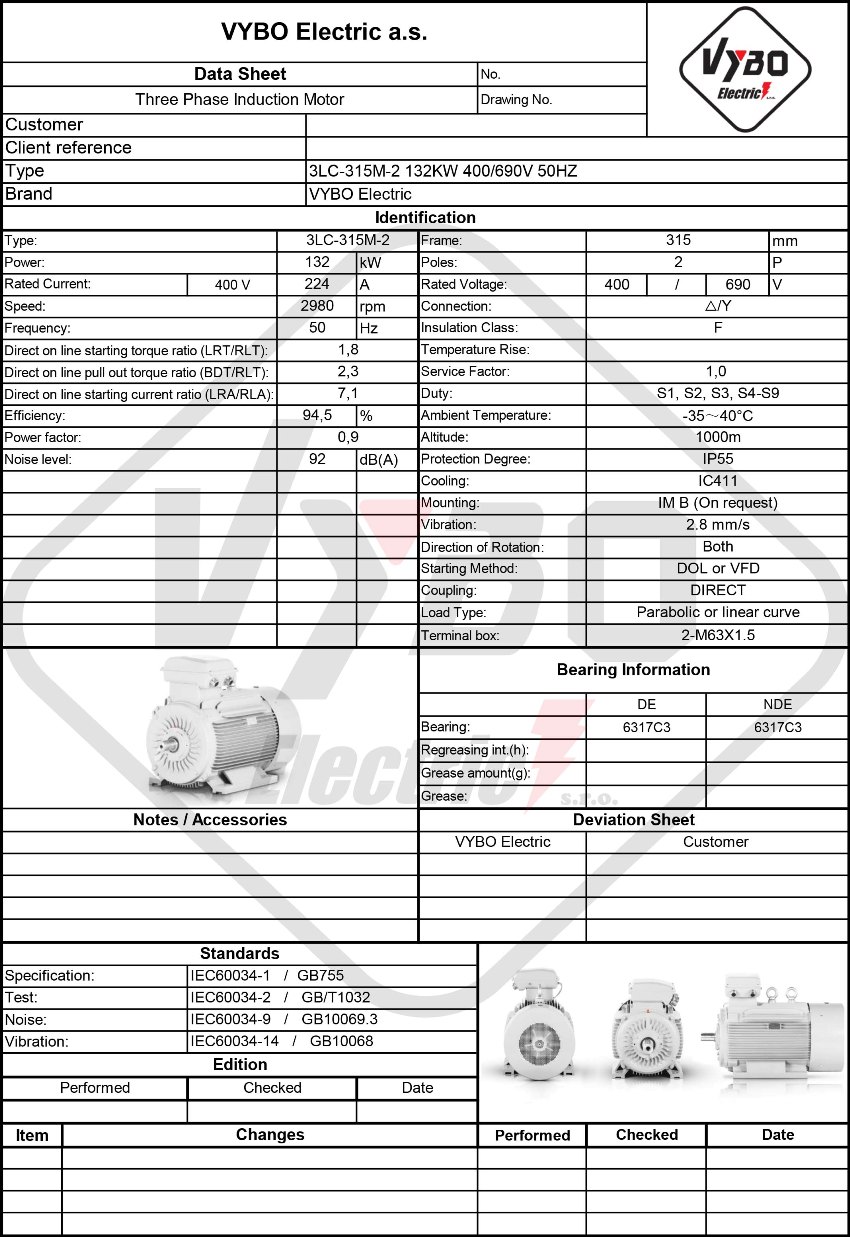

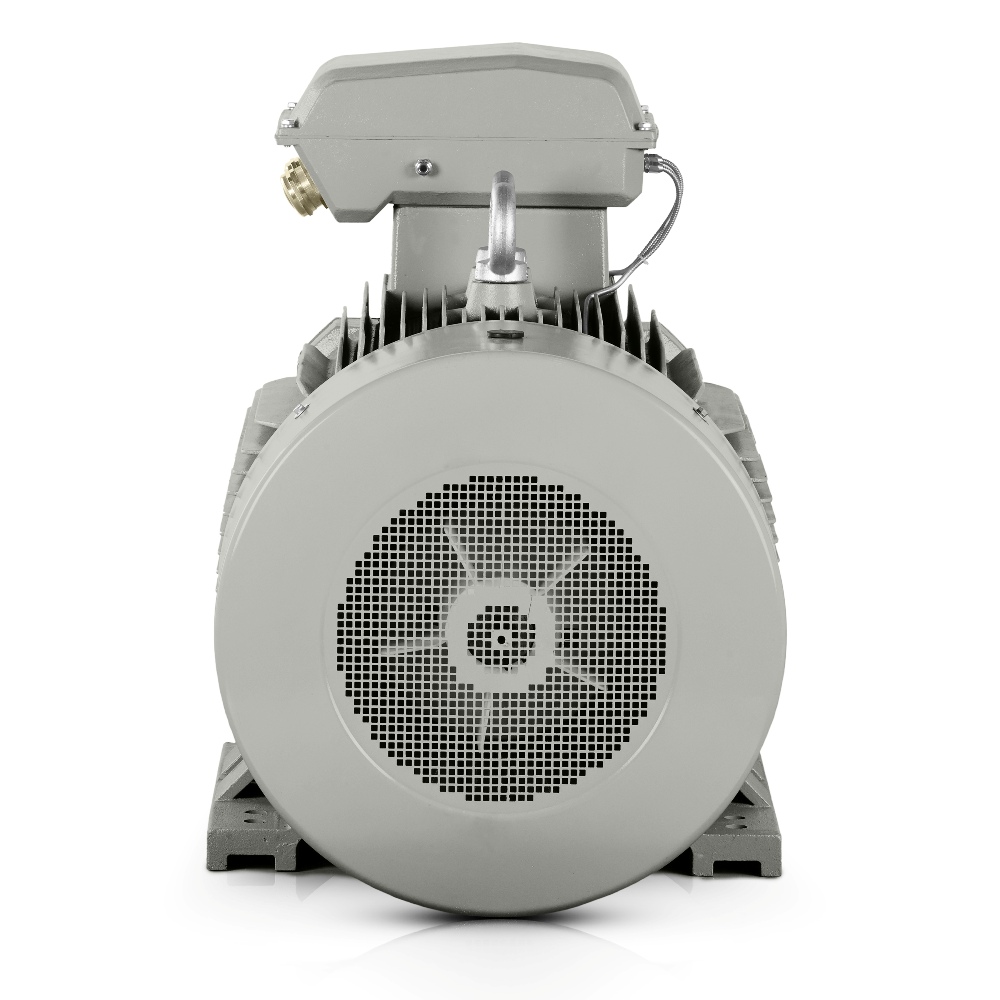

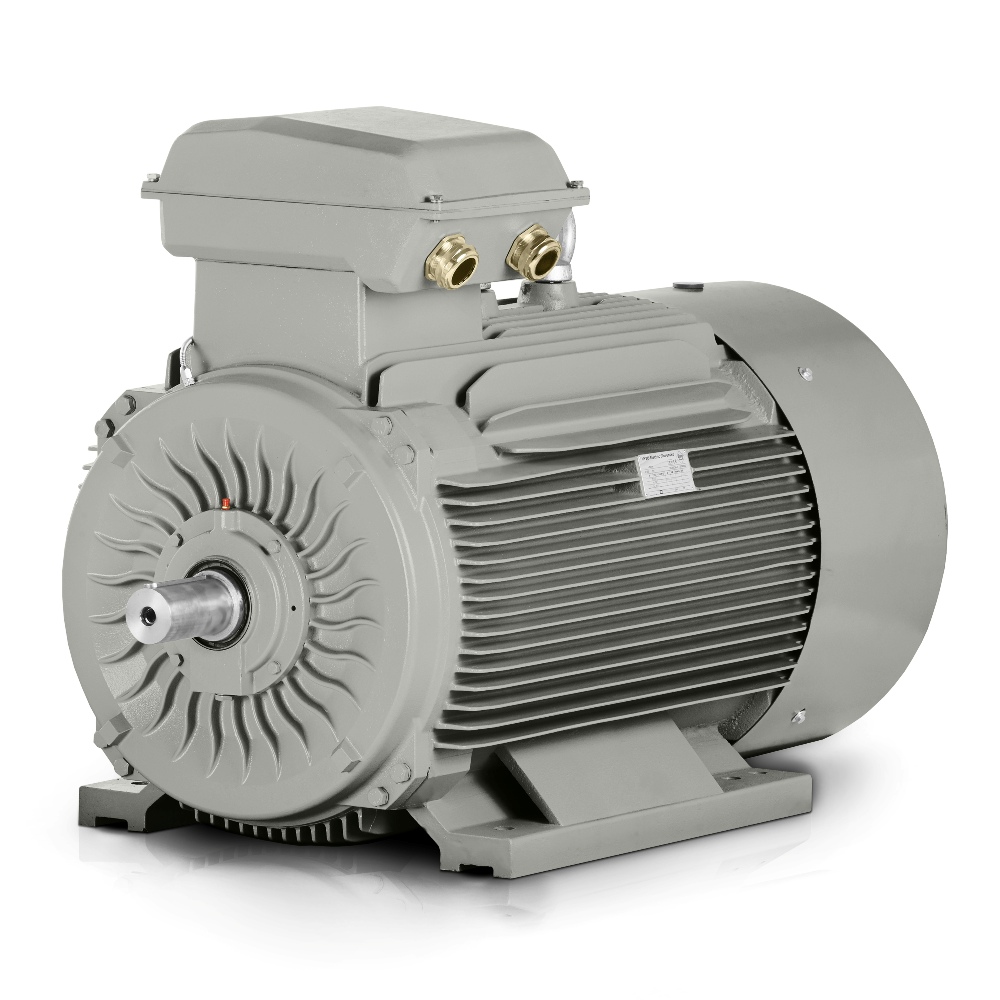

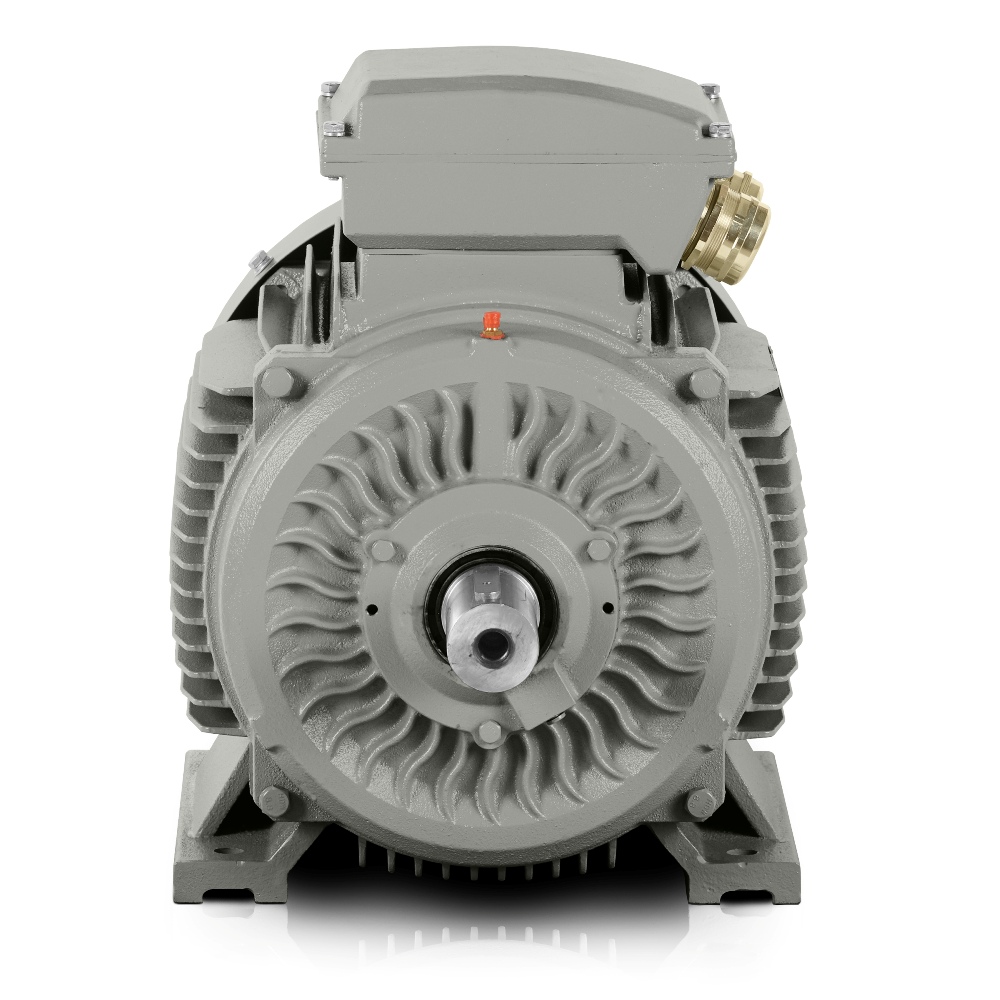

Dreiphasen-Elektromotor: 3LC-315M-2, 132 kW
| Technische Grunddaten | |
| Motortyp | 3LC-315M-2 |
| Nennleistung (kW) | 132 |
| Baugröße (mm) | 315 |
| Polzahl | 2 |
| Nenndrehzahl (U/min) | 2980 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 224 |
| Nennstrom 690 V (A) | 129,86 |
| Wirkungsgrad bei 100 % Last (%) | 94,5 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,9 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 1,8 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,1 |
| Rotorträgheitsmoment (kg·m²) | 2,111 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1412*727*1026 |
| Verpackungsgewicht (kg) | 923 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6317-C3/6317-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Der 3LC-315M-2 mit einer Leistung von 132 kW bietet ein hervorragendes Gleichgewicht zwischen Anschaffungspreis und Energieeinsparungen für Betriebe, in denen ein 3000-U/min-Elektromotor mit kontinuierlicher Produktion, Pumpen, Lüftungsanlagen und Fördersystemen Schritt halten muss.
Bei Konstruktionen für mittelständische Unternehmen und große Fabriken eignet sich dieser Asynchron-Elektromotor überall dort, wo stabiles Drehmoment, unkomplizierte Integration in den Antrieb und disziplinierter Langzeitbetrieb entscheidend sind.
IE3-Elektromotor für geringere Betriebsverluste unter Dauerlast
Die IE3-Wirkungsgradklasse unterstützt einen wirtschaftlicheren Betrieb im täglichen Einsatz an Produktionslinien, in Pumpstationen und in Anlagen, die über mehrere Schichten laufen. Industrielle Automatisierung benötigt einen Motor, der vorhersehbar reagiert, ohne das Betriebsbudget mit unnötigen Verlusten zu belasten.
Eine Nenndrehzahl von 2980 U/min hilft, die gleichmäßige Beschleunigung technologischer Einheiten aufrechtzuerhalten, und unterstützt eine präzise Verbindung mit Getrieben, Kupplungen und anderen Antriebskomponenten. Ein Anlaufmomentverhältnis von 1.8, ein Kippmomentverhältnis von 2.3 und ein Anlaufstromverhältnis von 7.1 sind bei der Auslegung von Starts wichtig, bei denen sowohl die Netzbedingungen als auch die mechanische Belastung der Anlage berücksichtigt werden müssen.

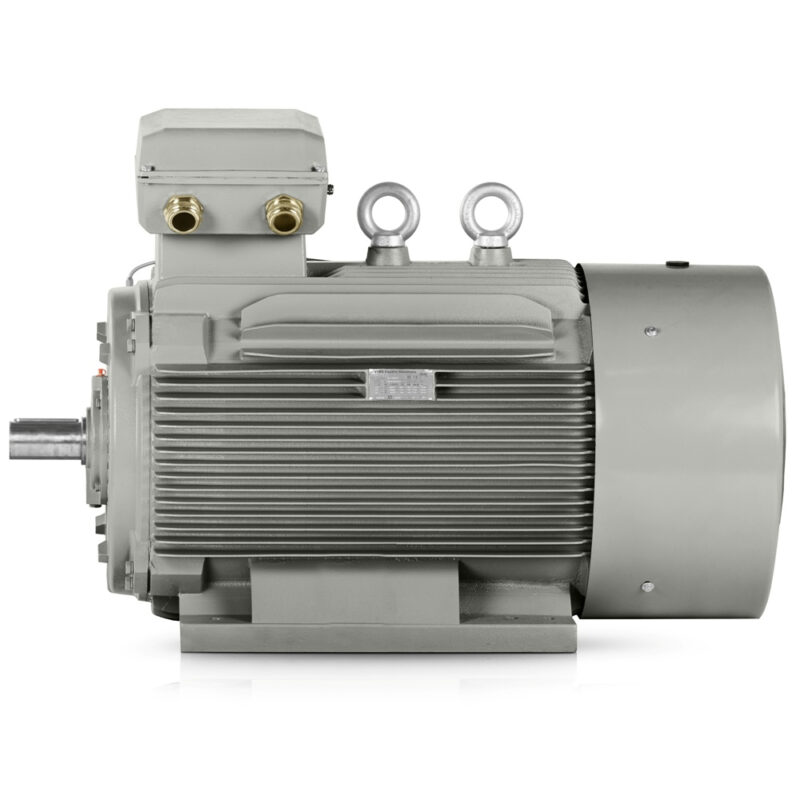

Robuster Gusseisenrahmen für Vibrationen, Stöße und lange Lebensdauer
Der robuste Gusseisenrahmen mit verstärkten Lagerschilden aus Gusseisen und verstärkten Gusseisenfüßen erhöht die Widerstandsfähigkeit gegen Vibrationen und Montageeinwirkungen. Ingenieure schätzen diesen Ansatz bei der Montage des Motors in schwereren Rahmen, Stahlkonstruktionen und technologischen Fundamenten, bei denen die Steifigkeit der gesamten Antriebseinheit überprüft werden muss.
DE-Lager 6317-C3 und NDE-Lager 6317-C3 eignen sich für Betriebe, die auf lange Wartungsintervalle und eine sorgfältige Geräuschüberwachung ausgelegt sind, da ein Schallpegel von 92 dB(A) ein wichtiges Kriterium bei der Platzierung der Maschine in einer Halle ist.
Industrielle Anwendungen für Fertigung, Logistik und Wasserwirtschaft
Auch Anforderungen an Installation und Handhabung sind bei der Integration des Motors wichtig, da ein Verpackungsgewicht von 923 kg und Verpackungsabmessungen von 1412×727×1026 mm Transport, Lagerung und Einbringung in die Technik beeinflussen.
- Hauptantrieb eines Gebläses in einer Lackierlinie.
- Antrieb einer Hochleistungs-Kreiselpumpe in einer Wasseraufbereitungsanlage.
- Antrieb eines Schüttgutförderers in einem Zementwerk.
- Antrieb eines Schraubenkompressors in einer Industriehalle.
- Antrieb eines Mischers in einem chemischen Reaktor.
- Antrieb eines sekundären Staubabsaugventilators.
- Antrieb eines Rollenförderers in einer Verpackungslinie.
- Antrieb einer Brikettierpresse in der Biomasseverarbeitung.
- Antrieb eines Extruders in der Kunststoffverarbeitung.
- Antrieb einer Fräseinheit in der technischen Produktion.
- Antrieb einer Entwässerungspumpe in einem Bergbaubetrieb.
- Antrieb einer Mischeinheit in der Lebensmittelverarbeitung.
- Antrieb eines Wärmerückgewinnungsventilators in einem HLK-System.
- Antrieb eines Späneförderers in einem Bearbeitungszentrum.
- Antrieb einer Wickelanlage in der Kabelproduktion.
400/690 V für flexiblen Schaltschrankanschluss
Ein Nennstrom von 224 A bei △ 400V und 129.86 A bei Y 690V vereinfacht die Auslegung des Schaltschranks, die Auswahl der Schutzgeräte und die Kabeldimensionierung. Für Konstrukteure bedeutet dies eine genauere Konfiguration des Antriebs entsprechend dem Spannungssystem und der erforderlichen Anlaufmethode.
Das Rotorträgheitsmoment von 2.111 kg/m² ist bei der Berechnung der Anlaufdynamik und der Beurteilung der Eignung für Anwendungen mit häufigen Starts wichtig. Mehr als 15 Jahre Erfahrung mit Industrieantrieben fließen in die Auswahl von Lösungen ein, die den tatsächlichen Betriebsbelastungen und nicht nur Katalogwerten entsprechen.
Drehzahl und Drehmoment für stabile Leistung im täglichen Betrieb
Für Produktionsanwendungen ist entscheidend, dass ein 3000-U/min-Elektromotor mit einer Nenndrehzahl von 2980 U/min auch bei langfristigem Einsatz in automatisierten Linien ein konstantes Arbeitstempo halten kann. Diese Lösung eignet sich für Betreiber, die einen zuverlässigen Antriebskern ohne unnötige Änderungen am mechanischen Konzept der Maschine benötigen.
Wenn Sie einen Motor für neue oder modernisierte Technik benötigen, wählen Sie den 3LC-315M-2 und erhalten Sie einen Antrieb, der Energieeinsparungen, strukturelle Steifigkeit und Betriebssicherheit in anspruchsvollen Industrieanwendungen verbindet.
