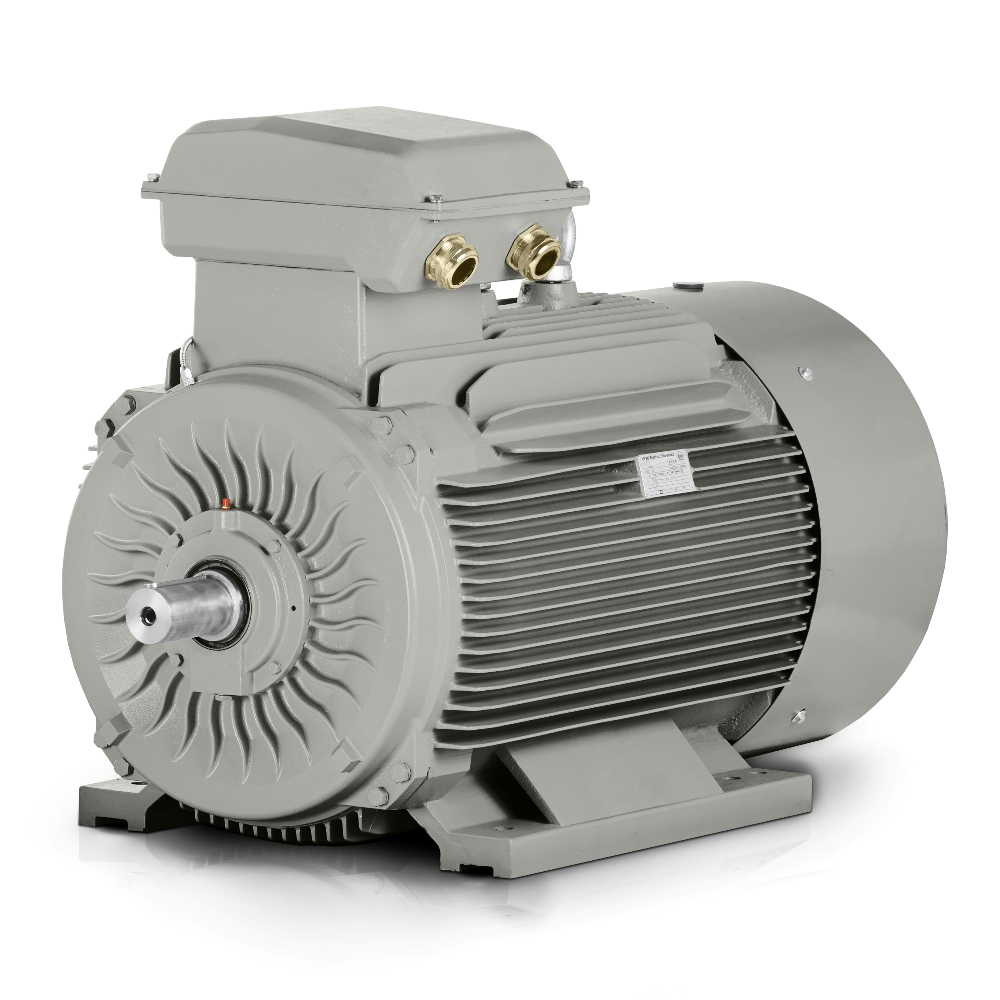

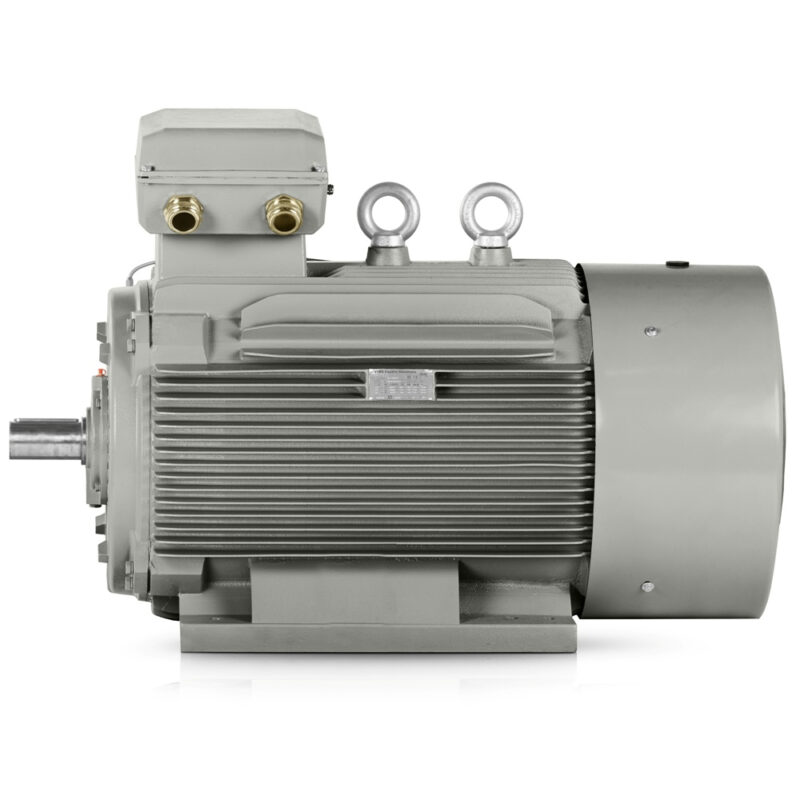

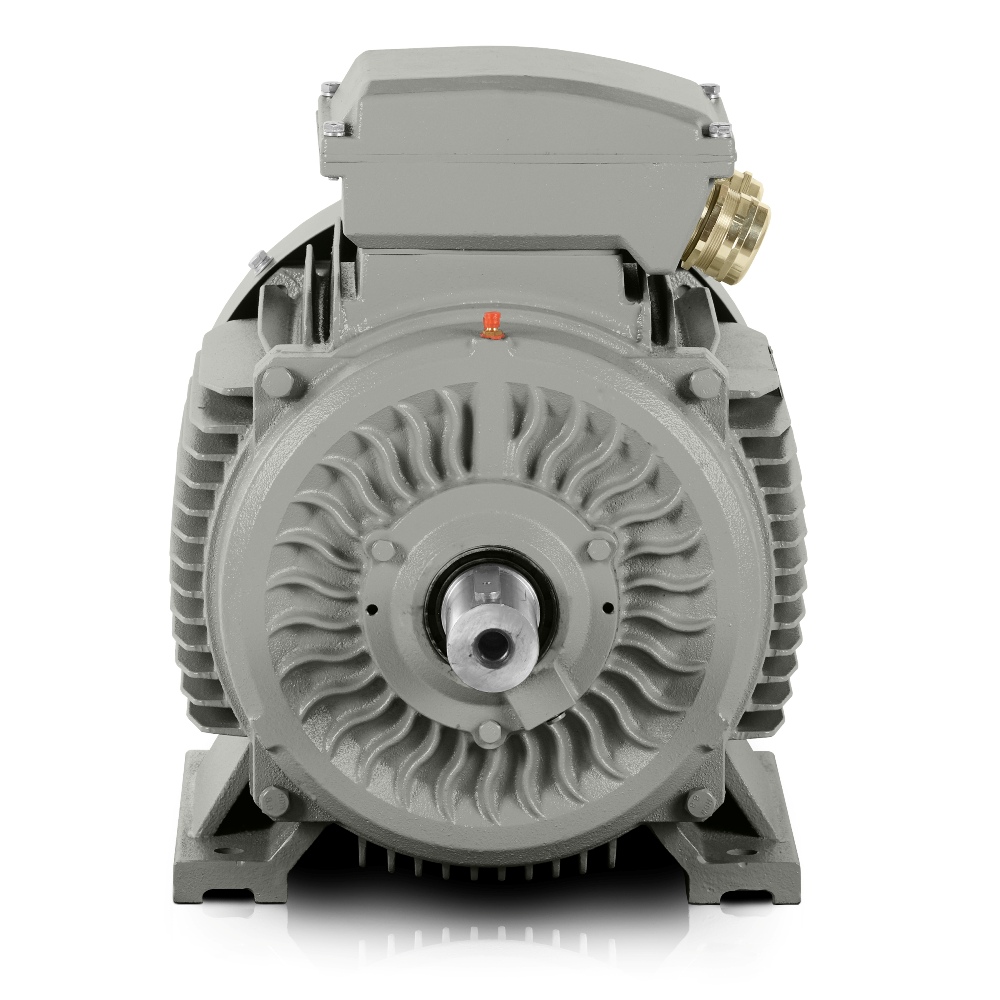

Dreiphasen-Elektromotor: 3LC-315L2-6, 132 kW
| Technische Grunddaten | |
| Motortyp | 3LC-315L2-6 |
| Nennleistung (kW) | 132 |
| Baugröße (mm) | 315 |
| Polzahl | 6 |
| Nenndrehzahl (U/min) | 990 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 232 |
| Nennstrom 690 V (A) | 134,49 |
| Wirkungsgrad bei 100 % Last (%) | 95,4 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,86 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2 |
| Kippmomentverhältnis (BDT/RLT) | 2 |
| Anlaufstromverhältnis (LRA/RLA) | 6,8 |
| Rotorträgheitsmoment (kg·m²) | 6,8238 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M63X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 1412*727*1026 |
| Verpackungsgewicht (kg) | 1069 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6319-C3/6319-C3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |
Der robuste Graugussrahmen verleiht dieser Lösung eine solide Grundlage in Anwendungen, bei denen Dauerlast, Vibrationen und lange Produktionsschichten zu erwarten sind. Der 3LC-315L2-6 Elektromotor mit 1000 U/min liefert Effizienz und Mehrwert für mittelständische Unternehmen und große Fabriken, die den Produktionsfluss ohne unnötige Stillstandszeiten aufrechterhalten müssen.
Bei der Auslegung des Antriebs werden Sie den stabilen Betrieb bei 990 U/min schätzen, der für Anwendungen mit höherem Drehmoment und sensiblen Anlaufbedingungen geeignet ist. Der Drehstrom-Elektromotor lässt sich leichter in bestehende Linien integrieren, in denen zuverlässige Leistung, eine sinnvolle Betriebsreserve und vorhersehbare Serviceeigenschaften erforderlich sind.
Elektromotor 1000 U/min für den ruhigen Betrieb von Produktionssystemen
Dieser IE3-Elektromotor ist für Anwendungen konzipiert, die langfristige Belastung mit angemessenen Betriebskosten verbinden müssen. Die IE3-Effizienzklasse unterstützt einen geringeren Energieverbrauch bei normaler Belastung und hilft in der Praxis beim Dauerbetrieb von Technologien, bei denen jede Einsparung zum Jahresergebnis beiträgt.
In der technischen Praxis bewährt er sich beim Fördern von Medien, in Fördersystemen und Maschinen mit höherem Anlaufwiderstand. Dank der Nenndrehzahl von 990 U/min bleibt der Antrieb für Konstrukteure einfach zu spezifizieren, die Drehmomentanforderungen, thermische Belastung und Stabilität der kompletten Baugruppe ausbalancieren müssen.
Robuster Graugussrahmen für Ingenieure mit realen Betriebsbedingungen
Der Graugussrahmen hilft, mechanische Belastungen aufzunehmen und die Motorgeometrie auch bei längerer Belastung zu erhalten. Verstärkte Lagerschilde aus Grauguss und verstärkte Graugussfüße erhöhen die Langlebigkeit auf Grundrahmen, in Pumpstationen und in Antrieben, die stärkeren Vibrationen ausgesetzt sind.
Diese Lösung ist dort von Vorteil, wo der Motor in robusten Einheiten installiert ist und ein langes Serviceintervall erwartet wird. Die industrielle Praxis bestätigt, dass Drehstrom-Elektromotoren dieser Klasse in Tausenden industriellen Installationen eingesetzt werden, von einfachen Maschinenbaugruppen bis hin zu größeren technologischen Systemen.
IE3-Effizienz und Leistung passend zur Produktionsdisziplin
Für Betreiber von Hallen und Produktionslinien ist wichtig, dass der Motor wiederholte Starts und konstante Belastung ohne unnötige Schwankungen bewältigt. Die Anlauf- und Kippmomentverhältnisse helfen bei der Auslegung eines Antriebs in Situationen, in denen eine zuverlässige Beschleunigung des Systems und ein sicherer Übergang auf Betriebsdrehzahl entscheidend sind.
Der Nennstrom von 232 A bei △ 400V und 134.49 A bei Y 690V vereinfacht die Dimensionierung von Schaltschränken, Schutzgeräten und Kabelwegen. Installations- und Serviceteams schätzen außerdem die Kabelverschraubungen 2-M63X1.5, das DE-Lager 6319-C3 und das NDE-Lager 6319-C3, die einen disziplinierten Langzeitbetrieb unterstützen.
Reale Anwendungen in Linien, Pumpen und Förderanlagen
Das Modell 3LC PRO eignet sich für Fördersysteme, Mischeinheiten, Gebläsebaugruppen, Kompressorbaugruppen, Brikettierpressen, Materialbrecher, Prozessrührwerke, Kreiselpumpen, Entwässerungsstationen, Bandförderer, Granulatoren, Faserwickler und Betriebsantriebe in der Rohstoffverarbeitung.
Betriebsdaten wie ein Geräuschpegel von 83 dB(A), ein Rotorträgheitsmoment von 6.824 kg/m², ein Verpackungsgewicht von 1069 kg und Verpackungsabmessungen von 1412*727*1026 mm sind ebenfalls bei der Planung der Installation nützlich. Diese Werte vereinfachen Logistik, Handhabung und Einbau in die Konstruktion ohne unnötige Überraschungen am Installationsort.
Wenn Sie einen Elektromotor mit 1000 U/min für Produktionstechnik benötigen, der Ihre tägliche Leistung nicht ausbremsen darf, bestellen Sie das Modell 3LC-315L2-6 noch heute. Es ist sofort für 400/690-V-Projekte verfügbar, und bei Anfragen empfehlen wir schnelles Handeln, um die Lieferkontinuität zu sichern.
