Dreiphasen-Elektromotor: 3LC-160M-4, 11 kW

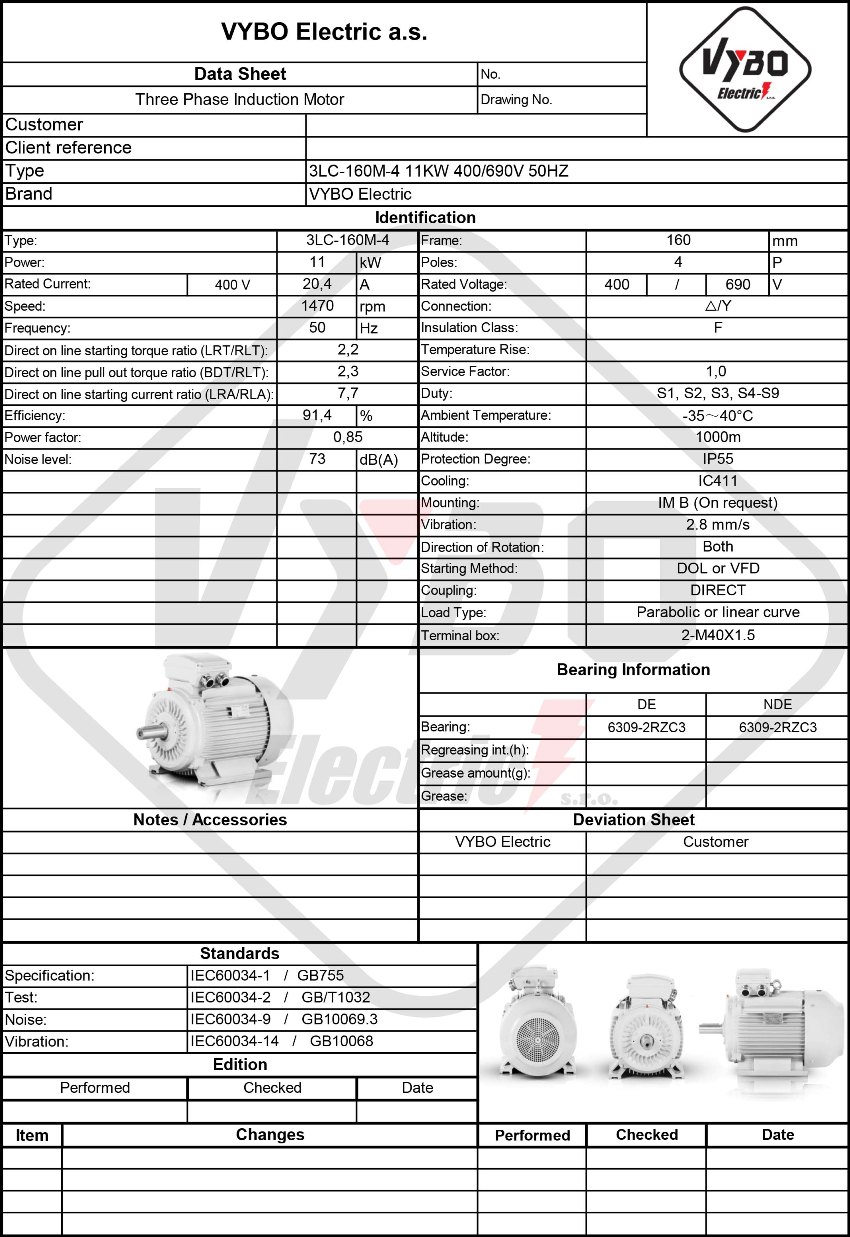

| Technische Grunddaten | |
| Motortyp | 3LC-160M-4 |
| Nennleistung (kW) | 11 |
| Baugröße (mm) | 160 |
| Polzahl | 4 |
| Nenndrehzahl (U/min) | 1470 |
| Frequenz (Hz) | 50 |
| Elektrische Parameter | |
| Nennspannung (V) | 400/690 |
| Schaltung | △/Y |
| Nennstrom 400 V (A) | 20,4 |
| Nennstrom 690 V (A) | 11,83 |
| Wirkungsgrad bei 100 % Last (%) | 91,4 |
| Wirkungsgradklasse | IE3 |
| Leistungsfaktor bei 100 % Last | 0,85 |
| Anlauf- und Drehmomentkennwerte | |
| Anlaufmomentverhältnis (LRT/RLT) | 2,2 |
| Kippmomentverhältnis (BDT/RLT) | 2,3 |
| Anlaufstromverhältnis (LRA/RLA) | 7,7 |
| Rotorträgheitsmoment (kg·m²) | 0,0852 |
| Anwendbare Normen | |
| Spezifikation | IEC60034-1 |
| Prüfung | IEC60034-2 |
| Geräusch | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- und Betriebsdaten | |
| Montageanordnung | IM B3, B5, B35, V1 |
| Betriebsart | S1 (S2, S3, S4 – S9 optional) |
| Lastart | Parabolische oder lineare Kennlinie |
| Schutzart | IP55 |
| Isolationsklasse | F |
| Temperaturanstiegsklasse | B |
| Kühlart | IC411 |
| Startmethode | Direktanlauf (DOL), Frequenzumrichter (VFD), Sanftstarter |
| Drehrichtung | Beide |
| Vibration (mm/s) | 2.8 |
| Kabelverschraubungen | 2-M40X1.5 |
| Betriebsbedingungen | |
| Umgebungstemperaturbereich | -20 bis +40°C (-30, +50, +60 optional) |
| Maximale Aufstellungshöhe | bis 1000 m |
| Verpackung und Abmessungen | |
| Verpackungsabmessungen (mm) | 752*407*566 |
| Verpackungsgewicht (kg) | 131 |
| Lager und Schmierung | |
| DE/NDE-Lager | 6309-2RZC3/6309-2RZC3 |
| Schmierstoff | Lithiumfett Nr. 2 (Temperaturklasse) |
| Zubehör | |
| 3 x PTC-Thermistor | |

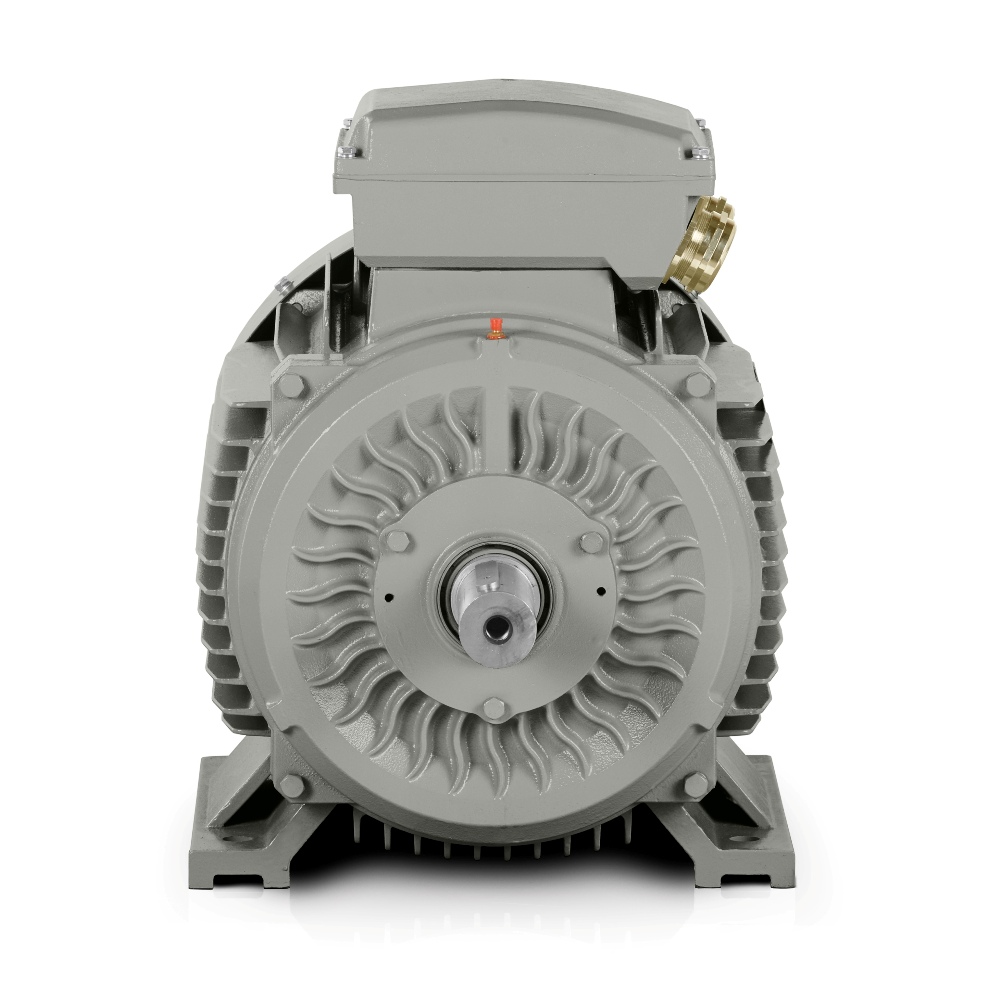

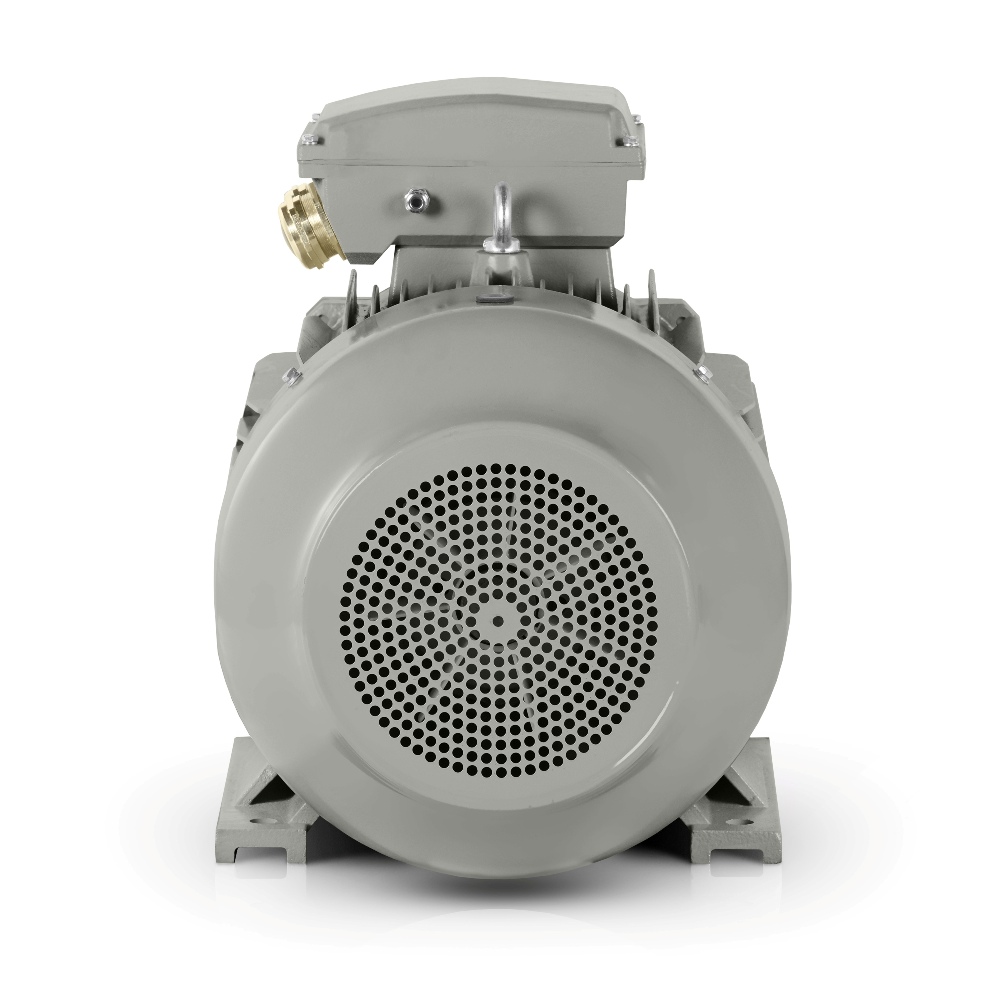

Ein robuster Gusseisenrahmen verleiht dem Motor 3LC PRO 3LC-160M-4 die Haltbarkeit, die bei täglichen Belastungen in der Leicht- und Mittelindustrie geschätzt wird. Dieser Elektromotor mit 1500 U/min verbindet Wirkungsgrad und Wert des Modells 3LC-160M-4 so, dass er sich in Maschinen bewährt, bei denen zuverlässiges Anlaufen, ruhiger Lauf und langfristige Betriebssicherheit entscheidend sind.
Eine Leistung von 11 kW und eine Nenndrehzahl von 1470 U/min bilden eine solide Grundlage für Förderer, Pumpen, Ventilatoren und Mischaggregate. Die Baugröße 160 mm erleichtert die Integration in bestehende Baugruppen, und die Versorgung mit 400/690 V ermöglicht eine einfache Einbindung des Motors in gängige industrielle Stromversorgungssysteme.
Elektromotor 1500 U/min für den ruhigen Betrieb von Produktionslinien
In der Praxis eignet sich dieser Elektromotor überall dort, wo eine stabile Leistung ohne unnötige Schwankungen erwartet wird. Drehstrom-Elektromotoren mit diesen Eigenschaften werden sowohl in OEM-Maschinen als auch in kleineren technologischen Einheiten eingesetzt, bei denen jede Betriebsstunde zählt.
Der robuste Gusseisenrahmen verbessert die mechanische Festigkeit der Baugruppe und hilft zugleich, Belastungen im anspruchsvollen Betrieb standzuhalten. Verstärkte Gusseisen-Lagerschilde und verstärkte Gusseisenfüße sorgen für eine sichere Befestigung in der Maschine und helfen dem Motor, Vibrationen, häufige Starts und längere Lastzyklen besser zu bewältigen.
- Förderantrieb in einer Verpackungslinie.
- Prozesswasserpumpe in einer Wasseraufbereitungsanlage.
- Absaugventilator in der Holzverarbeitung.
- Rührwerk in einem chemischen Verarbeitungssystem.
- Presseinheit in einer Montagezelle.
- Brikettierlinie für Holzspäne.
- Granulator für kleinere Produktionschargen.
- Schneckenförderer für Schüttgüter.
- Rollenförderantrieb in einem Lager.
- Separator in der Lebensmittelverarbeitungstechnik.
Robuster Gusseisenrahmen für Maschinen mit höherer mechanischer Beanspruchung
In Umgebungen, in denen Maschinen täglich gestartet und gestoppt werden, ist eine steife Konstruktion entscheidend für einen störungsfreien Betrieb. Ein Asynchron-Elektromotor mit dieser Rahmenart hält mechanischen Stößen besser stand und bewahrt langfristig eine stabile Befestigung in der Anlage.
Dieser Elektromotor ist für einen Betrieb ausgelegt, bei dem auch unter erhöhter Last eine konstante Leistung erwartet wird. Die langjährige Erfahrung des Herstellers zeigt sich in Konstruktionsdetails, die den Einsatz sowohl in der Serienproduktion als auch bei Ersatzinstallationen erleichtern.
IE3 unterstützt Einsparungen im täglichen Betrieb eines Elektromotors mit 1500 U/min
Die Wirkungsgradklasse IE3 zeigt ihre Vorteile besonders dort, wo der Motor einen großen Teil des Tages läuft. Bei langen Betriebsintervallen hilft sie, den Verbrauch sinnvoll unter Kontrolle zu halten, was sowohl für Maschinenhersteller als auch für Betreiber wichtig ist, die die Amortisation des Antriebs über einen längeren Zeithorizont bewerten.
Sehr hoher Wirkungsgrad ist besonders bei Anwendungen mit gleichmäßiger Belastung vorteilhaft. In Kombination mit einem Leistungsfaktor von 0.85 und einem Wirkungsgrad von 91.4% entsteht ein Antrieb, der für Technologien mit Fokus auf wirtschaftlichen Betrieb geeignet ist.
Praktische Parameter für Installation und lange Lebensdauer
Ein Nennstrom von △ 400V 20.4 A und ein Nennstrom von Y 690V 11.83 A vereinfachen die Auslegung von Schaltgeräten und die Auswahl von Schutzvorrichtungen. Ein Anlaufmomentverhältnis von 2.2 und ein Kippmomentverhältnis von 2.3 unterstützen den Anlauf unter Last, während ein Anlaufstromverhältnis von 7.7 die korrekte Dimensionierung des gesamten elektrischen Systems unterstützt.
Ein Geräuschpegel von 73 dB(A) bleibt für Industrieräume angemessen, während ein Rotorträgheitsmoment von 0.085 kg/m² bei der Bewertung der Antriebsdynamik hilft. Kabelverschraubungen 2-M40X1.5 vereinfachen den Anschluss in typischen Installationen, und das DE-Lager 6309-2RZC3 sowie das NDE-Lager 6309-2RZC3 unterstützen einen zuverlässigen Betrieb über lange Zeiträume.
Verpackungsabmessungen von 752*407*566 mm und ein Verpackungsgewicht von 131 kg vereinfachen Logistik- und Installationsplanung sowohl in Werkstätten als auch an Montagelinien. Wenn Sie einen Elektromotor mit 1500 U/min für eine bestimmte Maschine benötigen, bestellen Sie das Modell 3LC-160M-4 rechtzeitig, um die Inbetriebnahme der Technologie zu beschleunigen.
