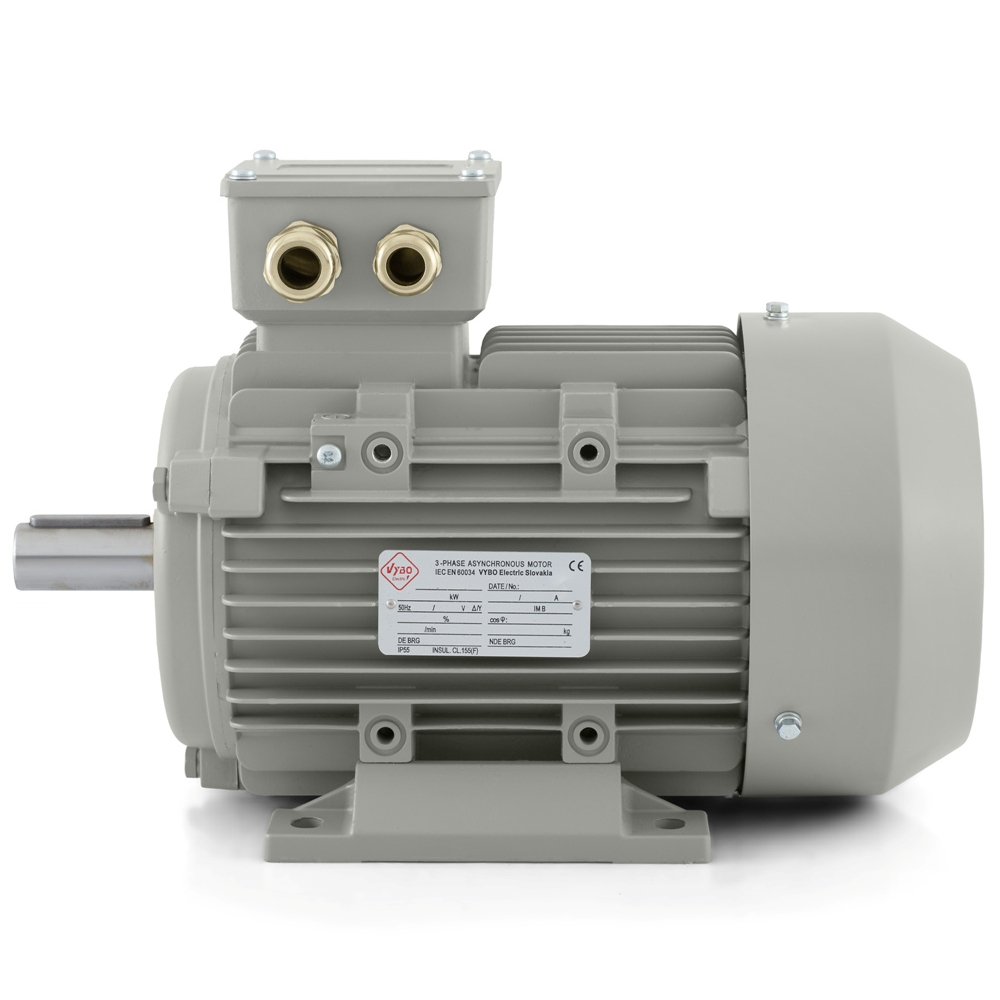

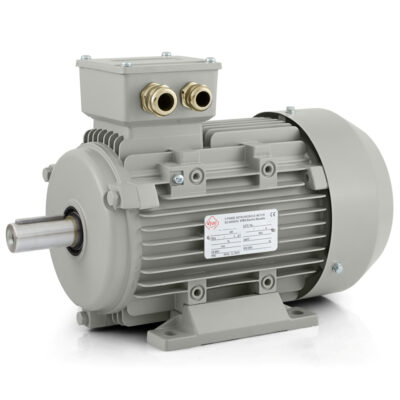

Elektromotor 1,1 kW, 905 U/min, 400 V, 1AL-90L-6

Elektromotor 1AL-90L-6 für zuverlässigen Betrieb in Technologien mit gleichmäßigem Arbeitsrhythmus

Der Elektromotor 1AL-90L-6 von VYBO Electric ist ein 6-poliger Drehstrommotor für Anwendungen, in denen ruhiger Lauf, sicherer Anlauf und eine gute Kontrolle des Betriebstempos wichtig sind. Die Leistung von 1,1 kW und die Nenndrehzahl von 905 U/min bei 50 Hz ergeben einen Antriebscharakter, der sich dort bewährt, wo der Motor Energie regelmäßig und ruhig übertragen soll. Diese Ausführung eignet sich für Ventilatoren, Absaugeinheiten, Umwälzpumpen, Förderlinien, Mischanlagen, Filtertechnik, Verpackungsmaschinen, Dosiereinheiten, Sortierlinien, Trocknungsmodule und verschiedene Hilfsantriebe in Produktion und Gebäudetechnik.

Gerade die 6-polige Lösung verleiht diesem Modell ein Betriebsverhalten, das Kontinuität unterstützt. Beim Materialtransport, bei der Umwälzung eines Mediums oder beim Antrieb von Elementen, die ohne abrupte Änderungen arbeiten sollen, ist dies ein praktisches Merkmal. Der Motor erzeugt keinen unnötig schnellen Arbeitsrhythmus. Er passt besser zu Prozessen, die über die gesamte Schicht gleichmäßig laufen sollen und bei denen eine klare mechanische Reaktion wichtig ist.

Stromversorgung, Verdrahtung und Inbetriebnahme

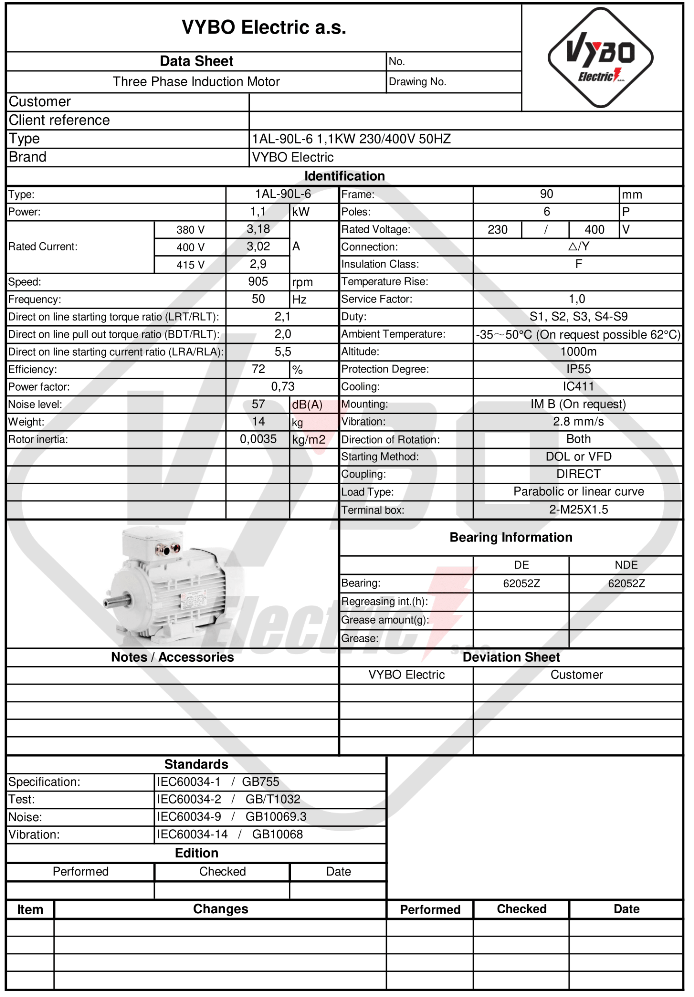

Das Modell 1AL-90L-6 arbeitet mit einer Nennspannung von 230/400 V und einer △/Y-Schaltung. Der Nennstrom beträgt 5,25 A bei 230 V und 3,02 A bei 400 V. Diese Werte sind für die Auslegung des Versorgungszweigs, des Schutzes und der Steuerungskomponenten wichtig. Bei der Inbetriebnahme hilft dies, den Antrieb korrekt an den elektrischen Teil der Anlage anzupassen und auch unter regelmäßiger Belastung einen stabilen Betrieb sicherzustellen.

Der Elektromotor eignet sich für Direktanlauf DOL, Frequenzumrichtersteuerung und den Betrieb mit Softstarter. In der Praxis erweitert dies die Einsatzmöglichkeiten. In einfachen Systemen kann er als fester Antrieb mit Direktstart arbeiten. In geregelten Prozessen lassen sich Anlauf und Betriebsdrehzahl besser an die konkrete Aufgabe anpassen. Das ist beispielsweise in der Lüftung wichtig, wenn sich der Leistungsbedarf verändert, beim Dosieren, wenn die Zuführgenauigkeit überwacht wird, oder bei Förderern, wo ein sanfteres Verhalten beim Anfahren und während des Betriebs geschätzt wird.

Anlaufkennwerte und Verhalten unter Last

Ein Industriemotor muss nicht nur bei stabilisierter Drehzahl zuverlässig arbeiten, sondern bereits beim Start. Der Elektromotor 1AL-90L-6 hat ein Anlaufmomentverhältnis von 2,1, das hilft, den anfänglichen Widerstand ohne unsicheren Hochlauf zu überwinden. Das Kippmomentverhältnis von 2,0 unterstützt die Stabilität auch bei schwankender mechanischer Last. Das Anlaufstromverhältnis von 5,5 ist wichtig für die elektrische Auslegung und für die korrekte Einstellung der Schutzelemente während des Starts.

Der Motor ist für eine parabolische oder lineare Lastkennlinie vorgesehen. Dadurch lässt er sich sowohl in Anwendungen mit gleichmäßigem Widerstand als auch in Baugruppen einsetzen, in denen sich die Last je nach aktuellem Betriebszustand verändert. Für Umwälzpumpen, Ventilatoren, Mischer, Förderer, Filtereinheiten oder Verpackungsmechanismen ist dies eine wichtige Voraussetzung für zuverlässigen Alltagsbetrieb. Das Rotorträgheitsmoment von 0,0035 kg·m² unterstützt eine ausgewogene Reaktion beim Anlauf und bei der Regelung, sodass der Motor klar reagiert, ohne unnötig hart oder verzögert zu wirken.

Schutz, Kühlung und Betriebsbedingungen

In industriellen Umgebungen ist auch die Beständigkeit gegenüber typischen Betriebseinflüssen entscheidend. Die Schutzart IP55 schützt den Motor vor Staub und Betriebsfeuchtigkeit, was in Hallen, Technikräumen und anspruchsvolleren Anlagen wichtig ist. Die Kühlung IC411 unterstützt einen stabilen Wärmehaushalt bei längeren Arbeitszyklen. Isolationsklasse F und Temperaturerhöhungsklasse B bilden eine geeignete Grundlage für zuverlässigen Betrieb bei kontinuierlicher wie auch intermittierender Belastung.

Der Motor ist für Umgebungstemperaturen bis +65 °C und Höhenlagen bis 1000 m ausgelegt. Der Servicefaktor 1,0 und die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen einen guten Einsatz sowohl in konstanten Prozessen als auch in Anwendungen mit wiederkehrenden Zyklen. Für Anlagen, die über die gesamte Schicht laufen, ebenso wie für Geräte mit wechselnden Betriebs- und Pausenzeiten ist dies ein wichtiger praktischer Vorteil.

Mechanische Ausführung und sichere Montage

Die Wellenhöhe von 90 mm bietet ein ausgewogenes Verhältnis zwischen kompakter Bauform und mechanischer Stabilität. Auf DE- und NDE-Seite kommen 6205-2Z-Lager zum Einsatz, die ruhigen Lauf und zuverlässige Rotorführung unter regelmäßiger Last unterstützen. Lithiumfett Nr. 2 eignet sich für normale Industriebedingungen. Das Auswuchten mit halber Passfeder erleichtert die korrekte Verbindung mit den mechanischen Teilen der Anlage.

Die Ausführung umfasst 2-M25X1.5-Kabeleinführungen für einen sauberen und sicheren Stromanschluss. Der Motor kann in beide Richtungen drehen und eignet sich daher auch für Konstruktionen, bei denen die endgültige Anordnung des Antriebs erst bei Montage oder Inbetriebnahme der Linie festgelegt wird. Das Verpackungsgewicht von 14 kg und die Verpackungsmaße von 380 × 210 × 270 mm erleichtern Logistik, Handling und die Vorbereitung der Montage in der Maschine.

Die Serie 1AL OPTIMAL von VYBO Electric steht für professionelle Niederspannungs-Elektromotoren mit Aluminiumgehäuse für einen breiten industriellen Einsatz. Im Mittelpunkt stehen schnelle Inbetriebnahme, ein sehr gutes Preis-Leistungs-Verhältnis und unter realen Bedingungen bewährte Qualität.

Praktische Wahl für stabilen Industriebetrieb

Der Elektromotor 1AL-90L-6 kombiniert 1,1 kW Leistung, 905 U/min Nenndrehzahl, IP55-Schutz und flexible Steuerungsmöglichkeiten. Er eignet sich für Anwendungen, die einen zuverlässigen 6-poligen Antrieb mit ruhigem Lauf, guter Montagebereitschaft und Sicherheit im täglichen Einsatz benötigen. Mit diesem Modell bietet VYBO Electric einen Motor, der sich natürlich in Technologien einfügt, bei denen Stabilität, Regelmäßigkeit und langfristige Betriebssicherheit im Vordergrund stehen.
