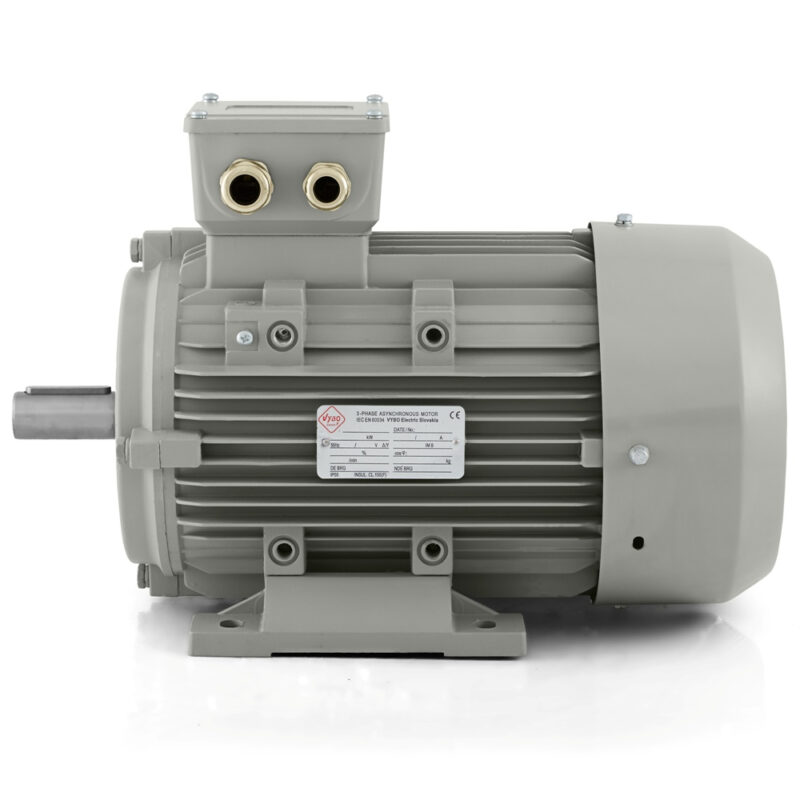

Elektromotor 11 kW, 970 U/min, 400 V, 1AL-160L-6

Elektromotor 1AL-160L-6 für zuverlässige Inbetriebnahme und stabilen 6-poligen Betrieb

Der Elektromotor 1AL-160L-6 von VYBO Electric ist ein 6-poliges Drehstrommodell mit einer Leistung von 11 kW, einer Nennspannung von 400/690 V, einer Frequenz von 50 Hz und einer Nenndrehzahl von 970 U/min. Diese Ausführung ist für Technologien bestimmt, bei denen ein gleichmäßiger Arbeitsrhythmus, eine feste mechanische Befestigung und eine problemlose Integration in den Industriebetrieb erwartet werden. In der Praxis ist vor allem wichtig, dass der Motor ruhig läuft und auch bei längerer Belastung ein gleichmäßiges Tempo beibehält. Ein solcher Charakter eignet sich für Anlagen, bei denen der Antrieb nicht hektisch reagieren, sondern den stabilen Betrieb des gesamten Systems unterstützen soll.

Die Baugröße von 160 mm zeigt bereits, dass dieses Modell für den regelmäßigen Einsatz in technologischen Baugruppen vorbereitet ist, bei denen neben der Leistung auch Sicherheit bei Handhabung, Installation und langfristigem Betrieb wichtig ist. Der Elektromotor eignet sich beispielsweise gut für zentrale Lüftungsanlagen, größere Umwälzpumpen, Mischsysteme, Bandförderer, Filteranlagen, Trocknungstechnik, Rezirkulationskreisläufe, Verpackungslinien, Sortierarbeitsplätze, Absauganlagen, Prozessventilatoren und Hilfsantriebe von Produktionsanlagen.

Handhabung, Montage und Installationsbereitschaft

Bei einem Modell dieser Kategorie ist wichtig, dass es ohne unnötige Komplikationen praktisch in die Technologie integriert werden kann. Das Verpackungsgewicht von 93 kg und die Verpackungsmaße von 630 × 330 × 390 mm helfen bei der Planung von Lagerung, Transport und eigentlicher Montage. Das Auswuchten mit halber Passfeder erleichtert die korrekte Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement. Die Ausführung umfasst Kabelverschraubungen 2-M40X1.5, wodurch eine saubere Stromversorgungsführung und eine übersichtliche Lösung der elektrischen Maschinenseite erleichtert werden.

Der Motor kann in beide Drehrichtungen laufen und passt sich daher auch gut an Anlagen an, bei denen die endgültige Antriebsanordnung erst während der Montage oder bei der Inbetriebnahme der Technologie festgelegt wird. In Service- und Montagepraxis ist dies besonders praktisch, wenn die Anlage vor Ort zusammengebaut wird, ein Antrieb ersetzt wird oder das Linienkonzept erst nach dem Einbau der einzelnen Einheiten endgültig abgestimmt wird.

Lager und mechanische Sicherheit bei regelmäßiger Belastung

Sowohl auf der DE- als auch auf der NDE-Seite werden Lager 6309-2RZC3 eingesetzt. Diese Lösung unterstützt eine zuverlässige Rotorlagerung bei täglicher Belastung, während längerer Betriebszeiten und bei wiederholten Starts. Lithiumfett Nr. 2 eignet sich für übliche Industriebedingungen. Eine Schwinggeschwindigkeit von 2,8 mm/s bei Schwingungsklasse A trägt zu einem kultivierten mechanischen Lauf bei, was in Anlagen wichtig ist, in denen präzisere technologische Komponenten an den Antrieb gekoppelt sind oder ein ruhigerer Betrieb der gesamten Linie gefordert wird. Der Geräuschpegel von 73 dB(A) entspricht dem industriellen Charakter dieser Ausführung.

Bei einem 6-poligen Motor mit einer Nenndrehzahl von 970 U/min ist mechanische Stabilität besonders wichtig. In Förderanlagen unterstützt sie eine gleichmäßigere Materialbewegung. In Mischern und Pumpen trägt sie zu einem gleichmäßigen Arbeitsregime bei. Bei Ventilatoren und Lüftungsanlagen liegt der Vorteil darin, dass der Antrieb besser zu Prozessen passt, in denen ein kontinuierlicher, ruhiger Betrieb ohne unnötig abrupte Reaktionen geschätzt wird.

Regelung, Anlauf und Betriebsart

Der Elektromotor 1AL-160L-6 eignet sich für direkten DOL-Anlauf, für die Regelung mit Frequenzumrichter und für den Betrieb mit Sanftstarter. Dadurch erweitert sich sein Einsatzbereich von festen Industrieantrieben bis zu Technologien, bei denen ein schonenderer Anlauf oder eine bessere Anpassung des Arbeitsrhythmus an den Prozess selbst erforderlich ist. Bei Pumpen- und Lüftungsanwendungen kann die Regelung von Vorteil sein. Beim Mischen, Materialhandling oder an Verpackungsarbeitsplätzen sind ein kultivierterer Anlauf und ein gleichmäßigeres mechanisches Verhalten häufig ebenfalls vorteilhaft.

Das Anlaufmomentverhältnis von 2,0 hilft, den Anfangswiderstand der Anlage ohne unsicheren Start zu überwinden. Das Kippmomentverhältnis von 2,1 unterstützt die Stabilität bei Lastschwankungen. Das Anlaufstromverhältnis von 6,5 ist für die Auslegung des elektrischen Stromkreises und der Schutzelemente wichtig. Der Motor ist für eine parabolische oder lineare Lastkennlinie vorgesehen und eignet sich daher sowohl für Anwendungen mit konstantem Widerstand als auch für Prozesse, bei denen sich die Arbeitslast je nach Betriebspunkt verändert. Das Rotorträgheitsmoment von 0,0116 kg·m² unterstützt ein klares Verhalten beim Anlauf und bei der Regelung.

Der Servicefaktor von 1,0 und die Betriebsarten S1, S2, S3 und S4-S9 verleihen diesem Modell eine sehr gute Einsatzfähigkeit sowohl im Dauer- als auch im Aussetzbetrieb. In Linien, die während der gesamten Schicht kontinuierlich laufen, ebenso wie in Anlagen mit wiederholten Zyklen ist dies für einen zuverlässigen Praxiseinsatz wichtig.

Beständigkeit in industrieller Umgebung

Die Schutzart IP55 hilft, die inneren Teile des Motors vor Staub und betriebsbedingter Feuchtigkeit zu schützen. Die Kühlung IC411 unterstützt einen stabilen Wärmehaushalt bei regelmäßiger Belastung. Die Isolationsklasse F und die Erwärmungsklasse B bilden eine geeignete Grundlage für den täglichen industriellen Einsatz. Der Motor ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellungshöhe von bis zu 1000 m ausgelegt und kann daher zuverlässig unter normalen und auch wärmeren Betriebsbedingungen eingesetzt werden.

Die Baureihe 1AL OPTIMAL von VYBO Electric steht für professionelle Niederspannungs-Elektromotoren im Aluminiumgehäuse für einen breiten industriellen Einsatz. Die Plattform ist für schnelle Inbetriebnahme, ein ausgezeichnetes Preis-Leistungs-Verhältnis und bewährte Qualität unter realen Bedingungen ausgelegt. Auch die Montageausführungen IM B3, IM B35, IM B5, IM B14 und IM B34 sind verfügbar.

Ein Antrieb für langfristige Betriebsregime

Der Elektromotor 1AL-160L-6 eignet sich dort, wo vom Antrieb eine solide mechanische Lösung, ein ausgewogener 6-poliger Betrieb und Bereitschaft für den regelmäßigen Industrieeinsatz erwartet werden. Dieses Modell verbindet praktische Installationssicherheit, zuverlässige Betriebsfestigkeit und einen Arbeitscharakter, der gut zu Technologien mit Schwerpunkt auf Stabilität und Laufruhe passt.
