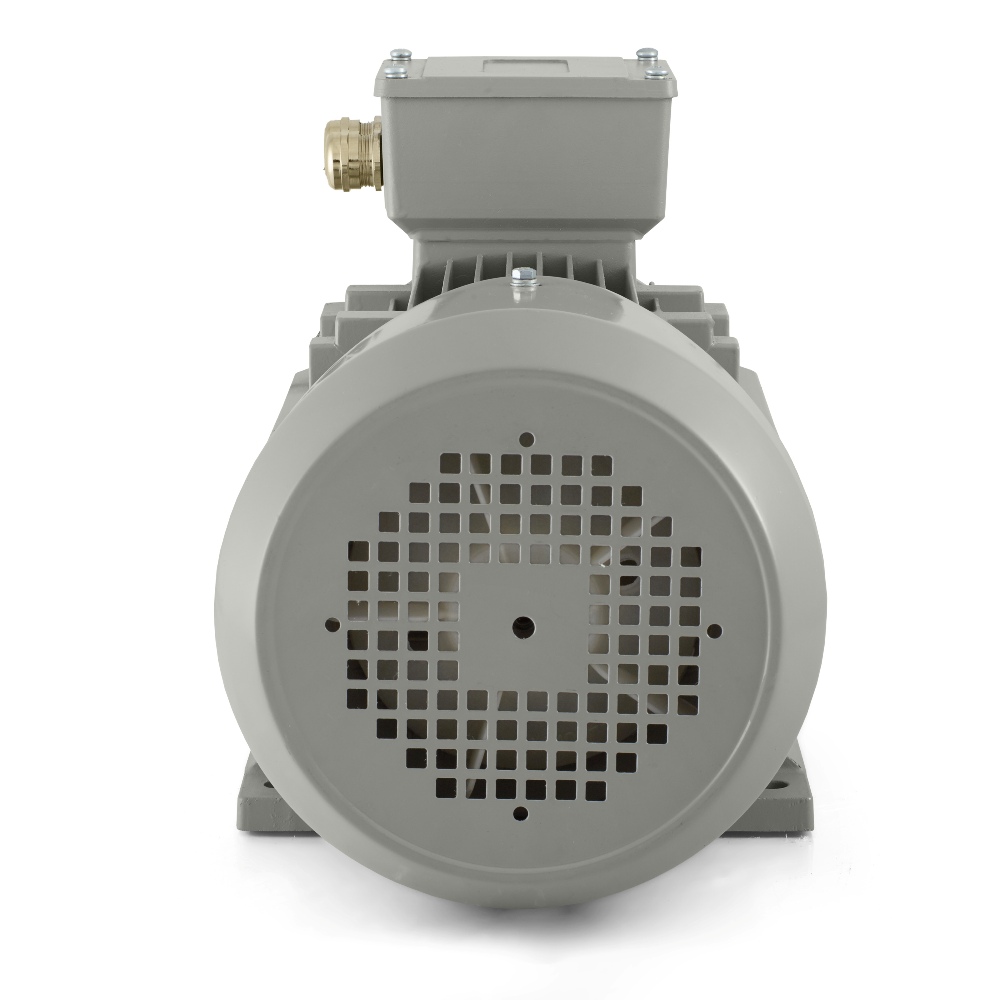

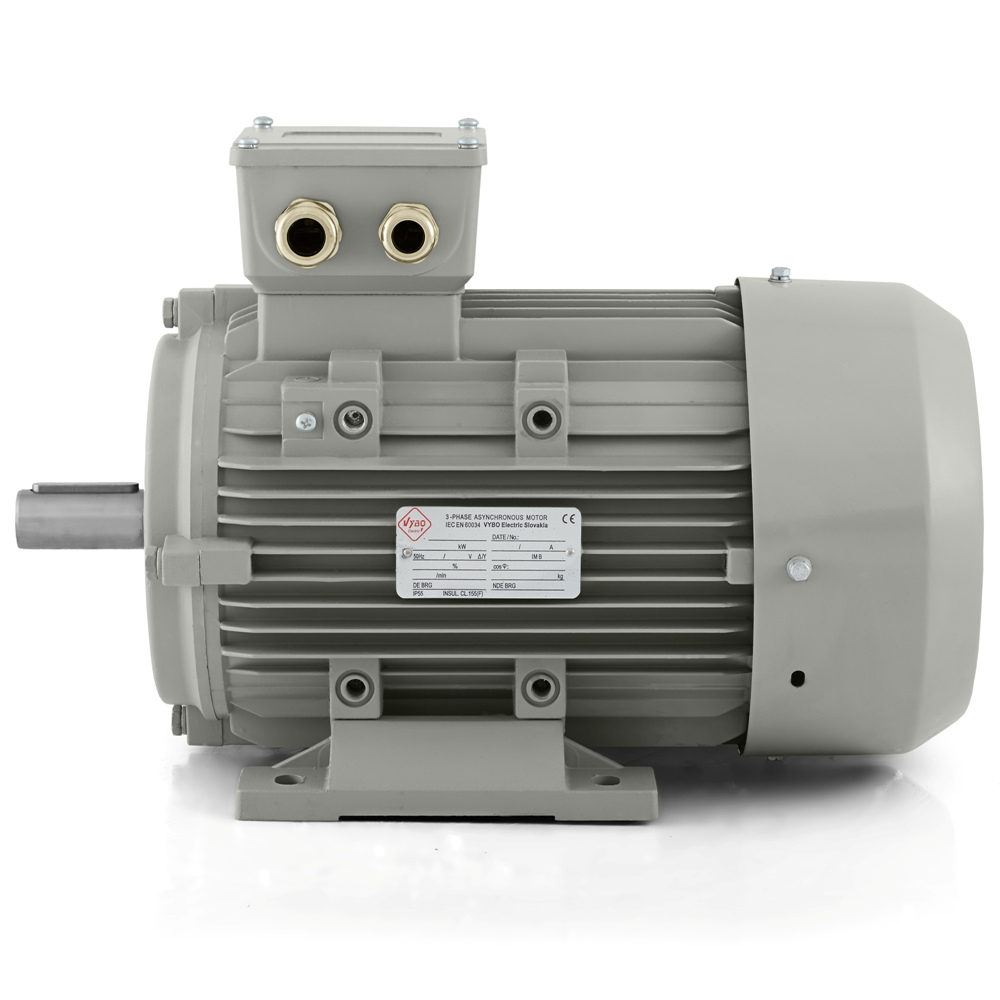

Elektromotor 1,1 kW, 680 U/min, 400 V, 1AL-100L2-8

Wenn der Antrieb sowohl zur Stromversorgung als auch zur Anwendung passen muss

Der Elektromotor 1AL-100L2-8 ist ein 8-poliges Modell mit 1,1 kW Leistung, 680 U/min Nenndrehzahl und einer Versorgung von 230/400 V bei 50 Hz. Dieser Motortyp ist überall dort sinnvoll, wo die Bewegung dauerhaft gleichmäßig, klar und zuverlässig sein soll. In der Praxis handelt es sich nicht um einen Antrieb für hohe Drehzahlen, sondern um eine Lösung für Technologien, die einen regelmäßigen Arbeitsrhythmus ohne unnötig abrupte Reaktionen benötigen. Dieses Verhalten ist bei Bandförderern, Dosierschnecken, Mischern mit leichter bis mittlerer Belastung, Umwälzpumpen, Trocknungsmodulen, Ventilatorbaugruppen, Sortiertischen, rotierenden Arbeitseinheiten, Abfüllmaschinen und auch beim langsamen Aufwickeln von Material erwünscht. Bei diesen Aufgaben ist wichtig, dass der Motor dem Mechanismus keinen harten Start aufzwingt, sondern einen Betrieb ermöglicht, der sich gut auf die gesamte Maschine überträgt.

Versorgung, Strom und Integration in die Technologie

Die elektrische Seite dieses Modells ist so ausgelegt, dass sie sich natürlich in ein Standard-Industrienetz integrieren lässt. Die Dreieck/Stern-Schaltung bei 230/400 V vereinfacht die Auslegung der Versorgung, und der Nennstrom von 5,56 A bei 230 V und 3,2 A bei 400 V gibt Planern und Servicetechnikern eine klare Grundlage für die Auswahl von Schutz-, Schalt- und Sicherungselementen. Das ist besonders bei Maschinen wichtig, die ohne langwierige Einstellungen in Betrieb genommen werden und schnell von der Montage in den Betriebszustand wechseln sollen. Der Motor eignet sich für DOL, für die Steuerung mit einem Frequenzumrichter und für einen Softstarter. Dadurch kann er sowohl in einfachen Einzelanwendungen als auch in Technologien eingesetzt werden, bei denen ein sanfterer Start oder eine Anpassung des Arbeitstempos an den Prozess erforderlich ist. Beim Abfüllen, Mischen, Dosieren oder auf Förderlinien mit regelmäßigem Zyklus lässt sich der Betrieb so einstellen, dass er mit dem mechanischen System und den nachfolgenden Prozessen übereinstimmt.

Genau hier zeigt sich die praktische Bedeutung der Serie 1AL OPTIMAL. Es handelt sich um professionelle Niederspannungs-Elektromotoren von VYBO Electric im Aluminiumgehäuse, ausgelegt für Standard- und anspruchsvollere Einsätze mit Schwerpunkt auf schneller Inbetriebnahme und guter industrieller Kompatibilität.

Anlauf, Drehmoment und Verhalten in wiederkehrenden Zyklen

Mit einer Nenndrehzahl von 680 U/min eignet sich der Motor für Prozesse, in denen die Leistung gleichmäßig und ohne hohe dynamische Anforderungen übertragen wird. Ein Anlaufmomentverhältnis von 2,0 zum Nennmoment bedeutet, dass der Motor beim Start über eine solide Reserve verfügt. Ein Kippmomentverhältnis von 1,8 hilft bei üblichen Widerstandsänderungen im Betrieb, und ein Anlaufstromverhältnis von 5,0 ist für die elektrische Auslegung des Starts wichtig. Diese Daten wirken sich konkret auf Anlagen aus, die während einer Schicht wiederholt starten oder in einem regelmäßigen Produktionszyklus arbeiten. Bei einer Dosiereinheit bedeutet das einen vorhersehbaren Start der Zuführung. Bei Pumpe oder Ventilator ermöglicht es einen gleichmäßigeren Hochlauf ohne unnötig abrupte Belastung des Systems. Bei Förderer oder Drehtisch lässt sich die Bewegung leichter ruhig übertragen.

Der Motor ist für eine parabolische oder lineare Lastkennlinie ausgelegt, was seine Einsatzmöglichkeiten in vielen üblichen Industrieanwendungen erweitert. Er eignet sich überall dort, wo die Last gleichmäßig ansteigt oder während des Betriebs in einem regelmäßigen Bereich bleibt. Die Leistung von 1,1 kW ist hier nicht nur eine Katalogzahl. In der Praxis bedeutet sie eine stabile Grundlage für Technologien, die viele Stunden täglich zuverlässig laufen und dabei einen ruhigen Arbeitscharakter bewahren müssen.

Schutz, Wärme und Betriebsbedingungen

In industrieller Umgebung zählt auch, wie der Motor Staub, Feuchtigkeit und längere Betriebszeiten verkraftet. Dieses Modell besitzt IP55-Schutz und ist damit für übliche Produktionsbedingungen mit industriellen Verunreinigungen und Luftfeuchtigkeit vorbereitet. Die Kühlung IC411 gewährleistet die Wärmeabfuhr bei Standardlast, und die Kombination aus Isolationsklasse F und Erwärmungsklasse B schafft eine geeignete thermische Reserve für regelmäßigen Langzeitbetrieb. Der Betriebsfaktor 1,0 entspricht dem Standard-Industrieeinsatz. Die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen Dauerbetrieb ebenso wie zyklische Prozesse mit intermittierender Belastung. Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Der Geräuschpegel von 59 dB(A) unterstützt einen kultivierten Betrieb in Hallen, in denen mehrere Technologien nebeneinander arbeiten oder der Bediener näher an der Maschine steht.

Mechanische Ausführung und praktische Montagedetails

Die Baugröße 100 mm bietet einen guten Ausgleich zwischen kompaktem Einbauraum und sicherer mechanischer Integration in die Maschine. 6206-2Z-Lager auf DE- und NDE-Seite unterstützen die stabile Rotorlagerung, und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt bei Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement zu einem ausgewogenen Lauf bei. Der Motor kann in beide Richtungen drehen, und das Wuchten mit halber Passfeder entspricht der üblichen industriellen Montage. Das Rotorträgheitsmoment von 0,011 kg·m² hilft, beim Start und bei Betriebszustandsänderungen ein angemessenes Ansprechverhalten beizubehalten. Die Ausführung umfasst Kabelverschraubungen 2-M25X1.5. Für Handhabung und Logistik sind die Verpackungsabmessungen 405 × 230 × 295 mm und das Verpackungsgewicht von 25 kg hilfreich. Die Lageranordnung verwendet Lithiumfett Nr. 2.

Der Elektromotor 1AL-100L2-8 eignet sich für Betriebe, in denen der elektrische Anschluss übersichtlich, der Start stabil und das mechanische System im Betrieb ruhig und gleichmäßig sein muss. Er kombiniert 8-polige Ausführung, 100-mm-Baugröße, IP55-Schutz und eine Konstruktion für den täglichen Industrieeinsatz.
