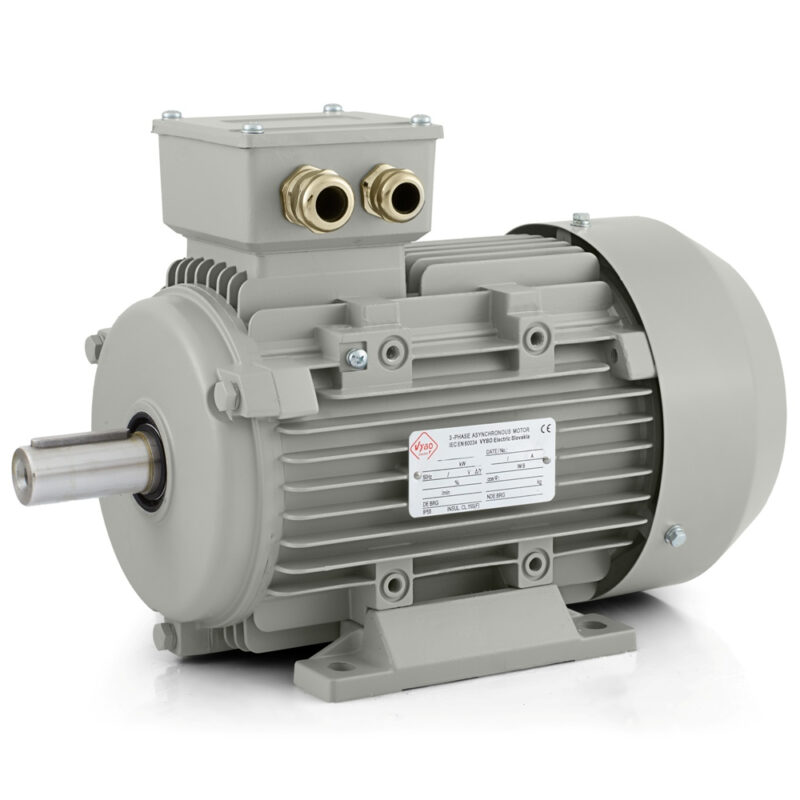

Elektromotor 0,75 kW, 1390 U/min, 400 V, 1AL-80M2-4

Wenn ein kompakter Antrieb bereits eine spürbare Arbeitslast übernimmt

Der Elektromotor 1AL-80M2-4 aus der Serie 1AL OPTIMAL gehört zu einer Leistungsklasse, in der vom Antrieb mehr als nur der Grundbetrieb erwartet wird. Mit einer Leistung von 0,75 kW, einer Nennspannung von 230/400 V und der Schaltung Delta/Y ist er für Technologien ausgelegt, bei denen der Betrieb stabil, die Installation angemessen platzsparend und das Motorverhalten während der gesamten Schicht klar nachvollziehbar sein muss. Bei einer Frequenz von 50 Hz erreicht er eine Nenndrehzahl von 1390 U/min und arbeitet in einer 4-poligen Ausführung. Die Baugröße 80 mm, also die Achshöhe von 80 mm, bildet eine solide Grundlage für Maschinen, die bereits eine deutlichere mechanische Last übertragen, dabei aber weiterhin eine kompakte konstruktive Lösung erfordern.

Dieses Modell passt gut zu Bandförderern, Verpackungslinien, Abfüllanlagen, Sortiermodulen, Etikettiersystemen, Mischanlagen, Lüftereinheiten, Pumpeneinheiten, Dosiermechanismen, Zuführtechnik, Materialhandhabungsanlagen und verschiedenen automatisierten Arbeitsstationen. In diesen Anwendungen ist es oft entscheidend, dass der Motor einen regelmäßigen Arbeitsrhythmus ohne unnötig unruhiges Verhalten bewältigt und sich einfach sowohl in bestehende als auch in neue Technik integrieren lässt.

Ein zuverlässiger Start und ein gleichmäßiger Arbeitszyklus sind wichtig

Bei Anlagen mit häufigen Starts oder wiederkehrenden Arbeitsschritten ist das Verhalten des Motors beim Hochlauf von großer Bedeutung. Das Modell 1AL-80M2-4 arbeitet mit einem Nennstrom von 3,22 A bei 230 V und 1,85 A bei 400 V. Das Anlaufmomentverhältnis erreicht 2,3, das Kippmomentverhältnis 2,3 und das Anlaufstromverhältnis 6. In der Praxis ist dies hilfreich bei Technologien, bei denen vom Antrieb ein vorhersehbarer Start, ein stabiler Kraftschluss und zuverlässiges Verhalten auch bei regelmäßigem Anlaufen in der Produktion erwartet werden.

Ein Wirkungsgrad von 73 % und ein Leistungsfaktor von 0,76 unterstützen einen ausgeglichenen Betrieb unter längerer Belastung. Der Motor ist für eine Lastart mit parabolischer oder linearer Lastkennlinie vorgesehen und eignet sich daher gut für Mechanismen mit wechselndem Widerstand, mittlerem Durchfluss und Materialbewegung. Ebenfalls wichtig ist das Rotorträgheitsmoment von 0,0021 kg·m². In Anlagen, in denen sich der Arbeitsschritt in regelmäßigen Abständen wiederholt, trägt dies zu einem guten Ansprechverhalten des Antriebs und zu einem ruhigeren Verhalten der gesamten Baugruppe bei.

Der Einsatz in einer Produktionsumgebung stellt klare Anforderungen an den Motor

Ein Antrieb in der Industrie muss auch in Umgebungen zuverlässig arbeiten, in denen Staub, höhere Temperaturen oder regelmäßige mechanische Beanspruchung auftreten. Deshalb ist die Schutzart IP55 wichtig, die dazu beiträgt, die inneren Teile des Motors vor Staub und Spritzwasser zu schützen. In Verpackungsmaschinen, Fördermodulen, Mischanlagen oder Materialhandhabungstechnik ist dies ein praktischer Vorteil, der die langfristige Betriebssicherheit unterstützt. Die thermische Stabilität wird durch die Kühlung IC411 gewährleistet, während das Gehäuse der Serie 1AL OPTIMAL für eine wirksame Wärmeabfuhr ausgelegt ist.

Der Motor verwendet die Isolationsklasse F und die Erwärmungsklasse B. Er ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellungshöhe von bis zu 1000 m ausgelegt. Der Betriebsfaktor 1,0 zusammen mit den Betriebsarten S1, S2, S3, S4-S9 erweitert das Einsatzspektrum vom Dauerbetrieb bis zu intermittierenden Betriebsfolgen. Ein Geräuschpegel von 58 dB(A) und eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A tragen zu einem kultivierten mechanischen Lauf bei, was bei Maschinen wichtig ist, bei denen Stabilität, Präzision und der allgemeine Arbeitskomfort in der Halle überwacht werden.

Mechanische Ausführung und Steuerung ohne unnötige Einschränkungen

Sowohl auf der DE- als auch auf der NDE-Seite sind 6204-2Z-Lager verbaut. Die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Das Auswuchten mit halber Passfeder unterstützt einen gleichmäßigen Lauf beim Einbau von Riemenscheiben, Kupplungen und anderen Elementen der Kraftübertragung. Der Motor eignet sich für den Start per DOL und unterstützt außerdem die Steuerung über einen Frequenzumrichter sowie einen Softstarter. Dadurch lässt er sich sowohl an einfachere Anwendungen als auch an Technologien anpassen, die einen sanfteren Hochlauf oder eine bessere Startregelung erfordern.

Der Motor kann sich in beide Richtungen drehen, was seinen Einsatz in reversierenden Mechanismen, bidirektionalen Zuführungen und Anlagen mit wechselnder Richtung der Arbeitsbewegung erweitert. Für den elektrischen Anschluss sind 2-M20X1.5-Kabelverschraubungen vorgesehen. Auch die logistische Seite ist praktisch. Das Verpackungsgewicht beträgt 11 kg und die Verpackungsabmessungen 320 × 220 × 260 mm, sodass die Handhabung bei Installation, Lagerung und Serviceaustausch einfach bleibt.

1AL OPTIMAL als bewährte Plattform für die Industrie

Die Serie 1AL OPTIMAL gehört zu den meistverkauften Baureihen von VYBO Electric, mit mehr als 30.000 in der Industrie installierten Einheiten. 1AL OPTIMAL zählt zu den meistverkauften Elektromotoren von VYBO Electric und verfügt über mehr als 30.000 installierte Einheiten in der Industrie. Die Serie ist bekannt für ein sehr gutes Preis-Leistungs-Verhältnis, bewährte Qualität, hohe Kompatibilität und schnelle Inbetriebnahme. Zu den praktischen Vorteilen gehören außerdem Merkmale wie ein verstärkter Klemmenkasten, ein verbesserter Schutz der IP55-Klemmenkastenabdeckung, eine Lüfterhaube aus Stahl und kompatible Füße. Bei der Montage können folgende Ausführungen verwendet werden: IM B3, IM B35, IM B5, IM B14, IM B34. Der Elektromotor 1AL-80M2-4 stellt damit einen zuverlässigen dreiphasigen Antrieb für Betriebe dar, die kompakte Abmessungen, eine solide mechanische Basis und stabilen Betrieb im industriellen Alltag benötigen.
