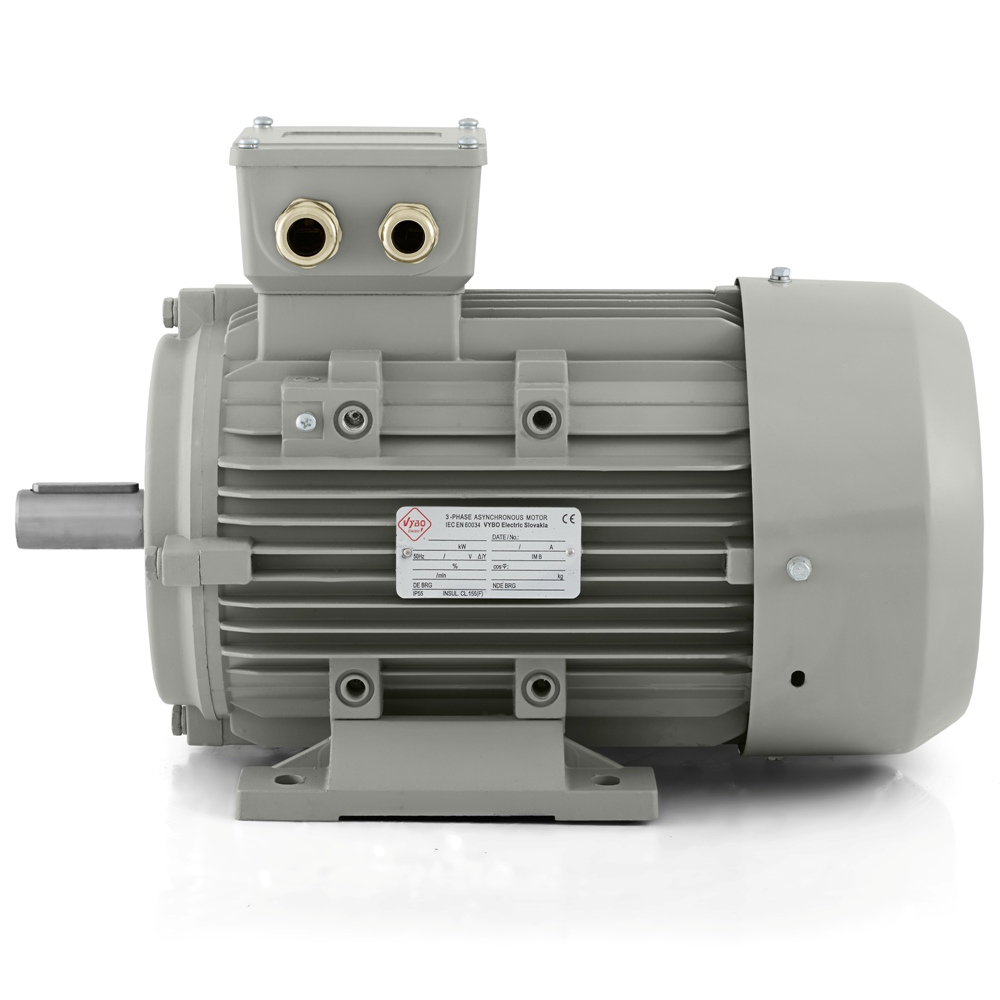

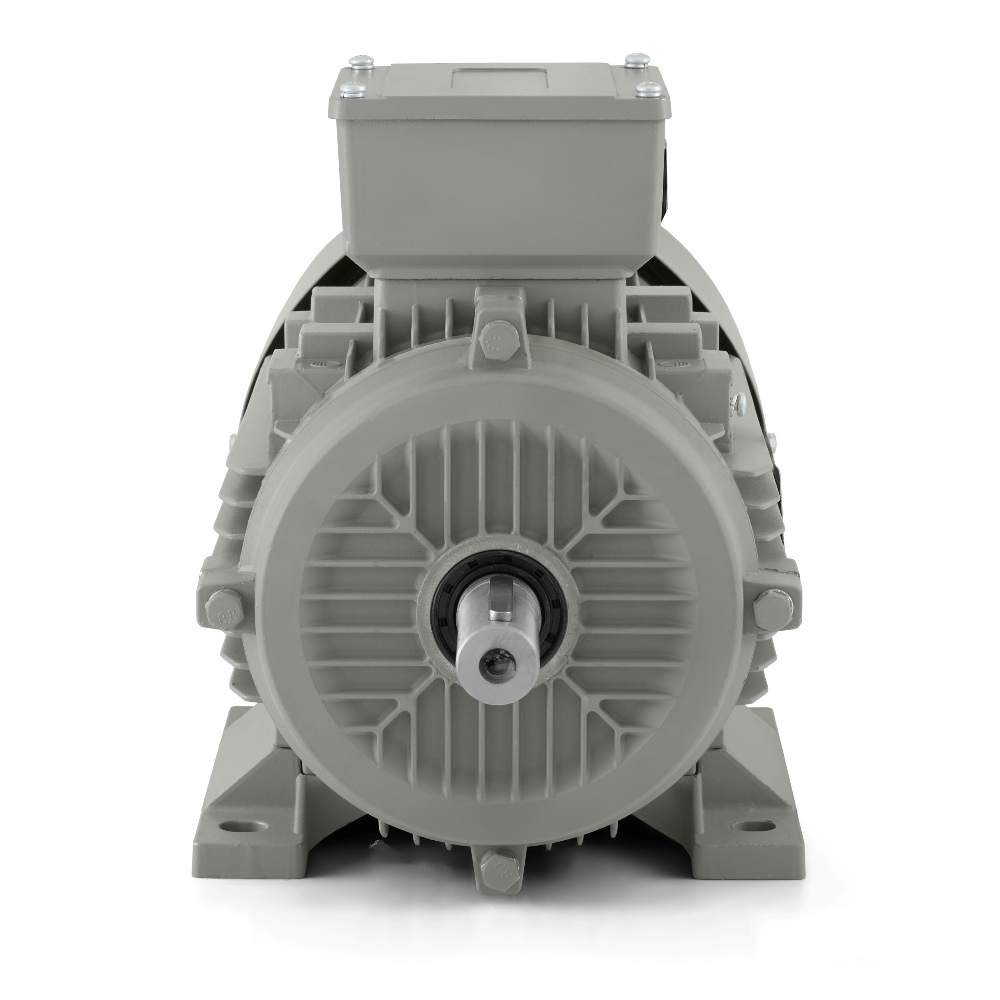

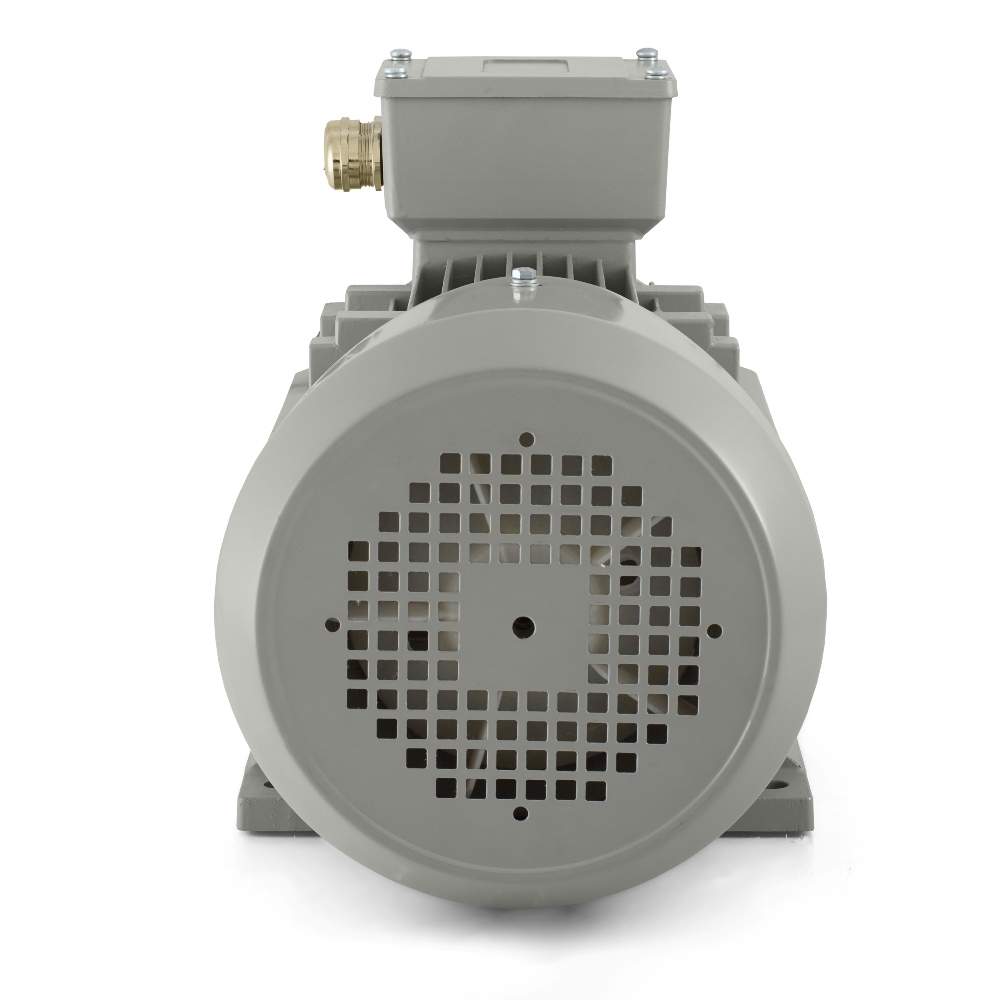

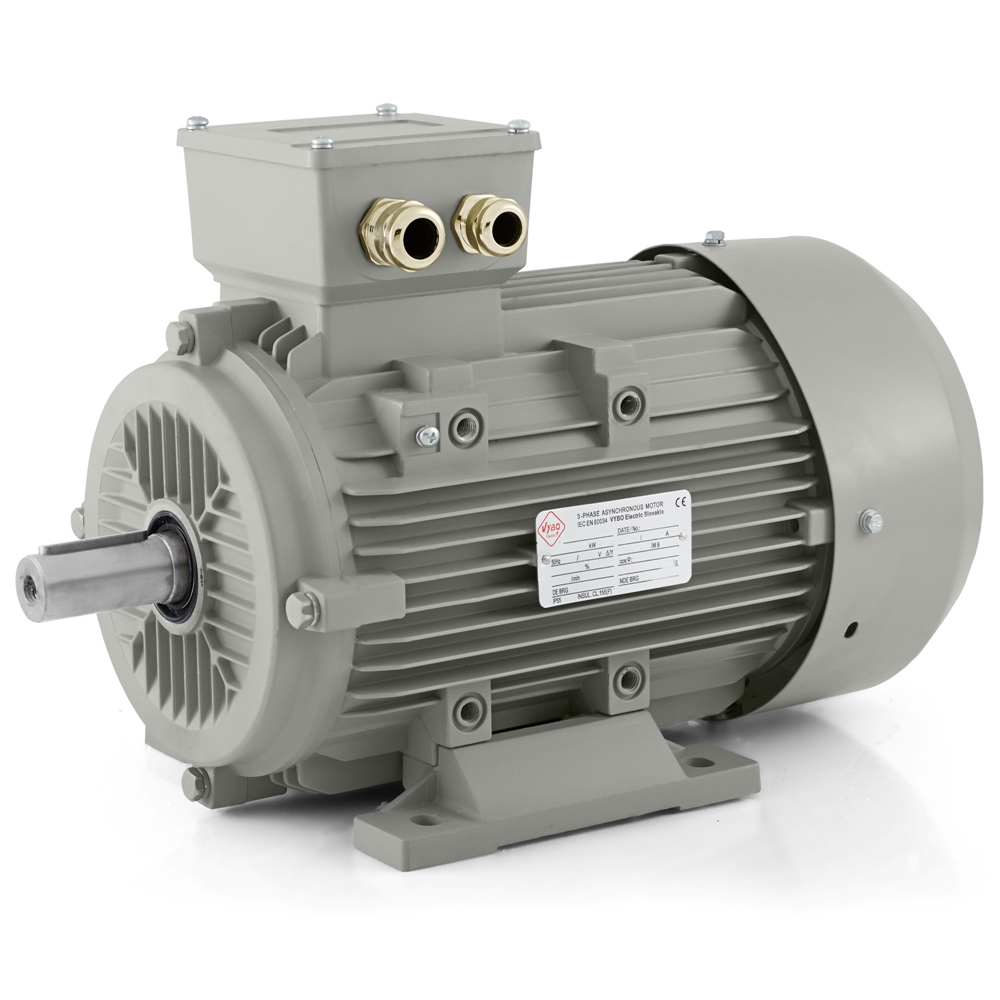

Elektromotor 0,75 kW, 680 U/min, 400 V, 1AL-100L1-8

Für den Einbau in Produktionseinheiten mit regelmäßigem Betrieb vorbereitet

Der Elektromotor 1AL-100L1-8 ist eine Lösung für Maschinen und technologische Einheiten, bei denen ein ruhiger Arbeitsrhythmus, eine zuverlässige mechanische Montage und eine problemlose Inbetriebnahme erwartet werden. Die Leistung von 0,75 kW zusammen mit einer Nenndrehzahl von 680 U/min macht dieses Modell zu einem 8-poligen Antrieb für Anwendungen, bei denen die Bewegung gleichmäßig und ohne plötzliche Reaktionen ablaufen soll. Dieser Charakter ist bei Abfülllinien, Dosierschnecken, kleineren Bandförderern, Sortiertischen, Etikettiermodulen, Umwälzpumpen, Lüftungsabschnitten, Trocknungstunneln, Mischbehältern mit leichterer Belastung und rotierenden Hilfsmechanismen nützlich. In diesen Anlagen ist wichtig, dass der Motor nach dem Einbau keine unnötigen Stöße erzeugt und sein Betrieb langfristig in einem gleichmäßigen Tempo aufrechterhalten werden kann.

Aus praktischer Sicht hilft auch die Baugröße selbst. Die Baugröße 100 mm eignet sich sowohl für kompakte als auch universellere Maschinenbaugruppen, bei denen eine industrielle Ausführung mit vernünftigem Platzbedarf kombiniert werden soll. Die Verpackungsabmessungen 405 × 230 × 295 mm und das Verpackungsgewicht von 23 kg erleichtern Handhabung, Lagerung, Transport und Montagevorbereitung. Der Motor kann in beide Richtungen drehen, was bei der Integration in unterschiedliche mechanische Anordnungen mehr Flexibilität bietet. Die Ausführung umfasst Kabelverschraubungen 2-M25X1.5, sodass der Anschluss ohne improvisierte Lösungen nach üblichem Industriestandard erfolgen kann.

Lager, Wuchten und ruhiger mechanischer Lauf

Im Betrieb ist auch entscheidend, wie sich der Motor nach der Kopplung mit dem mechanischen System der Maschine verhält. Dieses Modell verwendet 6206-2Z-Lager auf DE- und NDE-Seite und schafft damit eine solide Grundlage für regelmäßigen Betrieb und sichere Rotorlagerung. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A unterstützt einen ruhigen Lauf, was bei der Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement wichtig ist. Das Wuchten mit halber Passfeder ist praktisch für den Standardanschluss an Industriemaschinen. Das Rotorträgheitsmoment von 0,0095 kg·m² zeigt, dass der Motor beim Start und bei Änderungen des Betriebszustands angemessen reagiert. Das hilft besonders bei Anlagen, in denen sich die Bewegung während der Schicht wiederholt. Beim Fördern von Verpackungen, beim gleichmäßigen Drehen von Produkten, beim Sortieren von Stückgut oder beim Dosieren von Granulaten und Pulvern soll das mechanische System schließlich keine unnötig harten Impulse erhalten.

Elektrischer Anschluss ohne komplexe Integration

Der Elektromotor 1AL-100L1-8 ist für 230/400 V bei 50 Hz mit Dreieck/Stern-Schaltung ausgelegt. Der Nennstrom beträgt 4,00 A bei 230 V und 2,3 A bei 400 V, was die Auslegung von Schutz, Schaltung und Gesamtanschluss in einem üblichen Industrienetz vereinfacht. Der Motor unterstützt DOL, eignet sich für die Steuerung mit einem Frequenzumrichter und ebenso für einen Softstarter. Das schafft mehr Freiheit bei der Maschinenkonstruktion. Bei einfachen Geräten kann Direktanlauf vorteilhaft sein, bei empfindlicherer Mechanik dagegen ein sanfterer Hochlauf oder die Anpassung der Betriebsgeschwindigkeit. Das Modell gehört zur Serie 1AL OPTIMAL, die auf Aluminiumkonstruktion, schnelle Inbetriebnahme und gute Kompatibilität in Industrieanwendungen ausgelegt ist.

Leistung, Drehzahl und Verhalten unter Last

Mit 0,75 kW ist dies kein Antrieb für eine hochdynamische Energieübertragung. Sein Vorteil liegt darin, Anlagen zuverlässig anzutreiben, bei denen die Leistung kontinuierlich, gleichmäßig und ohne harten Start übertragen werden soll. Die Nenndrehzahl von 680 U/min eignet sich für Technologien, in denen Material in gleichmäßigem Tempo gefördert, gemischt, umgewälzt oder dosiert wird. Das ist beispielsweise bei kleineren Verpackungslinien, Führungsförderern, Flüssigkeitsumwälzung in Prozesskreisen, leichteren Rührwerken, Trocknungsprozessen mit geregeltem Luftstrom oder Arbeitstischen wichtig, die ruhig und präzise laufen sollen.

Das Verhältnis des Anlaufmoments von 2,0 zum Nennmoment gibt dem Motor eine gute Grundlage für zuverlässigen Start. Das Kippmomentverhältnis von 1,8 hilft bei normalen Widerstandsänderungen, und das Anlaufstromverhältnis von 4,0 ist für die Auslegung von Schutz und Start wichtig. Der Lasttyp ist für eine parabolische oder lineare Lastkennlinie vorgesehen, sodass sich der Motor natürlich für Ventilator- und Pumpenanwendungen sowie mechanische Aufgaben mit gleichmäßiger Zuführung und regelmäßigem Arbeitszyklus eignet.

Betriebsbedingungen, die er bewältigt

Im täglichen Einsatz sind auch Umgebungsbeständigkeit und thermische Stabilität wichtig. Die Schutzart IP55 hilft, den Motor in Umgebungen mit Staub, Luftfeuchtigkeit und normalen industriellen Verunreinigungen zu schützen. Die Kühlung IC411 unterstützt die Wärmeabfuhr bei Standardlast, und die Isolationsklasse F zusammen mit der Erwärmungsklasse B schafft eine geeignete Grundlage für zuverlässigen Betrieb über längere Arbeitsintervalle. Der Betriebsfaktor 1,0 entspricht üblichem Industrieeinsatz, und die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen Dauerbetrieb ebenso wie wiederkehrende Zyklen. Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Der Geräuschpegel von 59 dB(A) unterstützt einen ruhigen Lauf in Anlagen, die in einer kompakten Halle oder näher am Bediener arbeiten. Die Lageranordnung verwendet Lithiumfett Nr. 2.

Der Elektromotor 1AL-100L1-8 eignet sich für Betriebe, in denen die Installation unkompliziert, der Betrieb stabil und die mechanischen wie elektrischen Aspekte bereits ab der ersten Montage gut beherrschbar sein sollen. Er bietet einen 8-poligen Charakter, eine kompakte Baugröße von 100 mm und eine industrielle Ausführung für regelmäßigen Einsatz in zahlreichen Produktions- und Serviceanlagen.
