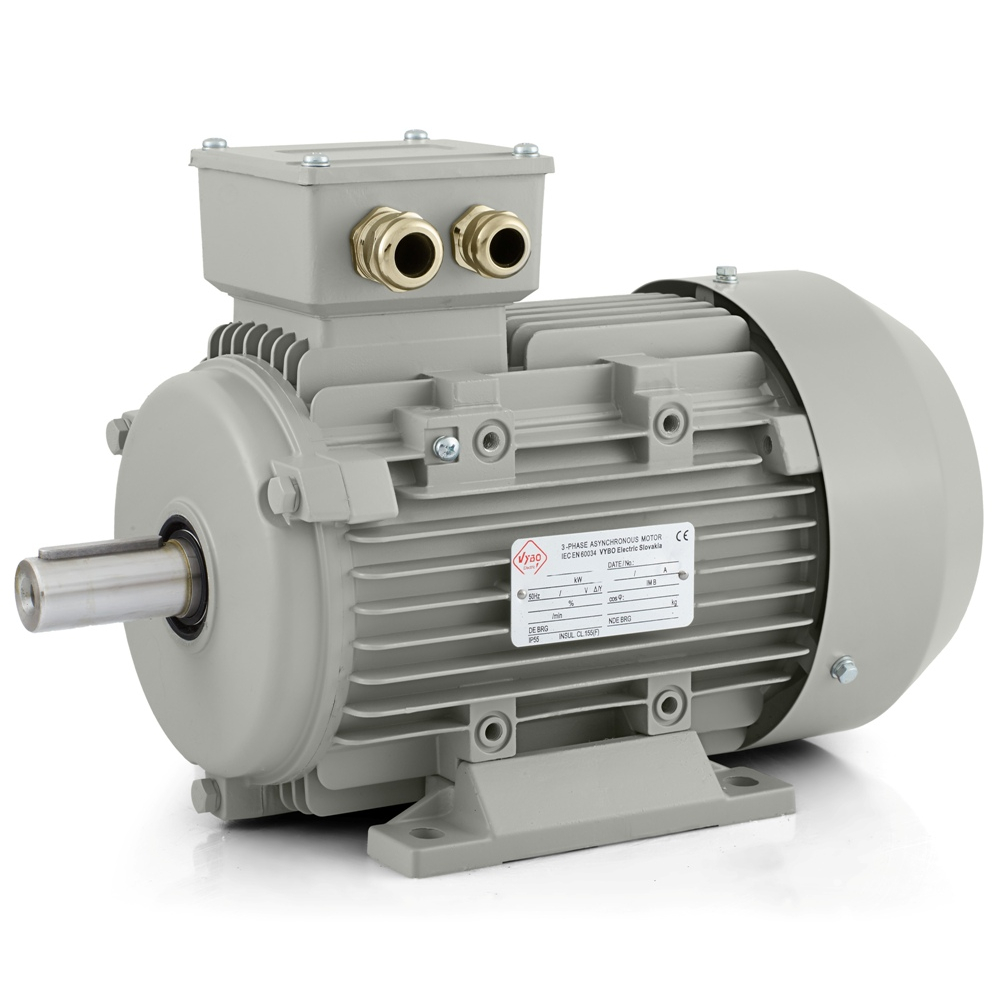

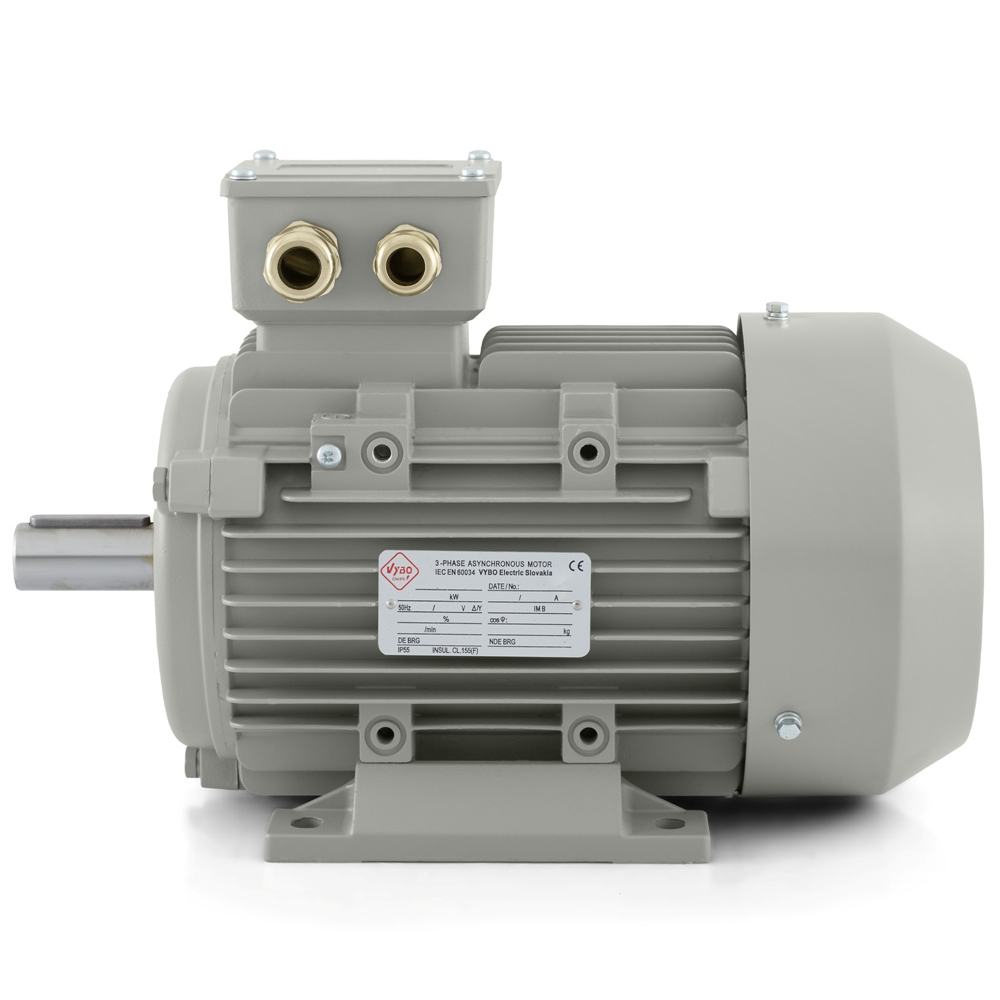

Elektromotor 0,55 kW, 680 U/min, 400 V, 1AL-90L-8

8-poliger Elektromotor für Technologien mit regelmäßigem Arbeitszyklus

Der Elektromotor 1AL-90L-8 mit einer Leistung von 0,55 kW ist für Anlagen bestimmt, in denen der Antrieb kontinuierlich, ruhig und ohne unnötig abrupte Reaktionen arbeiten soll. Mit einer Nenndrehzahl von 680 U/min handelt es sich um eine 8-polige Ausführung, die sich natürlich für Anwendungen mit niedrigerer Arbeitsgeschwindigkeit und Schwerpunkt auf einer stabilen Bewegungsübertragung eignet. Dieser Charakter wird bei Bandförderern, Dosiereinheiten, Mischern mit leichter bis mittlerer Belastung, Umwälzpumpen, Lüftungsanlagen, Absaugmodulen, Sortiertischen, Drehtischen, Verpackungsanlagen sowie kleineren Auf- und Abwickelmechanismen genutzt. In solchen Anwendungen ist wichtig, dass sich das Material regelmäßig bewegt oder mischt, der Antrieb keine unnötigen Stöße erzeugt und die Technologie während der gesamten Schicht in einem gleichmäßigen Arbeitsrhythmus gehalten werden kann.

Genau hier ist die Leistung von 0,55 kW betrieblich sinnvoll. Der Motor ist nicht für Hochgeschwindigkeitsbetrieb ausgelegt, sondern für die zuverlässige Ausführung kleinerer und mittlerer Antriebsaufgaben in industrieller Umgebung. Beim Verpacken von Produkten kann er eine gleichmäßige Drehung und Zuführung sicherstellen. Beim Pumpen oder Lüften unterstützt er den stabilen Betrieb der Anlage. Bei der Dosierung von Schüttgütern oder Flüssigkeiten hilft er, einen regelmäßigen Prozess aufrechtzuerhalten. Beim Mischen leichterer Gemische, beim Fördern von Verpackungen, Sortieren von Schüttgut oder bei der Produkthandhabung zählt vor allem, dass der Motor vorhersehbar arbeitet und keine unnötige Unruhe in den Mechanismus bringt.

Drehzahl und Anlauf im realen Betrieb

Die Nenndrehzahl von 680 U/min schafft einen Arbeitscharakter für Technologien, bei denen eine ruhigere Bewegung statt hoher Dynamik gefragt ist. Das zeigt sich auch im Anlaufverhalten. Das Anlaufmomentverhältnis von 2,0 zum Nennmoment gibt dem Motor eine gute Grundlage für einen zuverlässigen Start. Das Kippmomentverhältnis von 1,8 hilft, den Betrieb bei normalen Laständerungen aufrechtzuerhalten, und das Anlaufstromverhältnis von 4,0 ist für die Auslegung von elektrischem Schutz und Anlauf wichtig. In der Praxis bedeutet dies, dass der Motor in Anlagen eingesetzt werden kann, deren Zyklus sich regelmäßig wiederholt, bei denen Material ohne plötzliche Stöße in Bewegung gesetzt wird oder die Bewegung über einen längeren Arbeitszeitraum kontinuierlich übertragen wird.

Der Lasttyp ist für eine parabolische oder lineare Lastkennlinie ausgelegt, wodurch dieses Modell eine universelle Lösung für viele übliche Industrieanwendungen ist. Es eignet sich gut für Ventilator- und Pumpenanwendungen, ebenso aber für mechanische Prozesse, bei denen eine gleichmäßige Zuführung, feinere Drehbewegung oder regelmäßige Durchmischung des Inhalts eines Behälters oder Trichters erforderlich ist.

Beständigkeit gegenüber der Umgebung und thermische Zuverlässigkeit

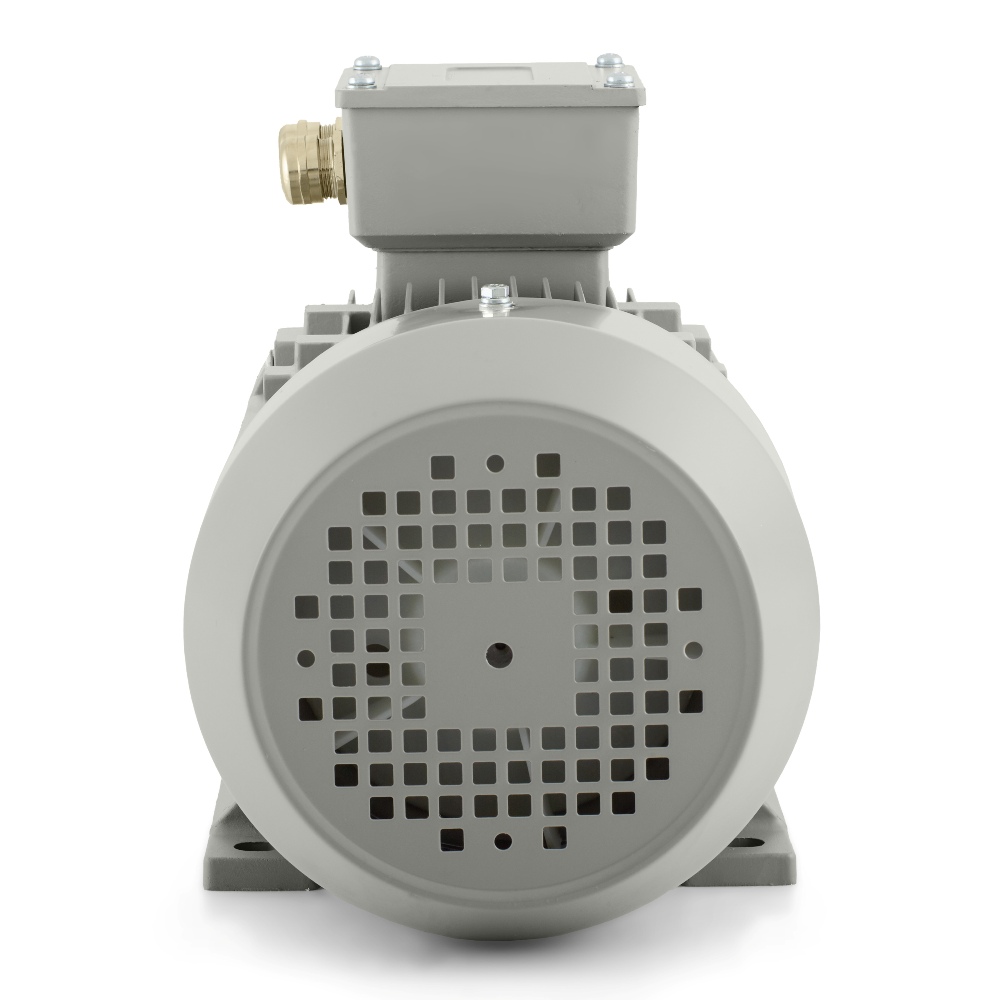

Der Motor ist für den täglichen Einsatz unter Industriebedingungen vorbereitet, in denen Staub, Feuchtigkeit und normale industrielle Verschmutzungen zu erwarten sind. Die Schutzart IP55 schützt wichtige Teile des Antriebs im Standardbetrieb in Produktion, Werkstätten und Technikräumen. Die Kühlung IC411 unterstützt die Wärmeabfuhr bei kontinuierlicher und intermittierender Belastung, und die Isolationsklasse F zusammen mit der Erwärmungsklasse B schafft eine geeignete Grundlage für den langfristigen Einsatz ohne unnötige thermische Belastung. Die Betriebsarten S1, S2, S3 und S4-S9 stehen zur Verfügung, sodass der Motor im Dauerbetrieb ebenso wie in Anlagen mit wiederkehrendem Zyklus eingesetzt werden kann. Der Einsatz ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen.

Der Geräuschpegel von 56 dB(A) unterstützt einen kultivierten Betrieb in Technologien, die in einer kompakten Halle oder näher am Bediener arbeiten. Innerhalb der Plattform 1AL OPTIMAL handelt es sich um einen professionellen Niederspannungs-Elektromotor von VYBO Electric im Aluminiumgehäuse, ausgelegt für breite industrielle Nutzung und schnelle Integration in den Betrieb.

Versorgung, Anlauf und Integration in die Steuerung

Der Elektromotor 1AL-90L-8 ist für eine Versorgung von 230/400 V bei 50 Hz mit Dreieck/Stern-Schaltung vorgesehen. Der Nennstrom beträgt 3,58 A bei 230 V und 2,06 A bei 400 V, was die Auslegung von Schutz, Schützen und der gesamten elektrischen Verdrahtung unterstützt. Der Motor eignet sich für DOL, für die Steuerung mit einem Frequenzumrichter und für den Einsatz mit einem Softstarter. Dadurch ist entweder ein einfacher Direktanlauf in Basisanwendungen oder ein sanfterer Start möglich, wenn das mechanische System einen weicheren Hochlauf benötigt. Diese Flexibilität ist beispielsweise bei Förderern mit empfindlicherer Kraftübertragung, Dosiersystemen, rotierenden Modulen oder Anlagen nützlich, deren Arbeitstempo an den Prozess angepasst werden muss.

Mechanische Ausführung und praktische Details

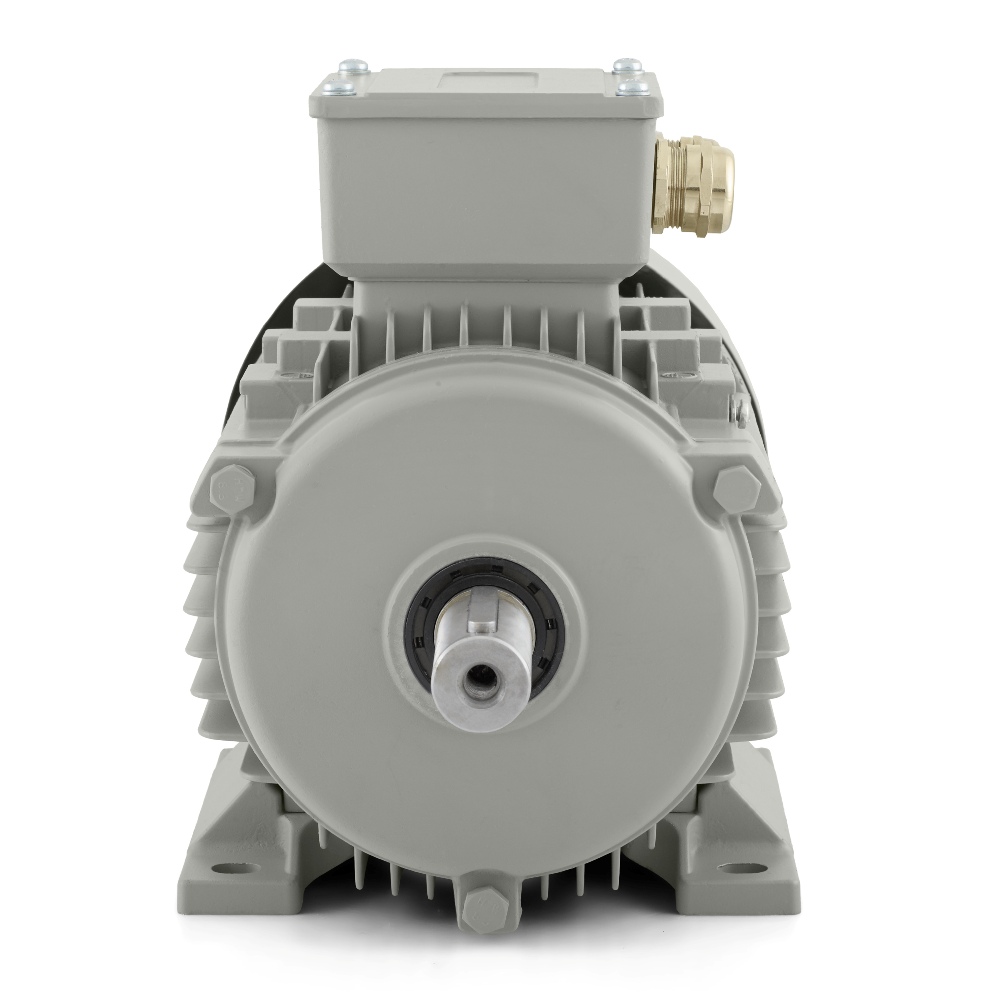

Die Achshöhe von 90 mm ist eine universelle Größe für kompaktere und mittelgroße Maschinenbaugruppen. Die Rotorstabilität wird durch 6205-2Z-Lager auf DE- und NDE-Seite unterstützt. Die Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt nach der Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement zu einem ausgewogenen Lauf bei. Die Drehrichtung ist in beide Richtungen möglich, und das Wuchten mit halber Passfeder unterstützt den korrekten Einbau in übliche Industriemechanismen. Das Rotorträgheitsmoment von 0,0065 kg·m² trägt sowohl beim Start als auch bei Änderungen des Betriebszustands zu einem natürlichen Ansprechverhalten bei. Die Ausführung umfasst Kabelverschraubungen 2-M25X1.5. Bei Lagerung und Handhabung sind die Verpackungsabmessungen 380 × 210 × 270 mm und das Verpackungsgewicht von 15 kg hilfreich. Die Lageranordnung verwendet Lithiumfett Nr. 2.

Der Elektromotor 1AL-90L-8 ist eine passende Wahl überall dort, wo die Technologie niedrigere Drehzahlen, einen regelmäßigen Arbeitszyklus und eine für den täglichen Einsatz vorbereitete Industrieausführung verlangt. Er verbindet kompakte Konstruktion, stabiles Anlaufverhalten, IP55-Schutz und eine praktische elektrische Integration in verschiedenste Produktions- und Serviceanlagen.
