Elektromotor 0,55 kW, 2790 U/min, 400 V, 1AL-71M2-2

Elektromotor 1AL-71M2-2 0,55 kW für kompakte Antriebe mit zuverlässigem Alltagsbetrieb

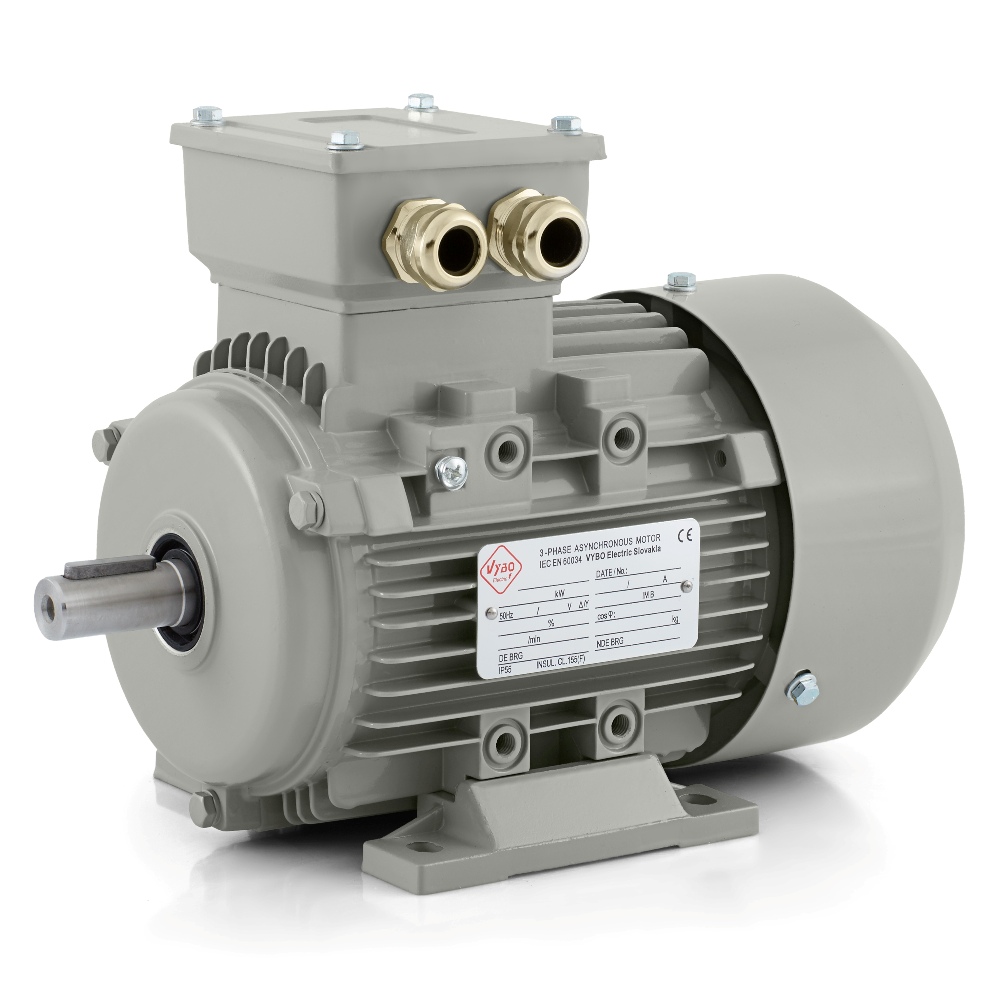

Elektromotor 1AL-71M2-2 von VYBO Electric ist eine praxisgerechte Lösung für Industrieanlagen, bei denen ein höheres Arbeitstempo, platzsparende Abmessungen und zuverlässiger Betrieb über die gesamte Schicht gefragt sind. Es handelt sich um einen dreiphasigen Asynchron-Elektromotor mit einer Leistung von 0,55 kW, einer 2-poligen Ausführung und einer Nenndrehzahl von 2790 U/min bei 50 Hz. Die Nennspannung von 230/400 V und die Schaltung Dreieck/Stern ermöglichen eine einfache Integration in übliche Drehstromnetze und erleichtern sowohl die Auslegung neuer Maschinen als auch die Modernisierung bestehender Technik.

Die Baugröße 71 bietet eine sehr gute Grundlage für Maschinen, bei denen kompakte Abmessungen mit einer regelmäßigen und stabilen Arbeitsleistung kombiniert werden müssen. Die Leistungsklasse von 0,55 kW ist besonders für Anwendungen interessant, in denen der Motor bereits eine deutlich wichtige Rolle im Prozess übernimmt, gleichzeitig aber weiterhin eine platzsparende Lösung ohne unnötig große Einbaumaße erwartet wird. In solchen Situationen sind zuverlässiges Anlaufen, ruhiger Lauf und eine gute Eignung für wiederholten Betrieb entscheidend.

Wenn die Technik einen dynamischen Antrieb ohne unnötige Stillstände benötigt

Das Modell 1AL-71M2-2 erreicht einen Leistungsfaktor von 0,82 und einen Wirkungsgrad von 74 %. Der Nennstrom beträgt 2,26 A bei 230 V und 1,30 A bei 400 V und bildet damit eine zuverlässige Grundlage für die korrekte elektrische Dimensionierung. In der Praxis ist bei dieser Leistungsklasse ebenso wichtig, wie sich der Motor beim Anlauf und bei Änderungen der Arbeitslast verhält. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 6,1 beschreiben einen Motor, der regelmäßige Starts zuverlässig und mit stabiler Leistung bewältigen kann.

Solche Eigenschaften sind überall dort wichtig, wo der Antrieb nicht nur in einem einzigen monotonen Betriebszustand arbeitet. In vielen Geräten wechseln Anlauf, gleichmäßiger Lauf und Änderungen des Widerstands je nach konkretem Produktionsvorgang. Soll die Technik ruhig funktionieren, muss der Motor vorhersehbar reagieren, ohne das Gesamtsystem unnötig zu belasten. Genau darin liegt der praktische Wert dieses Modells.

Für den Rhythmus moderner Produktion vorbereitet

1AL-71M2-2 eignet sich für die Betriebsarten S1, S2, S3 und S4-S9. Damit kann er sowohl im Dauerbetrieb als auch in Prozessen mit intermittierender oder zyklischer Belastung eingesetzt werden. Der Servicefaktor 1,0 entspricht den Nennbetriebsbedingungen und die parabolische oder lineare Lastkennlinie erweitert die Einsatzmöglichkeiten in unterschiedlichen Technologien, bei denen sich die Art der Belastung während des Arbeitszyklus verändert.

Im realen Betrieb ist das besonders wichtig für Mechanismen, die fördern, dosieren, absaugen, belüften oder mischen. Ein kleinerer bis mittelleichter Antrieb entscheidet häufig darüber, ob die gesamte Linie ruhig und ohne ungeplante Stillstände läuft. Ein Motor dieser Klasse muss deshalb nicht nur den eigentlichen Lauf beherrschen, sondern auch regelmäßige Starts ohne unruhiges Verhalten.

Robustheit, die sich im täglichen Einsatz bemerkbar macht

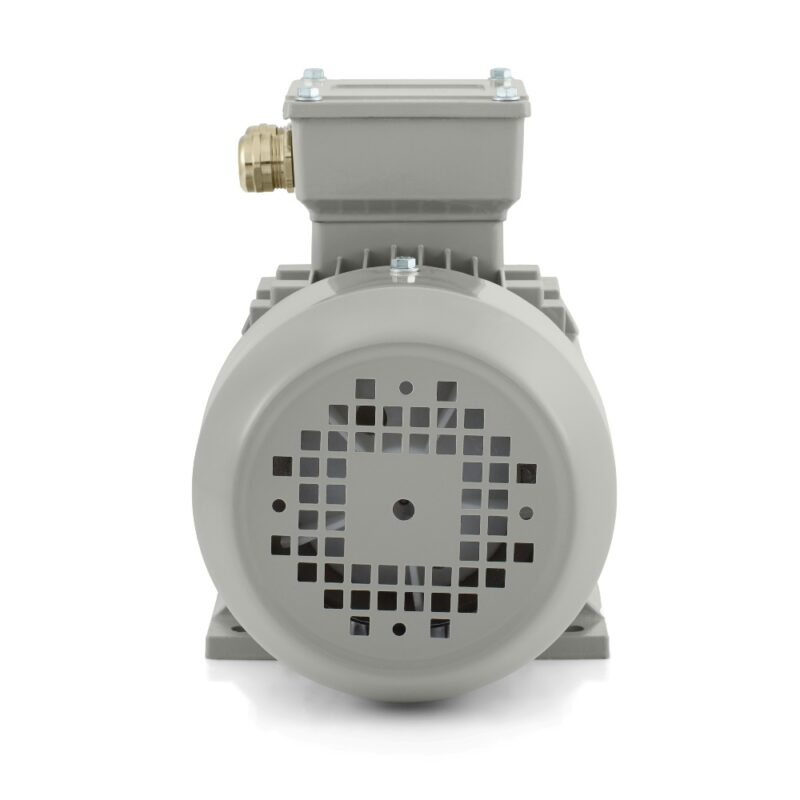

Der Motor ist mit einem Aluminiumrahmen ausgeführt und arbeitet mit Schutzart IP55, die vor Staub und Strahlwasser schützt. In Werkstätten, Produktionshallen und Technikräumen ist das eine wichtige Eigenschaft, weil der Antrieb dadurch besser auf die tägliche Industrieumgebung vorbereitet ist. Die Kühlung IC411 unterstützt ein stabiles thermisches Verhalten bei längerem Betrieb. Isolationsklasse F und Erwärmungsklasse B vervollständigen die technische Grundlage für regelmäßigen und langfristigen Einsatz.

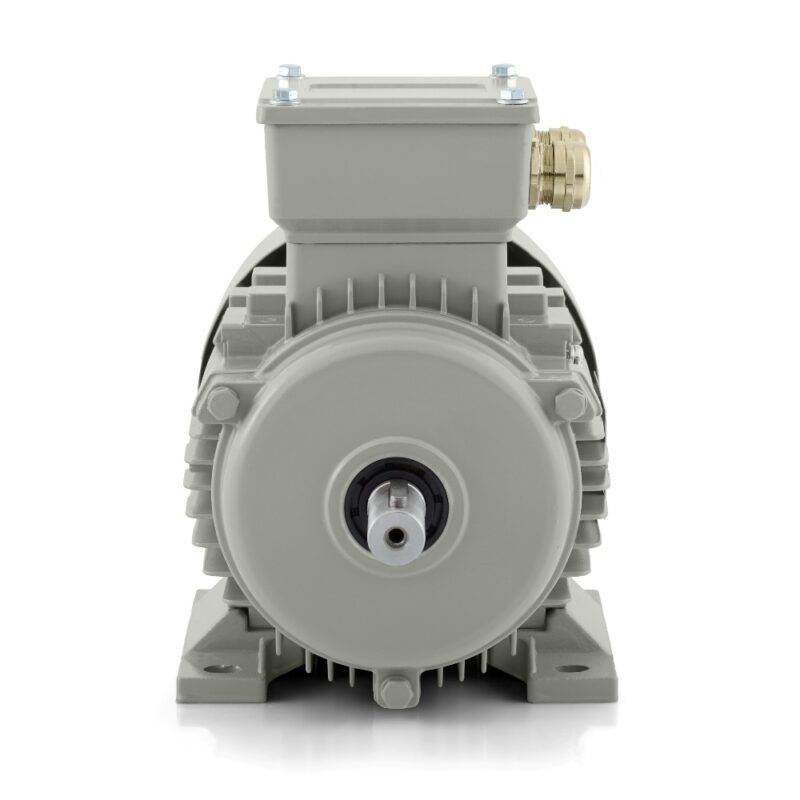

Die Laufqualität wird durch eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einen Geräuschpegel von 64 dB(A) unterstützt. Das ist insbesondere bei Anlagen von Vorteil, die in kompakteren Produktionseinheiten betrieben werden oder näher am Bediener stehen. Der Motor kann in beide Richtungen drehen, was die Einsatzmöglichkeiten in universellen Mechanismen und Baugruppen mit Reversierung erweitert. Die Auswuchtung erfolgt mit halber Passfeder. Sowohl auf der DE- als auch auf der NDE-Seite kommen Lager 6202-2Z zum Einsatz; die Schmierung erfolgt mit Lithiumfett Nr. 2.

Natürlicher Einsatz in zahlreichen Technologien

Die Leistung von 0,55 kW und die Drehzahl von 2790 U/min machen dieses Modell zu einem geeigneten Antrieb für Anlagen, bei denen eine dynamische mechanische Reaktion und ein zuverlässiger Arbeitsrhythmus erforderlich sind. Es eignet sich gut für Förderer, Materialzuführungen, Verpackungsbaugruppen, Etikettiereinheiten, Sortiermodule und Dosierstationen. Ebenso findet es Einsatz in Ventilatorbaugruppen, Absaugsystemen, Pumpenmodulen, Mischern mit leichter bis mittelleichter Belastung, Abfüllstationen, Montagelinien, Servicegeräten und Hilfsmechanismen in der Produktion.

Der Hauptvorteil liegt darin, dass sich der Motor gut in Anlagen mit begrenztem Platzangebot integrieren lässt, während der Betrieb bereits eine deutlich höhere Arbeitsleistung als bei den kleinsten Antrieben verlangt. Dadurch ist er eine sinnvolle Wahl für Technologien, die einen zuverlässigen Alltagsantrieb ohne unnötige Kompromisse bei Abmessungen und Haltbarkeit benötigen.

Vorteile der Plattform 1AL OPTIMAL dort, wo sie zählen

Das Modell gehört zur Baureihe 1AL OPTIMAL, die bei Kunden dank ihres ausgezeichneten Preis-Leistungs-Verhältnisses, ihrer bewährten Qualität und ihrer breiten Einsetzbarkeit in verschiedenen Branchen beliebt ist. Die Plattform ist in den Montageausführungen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich, wodurch sich zahlreiche Möglichkeiten für den Einbau in unterschiedliche Maschinen und Anlagen ergeben. Zu ihren Stärken zählen außerdem kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein verstärkter Klemmenkasten, ein verbesserter IP55-Schutz des Klemmenkastens, eine Lüfterhaube aus Stahl, ein sorgfältig gestalteter Rahmen zur Verbesserung der Kühlwirkung sowie verstärkte Lager.

Der Motor ist mit Kabelverschraubungen 2-M20X1.5 ausgestattet. Verpackungsabmessungen von 260 × 170 × 215 mm, ein Verpackungsgewicht von 6,3 kg und ein Rotorträgheitsmoment von 0,0009 kg·m² vervollständigen das technische Bild in Bezug auf Handhabung, Logistik und mechanisches Verhalten. Der Motor eignet sich für den Start mit DOL und kann je nach Anforderungen der Anlage auch über einen Frequenzumrichter oder Softstarter gesteuert werden.

Elektromotor 1AL-71M2-2 ist damit eine starke Wahl für kompakte Industrieantriebe, die schnellen Betrieb, robuste Konstruktion und zuverlässige regelmäßige Nutzung in einer modernen Arbeitsumgebung verlangen.
