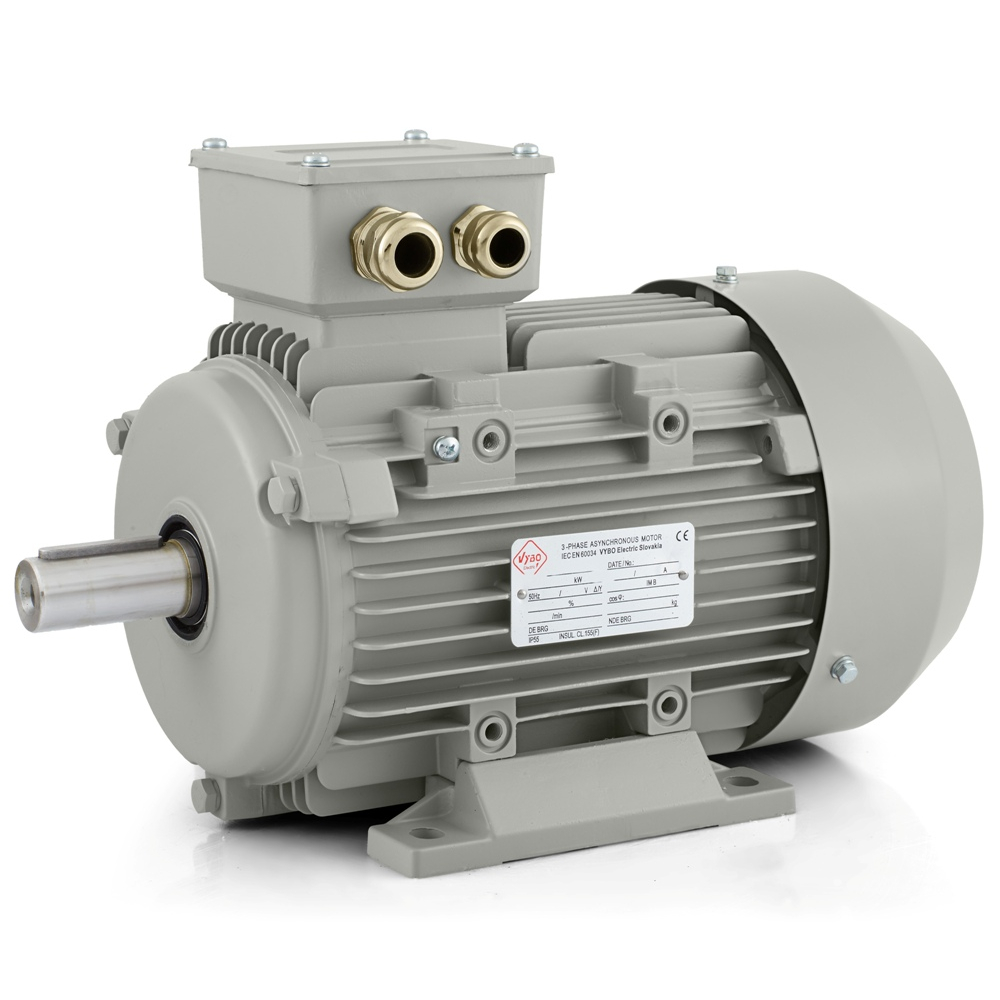

Elektromotor 0,37 kW, 675 U/min, 400 V, 1AL-90S-8

Eine solide Basis für einen langsameren, gleichmäßigen Antrieb

Der Elektromotor 1AL-90S-8 ist ein 8-poliger Drehstrom-Asynchronmotor mit einer Leistung von 0,37 kW, vorgesehen für Technologien, bei denen der Antrieb ruhig, ohne abrupten Anlauf und mit guter Kontrolle über das Arbeitstempo arbeiten soll. Die Nennversorgung von 230/400 V bei 50 Hz mit Dreieck/Stern-Schaltung erleichtert die Integration in ein übliches Industrienetz. Der Nennstrom von 2,43 A bei 230 V und 1,4 A bei 400 V unterstützt die Auslegung von Schutz und Schalttechnik, ohne das Projekt unnötig zu verkomplizieren. Dieses Modell hat eine Nenndrehzahl von 675 U/min und ist daher für Anwendungen bestimmt, bei denen das mechanische System keinen schnellen Lauf, sondern eine ruhige, regelmäßige und klar kontrollierte Bewegung benötigt. Solche Eigenschaften sind bei der Materialdosierung, langsameren Produktzuführung, beim Mischen leichter Mischungen, bei Umwälzpumpen, kleineren Ventilatoren, Sortiertischen, rotierenden Verpackungsmodulen und Hilfsantrieben von Produktionslinien willkommen.

Was die 8-polige Ausführung in der Praxis bedeutet

Bei einem Motor mit acht Polen steht nicht die hohe Drehzahl, sondern der Arbeitsrhythmus im Mittelpunkt. Die Nenndrehzahl von 675 U/min verleiht dem Antrieb einen Charakter, der zu Anwendungen passt, bei denen ein stabiler Lauf ohne nervöse mechanische Reaktionen erforderlich ist. Im Betrieb hat dies eine konkrete Bedeutung. Material kann gleichmäßiger gefördert werden, der Arbeitstisch dreht sich ruhiger, das Dosierelement verhält sich vorhersehbarer und Ventilator oder Pumpe können in einem gleichmäßigen Modus ohne unnötige Sprünge arbeiten. Das ist zum Beispiel bei Abfüllanlagen, Förderern für Stückgut, leichteren Mischern, Trocknungsabschnitten mit Luftstrom, Verschiebeeinheiten von Verpackungslinien oder kleineren Technologiekreisläufen wichtig, bei denen während der gesamten Schicht ein regelmäßiger Arbeitszyklus erwartet wird.

Das Verhältnis von Anlaufmoment zu Nennmoment von 1,9 gibt dem Motor die nötige Sicherheit beim Start. Das Verhältnis des Kippmoments von 1,8 zeigt, dass der Motor den Betrieb auch bei üblichen Lastschwankungen aufrechterhalten kann. Das Anlaufstromverhältnis von 4,0 hilft bei der Auslegung des elektrischen Schutzes und bei der Abschätzung des Verhaltens beim Einschalten. Diese Daten sind besonders wichtig, wenn der Motor in Anlagen mit regelmäßig wiederkehrender Bewegung, kontinuierlicher Dosierung, leichtem Anlauf einer Förderstrecke oder einem Arbeitszyklus eingesetzt wird, bei dem die Maschine mehrmals am Tag startet. Das Modell ist für eine lineare oder parabolische Lastkennlinie vorgesehen und fügt sich daher natürlich in ein breites Spektrum üblicher Industrieaufgaben ein.

Betriebsbedingungen und Schutz ohne unnötige Kompromisse

Der Motor ist für den langfristigen Einsatz in Umgebungen vorbereitet, in denen Staub, Feuchtigkeit und übliche industrielle Verschmutzung zu erwarten sind. Die Schutzart IP55 schützt wichtige Antriebsteile unter typischen Industriebedingungen, und die Kühlung IC411 unterstützt eine zuverlässige Wärmeabfuhr bei Standardlast. Die Isolationsklasse F zusammen mit der Erwärmungsklasse B schafft eine geeignete thermische Grundlage für den regelmäßigen Betrieb. Die Betriebsarten S1, S2, S3 und S4-S9 stehen zur Verfügung, sodass der Motor sowohl im Dauerbetrieb als auch in zyklischen Prozessen mit intermittierender Belastung eingesetzt werden kann. Die Umgebungstemperatur darf bis zu +65 °C betragen, der Einsatz ist bis zu einer Höhe von 1000 m vorgesehen. Der Betriebsfaktor 1,0 entspricht dem üblichen industriellen Einsatz, bei dem in einer klar definierten Betriebsart eine stabile Leistung erwartet wird.

Die elektrische Installation ist flexibel. Der Motor eignet sich für den Direktanlauf DOL, für den Betrieb mit einem Frequenzumrichter und auch mit einem Softstarter. In manchen Technologien ermöglicht dies ein einfaches Einschalten ohne weitere Eingriffe, in anderen einen sanfteren Start oder eine bessere Anpassung des Arbeitstempos. Diese Variabilität ist in automatisierten Linien, in Anlagen mit wechselnden Arbeitsschritten und auch in Maschinen nützlich, bei denen der Anlauf in Bezug auf die mechanische Baugruppe fein abgestimmt werden muss.

Konstruktion, Montage und praktische Installation

Die Achshöhe 90 mm bietet eine gute Grundlage für den Einbau sowohl in kompakte als auch in universellere Maschinenbaugruppen. Diese Abmessung eignet sich, wenn industrielle Ausführung mit einem vernünftigen Platzbedarf kombiniert werden soll. Die Stabilität des rotierenden Teils wird durch 6205-2Z-Lager auf DE- und NDE-Seite unterstützt. Die Schwinggeschwindigkeit beträgt 2,8 mm/s in Klasse A, was nach der Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement zu einem ruhigen Lauf beiträgt. Die Drehrichtung ist in beide Richtungen möglich, und das Wuchten mit halber Passfeder unterstützt die korrekte mechanische Anbindung in der üblichen Industriepraxis. Das Rotorträgheitsmoment von 0,0051 kg·m² trägt zu einem natürlichen Ansprechverhalten des Antriebs beim Start und bei Änderungen des Betriebszustands bei.

Die Ausführung umfasst Kabelverschraubungen 2-M25X1.5. Bei Handhabung und Lagerung helfen die Verpackungsabmessungen von 355 × 210 × 270 mm und das Verpackungsgewicht von 13 kg. Die Lageranordnung ist mit Lithiumfett Nr. 2 vorbereitet. Das Modell gehört zur Serie 1AL OPTIMAL, die professionelle Niederspannungs-Elektromotoren von VYBO Electric im Aluminiumgehäuse für ein breites Spektrum industrieller Anwendungen umfasst. Der Elektromotor 1AL-90S-8 ist damit eine passende Wahl überall dort, wo der Antrieb ruhig, zuverlässig und ohne unnötig komplexe Integration in die Technologie arbeiten soll.
