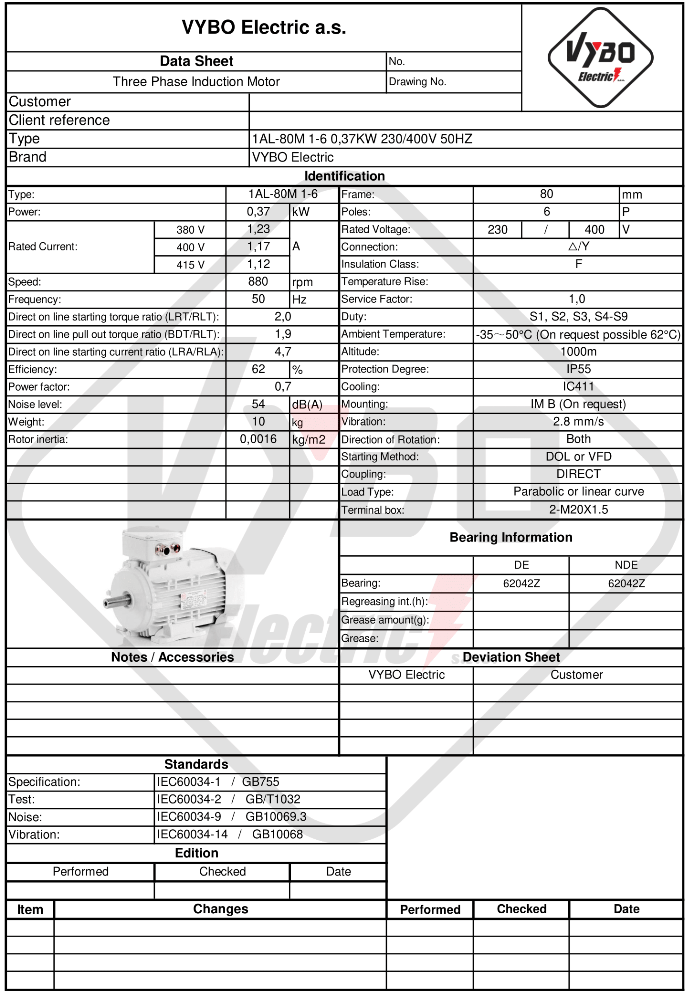

Elektromotor 0,37 kW, 880 U/min, 400 V, 1AL-80M1-6

Elektromotor 1AL-80M1-6 für gleichmäßige Bewegung in Industrieanlagen

Der Elektromotor 1AL-80M1-6 von VYBO Electric ist ein 6-poliger Drehstrommotor mit einer Leistung von 0,37 kW, der für Anwendungen ausgelegt ist, bei denen ruhiger Lauf, gleichmäßige Drehzahl und zuverlässiges Verhalten unter alltäglicher Belastung wichtig sind. Die Nenndrehzahl von 880 U/min bei einer Frequenz von 50 Hz verleiht diesem Modell einen Betriebscharakter, der sich für Technologien eignet, die eine gleichmäßige Kraftübertragung ohne unnötig hohe Drehzahlen benötigen. In der Praxis eignet er sich gut für Ventilatoren, kleine Pumpensysteme, Förderzuführungen, Mischaggregate, Verpackungsanlagen, Filtermodule, Dosiermechanismen, Absaugeinheiten, Sortierlinien und Serviceeinrichtungen, bei denen Regelmäßigkeit und ein sauberer Betriebsrhythmus wichtig sind.

Die Versorgung mit 230/400 V in △/Y-Schaltung vereinfacht die Integration in übliche Drehstromsysteme. Der Nennstrom von 2,03 A bei 230 V und 1,17 A bei 400 V ist für die Auslegung von Anschluss, Schutz und Steuerung wichtig. Der Motor eignet sich für Direktanlauf (DOL), für den Betrieb mit Frequenzumrichter und mit Softstarter. Dadurch sind sowohl einfache feste Verdrahtungen als auch geregelte Anwendungen möglich, bei denen Anlauf oder Betrieb besser an die jeweilige Technologie angepasst werden müssen. Bei kleineren Produktionslinien, HLK-Systemen, Filteranlagen oder einer gleichmäßigen Materialzuführung ist dies ein praktischer Vorteil, der hilft, den Antrieb an den tatsächlichen Betriebsmodus anzupassen.

Verhalten beim Anlauf und unter Last

Ein Anlaufmomentverhältnis von 2 bedeutet, dass der Motor den anfänglichen Widerstand der Anlage beim Start zuverlässig überwinden kann. Ein Kippmomentverhältnis von 1,9 unterstützt einen stabilen Betrieb auch dann, wenn sich die Last während des Einsatzes verändert. Ein Anlaufstromverhältnis von 4,7 ist für die elektrische Auslegung der Maschine hilfreich, da es ein genaueres Bild des Anlaufverhaltens vermittelt. Bei einer parabolischen oder linearen Lastkennlinie verhält sich der 1AL-80M1-6 vorhersehbar, was besonders in Anwendungen geschätzt wird, in denen der Antrieb wiederholt gestartet und gestoppt wird oder lange Zeit im stationären Zustand läuft. Die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen daher einen guten Einsatz sowohl im Dauerbetrieb als auch in zyklisch arbeitenden Technologien.

Konstruktion und Schutz für die allgemeine Industrie

Die Baugröße 80 mm bietet ein ausgewogenes Verhältnis zwischen kompakten Abmessungen und mechanischer Zuverlässigkeit. Der Motor eignet sich gut für Maschinen, bei denen sinnvolle Einbaumaße wichtig sind, gleichzeitig aber eine ausreichend robuste Antriebseinheit für den täglichen Betrieb benötigt wird. Die Schutzart IP55 trägt dazu bei, die inneren Teile vor Staub und üblicher Betriebsfeuchtigkeit zu schützen. In Werkstätten, Produktionshallen, Technikräumen und gebäudetechnischen Anlagen ist dieses Schutzniveau sehr wichtig. Die Kühlung IC411 unterstützt einen stabilen Wärmehaushalt im Betrieb. Isolationsklasse F und Temperaturerhöhungsklasse B bilden eine geeignete Grundlage für den langfristigen Einsatz in anspruchsvolleren Arbeitsumgebungen. Der Motor ist für Umgebungstemperaturen bis +65 °C und für Höhenlagen bis 1000 m ausgelegt.

Die Serie 1AL OPTIMAL gehört zu den professionellen Niederspannungs-Elektromotoren von VYBO Electric mit Aluminiumgehäuse, die für einen breiten industriellen Einsatz ausgelegt sind und besonderen Wert auf einfache Inbetriebnahme sowie ein sehr gutes Preis-Leistungs-Verhältnis legen.

Mechanische Zuverlässigkeit und Montagedetails

Auf der DE- und NDE-Seite sind jeweils Lager 6204-2Z verbaut. Diese Lösung unterstützt eine stabile Rotorlagerung und einen ruhigen mechanischen Lauf. Lithiumfett Nr. 2 eignet sich für übliche Industriebedingungen. Eine Schwinggeschwindigkeit von 2,8 mm/s und Schwinggüte A sind dort wichtig, wo der Motor mit präziserer Mechanik zusammenarbeitet, beispielsweise mit Förderelementen, kleinen Rührwerken, Dosiergeräten oder Verpackungseinheiten. Das Auswuchten mit halber Passfeder erleichtert die korrekte Verbindung mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement. Die Ausführung verfügt über 2-M20X1.5-Kabelverschraubungen, die einen sauberen Stromanschluss unterstützen. Der Motor kann in beide Richtungen drehen, was die Möglichkeiten bei Konstruktion und Inbetriebnahme der Anlage erweitert.

Der Motor hat ein Verpackungsgewicht von 10 kg und Verpackungsmaße von 320 × 220 × 260 mm. Das ist praktisch für Lagerhandling, Transport und die Vorbereitung der Montage am Einsatzort. Das Rotorträgheitsmoment von 0,0016 kg·m² trägt zu einem zügigen Reaktionsverhalten beim Anlauf und bei Änderungen der Regelung bei. Der Leistungsfaktor von 0,7 und der Wirkungsgrad von 62 % sind wichtige Werte für die technische Auslegung der Anlage und die Planung ihres Betriebs.

Zuverlässige Basis für den regelmäßigen Industriebetrieb

Der Elektromotor 1AL-80M1-6 ist eine geeignete Wahl, wenn der Antrieb ruhig, stabil und ohne unnötige Komplikationen bei Montage oder Steuerung arbeiten soll. Die Kombination aus 0,37 kW Leistung, 6-poliger Ausführung, IP55-Schutz und der Möglichkeit zur Steuerung über Frequenzumrichter oder Softstarter macht ihn zu einer universellen Lösung für zahlreiche industrielle Anwendungen. Mit diesem Modell bietet VYBO Electric einen Motor, der sich gut in den täglichen Betrieb einfügt und Zuverlässigkeit für den langfristigen Einsatz bietet.
