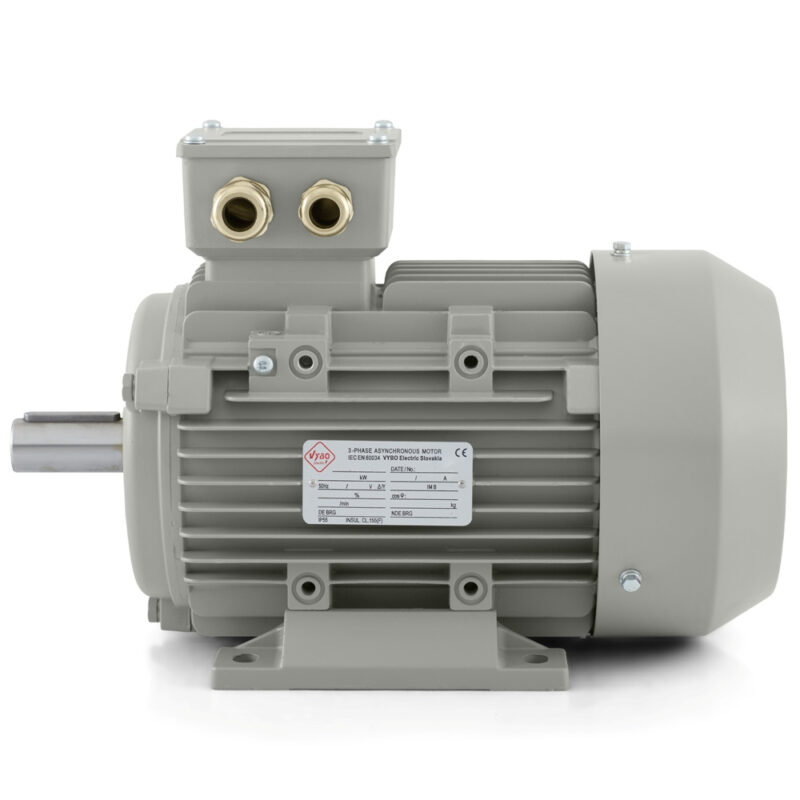

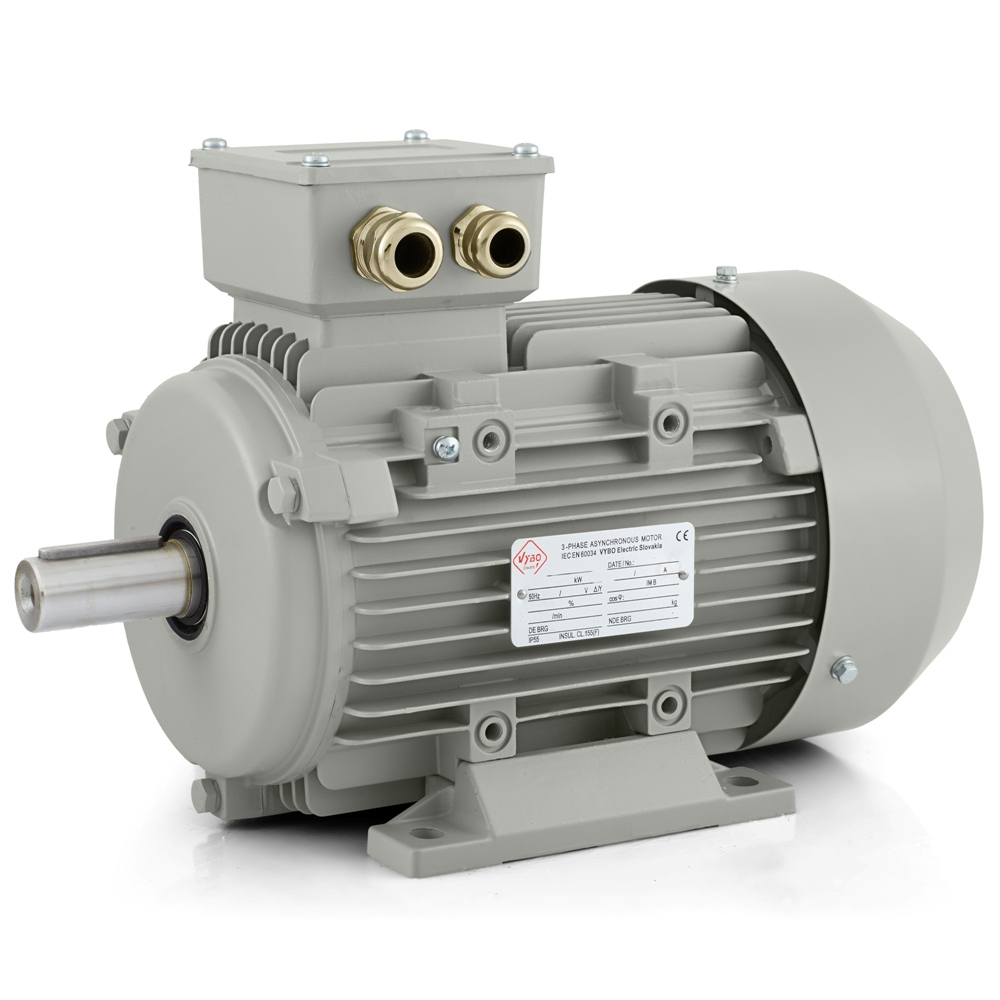

Elektromotor 0,25 kW, 645 U/min, 400 V, 1AL-80M2-8

Kompakter Antrieb für kleine Maschinen mit regelmäßigem Arbeitszyklus

In kleineren Produktionseinheiten ist häufig entscheidend, dass sich der Antrieb einfach montieren und zuverlässig anschließen lässt und im Betrieb einen gleichmäßigen Rhythmus ohne unnötig abrupte Reaktionen beibehält. Genau für diese Art von Anwendung ist der Elektromotor 1AL-80M2-8 mit einer Leistung von 0,25 kW vorgesehen. Es handelt sich um ein 8-poliges Modell mit einer Nenndrehzahl von 645 U/min, dessen Charakter daher nicht schnell und aggressiv, sondern ruhig und stabil ist. In der Praxis funktioniert er deshalb gut in Anlagen, in denen Material regelmäßig gefördert, dosiert, gemischt oder gedreht wird. Typische Beispiele sind kleinere Zuführgeräte, Förderabzweige für Stückgut, Verschließstationen, Etikettiermodule, Drehtische, Umwälzpumpen, leichte Mischeinheiten, Lüftungsbaugruppen, Sortiereinheiten oder einfache Verpackungsmechanismen. Überall dort ist wichtig, dass der Motor nicht nervös, sondern vorhersehbar arbeitet.

Installation, Platzbedarf und mechanische Integration

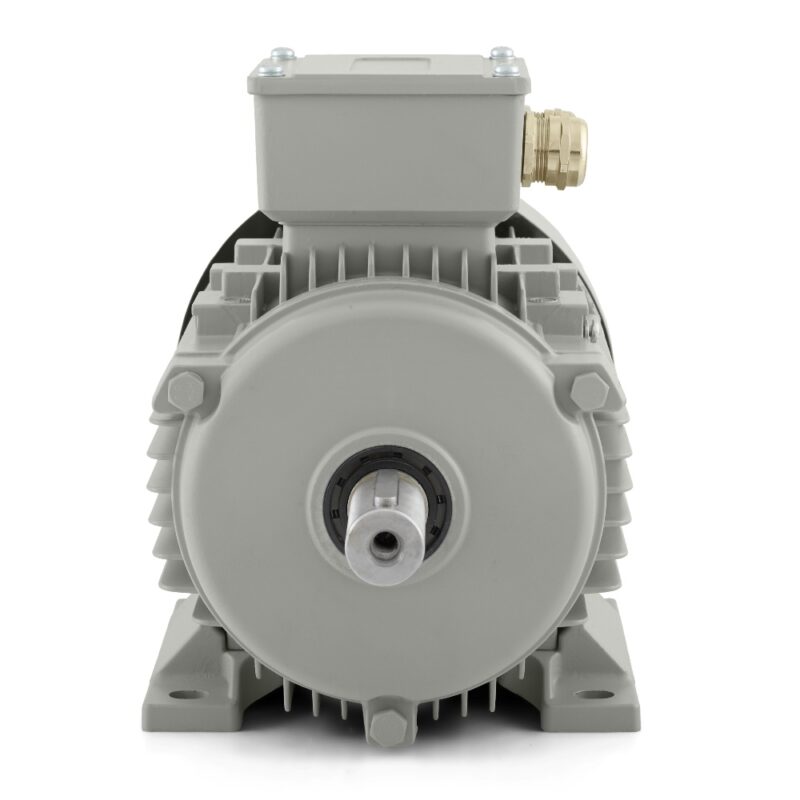

Dieses Modell verwendet eine Baugröße von 80 mm, was für kompakte Maschinen und Technologiemodule mit begrenztem Einbauraum vorteilhaft ist. Die kleineren Abmessungen erleichtern die Integration in Anlagen, in denen jeder Zentimeter zählt, beispielsweise in Schaltgerätekombinationen mit Antrieb, Seitenförderern, Dosieranlagen für Schüttgutmischungen oder Hilfsbereichen von Verpackungs- und Abfülllinien. Der Motor kann in beide Drehrichtungen laufen und lässt sich daher problemlos an verschiedene Konstruktionslösungen anpassen. Das Auswuchten mit halber Passfeder hilft beim Anschluss an Riemenscheibe oder Kupplung und trägt zu einem ruhigeren Lauf der gesamten Baugruppe bei.

Für mechanische Stabilität werden sowohl auf der DE- als auch auf der NDE-Seite Lager 6204-2Z eingesetzt. Im Betrieb bedeutet dies Sicherheit bei längeren Laufzeiten ebenso wie bei wiederholten Arbeitszyklen. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A unterstützt einen ausgewogenen Lauf, was besonders in Technologien wichtig ist, bei denen die Bewegung auf empfindlichere mechanische Teile übertragen wird. Ein solches Verhalten ist bei Schiebetischen, kleinen Schneckenförderern, Sortierelementen oder leichteren Wickelmechanismen willkommen. Das Rotorträgheitsmoment von 0,003 kg·m² entspricht einem Motor, der zügig reagiert, jedoch nicht mit hartem Anlauf. Deshalb wirkt er in der Praxis sehr ausgewogen.

Elektrischer Anschluss ohne unnötige Komplikationen

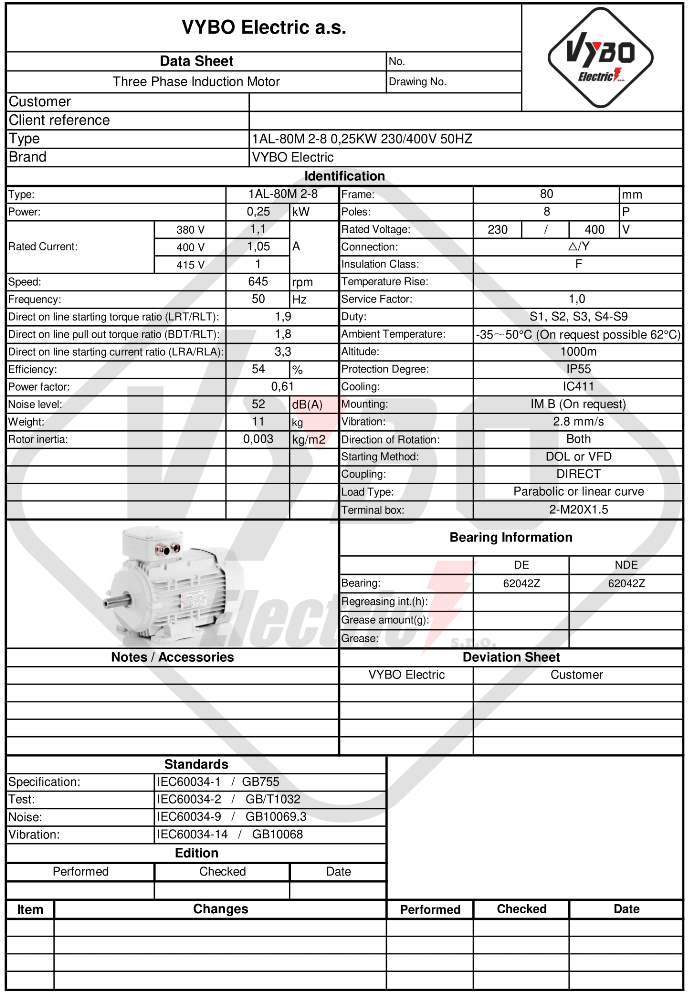

Der Elektromotor 1AL-80M2-8 ist für eine Versorgung von 230/400 V bei 50 Hz mit Dreieck/Stern-Schaltung ausgelegt. Der Nennstrom beträgt 1,83 A bei 230 V und 1,05 A bei 400 V, was die Auslegung der Stromversorgung und die Auswahl geeigneter Schalt- und Schutzkomponenten vereinfacht. In kleineren Industrieeinheiten ist diese einfache und klare elektrische Anordnung ein großer Vorteil. Der Motor kann per DOL direkt gestartet werden, eignet sich für die Regelung mit einem Frequenzumrichter und ebenso für einen Sanftstarter. Dadurch kann er sowohl in einer einfachen Einzelmaschine als auch in Anlagen eingesetzt werden, in denen ein sanfterer Anlauf oder die Anpassung des Arbeitstempos erforderlich ist. In der Praxis ist dies beispielsweise bei präziserer Dosierung, stabilisierter Verpackungszuführung, gleichmäßiger Produktrotation oder der Zirkulation eines Mediums in einem kleineren System nützlich.

Anlauf und Verhalten unter Last

Der Motor ist für eine parabolische oder lineare Lastkennlinie ausgelegt und eignet sich daher von Natur aus für Anlagen, in denen die Belastung gleichmäßig ansteigt oder in einem regelmäßigen Bereich bleibt. Das Anlaufmomentverhältnis von 1,9 und das Kippmomentverhältnis von 1,8 gegenüber dem Nennmoment geben diesem Modell eine gute Grundlage für zuverlässigen Anlauf und sicheres Verhalten bei normalem Betriebswiderstand. Das Anlaufstromverhältnis von 3,3 hilft bei der Auslegung des Schutzes und bei der Einschätzung des elektrischen Verhaltens beim Einschalten. Im Betrieb bedeutet dies, dass der Motor dort geeignet ist, wo nicht hohe Drehzahl, sondern eine stabile Übertragung kleinerer Leistung ohne unnötige Stöße gefragt ist. Die Leistung von 0,25 kW passt daher gut zu kleineren Prozessen, in denen die Bewegung viele Stunden täglich wiederholt wird und ruhig, präzise und leicht kontrollierbar bleiben muss.

Beständigkeit im täglichen Einsatz

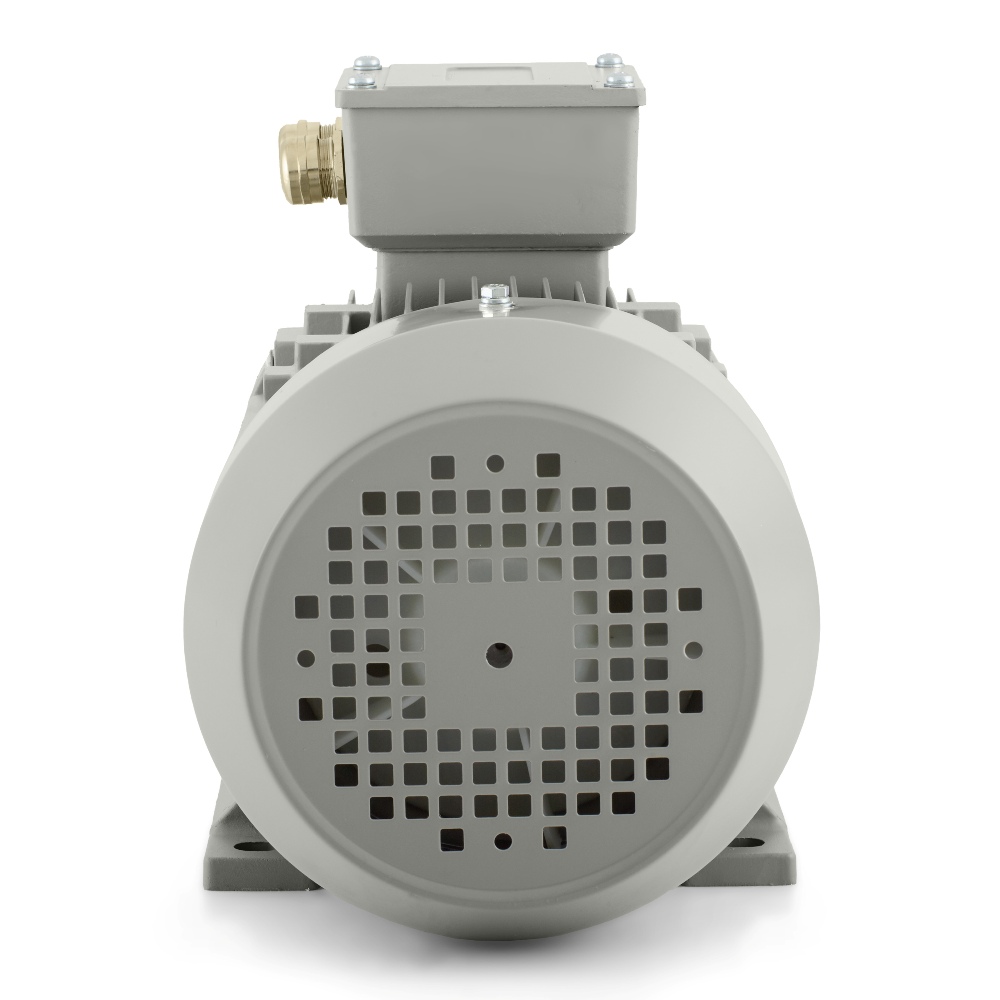

Auch ein kompakter Motor muss mit der üblichen industriellen Umgebung zurechtkommen. Dieses Modell besitzt IP55-Schutz und eignet sich damit für Anwendungen, in denen Staub, Luftfeuchtigkeit und normale Verschmutzungen auftreten. Die Kühlung IC411 sorgt unter Standardlast für Wärmeabfuhr, und die Isolationsklasse F bildet zusammen mit der Erwärmungsklasse B geeignete Bedingungen für einen zuverlässigen Langzeitbetrieb. Der Servicefaktor von 1,0 entspricht dem normalen industriellen Einsatz, und die verfügbaren Betriebsarten S1, S2, S3 und S4-S9 erweitern die Anwendung vom Dauerbetrieb auf intermittierenden und zyklischen Betrieb. Der Motor ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellungshöhe von bis zu 1000 m vorbereitet. Der Geräuschpegel von 52 dB(A) ist günstig für Technologien, die in einer kompakten Halle oder näher am Bediener arbeiten.

Die Ausführung umfasst Kabelverschraubungen 2-M20X1.5. Bei der Handhabung sind die Verpackungsmaße von 320 × 220 × 260 mm und das Verpackungsgewicht von 15 kg hilfreich. Die Schmierung erfolgt mit Lithiumfett Nr. 2. Die Baureihe 1AL OPTIMAL gehört zu den bewährten Niederspannungs-Elektromotoren von VYBO Electric im Aluminiumgehäuse für ein breites Spektrum industrieller Anwendungen. Der Elektromotor 1AL-80M2-8 ist in dieser Baureihe eine geeignete Wahl für Technologien, die einen kompakten 8-poligen Antrieb mit ruhigem Betrieb, einfacher Integration und zuverlässiger mechanischer Basis benötigen.
