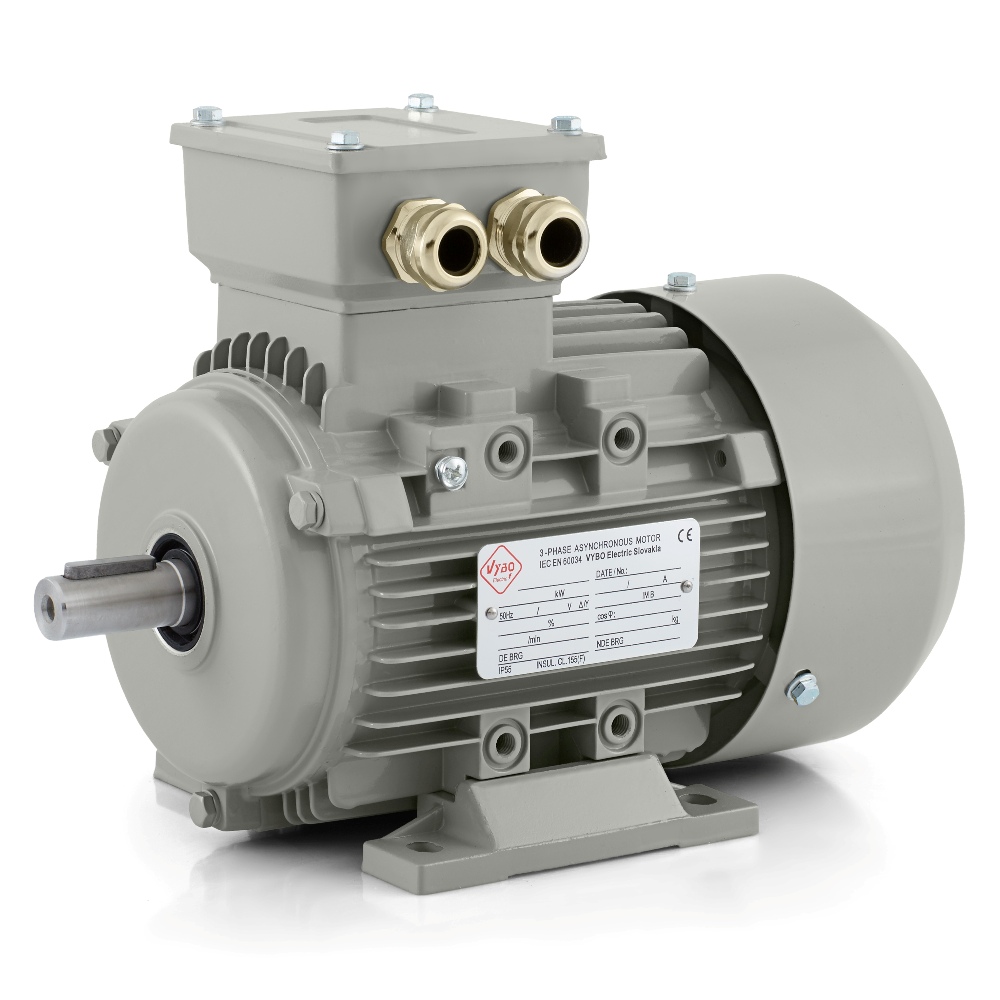

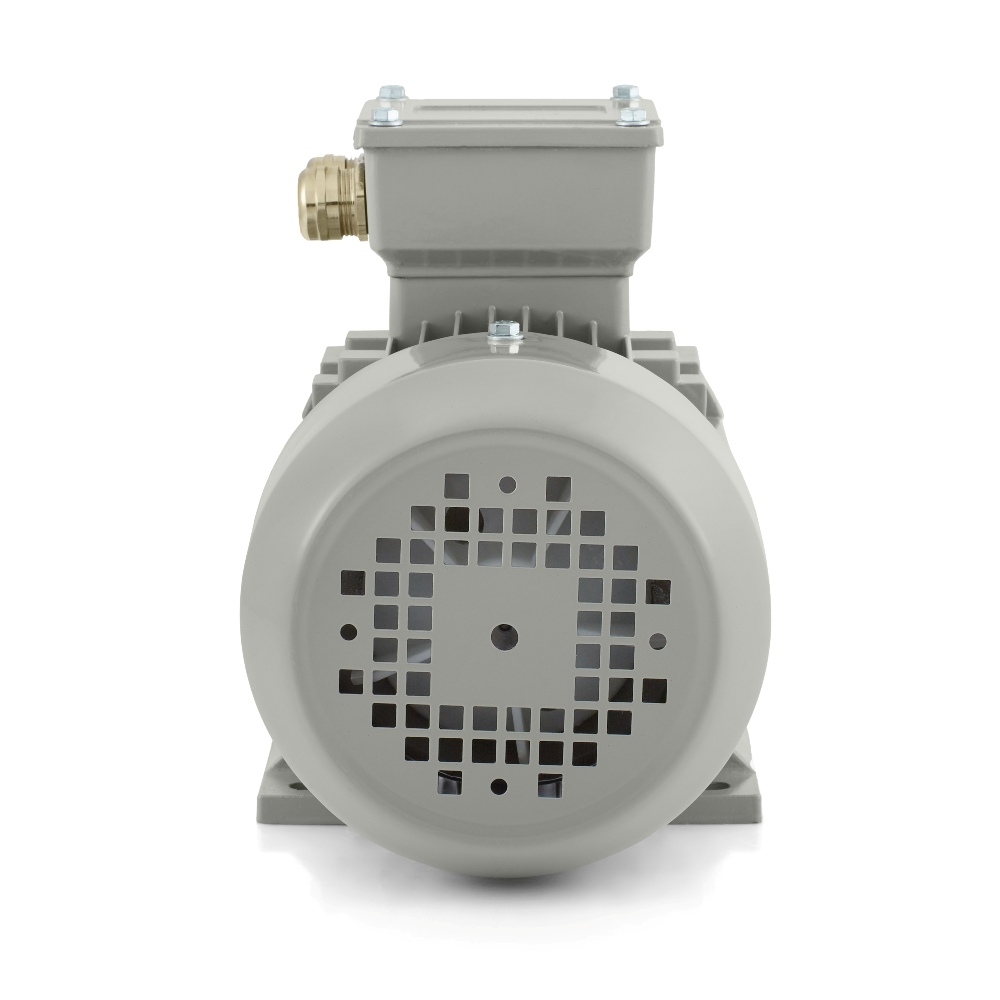

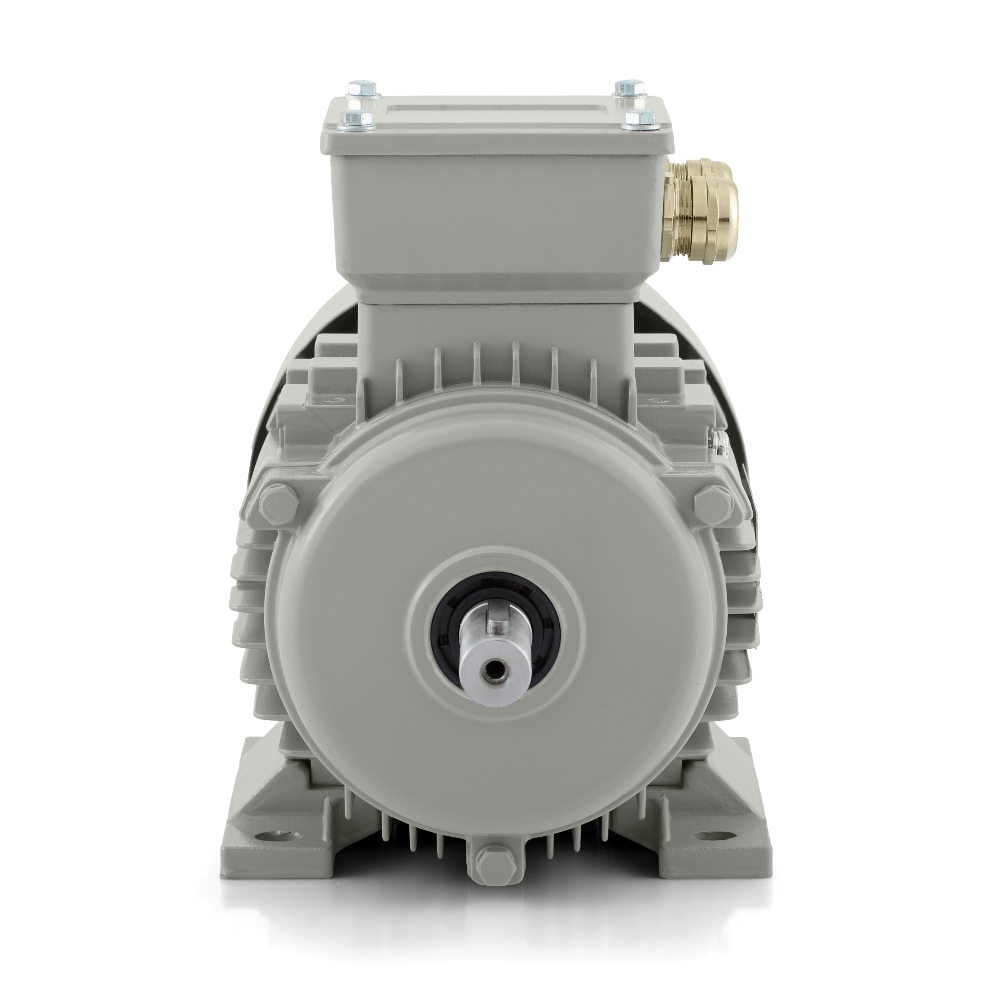

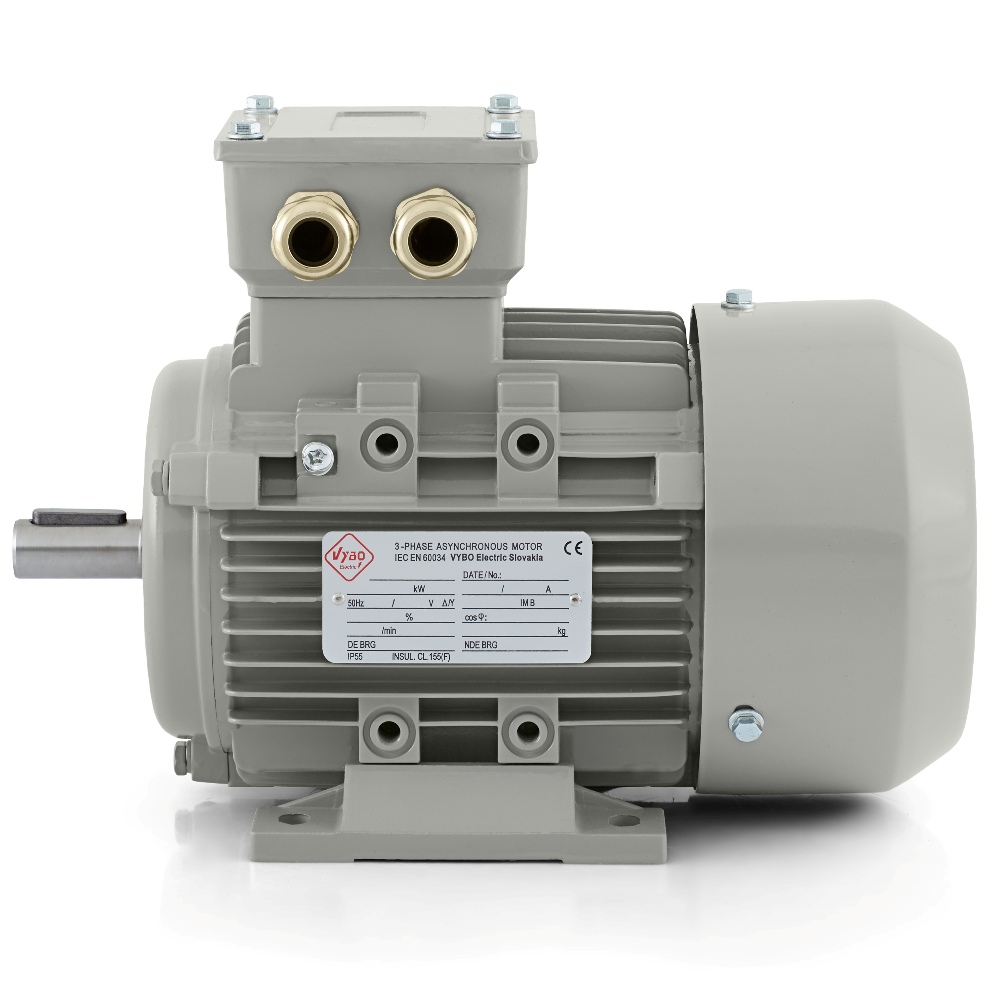

Elektromotor 0,25 kW, 1340 U/min, 400 V, 1AL-71M1-4

Baugröße 71 mm für Antriebe mit sauberer Installation und zuverlässigem Betrieb

Der Elektromotor 1AL-71M1-4 aus der Baureihe 1AL OPTIMAL ist ein dreiphasiger Asynchron-Elektromotor mit einer Leistung von 0,25 kW, einer Nennspannung von 230/400 V und der Schaltung Dreieck/Stern. Bei einer Frequenz von 50 Hz erreicht er eine Nenndrehzahl von 1340 U/min und ist 4-polig ausgeführt. Die Baugröße 71 mm, also eine Wellenhöhe von 71 mm, eignet sich für Maschinen, bei denen ein kompakter Einbau des Antriebs erforderlich ist und zugleich bereits ein Leistungsniveau für ein breiteres Spektrum industrieller Aufgaben benötigt wird. Das Modell lässt sich gut in Technologien integrieren, in denen präzise Montage, ein regelmäßiger Arbeitszyklus und eine stabile mechanische Kraftübertragung gefordert sind.

In der Praxis wird der 1AL-71M1-4 in Dosieranlagen, Bandförderern, Etikettiermodulen, Verpackungslinien, Sortiermechanismen, Zuführeinheiten, kleineren Mischeinheiten, Ventilatoren, Pumpenmodulen, Schließsystemen, Laborgeräten und unterschiedlichen Automatisierungsarbeitsplätzen eingesetzt. Bei solchen Baugruppen ist wichtig, dass der Motor nicht unnötig groß ist, ruhig läuft und sowohl in Maschinen mit wiederholten Starts als auch in Anlagen mit Dauerbetrieb zuverlässig eingesetzt werden kann.

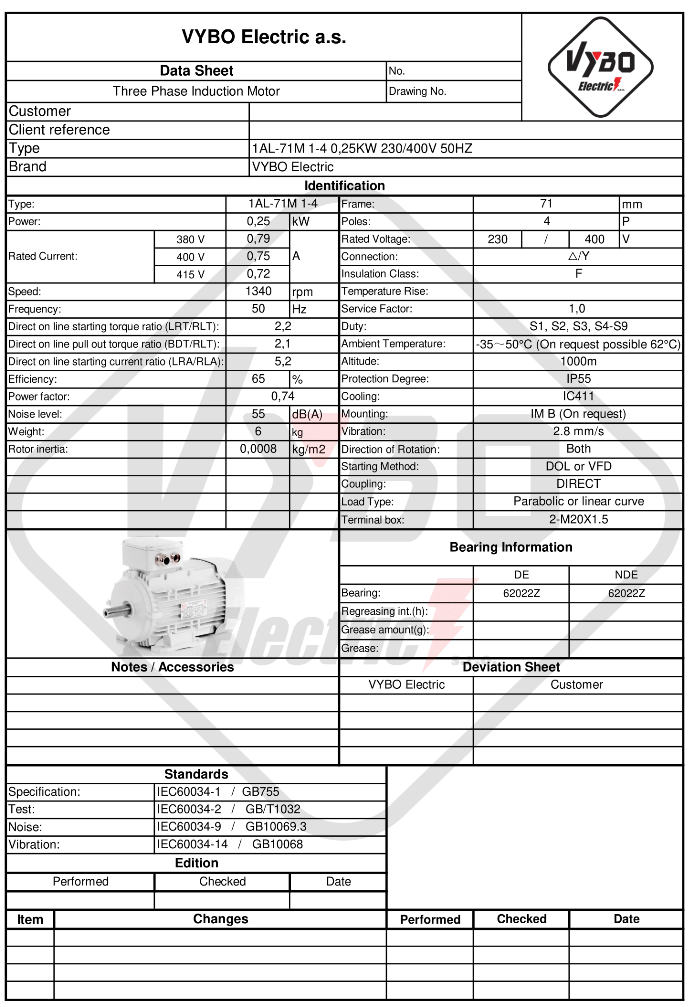

Elektrische Daten und Betrieb unter Arbeitslast

Der Motor nimmt einen Nennstrom von 1,30 A bei 230 V und 0,75 A bei 400 V auf. Der Wirkungsgrad beträgt 65 %, der Leistungsfaktor 0,74; in dieser Leistungsklasse ist dies eine wichtige Größe bei der Auslegung eines stabilen und wirtschaftlichen Antriebs. Das Anlaufmomentverhältnis von 2,2, das Kippmomentverhältnis von 2,1 und das Anlaufstromverhältnis von 5,2 vermitteln dem Konstrukteur ein klares Bild vom Verhalten des Motors beim Start und unter Last. Bei kleineren Maschinen ist gerade der Start häufig entscheidend, insbesondere wenn mehrere Antriebe regelmäßig anlaufen oder eine sanfte Beschleunigung ohne unnötige Stöße erforderlich ist.

Das Modell 1AL-71M1-4 ist für eine Belastungsart mit parabolischer oder linearer Lastkennlinie vorgesehen. Das ist praktisch bei Maschinen, deren Belastung sich entsprechend der Bewegung des Mechanismus oder des verarbeiteten Materials ändert. Ebenfalls wichtig ist das Rotorträgheitsmoment von 0,0008 kg·m², das bei wiederholten Starts, kürzeren Zyklen oder regelmäßigem schrittweisem Vorschub eine gute Reaktion unterstützt. In solchen Anwendungen ist es von Vorteil, wenn der Antrieb vorhersehbar reagiert und die Mechanik der Linie ohne unnötige Störungen arbeitet.

Bedingungen, die der Motor im täglichen Betrieb bewältigt

Ein Industrie-Elektromotor muss auch unter nicht idealen Bedingungen zuverlässig arbeiten. Der 1AL-71M1-4 besitzt die Schutzart IP55 und eignet sich damit für Umgebungen mit Staub, feinen Verunreinigungen oder Spritzwasser. Das ist wichtig in Verpackungstechnik, Materialhandhabung sowie in Service- und Produktionseinheiten, in denen der Motor über längere Zeit Teil einer Maschine ist. Stabile thermische Betriebsbedingungen werden durch die Kühlung IC411 gewährleistet. Der Motor nutzt die Isolationsklasse F und die Erwärmungsklasse B, wodurch eine geeignete Grundlage für den regelmäßigen Industrieeinsatz entsteht.

Er kann bei einer Umgebungstemperatur von bis zu +65 °C betrieben werden und ist für Aufstellungshöhen bis 1000 m vorgesehen. Der Betriebsfaktor von 1,0 und die Betriebsarten S1, S2, S3, S4-S9 erlauben den Einsatz sowohl im Dauerbetrieb als auch in intermittierenden Arbeitszyklen. Ein Geräuschpegel von 55 dB(A) ist vorteilhaft für Technologien, bei denen ruhiger Lauf und eine geringere akustische Belastung am Arbeitsplatz wichtig sind. Schwingungen von 2,8 mm/s in Klasse A tragen zu einem stabilen mechanischen Betrieb der gesamten Baugruppe bei. Der Motor kann sich in beide Drehrichtungen drehen, was die Einsatzmöglichkeiten in Reversiermechanismen und bidirektionalen Zuführungen erweitert.

Lagerung, Auswuchtung und Regelungsmöglichkeiten

Auf der DE- und NDE-Seite sind Lager vom Typ 6202-2Z verbaut. Die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Die Auswuchtung mit halber Passfeder ist bei der Montage von Riemenscheiben, Kupplungen und anderen Kraftübertragungselementen wichtig, wenn ein ruhiger und gleichmäßiger Lauf gefordert ist. Der Motor eignet sich für den DOL-Start sowie für die Regelung mit einem Frequenzumrichter oder Softstarter. Dadurch kann zwischen einem einfachen Direktstart und einer präziseren Anpassung von Beschleunigung und Betrieb an die Anforderungen der jeweiligen Maschine gewählt werden.

Die Baureihe 1AL OPTIMAL gehört zu den meistverkauften Reihen von VYBO Electric und ist mit mehr als 30.000 installierten Einheiten in der Industrie vertreten. Für den elektrischen Anschluss ist der Motor mit 2-M20X1.5-Kabeleinführungen ausgestattet. Ein Verpackungsgewicht von 6 kg und Verpackungsmaße von 260 × 170 × 215 mm erleichtern die Handhabung bei Installation, Lagerung und Service. Die Baureihe 1AL OPTIMAL ist seit Langem wegen ihres sehr guten Preis-Leistungs-Verhältnisses, ihrer bewährten Qualität und der schnellen Inbetriebnahme beliebt. In der Industrie sind mehr als 30.000 Einheiten installiert, und die Reihe ist zudem für ihre breite Kompatibilität bekannt. Bei der Montage können die Bauformen IM B3, IM B35, IM B5, IM B14, IM B34 eingesetzt werden. Das Modell 1AL-71M1-4 ist daher eine ausgezeichnete Wahl für Betriebe, die einen kompakten Elektromotor mit IP55-Schutz, zuverlässigem Betrieb und Parametern für den täglichen Industrieeinsatz benötigen.
