Elektromotor 0,25 kW, 2720 U/min, 400 V, 1AL-63M2-2

Elektromotor 1AL-63M2-2 0,25 kW für kompakte Maschinen, die jeden Tag zuverlässig arbeiten müssen

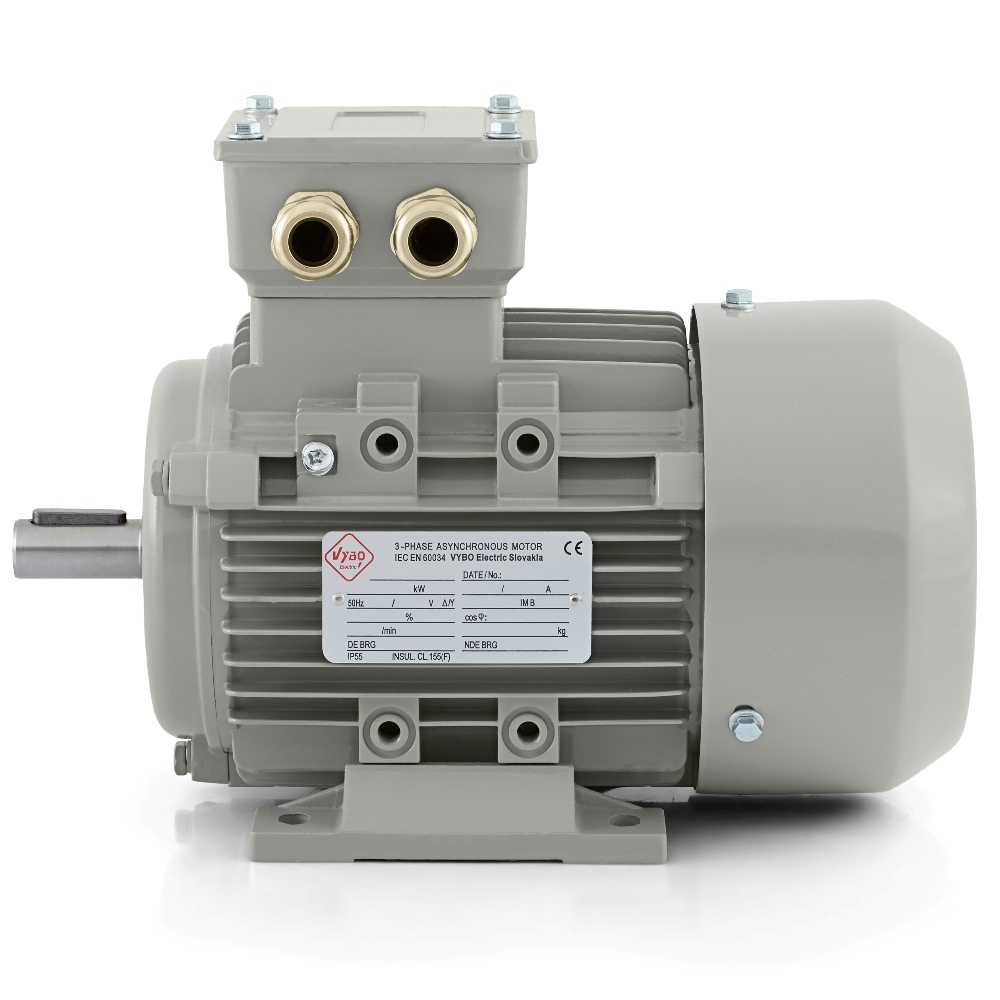

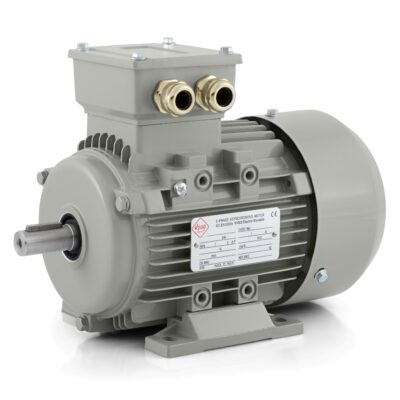

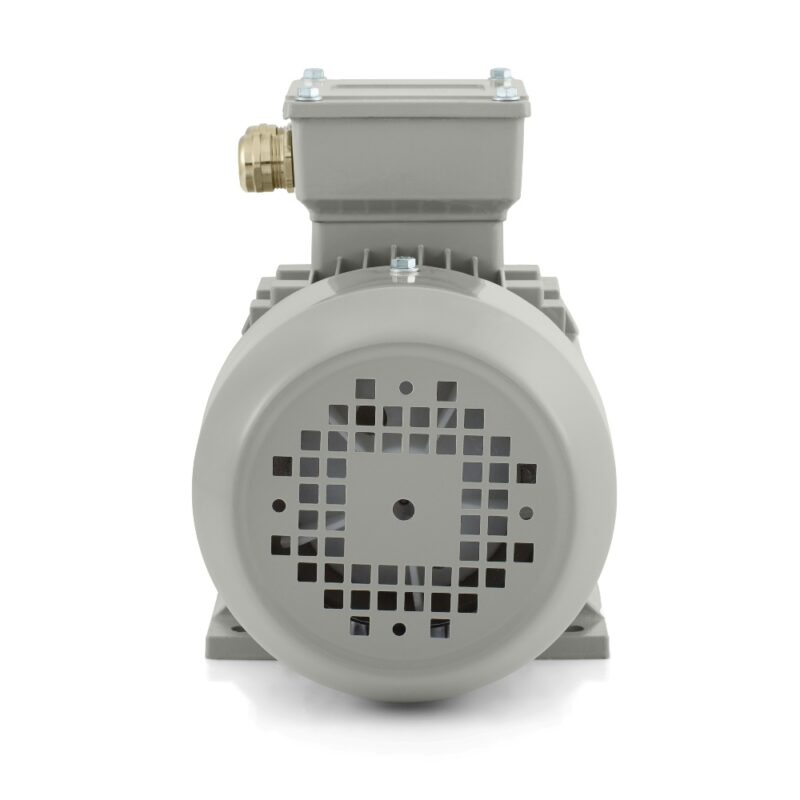

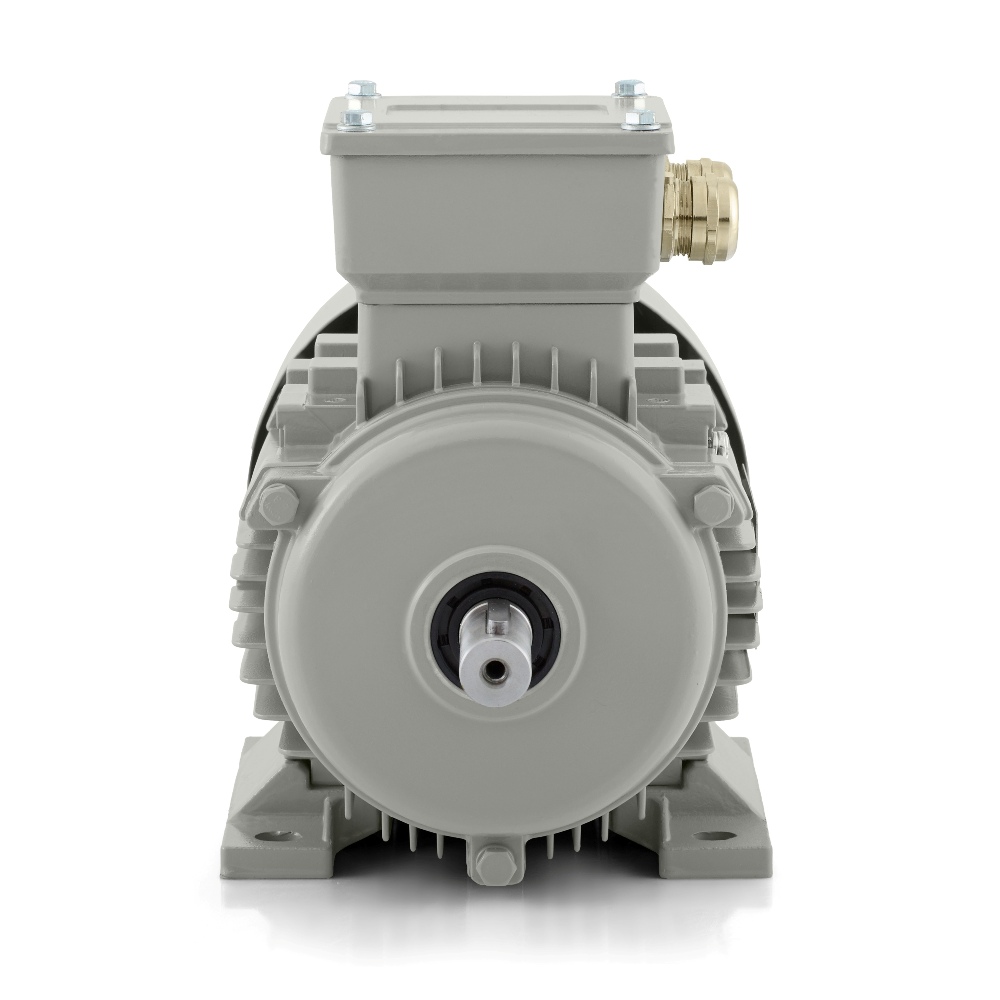

Der Elektromotor 1AL-63M2-2 von VYBO Electric ist ein Drehstrom-Asynchronmotor für kleinere Industrieanlagen, bei denen ein gleichmäßiger Arbeitsrhythmus, kompakte Abmessungen und eine langlebige Konstruktion wichtig sind. Die Leistung von 0,25 kW, die 2-polige Ausführung und die Nenndrehzahl von 2720 U/min bei einer Frequenz von 50 Hz bilden eine geeignete Grundlage für Anwendungen, die eine schnelle Bewegungsübertragung und stabiles Verhalten im regelmäßigen Betrieb benötigen. Die Nennspannung von 230/400 V und die Schaltung Dreieck/Stern erleichtern die Integration in gängige Drehstromnetze.

Die Baugröße 63 macht dieses Modell zu einer praktischen Lösung für Produktions- und Technikbereiche, in denen jeder Zentimeter Platz zählt. Der Motor lässt sich gut in kompaktere Baugruppen integrieren und bietet gleichzeitig Eigenschaften, die im täglichen Betrieb entscheidend sind. Bei Antrieben dieser Art zählt nicht nur der Leistungswert. Ebenso wichtig ist, dass der Motor regelmäßige Starts, längere Laufzeiten und übliche industrielle Bedingungen bewältigt, ohne die Integration in die Maschine unnötig kompliziert zu machen.

Praktische Leistung für kleinere Antriebe mit regelmäßiger Belastung

Das Modell 1AL-63M2-2 eignet sich für Anwendungen, bei denen ein direkt ansprechendes mechanisches Verhalten und zuverlässiger Betrieb in wiederkehrenden Arbeitszyklen erwartet werden. Der Nennstrom beträgt 1,13 A bei 230 V und 0,65 A bei 400 V, was die Auslegung der Stromversorgung und die Auswahl geeigneter elektrischer Komponenten erleichtert. Der Motor arbeitet mit einem Leistungsfaktor von 0,81 und einem Wirkungsgrad von 68 % und stellt damit eine ausgewogene Lösung für kompakte Industrieantriebe dar, bei denen neben der Größe auch die Alltagstauglichkeit zählt.

Auch die Anlaufparameter sind wichtig. Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 5,5 schaffen Voraussetzungen für einen stabilen Start und ein vorhersehbares Verhalten bei Laständerungen. In der Praxis ist dies besonders wertvoll, wenn der Motor nicht nur einmal täglich startet, sondern in regelmäßigen Intervallen, kurzen Produktionschargen oder wiederkehrenden Arbeitsabläufen eingesetzt wird.

Naheliegender Einsatz in Anwendungen mit geringerem Leistungsbedarf

Die Eigenschaften dieses Modells passen zu einer Vielzahl von Anlagen, in denen geringere Leistungen übertragen werden, Zuverlässigkeit und Lebensdauer aber weiterhin entscheidend sind. Es eignet sich gut für kleinere Förderer, Materialzuführungen, Verpackungsbaugruppen, Etikettiermaschinen, Dosieranlagen und Sortiermodule. Ebenso findet es Anwendung in Lüfterbaugruppen, Absauganlagen, Hilfspumpen, leichteren Mischern, Abfüllstationen, Labormechanismen, Montagearbeitsplätzen und Servicelinien.

Diese Anwendungen haben eine wichtige Gemeinsamkeit: Der Antrieb muss platzsparend, im normalen täglichen Betrieb zuverlässig und für wiederholtes Starten geeignet sein, ohne die Maschinenkonstruktion zu verkomplizieren. Genau darin liegt die praktische Stärke des Motors 1AL-63M2-2. Er benötigt wenig Bauraum, erreicht eine hohe Drehzahl und lässt sich gut in Anlagen integrieren, bei denen ein sauberer und stabiler mechanischer Lauf erforderlich ist.

Betrieb in Betriebsarten, die der realen Produktion entsprechen

Der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Das ist wichtig bei Anlagen, die nicht nur auf eine Weise arbeiten, sondern Dauerbetrieb mit intermittierenden Abschnitten oder zyklischer Belastung kombinieren. Der Servicefaktor 1,0 entspricht den Nennbedingungen, und die parabolische oder lineare Lastkennlinie erweitert die Einsatzmöglichkeiten in Anwendungen mit unterschiedlichen Widerstandsprofilen während des Arbeitszyklus.

Diese betriebliche Flexibilität ist in der Praxis oft sehr wichtig. Ein kleinerer Motor übernimmt in einer Maschine häufig eine unterstützende, aber keineswegs unbedeutende Aufgabe. Er kann Zuführbewegungen, Dosierung, Absaugung, Mischen oder einfachen Transport antreiben. Soll die gesamte Anlage zuverlässig funktionieren, muss auch ein solcher kompakter Antrieb eine solide Grundlage für regelmäßigen und stabilen Betrieb bieten.

Konstruktion für industrielle Bedingungen

Der Elektromotor 1AL-63M2-2 besitzt ein Aluminiumgehäuse und arbeitet mit der Schutzart IP55, die vor Staub und Strahlwasser schützt. Das ist in Werkstätten, Produktionshallen, Technikräumen und Anlagen wichtig, in denen der Motor üblichen industriellen Belastungen ausgesetzt ist. Die Kühlart IC411 unterstützt ein stabiles thermisches Verhalten bei längerer Laufzeit. Die Isolationsklasse F und die Erwärmungsklasse B entsprechen einer zuverlässigen Auslegung für den täglichen Einsatz.

Ein ruhiger Lauf wird durch eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einen Geräuschpegel von 61 dB(A) unterstützt. In kompakteren Anlagen, die in Bedienernähe arbeiten oder Teil kleinerer Arbeitsplätze sind, ist die Laufkultur besonders wichtig. Der Motor kann sich in beide Drehrichtungen drehen, wodurch sich sein Einsatzbereich auch auf universelle oder reversierende Mechanismen erweitert.

Mechanische Sicherheit und Vorteile der Plattform 1AL OPTIMAL

Die Auswuchtung erfolgt mit halber Passfeder. Sowohl auf der DE- als auch auf der NDE-Seite kommen Lager vom Typ 6201-2Z zum Einsatz; die Schmierung erfolgt mit Lithiumfett Nr. 2. Das Rotorträgheitsmoment von 0,0006 kg·m² vervollständigt das technische Bild des Motorverhaltens beim Start und bei Änderungen des Betriebszustands. Verpackungsmaße von 235 × 140 × 185 mm und ein Verpackungsgewicht von 4,7 kg erleichtern Logistik, Lagerung und Handhabung bei Servicearbeiten.

Der Motor gehört zur Baureihe 1AL OPTIMAL, die sich in zahlreichen Industrieinstallationen bewährt hat und zu den meistverkauften Lösungen von VYBO Electric zählt. Zu den Stärken dieser Plattform gehören hohe Kompatibilität, ein ausgezeichnetes Preis-Leistungs-Verhältnis, ein verstärkter Klemmenkasten, ein durchdachter Klemmenkastenschutz nach IP55, eine Lüfterhaube aus Stahl, kompatible Füße, die Möglichkeit zum Austausch des vorderen Lagerschilds, ein sorgfältig gestaltetes Gehäuse zur Steigerung der Kühlwirkung sowie verstärkte Lager. Die Baureihe 1AL OPTIMAL ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich und schafft damit mehr Freiheit bei Anlagenkonstruktion und Antriebsmodernisierung.

Der Motor ist mit Kabelverschraubungen 2-M20X1.5 ausgestattet und für den Start im DOL-Verfahren geeignet. Abhängig von den Anforderungen der jeweiligen Anwendung eignet er sich auch für die Regelung mit einem Frequenzumrichter oder Softstarter. Der 1AL-63M2-2 ist damit eine praktische Wahl für kompakte Industrieantriebe, bei denen hohe Drehzahl, Robustheit, gute Montagemöglichkeiten und zuverlässiger Betrieb über den gesamten Arbeitszyklus zusammenkommen.
