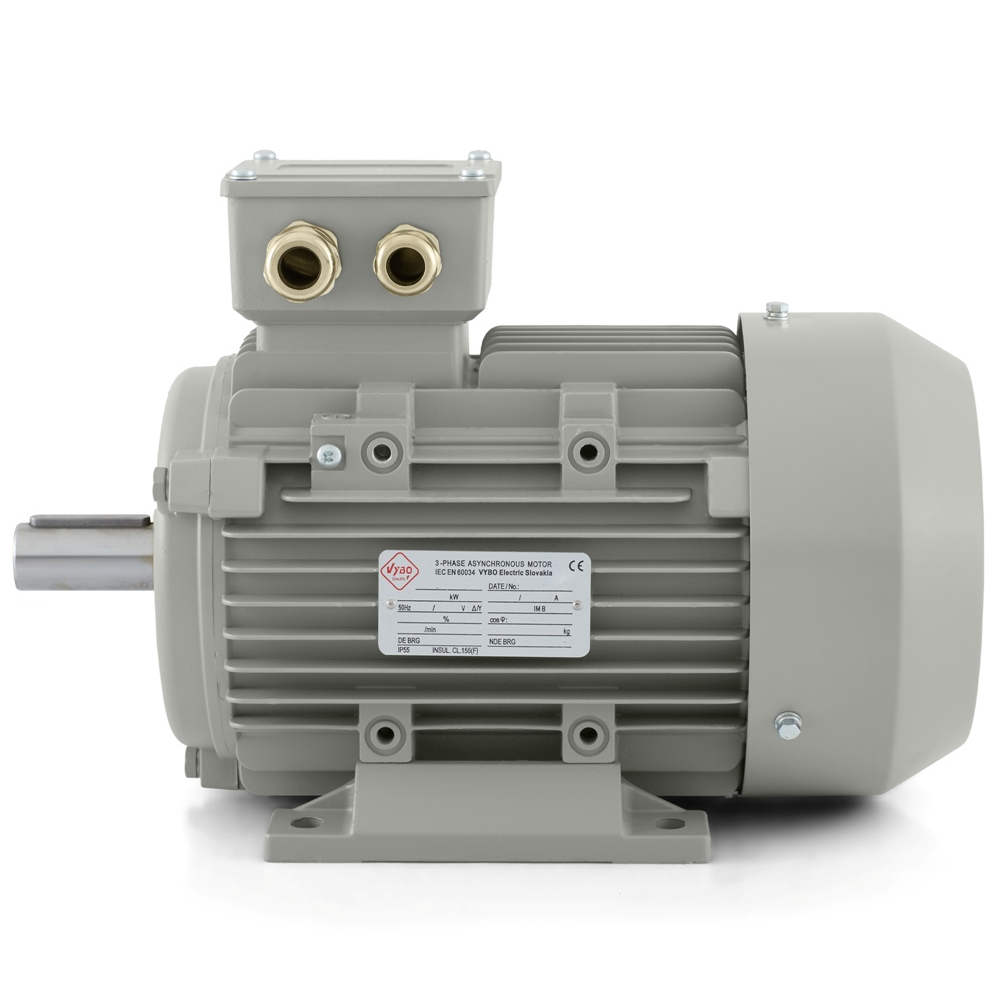

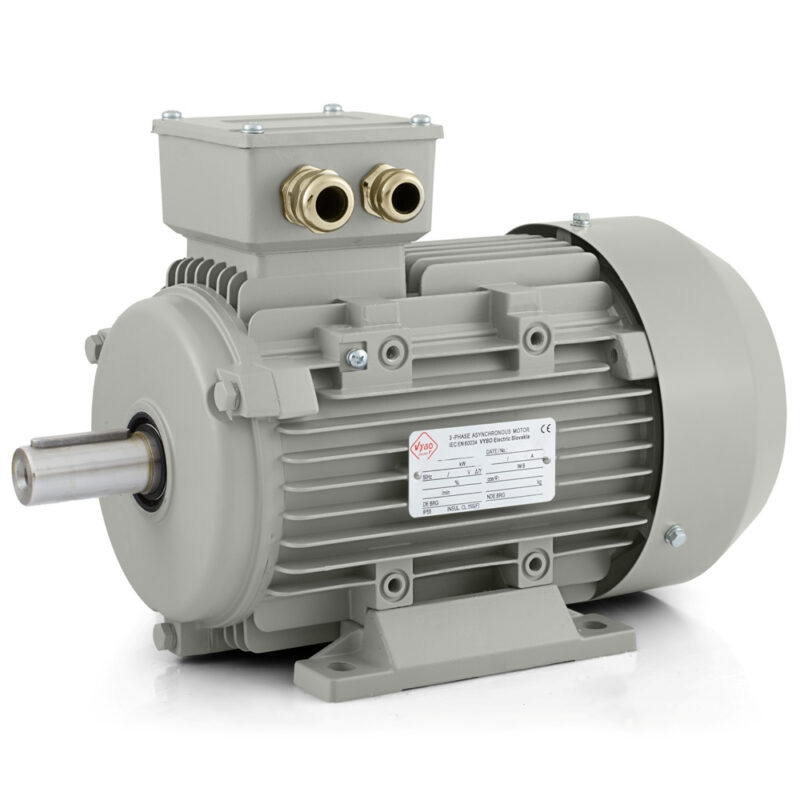

Elektromotor 0,18 kW, 645 U/min, 400 V, 1AL-80M1-8

Elektromotor für ruhigen und kontrollierten Betrieb

Der Elektromotor 1AL-80M1-8 mit einer Leistung von 0,18 kW gehört zu den 8-poligen Lösungen für Anwendungen, bei denen ruhiger Lauf, niedrigere Drehzahlen und ein vorhersehbares Antriebsverhalten wichtig sind. Die Nenndrehzahl von 645 U/min bei einer Frequenz von 50 Hz verleiht diesem Modell den Charakter eines langsam laufenden Industriemotors, der sich für Anlagen mit Schwerpunkt auf gleichmäßigem Betrieb eignet. Eingesetzt wird er beispielsweise in kleineren Förderern, Dosiergeräten, Sortiertischen, Zuführmodulen in Produktionslinien, Verpackungseinheiten, Drehtischen, Mischern mit leichterer Belastung, Ventilatorsektionen, Absaugmodulen und kleineren Pumpenaggregaten. In solchen Anwendungen ist nicht hohe Drehzahl entscheidend, sondern eine regelmäßige Bewegung und Stabilität bei längerem Betrieb.

Stromversorgung und Integration in die Technologie

Der Motor ist für 230/400 V bei 50 Hz ausgelegt und verwendet eine Dreieck/Stern-Schaltung. Der Nennstrom beträgt 1,37 A bei 230 V und 0,79 A bei 400 V, wodurch sich Schutzgeräte, Schaltkomponenten und die Stromversorgung in einem üblichen Industrienetz leichter auswählen lassen. Im Betrieb ist wichtig, dass dieses Modell per Direktanlauf DOL gestartet, mit einem Frequenzumrichter geregelt oder mit einem Sanftstarter betrieben werden kann. Das bietet mehr Freiheit bei der Maschinenkonstruktion. In einer einfachen Anlage kann der Motor direkt angeschlossen arbeiten, bei empfindlicherer Mechanik kann der Anlauf abgefedert werden, und in Technologien, die eine Anpassung des Arbeitstempos erfordern, kann ein Frequenzumrichter eingesetzt werden. Diese Lösung ist praktisch für Materialdosierung, gleichmäßigen Produkttransport, schonenden Antrieb eines rotierenden Elements und Anlagen, in denen der Motor häufig ein- und ausgeschaltet wird.

Anlauf, Drehmoment und Verhalten unter Last

Das Verhältnis des Anlaufmoments von 1,9 und das Verhältnis des Kippmoments von 1,8 zum Nennmoment bedeuten, dass der Motor sowohl beim Start als auch bei normalen Laständerungen ausreichend sicher arbeitet. Das Anlaufstromverhältnis von 3,3 hilft, das elektrische Verhalten beim Start abzuschätzen und die Schutzelemente in der Anlage korrekt einzustellen. Dieses Modell ist für eine parabolische oder lineare Lastkennlinie vorgesehen und eignet sich daher von Natur aus zum Antrieb von Ventilatoren, Umwälzpumpen, kleineren Förderabschnitten, Wickelmechanismen, Zuführtischen oder leichteren Mischaggregaten. Im Betrieb bedeutet dies, dass der Motor dort eingesetzt wird, wo die Bewegung ohne plötzliche Stöße, mit ausreichender Reserve für den Anlauf und mit einer guten Grundlage für längere Arbeitszyklen aufrechterhalten werden muss. Die Leistung von 0,18 kW hat in solchen Anwendungen einen klaren Zweck. Sie ist nicht für schwere Leistungsübertragung bestimmt, sondern für die zuverlässige und präzise Erfüllung kleinerer Antriebsaufgaben in industrieller Umgebung.

Schutz und Betriebsbedingungen

Für einen stabilen Industriebetrieb sind auch Gehäuseschutz und thermische Beständigkeit wichtig. Dieser Elektromotor besitzt die Schutzart IP55 und ist damit für Umgebungen vorbereitet, in denen Staub, Feuchtigkeit und industrielle Verunreinigungen üblich sind. Die Kühlung IC411 unterstützt eine wirksame Wärmeabfuhr im normalen Einsatz, und die Isolationsklasse F bildet zusammen mit der Erwärmungsklasse B eine geeignete Grundlage für zuverlässigen Betrieb. Der Servicefaktor beträgt 1,0, und der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 ausgelegt, wodurch sich der Einsatzbereich vom Dauerbetrieb bis zu zyklischen Betriebsarten erweitert. Er kann bei Umgebungstemperaturen von bis zu +65 °C und in Höhen von bis zu 1000 m eingesetzt werden. Der Geräuschpegel von 52 dB(A) trägt zu einem ruhigen Betrieb der Anlage bei, insbesondere dort, wo einzelne Maschinen näher am Bediener oder in kompakten Produktionsbereichen stehen.

Kompakte Bauweise und mechanische Zuverlässigkeit

Das Modell verwendet eine Baugröße von 80 mm und passt daher gut in Anlagen mit begrenztem Einbauraum. Die Stabilität des rotierenden Teils wird durch Lager 6204-2Z auf der DE- und NDE-Seite unterstützt. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A trägt zu einem ruhigen Lauf bei, wenn der Motor mit Riemenscheibe, Kupplung oder einem anderen Übertragungselement verbunden ist. Der Motor kann in beide Drehrichtungen laufen, und das Auswuchten mit halber Passfeder erleichtert den üblichen Anschluss an den Mechanismus. Die Ausführung umfasst Kabelverschraubungen 2-M20X1.5. Das Rotorträgheitsmoment von 0,0025 kg·m² unterstützt eine zügige Reaktion beim Anlauf und bei Änderungen des Betriebszustands. Bei der Handhabung sind die kompakten Verpackungsmaße von 320 × 220 × 260 mm und das Verpackungsgewicht von 13 kg hilfreich. Die Lagerung ist für Lithiumfett Nr. 2 vorbereitet. Dieses Modell gehört zur Baureihe 1AL OPTIMAL, die professionelle Niederspannungs-Elektromotoren von VYBO Electric im Aluminiumgehäuse für Standard- und anspruchsvollere Anwendungen umfasst.

Der Elektromotor 1AL-80M1-8 ist eine geeignete Wahl für Technologien, bei denen ruhige Bewegung, kompakte Abmessungen und Zuverlässigkeit im täglichen Betrieb entscheidend sind. Er verbindet niedrige Drehzahl, industriellen IP55-Schutz, flexible Regelungsmöglichkeiten und eine mechanisch stabile Konstruktion, die sich gut in verschiedenste Produktions- und Serviceanlagen integrieren lässt.
