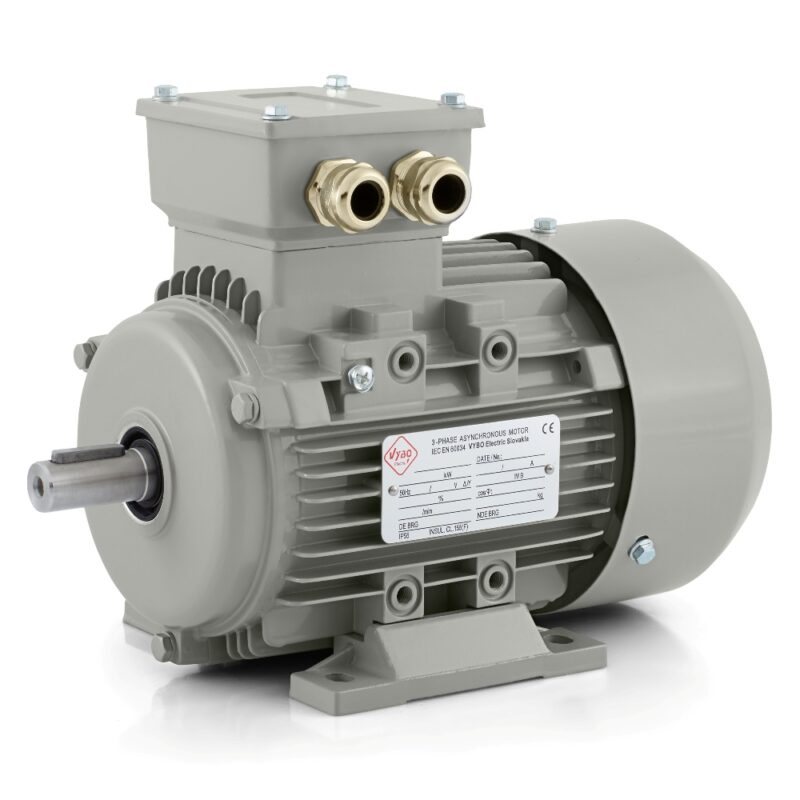

Elektromotor 0,18 kW, 870 U/min, 400 V, 1AL-71M1-6

VYBO Electric Motor 1AL-71M1-6 für stabilen 6-poligen Betrieb

Der Elektromotor 1AL-71M1-6 mit einer Leistung von 0,18 kW arbeitet bei 50 Hz und einer Nenndrehzahl von 870 U/min. Die sechspolige Ausführung eignet sich dort, wo ein ruhigerer Lauf und eine präzisere Bewegungssteuerung erforderlich sind, ohne eine unnötig schnelle Reaktion des Antriebs. Die Nennspannung von 230/400 V bei △/Y-Schaltung erleichtert die Integration in übliche Drehstromsysteme. Der Nennstrom von 1,22 A bei 230 V und 0,7 A bei 400 V unterstützt die Auslegung von Stromversorgung, Schutz und Steuerung in kompakten Technologien. In der Praxis ist dies ein Motor für Anwendungen, in denen der Antrieb regelmäßig, sauber und bei geringem Platzbedarf arbeiten soll.

Anlauf, Steuerung und Betriebsart

Beim Start bietet er ein Anlaufmomentverhältnis von 2 und ein Kippmomentverhältnis von 1,9. Das ermöglicht einen sicheren Start auch dann, wenn die Anlage zunächst einen Widerstand ohne ruckartiges Verhalten überwinden muss. Das Anlaufstromverhältnis von 4 hilft zudem, die Netzbelastung beim Start abzuschätzen. Der Motor ist für direkten DOL-Start, Frequenzumrichterbetrieb und Softstarter geeignet und kann daher sowohl in einfachen als auch in geregelten Antrieben eingesetzt werden. Typische Anwendungen sind Lüfter in lokalen Absaugsystemen, Förderbänder, Dosiereinheiten, Mischer mit geringerer Arbeitslast, Sortiermechanismen, Verpackungsanlagen, einfache Pumpensysteme, lufttechnische Baugruppen, Vorschübe in Werkstattmaschinen und Reinigungstechnik. Die Betriebsarten S1, S2, S3 und S4-S9 ermöglichen je nach Liniencharakter Dauerbetrieb ebenso wie unterbrochene Zyklen.

Bedeutung von Drehzahl und Trägheit im realen Betrieb

Die Nenndrehzahl von 870 U/min sorgt für einen ruhigeren Arbeitsrhythmus, der häufig dort gewünscht ist, wo die Anlage nicht abrupt, sondern gleichmäßig und wiederholbar laufen soll. Das Rotorträgheitsmoment von 0,0011 kg·m² unterstützt eine schnelle Reaktion auf Start und Steueränderungen ohne unnötige Trägheit. Bei linearer oder parabolischer Lastkennlinie verhält sich der Motor vorhersehbar und lässt sich gut in Antriebe integrieren, bei denen ein stabiler Lauf über die gesamte Schicht wichtig ist. Der Betrieb in beiden Drehrichtungen ist möglich, was die Einsatzmöglichkeiten bei Reversieraufgaben oder Konstruktionen erweitert, bei denen die Drehrichtung erst bei der Montage festgelegt wird.

Schutz, Kühlung und Lebensdauer

Für den Industrieeinsatz ist die Schutzart IP55 wichtig. Sie unterstützt Anwendungen in Umgebungen mit Staub, üblicher Betriebsfeuchte oder verteilten Verunreinigungen. Die Kühlung IC411 unterstützt einen stabilen Wärmehaushalt im Normalbetrieb; Isolationsklasse F zusammen mit Temperaturanstieg B bietet eine geeignete Reserve für den Langzeiteinsatz. Der Motor ist für Umgebungstemperaturen bis +65 °C und Höhen bis 1000 m vorgesehen. Vibrationsklasse A und ein Vibrationswert von 2,8 mm/s unterstützen einen ruhigen mechanischen Lauf, was für präzisere Maschinenmontage und den Schutz angeschlossener Technologieteile wichtig ist. Auf der Plattform 1AL OPTIMAL verbindet VYBO Electric kompakte Abmessungen mit bewährter Qualität und einer für effiziente Kühlung entwickelten Konstruktion.

Mechanische Ausführung und Servicezuverlässigkeit

Die Baugröße 71 mm erleichtert den Einsatz in Maschinen, in denen jeder Zentimeter Einbauraum zählt. Die Konstruktion enthält 2-M20X1.5-Kabeleinführungen für einen sauberen Stromanschluss. Die Auswuchtung mit halber Passfeder unterstützt eine sichere Verbindung mit dem mechanischen System der Maschine. Auf DE- und NDE-Seite kommen 6202-2Z-Lager mit Lithiumfett Nr. 2 zum Einsatz, was einen stabilen Betrieb unter normaler industrieller Belastung unterstützt. Das Verpackungsgewicht von 6 kg und die Verpackungsabmessungen von 260 × 170 × 215 mm erleichtern Handhabung bei Lagerung, Transport und Montagevorbereitung. Der Elektromotor eignet sich sowohl für Einzelmaschinen als auch für Seriengeräte, bei denen zuverlässige Montage und einfache Integration in die Produktion geschätzt werden.

Praktische Bedeutung für die Technologie

Der Elektromotor 1AL-71M1-6 ist eine Lösung für Anwendungen, die einen kompakten dreiphasigen 6-poligen Antrieb mit IP55-Schutz und flexibler Steuerung erfordern. Er passt gut in Produktionseinheiten, Gebäudetechnik und industrielle Baugruppen, bei denen ruhiger Lauf, bidirektionaler Betrieb und einfache Inbetriebnahme wichtig sind. In der Serie 1AL OPTIMAL konzentriert sich VYBO Electric auf ein hervorragendes Preis-Leistungs-Verhältnis, schnelle Inbetriebnahme und breite industrielle Einsatzmöglichkeiten. Das Ergebnis ist ein Motor, der eine zuverlässige Basis für den täglichen Betrieb der Technologie ohne unnötige Komplexität bietet.
