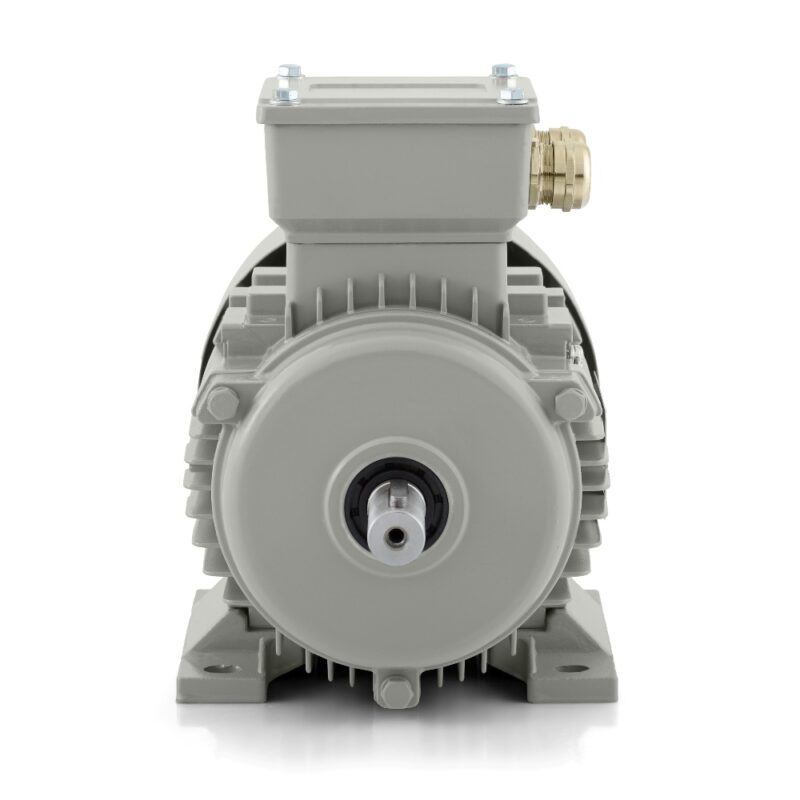

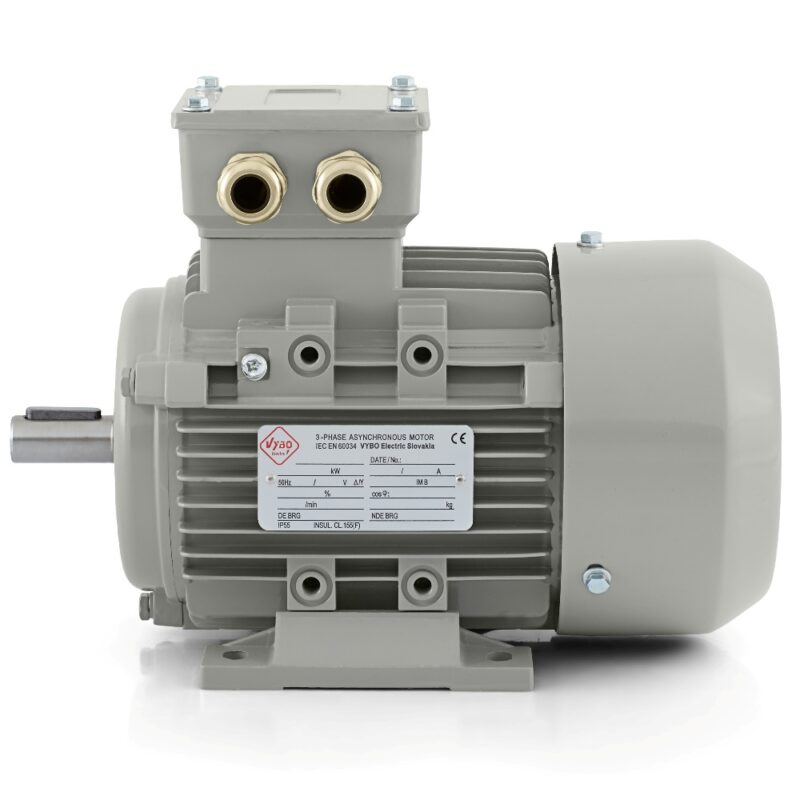

Elektromotor 0,18 kW, 2720 U/min, 400 V, 1AL-63M1-2

Elektromotor 1AL-63M1-2 0,18 kW für kompakte Technologien mit hohem Arbeitstempo

Nicht jeder Industrieantrieb benötigt eine hohe Leistung. Bei vielen Geräten ist wichtiger, dass der Motor schnell, zuverlässig und ohne unnötigen Platzbedarf arbeitet. Genau diese Anforderung erfüllt der Elektromotor 1AL-63M1-2 von VYBO Electric. Es handelt sich um einen dreiphasigen Asynchronmotor mit 0,18 kW Leistung, 2-poliger Ausführung und einer Nenndrehzahl von 2720 U/min bei 50 Hz. Dank 230/400 V Spannung und Delta/Stern-Schaltung lässt er sich einfach in Standard-Drehstromsysteme integrieren und bildet eine zuverlässige Basis für kleinere Industriemechanismen.

Die Baugröße 63 bietet einen praktischen Kompromiss zwischen kompakter Installation und Betriebssicherheit. Das Modell eignet sich überall dort, wo der Antrieb platzsparend sein muss, gleichzeitig aber für den regelmäßigen Einsatz im Produktions-, Handling- oder technischen Prozesszyklus bereitstehen soll. Deshalb ist er für Maschinenkonstrukteure, Servicelösungen und moderne Produktionsmodule interessant, bei denen eine effiziente Raumnutzung zählt.

Die Stärke dieses Modells liegt in seinem Arbeitstempo

Die Nenndrehzahl von 2720 U/min verleiht dem Motor einen dynamischen Charakter. In der Praxis bildet sie eine geeignete Grundlage für Mechanismen, die schnelle Bewegung, präzise Kraftübertragung und stabiles Verhalten bei wiederholtem Anlauf benötigen. Die Leistung von 0,18 kW eignet sich ideal für leichtere Industrieaufgaben, bei denen kein überdimensionierter Antrieb mit hohem Drehmoment erforderlich ist, sondern zuverlässiger, ausgewogener Betrieb mit Fokus auf Kompaktheit und Betriebssicherheit.

Der Motor arbeitet mit einem Leistungsfaktor von 0,80 und einem Wirkungsgrad von 65 %. Der Nennstrom beträgt 0,87 A bei 230 V und 0,50 A bei 400 V, was bei der Auslegung der Stromversorgung und der korrekten Dimensionierung des elektrischen Teils hilft. Auch die Anlaufparameter sind wichtig: Ein Anlaufmomentverhältnis von 2,3, ein Kippmomentverhältnis von 2,3 und ein Anlaufstromverhältnis von 5,5 unterstützen einen stabilen Start und vorhersehbares Verhalten unter Last. Gerade bei kleineren Technologien ist dies ein praktischer Vorteil, weil der reibungslose Betrieb der Maschine oft von einem sicheren Hochlauf abhängt.

Betrieb für Standardproduktion und zyklische Arbeitsabläufe

1AL-63M1-2 ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Damit lässt er sich nicht nur im Dauerbetrieb einsetzen, sondern auch in Technologien, in denen der Motor regelmäßig startet, stoppt oder in Zyklen mit wechselnder Last arbeitet. Der Servicefaktor 1,0 entspricht den Nennbetriebsbedingungen, und die parabolische oder lineare Lastkennlinie erweitert die Einsatzmöglichkeiten bei unterschiedlichen mechanischen Aufgaben.

In der Praxis ist dies besonders für Anlagen wichtig, deren Lastprofil während einer gesamten Schicht nicht konstant bleibt. Antriebe für Zuführungen, kleinere Förderer, Dosieraggregate oder Handlingmodule arbeiten häufig in wechselndem Rhythmus. Der Motor muss daher regelmäßigen Betrieb bewältigen, ohne Stabilität zu verlieren und ohne die Integration in die Technik unnötig zu verkomplizieren.

Konstruktion für das industrielle Umfeld

Die Serie 1AL OPTIMAL gehört zu den meistverkauften Baureihen von VYBO Electric und ist mit mehr als 30.000 installierten Einheiten in der Industrie vertreten. Der Motor gehört zur 1AL OPTIMAL-Reihe, die für Standard- und anspruchsvolle Einsätze mit Aluminiumgehäuse konzipiert ist. Die Serie gilt als eines der meistverkauften Modelle der Marke VYBO Electric und weist mehr als 30.000 installierte Einheiten in der Industrie auf. Gründe dafür sind bewährte Qualität, hohe Kompatibilität, schnelle und einfache Inbetriebnahme sowie ein sehr gutes Preis-Leistungs-Verhältnis.

Beim konkreten Modell 1AL-63M1-2 zeigt sich dies auch in der auf den täglichen Betrieb ausgelegten Konstruktion. Die Schutzart IP55 schützt gegen Staub und Strahlwasser. Die Kühlart IC411 unterstützt einen stabilen thermischen Zustand und hilft dem Motor, während der Arbeit gleichmäßig zu laufen. Isolationsklasse F und Erwärmungsklasse B entsprechen dem industriellen Einsatz, bei dem auch unter längerer Belastung Zuverlässigkeit gefordert ist.

Auf DE- und NDE-Seite werden Lager 6201-2Z eingesetzt, die mit Lithiumfett Nr. 2 geschmiert werden. Die Auswuchtung erfolgt mit halber Passfeder. Eine Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und ein Geräuschpegel von 61 dB(A) unterstützen einen ruhigen Betrieb, was besonders bei kompakteren Anlagen und Technologien in Bedienernähe von Vorteil ist. Der Motor kann in beide Richtungen drehen und eignet sich daher auch gut für universelle oder reversierende Mechanismen.

Wo dieser Elektromotor den größten Nutzen bringt

Die Eigenschaften des Modells 1AL-63M1-2 eignen sich für Anlagen, in denen geringere Leistung, hohes Arbeitstempo und zuverlässiger täglicher Betrieb zusammenkommen. Er passt zu kleinen Förderern, Materialzuführungen, Verpackungsmodulen, Etikettiereinheiten, Sortiergeräten, Dosierstationen, Lüftereinheiten und Absaugmodulen. Ebenso lässt er sich in Hilfspumpen, leichten Mischern, Abfüllarbeitsplätzen, Laborgeräten, Servicelinien sowie kleineren Montage- oder Produktionstischen einsetzen.

Bei solchen Anwendungen ist entscheidend, dass der Antrieb die Maschinenkonstruktion nicht verkompliziert, keinen übermäßigen Platz benötigt und auch bei wiederholten Arbeitszyklen zuverlässig funktioniert. Genau hier zeigt sich der Vorteil der kompakten Baugröße und der schnellen mechanischen Reaktion dieses Modells.

Montageflexibilität der Serie 1AL OPTIMAL

Der Motor ist mit Kabeleinführungen 2-M20X1.5 ausgestattet. Die Verpackungsabmessungen von 235 × 140 × 185 mm und das Verpackungsgewicht von 4,5 kg erleichtern Handhabung bei Transport, Lagerung und Serviceaustausch. Das Rotorträgheitsmoment von 0,00031 kg·m² ergänzt das Bild vom Verhalten des Motors beim Anlauf und bei Änderungen des Betriebszustands.

Die Reihe 1AL OPTIMAL ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich und bietet damit breite Einbaumöglichkeiten in unterschiedlichen Maschinen und Technologien. Zu den Vorteilen der Serie zählen kompatible Füße, der austauschbare vordere Lagerschild, ein verstärkter Klemmenkasten, verbesserter IP55-Schutz des Klemmenkastendeckels, eine Lüfterhaube aus Stahl, ein sorgfältig konstruiertes Gehäuse für höhere Kühlleistung und verstärkte Lager. Der Motor eignet sich für den Start nach der DOL-Methode und je nach Anforderung auch für die Regelung über Frequenzumrichter oder Softstarter.

Der Elektromotor 1AL-63M1-2 ist damit eine zuverlässige Wahl für kompakte Industrieantriebe, die hohe Drehzahl, robuste Konstruktion und gute Eignung für den täglichen Betrieb in verschiedensten Anlagen benötigen.
