Elektromotor 0,12 kW, 1310 U/min, 400 V, 1AL-63M1-4

Präziser Antrieb für Maschinen, bei denen sowohl Platzbedarf als auch ruhiger Lauf entscheidend sind

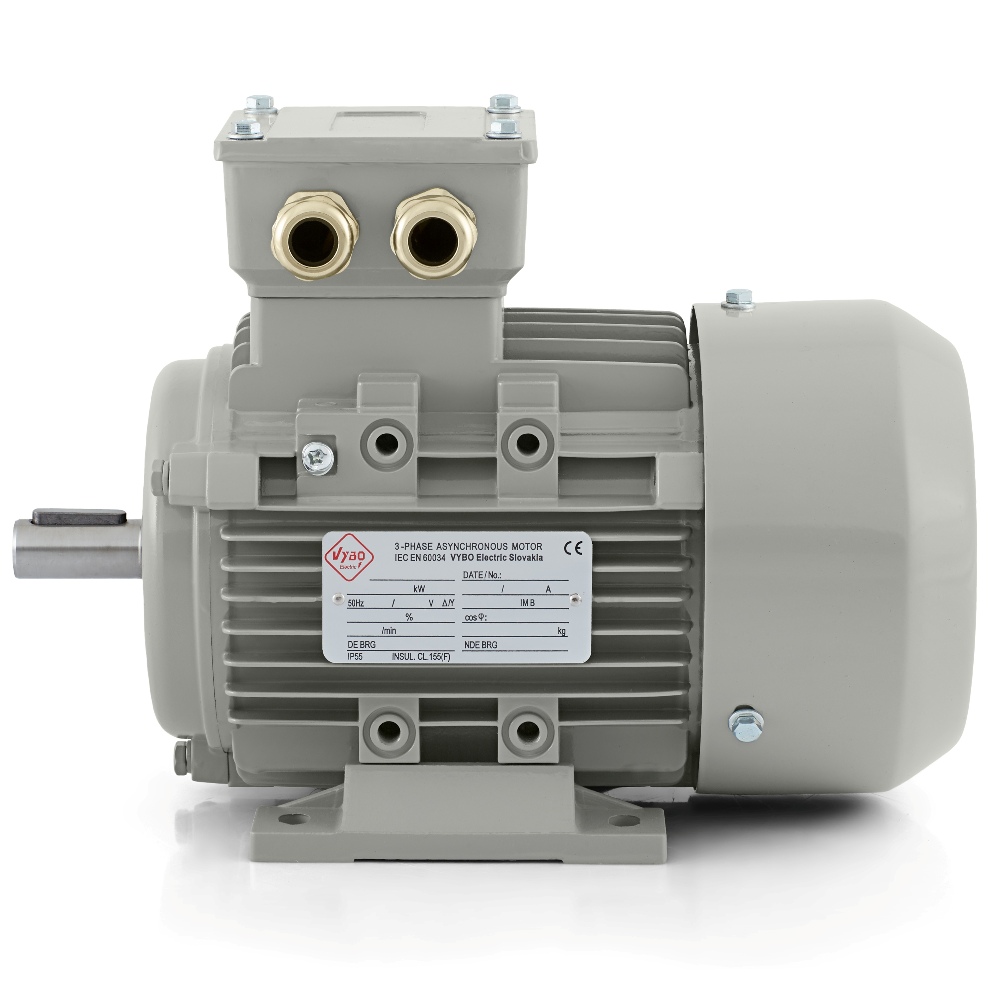

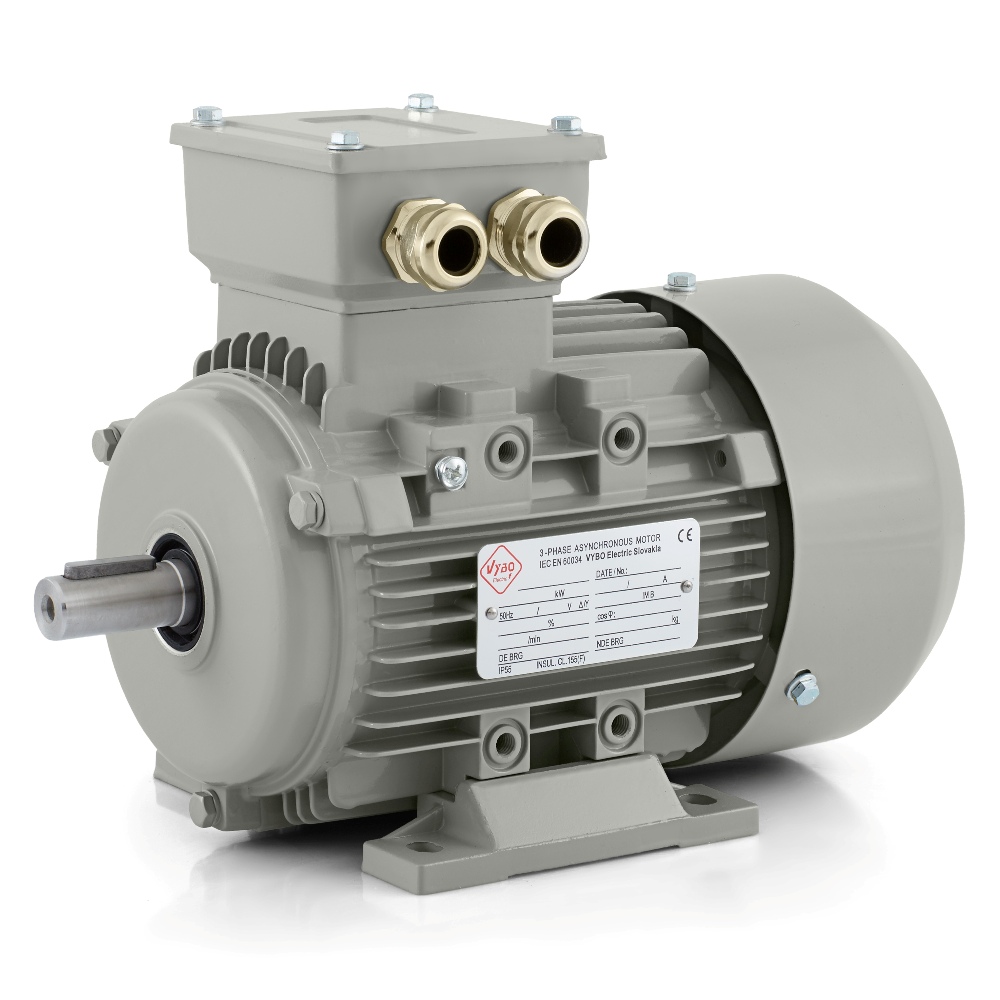

Der Elektromotor 1AL-63M1-4 aus der Baureihe 1AL OPTIMAL ist ein dreiphasiger Asynchron-Elektromotor mit einer Leistung von 0,12 kW, einer Nennspannung von 230/400 V und Dreieck/Stern-Schaltung. Bei einer Frequenz von 50 Hz erreicht er eine Nenndrehzahl von 1310 U/min und ist 4-polig ausgeführt. Die Baugröße 63 bietet eine gute Grundlage für Maschinen und technologische Einheiten, in denen der Antrieb den regelmäßigen Betrieb zuverlässig bewältigen soll, ohne die Abmessungen der gesamten Baugruppe unnötig zu vergrößern. Dieses Modell eignet sich überall dort, wo eine kompakte Lösung mit professioneller technischer Ausführung und zuverlässigem Betriebsverhalten gefragt ist.

Die Leistungsklasse 0,12 kW wird häufig in Anlagen eingesetzt, bei denen feine und wiederholbare Bewegungen wichtig sind. Der Elektromotor 1AL-63M1-4 eignet sich daher besonders für Dosiersysteme, kleinere Förderer, Sortiertische, Labormechanismen, Mischeinheiten mit geringerer Belastung, Verpackungsmaschinen, Etikettiermodule, Lüftereinheiten, Pumpenaggregate, Zuführmechanismen und unterschiedliche Automatisierungseinheiten. In solchen Anwendungen ist es meist entscheidend, dass der Motor ruhig und stabil läuft und keinen unnötig großen Einbauraum benötigt.

Parameter, die bei der Auslegung des Antriebs helfen

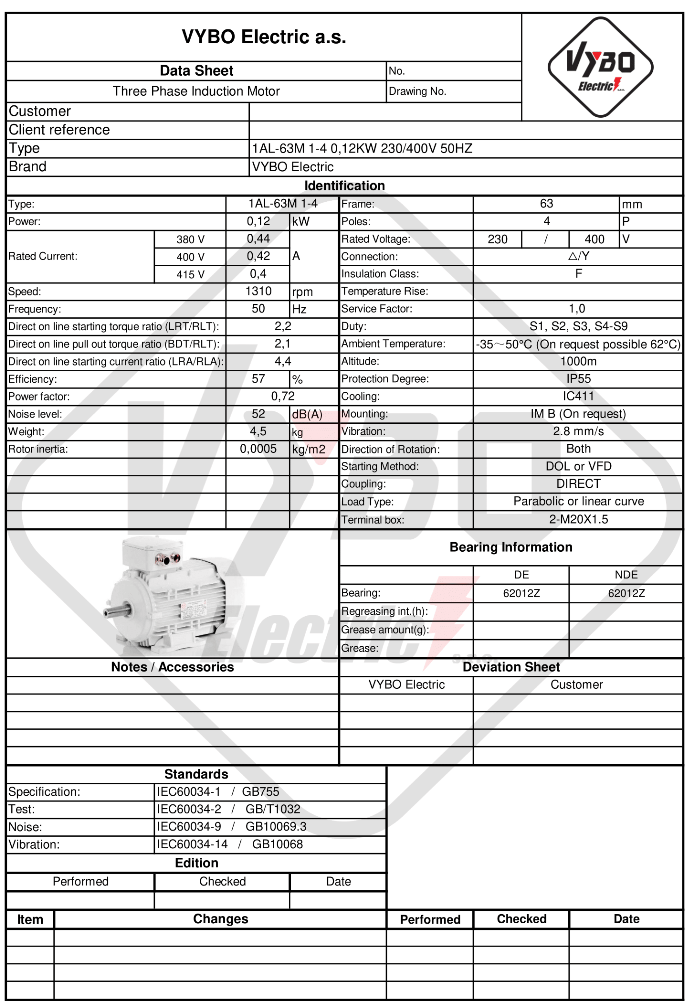

Der Motor hat einen Nennstrom von 0,73 A bei 230 V und 0,42 A bei 400 V. Der Wirkungsgrad beträgt 57 %, der Leistungsfaktor 0,72. Das Anlaufmomentverhältnis liegt bei 2,2, das Kippmomentverhältnis bei 2,1 und das Anlaufstromverhältnis bei 4. Diese Daten sind bei der Auswahl der Anlaufmethode und bei der Abstimmung des Motors auf den mechanischen Teil der Anlage wichtig. Bei kleineren Maschinen wird häufig verlangt, dass der Antrieb sauber, ohne unerwünschte Schwankungen und mit gut reproduzierbarem Arbeitszyklus startet. Gerade in solchen Situationen hat das genau definierte Verhalten des Motors beim Start und im stationären Betrieb praktische Bedeutung.

Das Rotorträgheitsmoment von 0,0005 kg·m² unterstützt eine schnelle Reaktion in Mechanismen mit häufigeren Zustandsänderungen. In Anlagen, in denen Bewegungen regelmäßig gestartet, unterbrochen oder fein angepasst werden, ist dies eine nützliche Eigenschaft. Der Geräuschpegel von 52 dB(A) trägt außerdem zu einem günstigeren Arbeitsumfeld in kleineren Produktionslinien, Servicebereichen und technologischen Einheiten bei, in denen auf eine gute Laufkultur geachtet wird. Schwingungen von 2,8 mm/s in Klasse A unterstützen ein ruhiges mechanisches Verhalten und reduzieren die Übertragung von Schwingungen auf die Maschinenkonstruktion.

Konstruktion mit Fokus auf zuverlässigen Betrieb

Die Baureihe 1AL OPTIMAL ist als Niederspannungsplattform mit Aluminiumgehäuse für Standardanwendungen und anspruchsvollere Betriebsbedingungen ausgelegt. Beim Modell 1AL-63M1-4 bildet die Schutzart IP55 eine wichtige Grundlage, da sie den Motor vor Staub und Strahlwasser schützt. In industrieller Umgebung ist dies ein praktischer Vorteil, insbesondere wenn der Motor in Maschinen mit häufigem Materialtransport, in leicht verschmutzten Technikbereichen oder in Anwendungen mit hohen Anforderungen an langfristige Betriebssicherheit installiert ist.

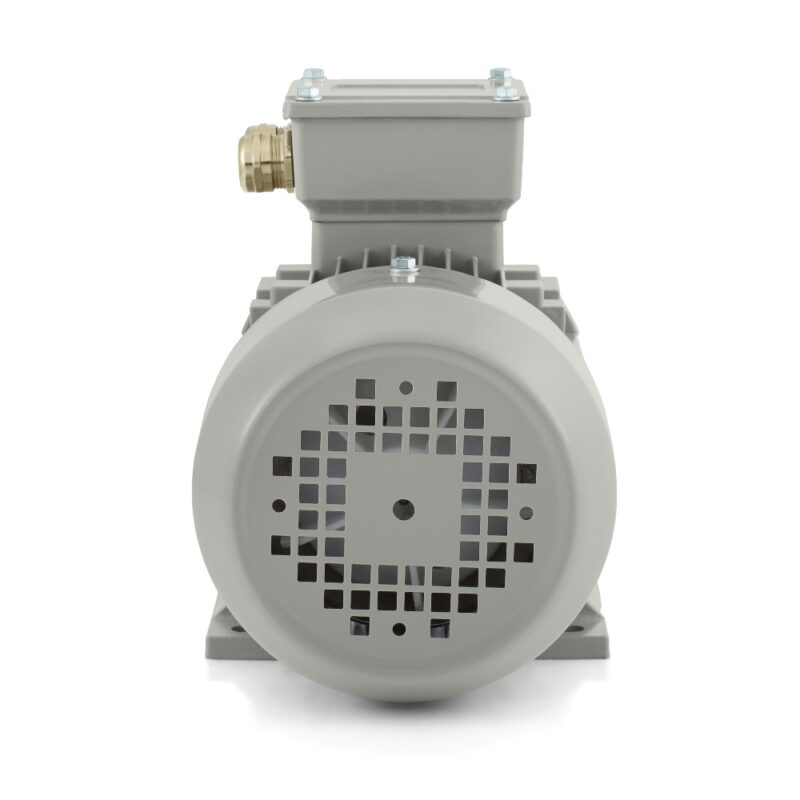

Die thermische Stabilität wird durch die Kühlung IC411 gewährleistet. Der Motor nutzt die Isolationsklasse F und die Erwärmungsklasse B, wodurch eine geeignete Reserve für den täglichen Betrieb entsteht. Die Umgebungstemperatur kann bis zu +65 °C betragen, und der Motor ist für Aufstellungshöhen bis 1000 m vorgesehen. Der Betriebsfaktor von 1,0 und die Betriebsarten S1, S2, S3, S4-S9 eröffnen diesem Modell breite Einsatzmöglichkeiten. Der Elektromotor kann somit sowohl im Dauerbetrieb als auch in zyklischen Prozessen zuverlässig arbeiten, in denen Belastung, Pause und wiederholter Start wechseln.

Lager, Auswuchtung und Regelung

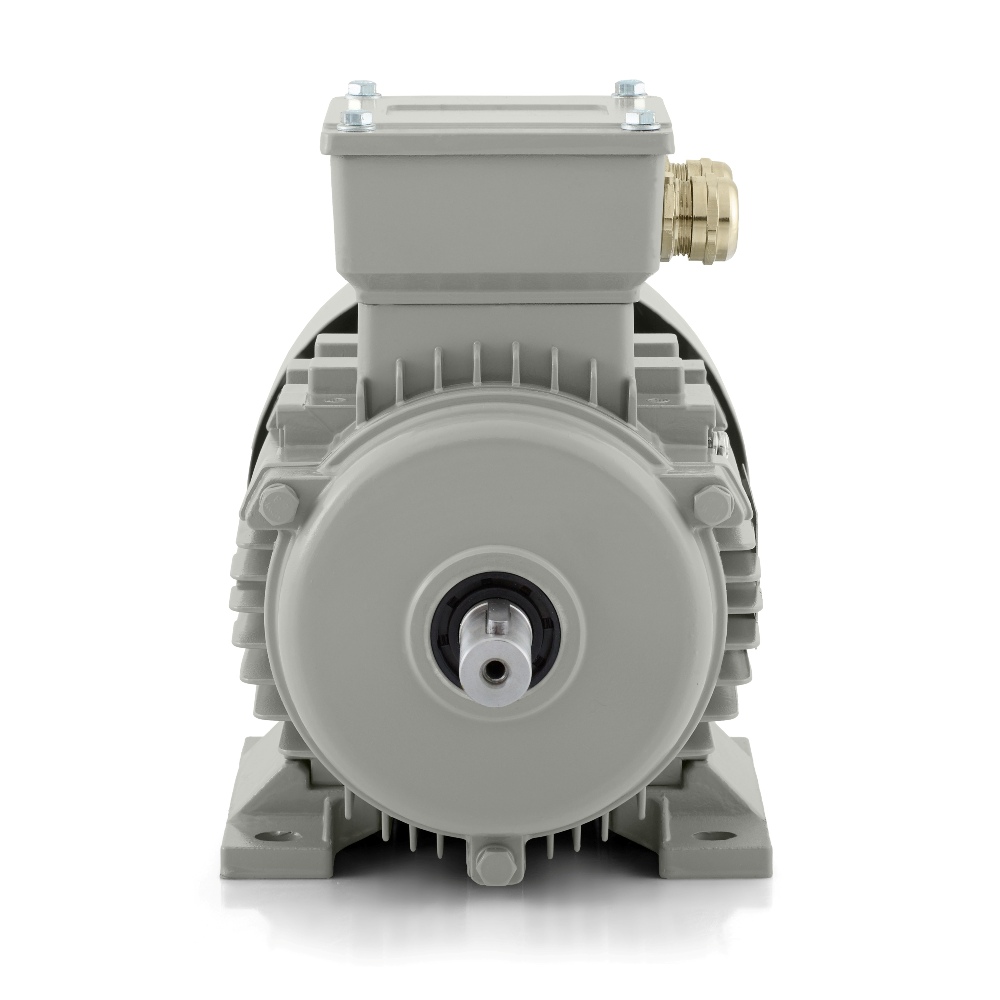

Auf der DE- und NDE-Seite sind jeweils Lager vom Typ 6201-2Z verbaut. Die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Die Auswuchtung mit halber Passfeder ist bei der Montage von Riemenscheiben, Kupplungen und anderen Kraftübertragungselementen wichtig, wenn ein ruhiger und gleichmäßiger Lauf gefordert ist. Der Motor eignet sich für den DOL-Start, für die Regelung mit einem Frequenzumrichter und auch für einen Softstarter. Diese Kombination ermöglicht die einfache Integration in übliche Industrielösungen ebenso wie in Anlagen, in denen ein sanfterer Anlauf oder eine bessere Anpassung der Drehzahl an den Betrieb erforderlich ist.

Der Motor kann sich in beide Drehrichtungen drehen, wodurch sich die Einsatzmöglichkeiten in Reversiermechanismen, Zuführmodulen und Technologien mit wechselnder Arbeitsrichtung erweitern. Auch die Logistik ist praktisch. Die Verpackungsmaße betragen 235 × 140 × 185 mm und das Verpackungsgewicht 4,5 kg, sodass die Handhabung bei Installation, Service und Lagerung einfach bleibt. Innerhalb der Baureihe 1AL OPTIMAL stehen die Bauformen IM B3, IM B35, IM B5, IM B14, IM B34 zur Verfügung, was die Integration in unterschiedliche konstruktive Lösungen erleichtert. Das Modell 1AL-63M1-4 ist damit ein kompakter Industrie-Elektromotor mit bewährter Qualität, guter Kompatibilität und einem sehr guten Preis-Leistungs-Verhältnis.
