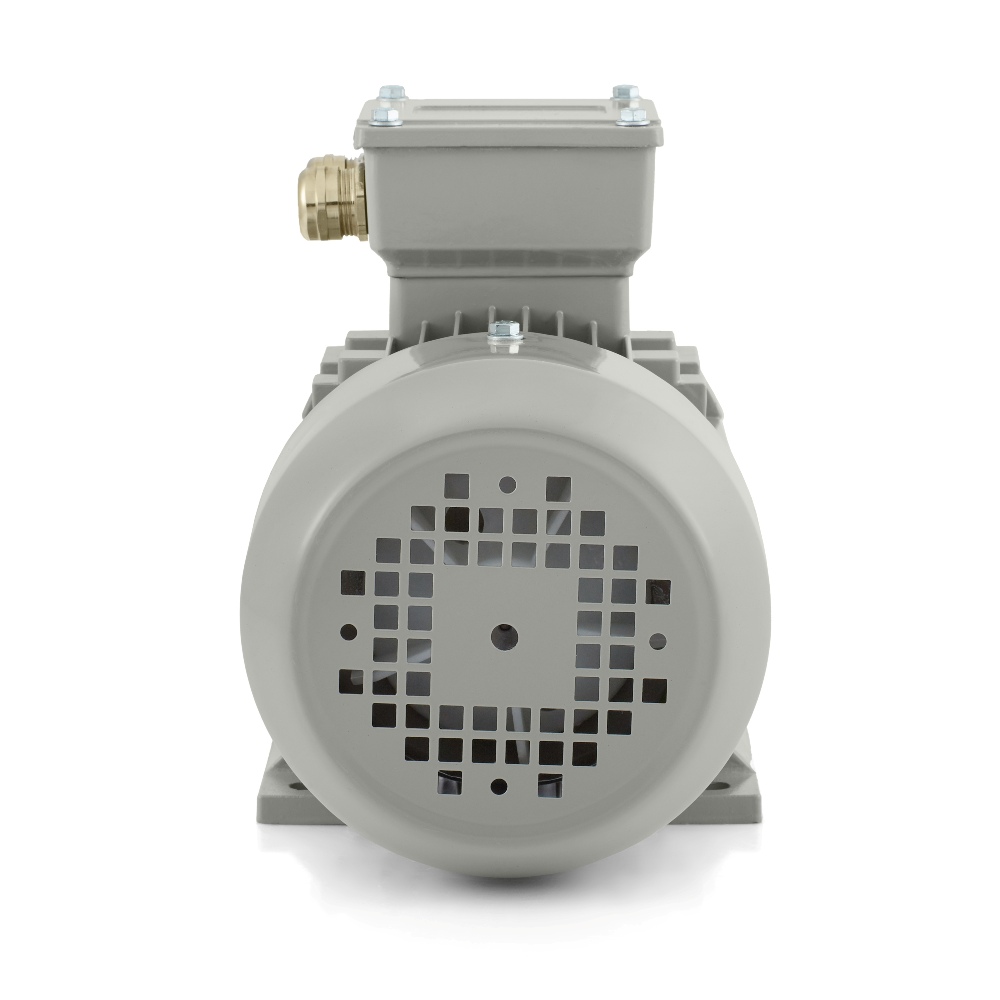

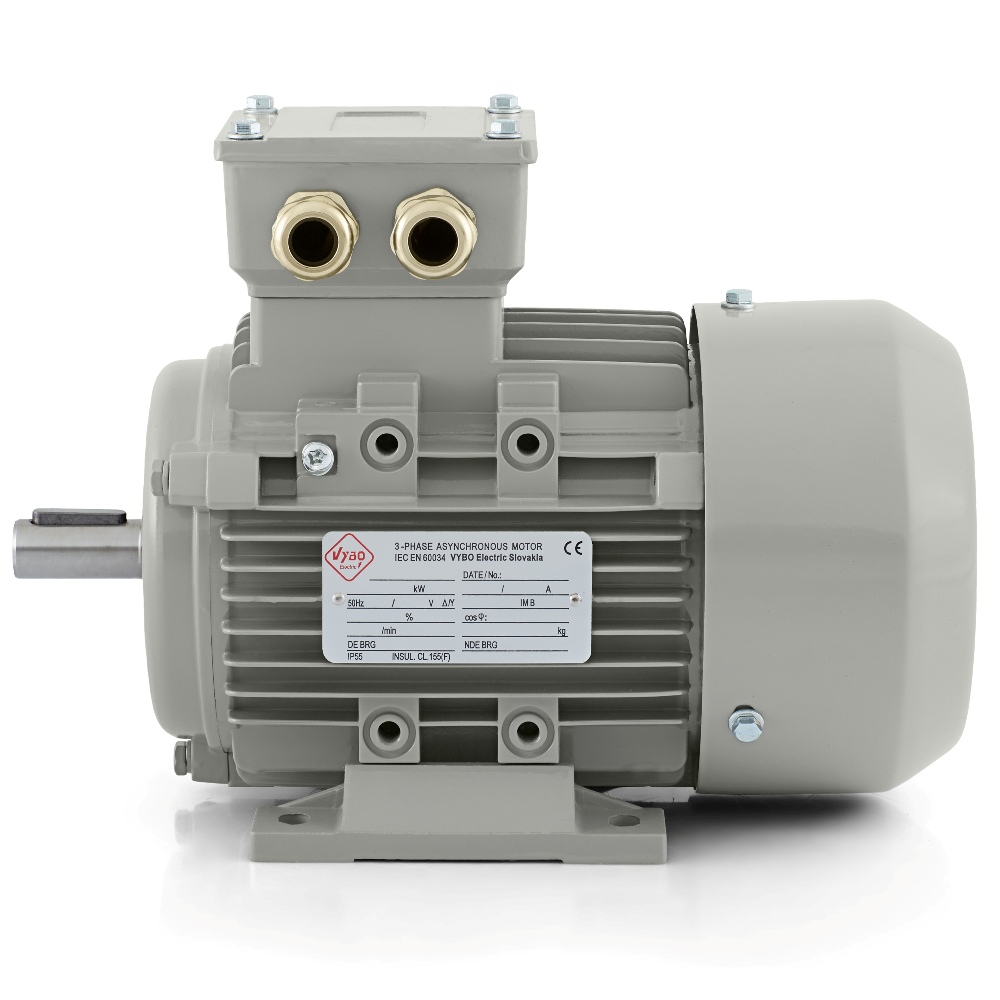

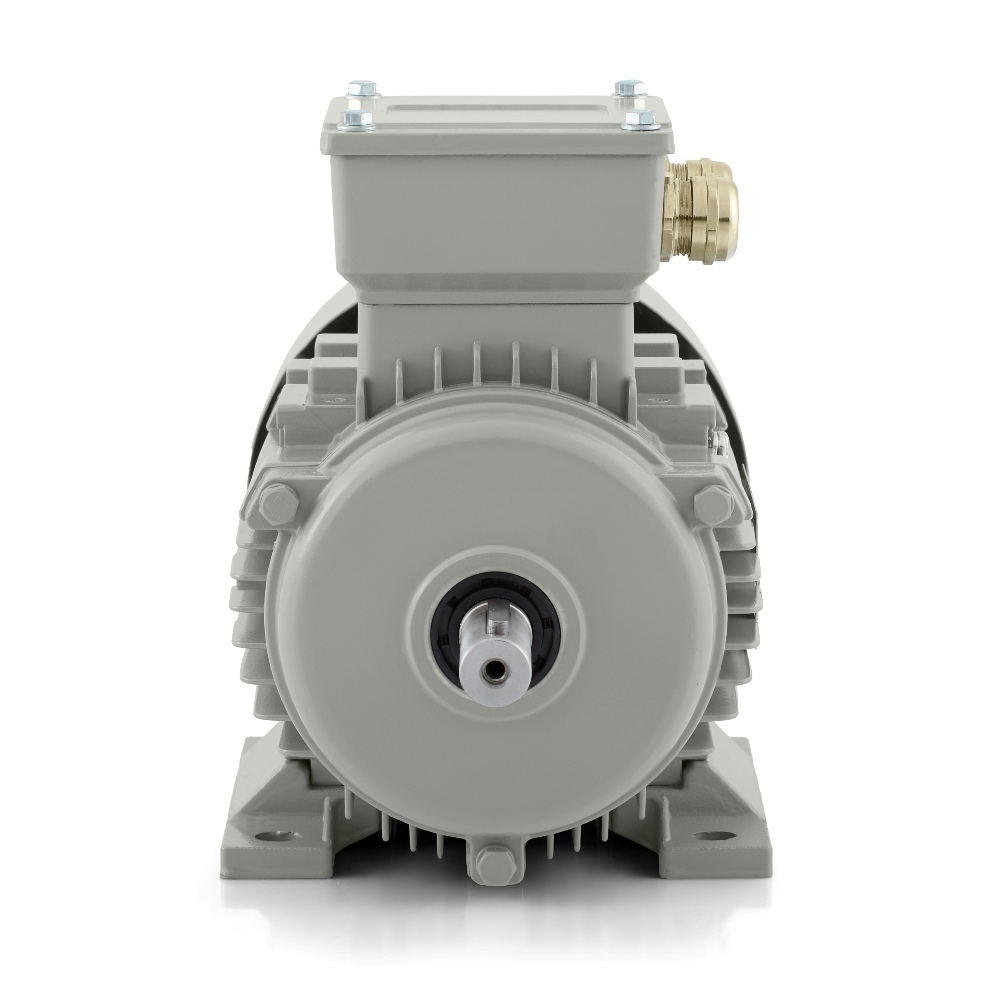

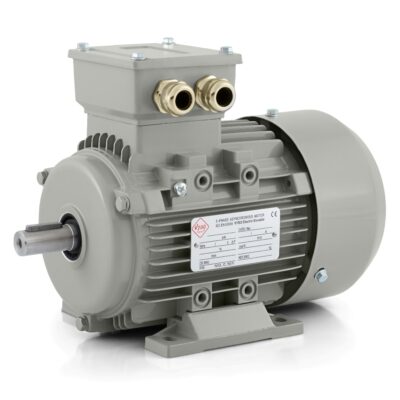

Elektromotor 0,12 kW, 2700 U/min, 400 V, 1AL-562-2

Elektromotor 1AL-562-2 0,12 kW für kompakte Anlagen, bei denen Platz und Zuverlässigkeit zählen

Bei kleineren Maschinen ist oft nicht nur die Leistung selbst entscheidend. Ebenso wichtig sind der Platzbedarf des Antriebs, sein Verhalten im täglichen Betrieb und die Frage, ob er sich problemlos in eine Technik integrieren lässt, die regelmäßig und ohne lange Stillstandszeiten arbeitet. Genau für dieses Umfeld ist der Elektromotor 1AL-562-2 von VYBO Electric vorgesehen. Es handelt sich um einen dreiphasigen Asynchronmotor mit einer Leistung von 0,12 kW, einer Nenndrehzahl von 2700 U/min und einer 2-poligen Ausführung bei 50 Hz. Die Nennspannung von 230/400 V und die Delta/Stern-Schaltung ermöglichen eine einfache Integration in gängige Drehstromsysteme.

Die Baugröße 56 macht dieses Modell zu einem praktischen Antrieb für Baugruppen mit begrenztem Einbauraum, bei denen dennoch ein stabiler, schneller und gleichmäßiger Betrieb erwartet wird. Diese Kombination ist besonders bei kompakten Geräten, Hilfsmechanismen und kleineren Produktionsmodulen wichtig. Der Motor gehört zur Serie 1AL OPTIMAL, die für ein ausgezeichnetes Preis-Leistungs-Verhältnis, bewährte Qualität und breite Einsatzmöglichkeiten in verschiedenen Industriezweigen bekannt ist.

Wenn der Antrieb dynamisch und ohne unnötige Kompromisse arbeiten soll

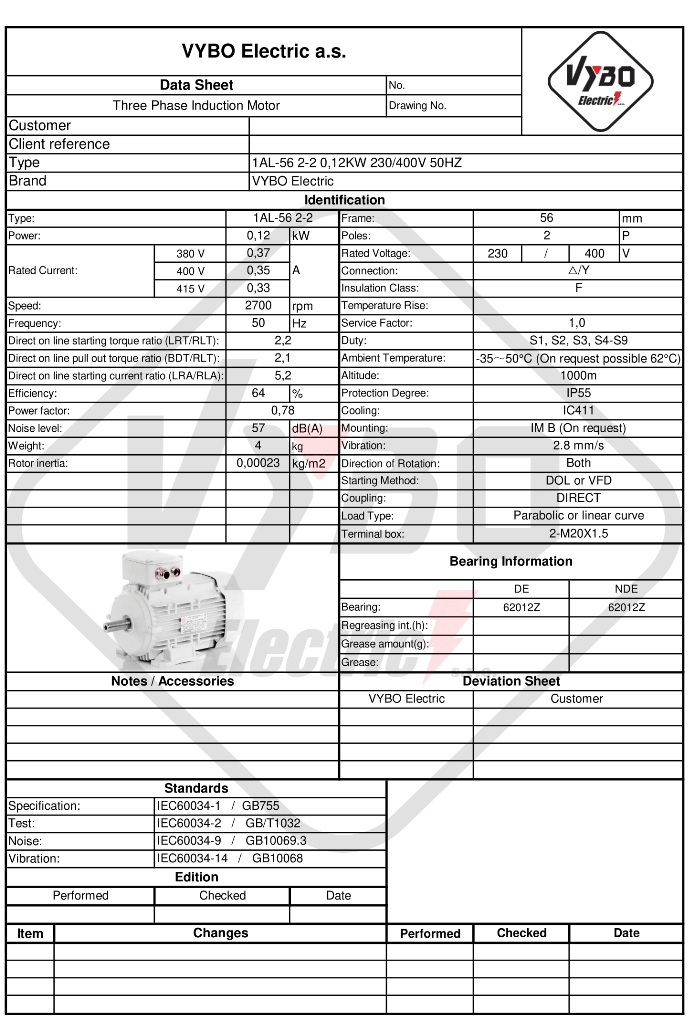

Beim Modell 1AL-562-2 ist entscheidend, dass es kompakte Abmessungen mit hoher Drehzahl verbindet. Die Nenndrehzahl von 2700 U/min verleiht dem Motor einen dynamischen Charakter, der sich gut für kleinere mechanische Bewegungen, Hilfsgetriebe und Anlagen eignet, bei denen eine schnelle Reaktion des Antriebs erforderlich ist. Der Nennstrom beträgt 0,61 A bei 230 V und 0,35 A bei 400 V, was sowohl bei der Auslegung der Stromversorgung als auch bei der korrekten elektrischen Dimensionierung hilft.

Der Motor arbeitet mit einem Leistungsfaktor von 0,78 und einem Wirkungsgrad von 64 %. Auch die Anlaufwerte spielen eine wichtige Rolle. Ein Anlaufmomentverhältnis von 2,2, ein Kippmomentverhältnis von 2,1 und ein Anlaufstromverhältnis von 5,2 schaffen eine solide Grundlage für Anlagen, die zuverlässig starten und in wiederkehrenden Zyklen stabil arbeiten müssen. Bei kleinen Antrieben ist ein vorhersehbares Anlaufverhalten besonders wichtig, da es den ruhigen Betrieb der gesamten Anlage beeinflusst.

Geeignet für Produktion, Service und technische Unterstützungssysteme

Dieser Elektromotor findet überall dort einen natürlichen Einsatz, wo geringere Leistung, kompakte Abmessungen und langfristige Zuverlässigkeit gefragt sind. Er eignet sich gut für kleine Förderbänder, Zuführungen, Verpackungsmodule, Etikettiergeräte, Sortiermechanismen und Dosieraggregate. Ebenso kann er in kleineren Lüftern, Absauganlagen, Hilfspumpen, leichten Mischern, Abfüllmodulen, Laborgeräten, Servicelinien, Montagearbeitsplätzen und Hilfstischen in der Produktion eingesetzt werden.

Der Vorteil in solchen Anwendungen liegt nicht nur in der Leistung selbst, sondern vor allem in der praktischen Nutzbarkeit. Der Motor benötigt wenig Platz und bietet gleichzeitig einen schnellen Betrieb sowie eine gute Eignung für den täglichen Einsatz. Das ist bei Technologien wichtig, die häufig auf engem Raum, in Rahmenkonstruktionen oder in Anlagen arbeiten, bei denen jedes Konstruktionselement effizient genutzt werden muss.

Robustheit für Standard- und anspruchsvollere Betriebsbedingungen

Das Modell 1AL-562-2 ist für Standardanwendungen ebenso wie für anspruchsvollere Einsätze in einem Aluminiumgehäuse ausgelegt. Der Schutzgrad IP55 bietet Widerstand gegen Staub und Strahlwasser, was in industriellen Umgebungen besonders wichtig ist. Der Motor kann daher zuverlässig in Werkstätten, Produktionshallen, Technikräumen und Betrieben arbeiten, in denen Widerstandsfähigkeit gegen übliche äußere Einflüsse gefordert ist. Die Kühlart IC411 unterstützt einen gleichmäßigen thermischen Zustand und trägt zu stabilem Betrieb unter Last bei.

Isolationsklasse F und Erwärmungsklasse B entsprechen einer professionellen Industriekonstruktion. Der Servicefaktor von 1,0 basiert auf den Nennbetriebsbedingungen, und der Motor ist für die Betriebsarten S1, S2, S3 und S4-S9 geeignet. Die parabolische oder lineare Lastkennlinie erweitert seine Einsatzmöglichkeiten in Technologien mit unterschiedlichen Lastprofilen während des Betriebszyklus.

Ruhiger Lauf, der der gesamten Anlage zugutekommt

Bei kleineren Antrieben ist die Laufruhe häufig ebenso wichtig wie die Leistung selbst. Dieses Modell arbeitet mit einer Schwinggeschwindigkeit von 2,8 mm/s in Klasse A und einem Geräuschpegel von 57 dB(A), was einen ruhigen Betrieb unterstützt. In der Praxis ist dies besonders bei kompakteren Maschinen, Hilfsmodulen oder Technologien hilfreich, die näher am Bediener installiert sind. Der Motor kann in beide Richtungen drehen, was bei der Auslegung der mechanischen Lösung zusätzliche Flexibilität bietet.

Die Auswuchtung erfolgt mit halber Passfeder. Auf DE- und NDE-Seite sind Lager 6201-2Z montiert, die mit Lithiumfett Nr. 2 geschmiert werden. Diese Elemente unterstützen einen zuverlässigen Betrieb und schaffen eine gute Grundlage für den regelmäßigen Einsatz in verschiedensten Anlagen – von einfachen Hilfsmechanismen bis zu Komponenten moderner Produktionslinien.

Flexibilität der Serie 1AL OPTIMAL bei Installation und Einsatz

Für die Installation ist der Motor mit Kabeleinführungen 2-M20X1.5 ausgestattet. Die Verpackungsabmessungen von 220 × 130 × 175 mm und das Verpackungsgewicht von 4 kg erleichtern Handhabung, Lagerung und Logistik bei Wartung oder Antriebsaustausch. Das Rotorträgheitsmoment von 0,00023 kg·m² ergänzt das Bild vom Verhalten des Motors beim Anlauf und bei Änderungen des Betriebszustands.

Die Serie 1AL OPTIMAL ist in den Bauformen IM B3, IM B35, IM B5, IM B14 und IM B34 erhältlich und erweitert damit die Einbaumöglichkeiten in verschiedenen Maschinentypen. Zu ihren Vorteilen gehören außerdem hohe Kompatibilität, die Möglichkeit zum Austausch des vorderen Lagerschilds, kompatible Füße, ein verstärkter Klemmenkasten, optimierter IP55-Schutz des Klemmenkastens, eine Lüfterhaube aus Stahl, ein sorgfältig entwickeltes Gehäuse zur Verbesserung der Kühlwirkung und verstärkte Lager. Der Motor eignet sich zum Start nach der DOL-Methode. Je nach Anforderungen der konkreten Anlage ist auch die Regelung über einen Frequenzumrichter oder einen Softstarter möglich.

Kompakter Motor mit professioneller Basis

Der Elektromotor 1AL-562-2 bringt hohe Drehzahl, kompakte Baugröße, IP55-Schutz und zuverlässige Verarbeitung der Marke VYBO Electric in kleinere Industrieanlagen. Für Technologien, bei denen Platzersparnis, stabiler Betrieb und Langlebigkeit im täglichen Einsatz wichtig sind, stellt er eine praktische und professionelle Lösung mit breiter Einsetzbarkeit in verschiedenen Industriebereichen dar.
