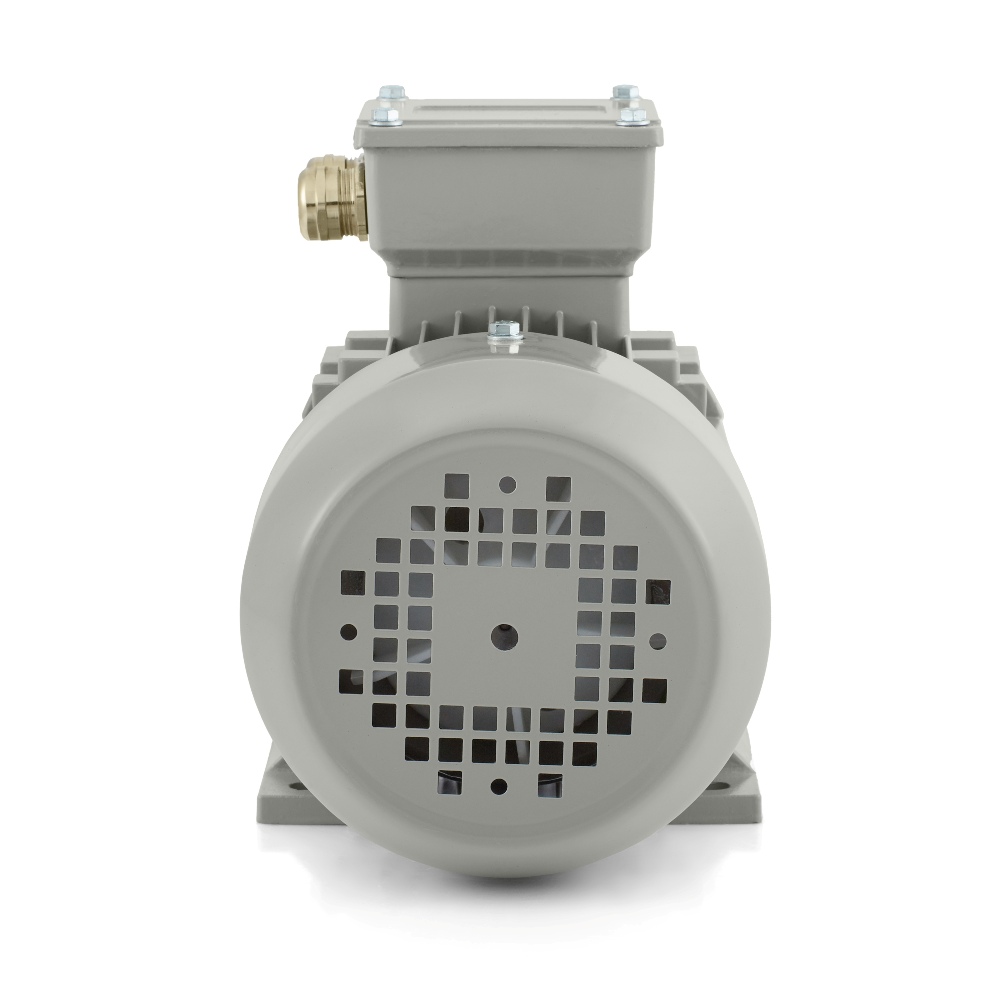

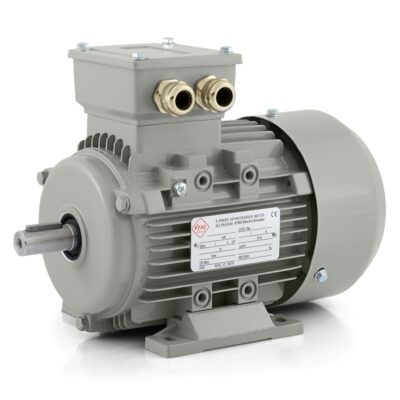

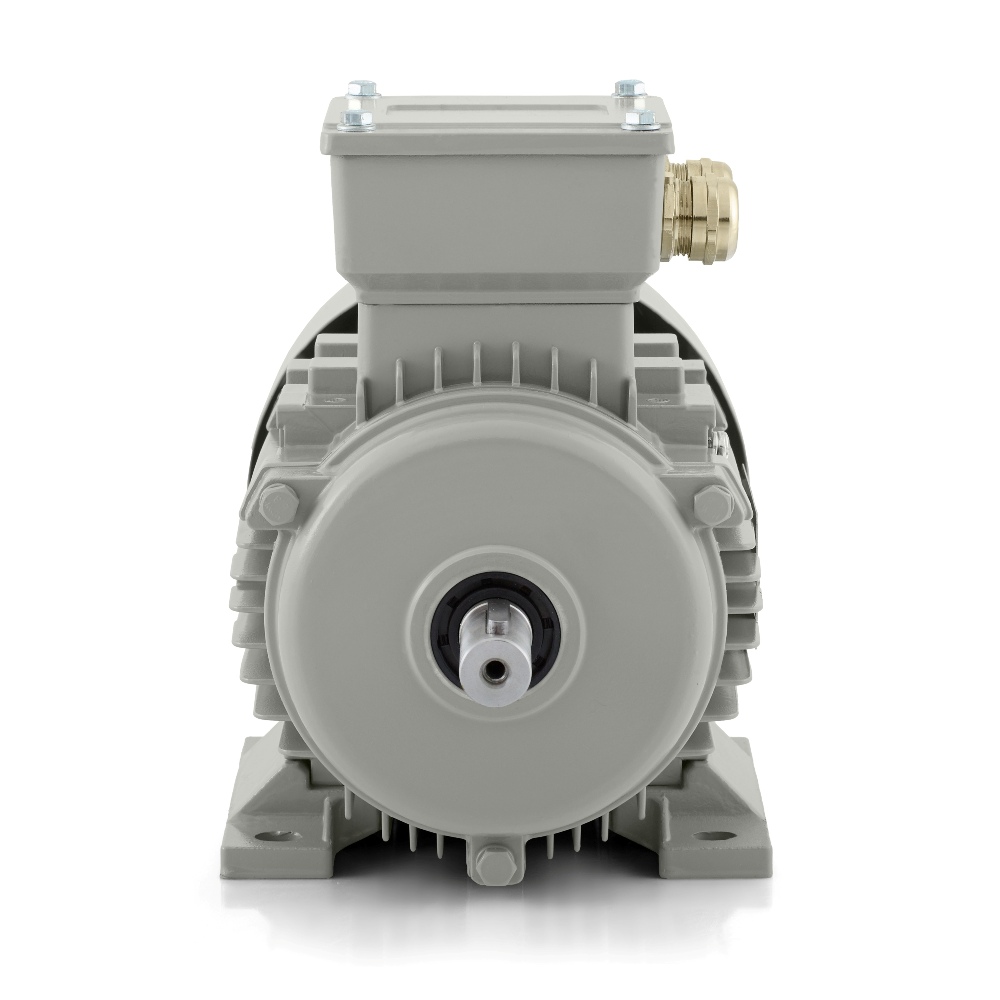

Elektromotor 0,09 kW, 1300 U/min, 400 V, 1AL-562-4

Ein kleiner Elektromotor, der sich problemlos in eine Maschine integrieren lässt

Der Elektromotor 1AL-562-4 aus der Baureihe 1AL OPTIMAL ist für dreiphasige Antriebe konzipiert, bei denen ein kompakter Rahmen, ein stabiler Betrieb und eine problemlose Integration in kleinere technologische Einheiten entscheidend sind. Mit einer Leistung von 0,09 kW, einer Spannung von 230/400 V und der Schaltung Dreieck/Stern bietet er eine ausgewogene Kombination aus kompakten Abmessungen und Betriebssicherheit. Es handelt sich um einen 4-poligen Elektromotor mit einer Nenndrehzahl von 1300 U/min bei einer Frequenz von 50 Hz, ausgeführt in der Baugröße 56. Dieses Format ist besonders praktisch, wenn die Maschinenkonstruktion nur wenig freien Einbauraum bietet, zugleich aber ein vollwertiger Industrieantrieb benötigt wird.

Das Modell 1AL-562-4 eignet sich besonders für Dosieranlagen, Etikettiermodule, kleine Bandförderer, Verpackungsmechanismen, Sortiereinheiten, Labormischer, leichte Ventilatoren, kompakte Pumpen, Zuführeinrichtungen, Schließsysteme und kleinere Automatisierungsbaugruppen. Bei diesen Anwendungen ist entscheidend, dass der Motor wenig Einbauraum benötigt, ruhig läuft und sich einfach an das mechanische System der Maschine sowie an die Liniensteuerung anpassen lässt.

Technische Daten mit direkter praktischer Bedeutung

• Leistung: 0,09 kW
• Nenndrehzahl: 1300 U/min
• Spannung: 230/400 V
• Nennstrom: 0,54 A bei 230 V, 0,31 A bei 400 V
• Wirkungsgrad: 58 %
• Leistungsfaktor: 0,72
• Anlaufmomentverhältnis: 2,1
• Kippmomentverhältnis: 2
• Anlaufstromverhältnis: 4
• Rotorträgheitsmoment: 0,0004 kg·m²
• Geräuschpegel: 48 dB(A)
• Schwingungen: 2,8 mm/s, Klasse A

Diese Kombination eignet sich überall dort, wo ein vorhersehbares Anlaufverhalten und ein ruhiges mechanisches Laufverhalten erwartet werden. Der niedrige Geräuschpegel von 48 dB(A) ist bei geschlossenen Maschinen, an Montagearbeitsplätzen und in Technologien in unmittelbarer Nähe des Bedieners von Vorteil. Das Trägheitsmoment von 0,0004 kg·m² ist günstig für Mechanismen, die häufig starten, stoppen oder in kürzeren Arbeitszyklen bewegt werden. Bei Linien mit wiederholter Dosierung, schrittweisem Vorschub oder empfindlicher mechanischer Kraftübertragung ist dies ein praktischer Vorteil.

Betrieb, Regelung und Betriebsarten

Der Elektromotor 1AL-562-4 eignet sich für den DOL-Start, die Regelung mit einem Frequenzumrichter sowie für einen Softstarter. Dadurch lässt er sich sowohl in Anlagen integrieren, in denen ein Direktstart ausreicht, als auch in Systeme, bei denen ein sanfterer Anlauf oder eine bessere Drehzahlregelung erforderlich ist. Der Motor kann sich in beide Drehrichtungen drehen, wodurch sich die Einsatzmöglichkeiten in Reversiermechanismen, Fördermodulen mit bidirektionaler Bewegung oder Maschinen erweitern, bei denen sich die Bewegungsrichtung abhängig von der Prozessphase ändert.

Die Betriebsarten S1, S2, S3, S4-S9 eröffnen diesem Modell ein breites Anwendungsspektrum. Es kann im Dauerbetrieb laufen, intermittierenden Betrieb bewältigen und eignet sich für Zyklen, in denen sich Start, Last, Stillstand und erneuter Start abwechseln. Der Betriebsfaktor von 1,0 ist für normale industrielle Bedingungen ausgelegt, bei denen Stabilität und keine unnötig komplizierte Einstellung gefragt sind.

Konstruktion der Baureihe 1AL OPTIMAL

Die Baureihe 1AL OPTIMAL gehört zu den meistverkauften Baureihen von VYBO Electric und ist mit mehr als 30.000 installierten Einheiten in der Industrie vertreten. Die Baureihe 1AL OPTIMAL zählt zu den meistverkauften Elektromotoren von VYBO Electric und verfügt über mehr als 30.000 installierte Einheiten in der Industrie. Es handelt sich um Niederspannungs-Elektromotoren mit Aluminiumgehäuse, die sowohl für Standardanwendungen als auch für anspruchsvolle Betriebsbedingungen ausgelegt sind. Beim Modell 1AL-562-4 ist die Schutzart IP55 eine wichtige Grundlage, da sie den Motor vor Staub und Strahlwasser schützt. Die Kühlung IC411 unterstützt ein stabiles thermisches Verhalten bei längerem Betrieb und trägt zusammen mit der Rahmenkonstruktion zu einer zuverlässigen Wärmeabfuhr bei.

Der Motor verwendet die Isolationsklasse F und die Erwärmungsklasse B. Er ist für eine Umgebungstemperatur von bis zu +65 °C und eine Aufstellungshöhe von bis zu 1000 m ausgelegt. Sowohl auf der DE- als auch auf der NDE-Seite sind Lager vom Typ 6201-2Z verbaut; die Schmierung erfolgt mit Lithiumfett Nr. 2 in der entsprechenden Temperaturklasse. Die Auswuchtung mit halber Passfeder unterstützt einen ruhigen Lauf bei der Montage von Riemenscheiben, Kupplungen und anderen Kraftübertragungselementen. Für den elektrischen Anschluss sind 2-M20X1.5 vorbereitet.

Die Baureihe bietet außerdem eine schnelle und einfache Inbetriebnahme, ein sehr gutes Preis-Leistungs-Verhältnis und eine breite Auswahl an Lösungen für unterschiedliche Industriezweige. Für 1AL OPTIMAL stehen selbstverständlich auch die Bauformen IM B3, IM B35, IM B5, IM B14, IM B34 zur Verfügung, wodurch die Integration in unterschiedliche konstruktive Anforderungen erleichtert wird. Beim Modell 1AL-562-4 kommt eine praktische Logistik hinzu. Die Verpackungsmaße betragen 220 × 130 × 175 mm und das Verpackungsgewicht 4 kg, sodass Handhabung, Lagerung, Service und Antriebswechsel unkompliziert bleiben. Dieser Elektromotor ist daher eine geeignete Wahl für kleinere Industriemechanismen, die einen kompakten dreiphasigen Antrieb mit IP55-Schutz, ruhigem Lauf und bewährter technischer Grundlage benötigen.
